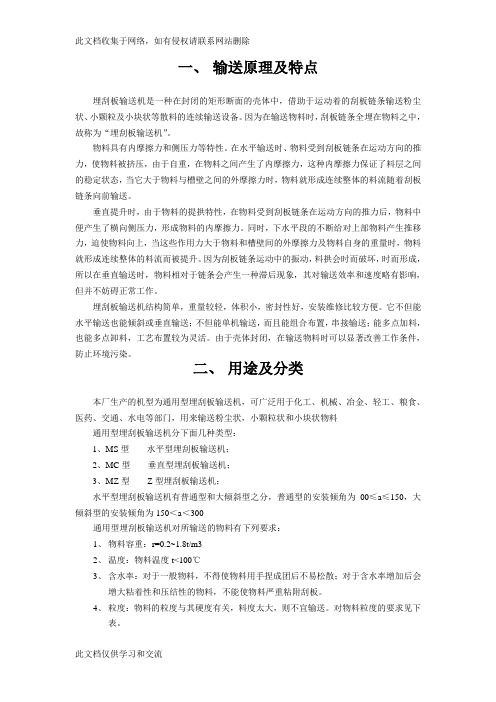

一、输送原理及特点埋刮板输送机是一种在封闭的矩形断面的壳体中，借助于运动着的刮板链条输送粉尘状、小颗粒及小块状等散料的连续输送设备。
因为在输送物料时，刮板链条全埋在物料之中，故称为“埋刮板输送机”。
物料具有内摩擦力和侧压力等特性。
在水平输送时、物料受到刮板链条在运动方向的推力，使物料被挤压，由于自重，在物料之间产生了内摩擦力，这种内摩擦力保证了料层之间的稳定状态，当它大于物料与槽壁之间的外摩擦力时，物料就形成连续整体的料流随着刮板链条向前输送。
垂直提升时，由于物料的提拱特性，在物料受到刮板链条在运动方向的推力后，物料中便产生了横向侧压力，形成物料的内摩擦力。
同时，下水平段的不断给对上部物料产生推移力，迫使物料向上，当这些作用力大于物料和槽壁间的外摩擦力及物料自身的重量时，物料就形成连续整体的料流而被提升。
因为刮板链条运动中的振动，料拱会时而破坏，时而形成，所以在垂直输送时，物料相对于链条会产生一种滞后现象，其对输送效率和速度略有影响，但并不妨碍正常工作。
埋刮板输送机结构简单，重量较轻，体积小，密封性好，安装维修比较方便。
它不但能水平输送也能倾斜或垂直输送；不但能单机输送，而且能组合布置，串接输送；能多点加料，也能多点卸料，工艺布置较为灵活。
由于壳体封闭，在输送物料时可以显著改善工作条件，防止环境污染。
二、用途及分类本厂生产的机型为通用型埋刮板输送机，可广泛用于化工、机械、冶金、轻工、粮食、医药、交通、水电等部门，用来输送粉尘状，小颗粒状和小块状物料通用型埋刮板输送机分下面几种类型：1、MS型水平型埋刮板输送机；2、MC型垂直型埋刮板输送机；3、MZ型Z型埋刮板输送机；水平型埋刮板输送机有普通型和大倾斜型之分，普通型的安装倾角为00≤a≤150，大倾斜型的安装倾角为150＜a＜300通用型埋刮板输送机对所输送的物料有下列要求：1、物料容重：r=0.2~1.8t/m32、温度：物料温度t<100℃3、含水率：对于一般物料，不得使物料用手捏成团后不易松散；对于含水率增加后会增大粘着性和压结性的物料，不能使物料严重粘附刮板。
SGB 系列重型刮板输送机一．产品简介1.系列型号本系列的刮板输送机共有六种规格，型号有：SGB-1200 SGB-1400 SGB-1600 SGB-1800 SGB-2000 SGB-2200等六种。
输送机槽宽从B=1200mm开始，按200mm等级到B=2200mm 为止。
2．用途及适用范围重型刮板输送机主要用于选煤厂厂内外机煤矿地面生产系统中各品种煤的运输，分配。
可分为单层运输和双层运输。
主要采用水平运输，也可倾斜运输但只能是单层运输。
二．安装要求设备安装时，应按照有关规定执行，具体要求细节如下：1．鉴于我厂带闸门的运输机安装时要求驱动装置架，机头，尾架，中间槽支架等一律垫以30mm以上水泥台，不带闸门的运输机也应垫以30mm以上水泥台，有特殊要求允许不垫。
安装中间槽时，按中间槽外侧的顺序号和订货总图纸依次安装。
如果基础是钢结构安装时用户自己准备垫铁予以找平。
2．要求安装平直，带所有螺栓紧固好后，再按图纸要求统一铺砌铸石板。
粘结剂有施工单位自行选定，并严格按操作规程施工，待干燥后，方可空运转。
如果采用耐磨钢板，安装槽时，槽与槽之间耐磨钢板应对齐，接头位置应打磨光滑。
3．链条装配时，将连环立环焊接口向上（即立环焊口背向链轮），平环焊接口向链轮中心线。
连接环凸台面向上，平面向下（即平面面向链轮）。
4．整机安装好后，进行空运转4小时，运转后，轴承油升不得超过30度，各种螺栓无松动，铸石板或耐磨钢板无明显碰撞痕迹，减速机应符合要求。
闸门运转无障碍现象，各部分间隙应符合规定。
运转中应平稳，无冲击，振动等现象。
链条拉力均匀，最后统一喷一遍油漆。
5．整机安装时，中间槽法兰间可用适当的橡胶垫或其他材料调整间隙并保证总长的直线度。
6．调整电机转动方向与运行方向一至后，方可将断链保护装置装上;否则会损坏保护装置。
三．使用及维护1．开车前应调整好两根链条松紧程度一致，检查所有螺栓无松动现象。
在使用的前半个月应每天检查链条松紧程度，以链条与链轮轮齿能正常齿合无跳动为准，随时予以调整。
永锦能源云煤一矿实操培训教案课程名称：任课教师：审核签字：目录第一章刮板输送机作业标准化岗位操作 (3)第二章刮板输送机作业安全操作步骤 (8)第三章刮板输送机作业日常维修及检修重点 (12)第四章刮板输送机作业常见的故障及排除方法 (17)第五章事故案例分析 (23)刮板输送机司机实操培训教案工器具：630T刮板输送机一部，钳子、铁锤、2m卷尺、250mm扳手。
场地：综采队21110综采工作面1、课程名称刮板输送机司机实操培训班总课时： 402、本讲课题刮板输送机作业标准化岗位操作本讲课时：8刮板输送机作业安全操作步骤本讲课时：8刮板输送机作业日常维修及检修重点本讲课时：10刮板输送机作业常见故障及排除方法本讲课时：10刮板输送机作业事故案例分析本讲课时：43、教学目的及要求：了解刮板输送机作业标准化操作及故障处理4、本讲重点：刮板输送机司机安全操作要点5、本讲难点：刮板输送机作业常见故障与处理6、教学方法：理论与实操7、教学内容一、刮板输送机作业标准化岗位操作二、刮板输送机作业安全操作步骤三、刮板输送机作业日常维修及检修重点四、刮板输送机作业常见故障与排除方法五、刮板输送机作业事故案例分析8、参考文献：《永煤公司岗位工种实操培训标准化操作规范》效果预计：参加培训学员掌握所需的安全生产知识、提高安全生产操作技能，能够及时排除设备一般故障。
第一章刮板输送机作业标准化岗位操作一、班前准备二、接班1、一般要求2、重点要求（1）由上班运输司机陪同从机头到机尾对设备进行全面检查（检查时应停机进行，工作面不准回棚或移架并设专人看护。
（2）检查运输机的机头电机、减速器、防护罩等是否完好，连接螺栓是否齐全紧固可靠。
（3）检查喇叭嘴压线板是否齐全紧固，大链张紧是否适宜，变速箱油量和油位是否符合规定。
（4）检查信号、集中控制、操作系统是否灵敏可靠。
（5）检查刮板螺丝是否齐全紧固，机头、机尾锚固装置是否可靠，电机温度、减速器油量是否符合规定。
刮板输送机培训教案一、培训目标通过本次培训，学员应能够：1.了解刮板输送机的基本原理和工作流程；2.熟悉刮板输送机的组成部分和功能；3.掌握刮板输送机的操作方法和注意事项；4.了解刮板输送机的维护和保养方法。
二、培训内容1.刮板输送机的基本原理和工作流程1.1刮板输送机的定义和应用领域1.2刮板输送机的基本组成部分1.3刮板输送机的工作原理和流程2.刮板输送机的组成部分和功能2.1上、中、下三截板的作用和调节方法2.2输送机链条的结构和选购要点2.3机壳和机身的功能和设计标准2.4刮板输送机的电动机和减速机3.刮板输送机的操作方法和注意事项3.1刮板输送机的开机和停机流程3.2刮板输送机的喂料和卸料操作3.3刮板输送机的清洁和维护措施4.刮板输送机的维护和保养方法4.1刮板输送机的日常维护工作4.2刮板输送机的定期保养和检修4.3刮板输送机故障的排除和处理三、培训流程1.开场白（10分钟）1.1对学员进行简单的自我介绍，让他们了解培训师资和培训目标；1.2解释培训大纲和培训内容，激发学员的学习兴趣。
2.刮板输送机的基本原理和工作流程（30分钟）2.1介绍刮板输送机的定义和应用领域；2.2分析刮板输送机的基本组成部分；2.3讲解刮板输送机的工作原理和流程；2.4解答学员提问。
3.刮板输送机的组成部分和功能（30分钟）3.1解释上、中、下三截板的作用和调节方法；3.2分析输送机链条的结构和选购要点；3.3讲解机壳和机身的功能和设计标准；3.4介绍刮板输送机的电动机和减速机。
4.刮板输送机的操作方法和注意事项（40分钟）4.1演示刮板输送机的开机和停机流程；4.2演示刮板输送机的喂料和卸料操作；4.3详细讲解刮板输送机的清洁和维护措施；4.4解答学员提问。
5.刮板输送机的维护和保养方法（40分钟）5.1分析刮板输送机的日常维护工作；5.2讲解刮板输送机的定期保养和检修方法；5.3指导学员如何排除和处理刮板输送机的故障；5.4解答学员提问。
