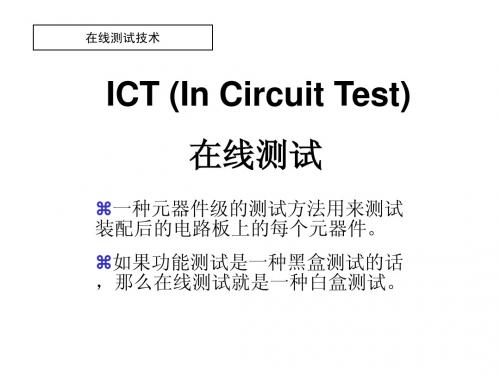

常见SMT测试方法1、在线测试仪ICT(ln-CircuitTester)电气测试使用的最基本仪器是在线测试仪(ICT)，传统的在线测试仪测量时使用专门的针床与已焊接好的线路板上的元器件接触，并用数百毫伏电压和10毫安以内电流进行分立隔离测试，从而精确地测出所装电阻、电感、电容、二极管、三极管、可控硅、场效应管、集成块等通用和特殊元器件的漏装、错装、参数值偏差、焊点连焊、线路板开短路等故障，并将故障是哪个元件或开短路位于哪个点准确告诉用户。
针床式在线测试仪优点是测试速度快，适合于单一品种民用型家电线路板及大规模生产的测试，而且主机价格较便宜。
但是随着线路板组装密度的提高，特别是细间距SMT组装以及新产品开发生产周期越来越短，线路板品种越来越多，针床式在线测试仪存在一些难以克服的问题：测试用针床夹具的制作、调试周期长、价格贵；对于一些高密度SMT线路板由于测试精度问题无法进行测试基本的ICT近年来随着克服先进技术技术局限的技术而改善。
例如，当集成电路变得太大以至于不可能为相当的电路覆盖率提供探测目标时，ASIC工程师开发了边界扫描技术。
边界扫描(boundaryscan)提供一个工业标准方法来确认在不允许探针的地方的元件连接。
额外的电路设计到IC内面，允许元件以简单的方式与周围的元件通信，以一个容易检查的格式显示测试结果。
另一个无矢量技术(Vectorlesstechnique)将交流(AC)信号通过针床施加到测试中的元件。
一个传感器板靠住测试中的元件表面压住，与元件引脚框形成一个电容，将信号偶合到传感器板。
没有偶合信号表示焊点开路用于大型复杂板的测试程序人工生成很费时费力，但自动测试程序产生(ATPG,automatedtestprogramgeneration)软件的出现解决了这一问题，该软件基于PCBA和CAD数据和装配于板上的元件规格库，自动地设计所要求的夹具和测试程序。
虽然这些技术有助于缩短简单程序的生成时间，但高节点数测试程序的论证还是费时和具有技术挑战性飞针式测试仪是对针床在线测试仪的一种改进，它用探针来代替针床，在X-Y机构上装有可分别高速移动的4个头共8根测试探针，最小测试间隙为0.2mm。
ICT测试工程师岗位职责ICT测试工程师是负责测试和验证软件和硬件系统可靠性、性能和标准符合性的专业人员。
其主要职责包括以下几个方面：1.测试计划的制定与执行：ICT测试工程师需要进行测试计划的制定，确定测试范围和测试目标，并制定具体的测试计划和测试方案。
在实际测试过程中，需要对测试过程进行监控、跟踪和记录，确保测试计划的顺利执行。
2.测试报告的编写和分析：ICT测试工程师需要根据测试结果编写测试报告，并对测试结果进行分析和总结，提出相应的改进建议。
需要及时将测试结果反馈给相关部门，并组织评审，确保测试结果的准确性和完整性。
3.软件和硬件系统测试：ICT测试工程师需要对软件和硬件系统进行测试，根据测试计划执行相应的测试任务，包括功能测试、性能测试、安全测试、稳定性测试等。
需要通过测试，发现系统的问题并提供有效的解决方案。
4.测试工具的选择与使用：ICT测试工程师需要对测试工具进行选择和使用。
需要了解各种测试工具的特点和优缺点，根据需求选择最适合的测试工具，并熟练掌握测试工具的使用方法。
5.测试环境的搭建和维护：ICT测试工程师需要负责测试环境的搭建和维护。
需要搭建完备的测试环境，并根据测试需求及时维护测试环境，确保测试环境的稳定性和可用性。
6.需求分析和验证：ICT测试工程师需要与开发人员、产品经理等人员沟通，确定需求，并根据需求进行验证。
需要了解产品的功能和规格要求，确保开发满足产品质量标准。
7.数据分析：ICT测试工程师根据测试结果进行数据分析，提出测试改进建议，同时进行回归测试，确保产品质量和可靠性。
总之，ICT测试工程师需要拥有扎实的专业技术知识和丰富的实战经验，能够独立完成测试任务，确保软件和硬件系统的可靠性、稳定性和高质量。
同时，需要拥有良好的沟通和协作能力，能够与开发人员、产品经理等人员进行有效的沟通和合作。
