分析整机电子电路的教学方法

《电路分析》课程标准《电路分析》课程是电气工程、电子科学与技术、自动化等专业的重要基础课程之一。

本课程旨在通过理论和实践相结合的方式，使学生掌握电路的基本理论和基本分析方法，为后续课程的学习和实际应用打下坚实的基础。

一、课程目标本课程的目标是使学生掌握电路的基本概念、基本定律和定理，能够运用电路分析方法解决实际工程问题。

具体包括以下几个方面：1.掌握电路的基本概念和基本定律，如欧姆定律、基尔霍夫定律等；2.掌握电路的分析方法，如等效变换、电路模型、电路定理等；3.能够运用所学知识解决实际工程问题，如电子电路设计、电力系统的分析等；4.培养学生的电路设计、分析和解决问题的能力，提高学生的综合素质。

二、教学内容本课程教学内容主要包括以下方面：1.电路的基本概念和定律：包括电阻、电容、电感等元件的基本概念和性质，欧姆定律、基尔霍夫定律等基本定律的介绍和应用；2.电路的分析方法：包括等效变换、电路模型、电路定理等基本分析方法的应用；3.直流电路的分析：包括简单电路的分析、复杂电路的分析、动态电路的分析等；4.交流电路的分析：包括正弦交流电路的分析、非正弦周期电流电路的分析等；5.电路的暂态分析：包括换路定律、一阶电路的暂态分析、二阶电路的暂态分析等；6.实际工程问题应用：结合实际工程案例，介绍如何运用所学知识解决实际问题。

三、教学方法与手段本课程采用理论和实践相结合的教学方法，注重培养学生的实际应用能力。

具体包括以下几个方面：1.采用多媒体教学，通过图片、视频等形式展示电路的基本概念和定律；2.结合实际工程案例，引导学生运用所学知识解决实际问题；3.组织学生参加实验课程，通过实验操作加深对理论知识的理解；4.鼓励学生参加课外实践，将所学知识应用于实际工程中；5.采用分组讨论、课堂互动等形式，激发学生的学习兴趣和积极性。

四、考核方式与标准本课程的考核方式包括平时成绩和期末考试成绩两部分。

平时成绩包括出勤率、作业完成情况、课堂互动表现等；期末考试采用闭卷笔试的形式，主要考察学生对电路基本概念、定律、分析方法等内容的掌握情况。

电子技术专业电子线路与电路分析优秀教案范本尊敬的教师们：本教案针对电子技术专业的电子线路与电路分析课程，旨在帮助学生全面理解电子线路的基本原理和电路分析的方法与技巧。

通过优秀的教案设计，能够激发学生的学习兴趣并提高他们的学习效果。

以下是我为你们准备的一份电子线路与电路分析的优秀教案范本：第一节：电子线路基础知识概述1. 目标：引导学生了解电子线路的基本概念和相关术语，并能够简单分析电子线路的组成和特点。

2. 内容：- 电子线路的定义和分类- 电子线路的基本组成元件及其特点- 电子线路的符号表示法3. 授课方法：结合多媒体展示和实例分析进行互动式授课，提醒学生注意各种电子线路在实际应用中的重要性。

第二节：电子线路的分析方法1. 目标：让学生掌握电子线路的分析方法和技巧，能够根据电子线路的特性进行准确的电路分析。

2. 内容：- 电流和电压的基本概念- 基尔霍夫定律及其应用- 节点电压法和支路电流法的原理和步骤- 网孔分析法的基本思想和操作步骤3. 实践环节：引导学生通过简单的电路实例，使用上述分析方法进行电路分析，培养学生的实际操作能力。

第三节：复杂电路的分析与设计1. 目标：提高学生对复杂电路分析与设计的能力，掌握混合信号电路的分析方法。

2. 内容：- 电子线路的组合与简化- 多级放大电路的设计与分析- 集成电路的应用与原理3. 实验实践：组织学生进行实验，通过构建多级放大电路和使用集成电路进行信号处理，加深学生对复杂电路的理解和应用。

第四节：电子线路故障诊断与维修1. 目标：培养学生的电子线路故障诊断与维修能力，提高实际应用水平。

2. 内容：- 常见电子线路故障的诊断方法- 故障维修的基本原则和技巧- 电子线路测试仪器的使用与操作3. 实践实验：组织学生进行故障模拟实验，引导学生通过仪器检测和分析，并解决电子线路故障。

第五节：电子线路的创新设计1. 目标：培养学生的创新思维和电子线路设计能力，激发学生的创造力和想象力。

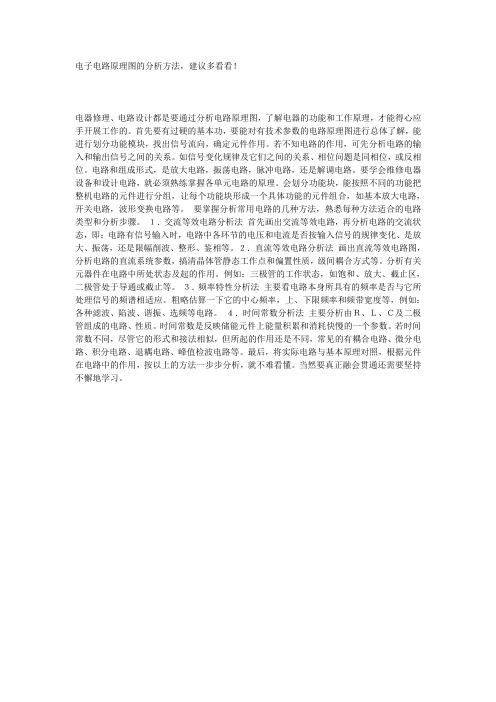

电子电路原理图的分析方法，建议多看看！电器修理、电路设计都是要通过分析电路原理图，了解电器的功能和工作原理，才能得心应手开展工作的。

首先要有过硬的基本功，要能对有技术参数的电路原理图进行总体了解，能进行划分功能模块，找出信号流向，确定元件作用。

若不知电路的作用，可先分析电路的输入和输出信号之间的关系。

如信号变化规律及它们之间的关系、相位问题是同相位，或反相位。

电路和组成形式，是放大电路，振荡电路，脉冲电路，还是解调电路。

要学会维修电器设备和设计电路，就必须熟练掌握各单元电路的原理。

会划分功能块，能按照不同的功能把整机电路的元件进行分组，让每个功能块形成一个具体功能的元件组合，如基本放大电路，开关电路，波形变换电路等。

要掌握分析常用电路的几种方法，熟悉每种方法适合的电路类型和分析步骤。

１．交流等效电路分析法首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等。

２．直流等效电路分析法画出直流等效电路图，分析电路的直流系统参数，搞清晶体管静态工作点和偏置性质，级间耦合方式等。

分析有关元器件在电路中所处状态及起的作用。

例如：三极管的工作状态，如饱和、放大、截止区，二极管处于导通或截止等。

３．频率特性分析法主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。

粗略估算一下它的中心频率，上、下限频率和频带宽度等，例如：各种滤波、陷波、谐振、选频等电路。

４．时间常数分析法主要分析由Ｒ、Ｌ、Ｃ及二极管组成的电路、性质。

时间常数是反映储能元件上能量积累和消耗快慢的一个参数。

若时间常数不同，尽管它的形式和接法相似，但所起的作用还是不同，常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。

最后，将实际电路与基本原理对照，根据元件在电路中的作用，按以上的方法一步步分析，就不难看懂。

当然要真正融会贯通还需要坚持不懈地学习。

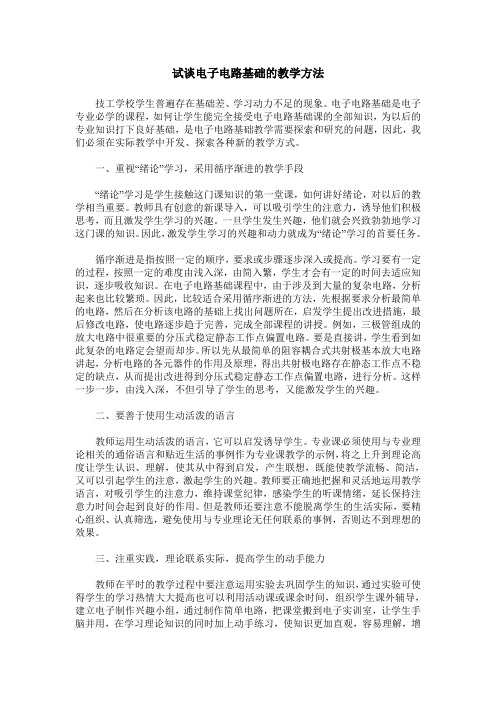

试谈电子电路基础的教学方法技工学校学生普遍存在基础差、学习动力不足的现象。

电子电路基础是电子专业必学的课程，如何让学生能完全接受电子电路基础课的全部知识，为以后的专业知识打下良好基础，是电子电路基础教学需要探索和研究的问题，因此，我们必须在实际教学中开发、探索各种新的教学方式。

一、重视“绪论”学习，采用循序渐进的教学手段“绪论”学习是学生接触这门课知识的第一堂课，如何讲好绪论，对以后的教学相当重要。

教师具有创意的新课导入，可以吸引学生的注意力，诱导他们积极思考，而且激发学生学习的兴趣。

一旦学生发生兴趣，他们就会兴致勃勃地学习这门课的知识。

因此，激发学生学习的兴趣和动力就成为“绪论”学习的首要任务。

循序渐进是指按照一定的顺序，要求或步骤逐步深入或提高。

学习要有一定的过程，按照一定的难度由浅入深，由简入繁，学生才会有一定的时间去适应知识，逐步吸收知识。

在电子电路基础课程中，由于涉及到大量的复杂电路，分析起来也比较繁琐。

因此，比较适合采用循序渐进的方法，先根据要求分析最简单的电路，然后在分析该电路的基础上找出问题所在，启发学生提出改进措施，最后修改电路，使电路逐步趋于完善，完成全部课程的讲授。

例如，三极管组成的放大电路中很重要的分压式稳定静态工作点偏置电路。

要是直接讲，学生看到如此复杂的电路定会望而却步。

所以先从最简单的阻容耦合式共射极基本放大电路讲起，分析电路的各元器件的作用及原理，得出共射极电路存在静态工作点不稳定的缺点，从而提出改进得到分压式稳定静态工作点偏置电路，进行分析。

这样一步一步，由浅入深，不但引导了学生的思考，又能激发学生的兴趣。

二、要善于使用生动活泼的语言教师运用生动活泼的语言，它可以启发诱导学生。

专业课必须使用与专业理论相关的通俗语言和贴近生活的事例作为专业课教学的示例，将之上升到理论高度让学生认识、理解，使其从中得到启发，产生联想，既能使教学流畅、简洁，又可以引起学生的注意，激起学生的兴趣。

20步全面了解基础电子电路知识，快速入门电子电路的干货任何有兴趣学习基本电子学的人都应该能够阅读原理图并使用标准的电子组件构建电路。

步骤1：电力有两种类型的电信号，即交流电（AC）和直流电（DC）。

在交流电的作用下，电流在整个电路中的流动方向不断变化。

您甚至可以说这是交替的方向。

反转速率以赫兹为单位，即每秒的反转次数。

因此，当他们说美国电源为60 Hz时，它们的意思是每秒反转120次（每个周期两次）。

使用直流电时，电流在电源和地面之间沿一个方向流动。

在这种布置中，总有一个正电压源和一个接地（0V）电压源。

您可以通过用万用表读取电池来进行测试。

有关如何执行此操作的详细说明，请查看Ladyada的万用表页面（您将特别要测量电压）。

说到电压，通常将电定义为具有电压和额定电流。

电压的单位显然是伏特，电流的单位是安培。

例如，全新的9V电池的电压为9V，电流约为500mA（500毫安）。

电也可以根据电阻和瓦特来定义。

在下一步中，我们将稍微讨论阻力，但是我不会深入探讨瓦特。

当您深入研究电子产品时，会遇到具有瓦特额定值的组件。

切勿超过组件的额定功率，这一点很重要，但是幸运的是，可以通过将电源的电压和电流相乘轻松地计算出直流电源的功率。

如果您想更好地了解这些不同的度量，它们的含义以及它们之间的关系，请观看有关欧姆定律的视频。

大多数基本电子电路都使用直流电。

因此，所有有关电的进一步讨论都将围绕直流电展开。

步骤2：电路电路是电流可以流经的完整闭合路径。

换句话说，闭合电路将允许电流在电源和地面之间流动。

开路会中断电源与地面之间的电流。

属于此封闭系统且允许电流在电源与地面之间流动的任何事物均被视为电路的一部分。

步骤3：抵抗要记住的下一个非常重要的考虑因素是必须在电路中使用电。

例如，在上面的电路中，电流流经的电动机为电流增加了阻力。

因此，所有通过电路的电都被投入使用。

换句话说，需要在正极和地面之间连接一些东西，以增加电流的阻力并用尽它。

浅谈电子线路课的教学方法电子线路课程是中专学校电子类专业最重要的专业基础课程之一，也是电子类专业整个知识体系的重要支柱之一。

它的特点是内容繁琐、理论抽象，处理的方式多，学习和理解的难度大，而且对实践方面的要求也很高。

那么如何在有限的时间内顺利的完成教学任务，又能使学生很好的掌握与理解。

这个问题一直困扰着广大专业教师。

如果单纯从改善教学方法、精简教学内容，淡化理论教学，从结果来看都不是一个有效的方法。

一、一体化教学的几个要素所谓“一体化”教学改革，就是对某一特定课程，把它作为一个整体，从内容到要求，从理论教学到实践教学，从检查到考核，利用多种教学手段进行总体规范和效果设计，并将理论教学与实验教学融为一体，并可以对教学效果进行科学、合理和规范化评价的一种模式。

“一体化”教学打破了原有的课程结构，促进了理论教学与实践教学的紧密结合，走出一条“理论学习与能力培养同步地螺旋式上升”的新路。

它有利于激发学生的学习积极性，培养了学生的综合能力和创新能力；加强了理论与实践的结合，突出了操作训练，又使学生学到了扎实的理论知识；充分发挥学生的主体作用同时转变了传统的即以教师、书本为中心的教育思想。

以期用最少的教学时间来获得最佳的教学效果。

1.教材教材是信息输入的主渠道。

教材所提供的信息是否充足，呈现的顺序是否科学，各学段是否合理衔接，对教学效果影响很大。

同时，教材已不再单纯是传统意义上教科书，应同时包涵理论教学内容和实践教学内容，二者的有机结合，是实现一体化教学的基本保障。

教材内容应规范，符合培养目标对理论和实践方面的基本要求。

2.实验系统该实验系统可以包括分立元件电路和集成电路在内的所有实验。

绝大部分元器件可采用插件式，根据需要随时进行参数调整，使用方便灵活。

充分考虑学生所必须具备的常用仪器仪表的使用能力、电子线路的基本测量知识和组织各种简单电路实验的能力等，在此基础上，应考虑对重点、难点内容进行有针对性的实验，充分发挥“一体化”教学的效率。

电子电路的设计与分析电子电路是现代社会中不可或缺的基础设施，它应用广泛，包括各种电子设备、通信系统、计算机等。

电子电路的设计与分析是确保电路正常运行的重要环节，下面将详细介绍电子电路设计与分析的方法和步骤。

一、电子电路设计电子电路设计是指根据电子设备或系统的需求，在信号处理、控制、电源供应等方面进行电路结构和元件的选择与配置，并通过系统的分析和仿真来确认电路方案的合理性。

1. 确定设计要求首先，我们需要明确电子设备或系统的功能和性能要求，并将其转化为电路设计的指标，例如工作频率、电压、功率等。

2. 选择元件根据设计要求，选择合适的元件，包括电容器、电感器、二极管、晶体管等。

要考虑元件的参数和特性，如频率响应、线性度、功耗等。

3. 绘制电路图根据选定的元件，利用电路设计软件绘制电路图，将各个元件按照功能连接起来，形成完整的电路结构。

4. 进行系统分析和仿真通过电路设计软件进行系统分析和仿真，验证电路的性能和可靠性。

可以通过仿真结果来调整和优化电路方案，使其更符合设计要求。

5. PCB设计在电路图设计完成后，进行PCB（Printed Circuit Board，印刷电路板）的设计。

包括布线、布局、绘制PCB图样等工作。

二、电子电路分析电子电路的分析是指对已设计的电路进行性能分析和故障排查，以确保电路工作正常并满足设计要求。

1. 参数分析对已设计的电子电路进行参数分析，包括电流、电压、功率等参数的计算和分析，以评估电路性能和稳定性。

2. 信号分析对输入输出信号进行分析，包括信号幅度、频率、相位等特性的评估，确定信号是否经过滤波、放大、解调等处理。

3. 频率响应分析通过对电路的频率响应进行分析，可以评估电路在不同频率下的增益、相移等特性，以确定电路的带宽和稳定性。

4. 故障分析在电子电路设计与分析过程中，可能会出现一些故障，如电流过大、电压不稳定等。

通过仪器设备和测试方法，对电路进行故障排查并修复。

总结：电子电路的设计与分析是确保电子设备正常工作的关键环节。

电脑维修技术中的电路分析方法在现代社会中，电脑已经成为人们生活与工作中不可或缺的重要工具。

然而，由于其复杂的结构和功能，电脑在使用过程中难免会遇到各种问题，其中电路故障是最常见的一种情况。

因此，了解电路分析的方法对于电脑维修技术人员来说至关重要。

本文将探讨几种常见的电路分析方法，以帮助电脑维修技术人员更好地解决电路故障。

一、电路原理图的分析电路原理图是电路设计者使用专业软件进行设计过程中所绘制的图纸。

通过分析电路原理图，可以了解电路中各个元件的连接方式、工作原理以及信号传输路径，并通过判断元件工作状态是否正确来进一步定位故障点。

在电路原理图的分析过程中，需要掌握各种常见的装置符号以及电路理论知识。

通过对电路原理图进行逐层分析，可以逐步排除故障点。

对于多层复杂的电路来说，可以通过对比已知的工作电路和故障电路来进行差异性分析，进而定位故障点。

二、信号源追踪法信号源追踪法是一种常用的电路分析方法，它通过跟踪信号源的传输路径来定位故障点。

首先，使用示波器等工具进行电路信号的输入与输出检测，然后，将信号源输入到电路中，通过逐步跟踪信号的流动路径，观察信号在电路中的各个节点是否正常。

当信号无法正常传输到下一个节点时，可以确定当前节点存在故障。

通过此方法，可以逐步缩小故障范围，快速定位到具体的故障元件。

在实际应用中，信号源追踪法可以结合其他电路分析方法一起使用，以更准确地确定故障点。

三、替换法替换法是一种简单而有效的电路分析方法。

它通过替换电路中的元件，观察故障是否被排除，从而确定具体的故障元件。

在使用替换法时，需要将故障元件先替换成一个正常的元件，然后逐个替换其他元件，观察故障是否得到解决。

当某个元件被替换后，故障得到解决，就可以确定这个元件是故障原因所在。

此方法的优点是简单易行，但需要保证替换元件的正确性，以避免其他环节产生新的故障。

四、神经网络故障诊断神经网络故障诊断是一种利用人工智能技术进行电路分析的方法。

如何学习电子电路分析方法（一）1.怎样才能学好电子技术这个问题很大，解决这个问题是一个系统工程，首先需要时间，其次还要多看书和多实践，边看书边实践。

学好这门学科至少包括下列三方面的内容，这三方面技能缺一不可，并且相互影响，它们之间是一个不可分割的整体。

(1)掌握电路工作原理，也就是能够看懂电路图。

(2)了解故障分析理论和检查方法，也就是面对变化万端的故障现象能够做到心中有“谱”，有思路、有方法，能下手。

(3)具备动手操作的能力，也就是能够参与实践活动，在游泳中学会游泳，在动手实践中巩固学到的理论知识。

从学习方法上讲，看一遍书是不能解决问题的，看一本书是不行的，应进行系统的看书。

看书时，要先通读1～2遍，在通读过程中能看懂的就记下来，不能看懂的问题就暂时放一边，继续向下看。

不要第一遍就精读，就想搞懂书中的所有问题，对初学者来讲这是不可能的，也不科学。

通过几遍通读，对电路工作原理有了一定的整体了解之后，再去精读全书。

学习中，要以一本书为主教材，辅以多本同类型的书作为参考书，在主教材中有看不懂的部分时，可参考其他书的相关部分，搞懂问题。

从理论与实践之间的关系上讲，理论不能脱离实践，实践要由理论来指导。

看看书，动动手，两者交错进行是一个好方法。

实践中遇到问题去请教书本，这种带着问题读书的方法比单纯读书的效果要好得多。

在实践中学到的感性知识又可以加深对理论知识的认识和理解。

从动手操作上讲，应先从简单的开始，循序渐进，逐步深入。

例如，先熟悉一些常见元器件的外形特征，学着用万用表去检测它们的质量，不要一开始就去动手修理电器。

方法提示对这门学科有些了解之后，应该集中精力和时间解决一个个小问题，积少成多，不要全面开花。

例如，先分析电源电路工作原理，再试着自己装一个小小的稳压电源，然后去学着修理电源电路故障。

在一段相对集中的时间内专门学习电源电路，这样就会对电源电路有比较深入的了解，直至能够掌握。

2.学习应从这里起步电子技术的面很广，但学习时应该从元器件入手。
