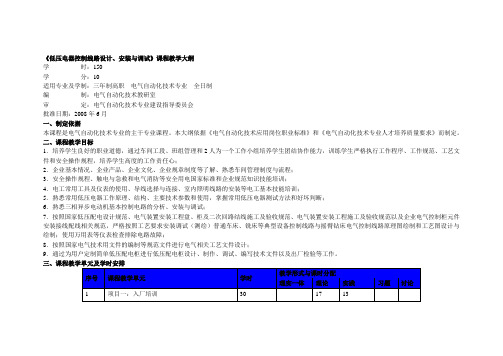

《低压电器控制线路设计、安装与调试》课程教学大纲学时：150学分：10适用专业及学制：三年制高职电气自动化技术专业全日制编制：电气自动化技术教研室审定：电气自动化技术专业建设指导委员会批准日期：2008年6月一、制定依据本课程是电气自动化技术专业的主干专业课程。

本大纲依据《电气自动化技术应用岗位职业标准》和《电气自动化技术专业人才培养质量要求》而制定。

二、课程教学目标1．培养学生良好的职业道德，通过车间工段、班组管理和2人为一个工作小组培养学生团结协作能力，训练学生严格执行工作程序、工作规范、工艺文件和安全操作规程，培养学生高度的工作责任心；2．企业基本情况、企业产品、企业文化、企业规章制度等了解、熟悉车间管理制度与流程；3．安全操作规程、触电与急救和电气消防等安全用电国家标准和企业规范知识技能培训；4．电工常用工具及仪表的使用、导线选择与连接、室内照明线路的安装等电工基本技能培训；5．熟悉常用低压电器工作原理、结构、主要技术参数和使用，掌握常用低压电器测试方法和好坏判断；6．熟悉三相异步电动机基本控制电路的分析、安装与调试；7．按照国家低压配电设计规范、电气装置安装工程盘、柜及二次回路结线施工及验收规范、电气装置安装工程施工及验收规范以及企业电气控制柜元件安装接线配线相关规范，严格按照工艺要求安装调试（测绘）普通车床、铣床等典型设备控制线路与摇臂钻床电气控制线路原理图绘制和工艺图设计与绘制；使用万用表等仪表检查排除电路故障；8．按照国家电气技术用文件的编制等规范文件进行电气相关工艺文件设计；9．通过为用户定制简单低压配电柜进行低压配电柜设计、制作、调试、编写技术文件以及出厂检验等工作。

三、课程教学单元及学时安排1.整体教学设计遵循电气自动化技术应用岗位职业标准和电气自动化专业人才培养质量标准，本课程培养学生安全用电知识、常用工具、电工仪器仪表、电工材料、电器元件、识图与绘图、典型设备电器控制线路、电气设备安装工艺、电气控制系统技术文件编制等专业知识和相关技能；比照维修电工国家职业标准，按照工作前准备、电气设备装调与维修等典型工作过程，按照学生职业能力培养的基本规律，以真实性工作任务及其工作过程为依据整合、序化教学内容，设计了5个由浅入深的学习项目，分别以入厂培训、完成车间主要工作任务（典型设备控制线路装调、维修）和电气线路测绘与设计为载体，将教、学、做有机融合，把理论学习和实践训练贯穿其中。

《低压电器控制线路安装》课程标准（一）课程性质与任务本课程是中等职业学校机电技术应用专业的一门核心专业课。

其任务是：使学生能够掌握常用低压电器的分类，认识其外形，了解其内部结构及工作原理，掌握其主要技术参数，能检测器件质量好坏，能根据实际需要进行器件的选择，并能正确应用；掌握常用典型电路控制环节，能识读电气原理图、安装图及接线图，能按规范进行电路安装、检测与调试；能根据实际控制要求，设计并安装控制线路，能对常见故障进行分析并排除。

（二）课程教学目标本课程的教学目标是：通过学习让学生掌握电气工程制图与识图的知识与技能,认识电气制图的规则与符号、学会电路识图方法；掌握常用低压电器器件的选择、安装、检测及应用能力；能按技术规范进行电路的安装与检测，并能通电调试运行；能结合实际情况设计简单电路，绘制电路原理图、安装图及接线图，培养学生的实际操作能力，适应生产一线工作的需要，做到能检查出错误，熟练解决问题。

1.素质目标（1）培养学生严谨科学的思维方法和团结求实的工作作风，以适应职业教育发展的需要。

（2）培养学生安全文明、规范操作、环保节能等意识，养成爱护器件和工具、团结合作、沟通交流的良好的职业道德和职业情操。

2.知识目标（1）掌握常用低压电器的图形及文字符号。

（2）了解常用低压电器的结构、型号、主要技术参数等。

（3）掌握电动机典型控制线路的工作原理。

（4）掌握控制线路安装工艺及规范。

（5）掌握电动机控制线路检测方法。

（6）掌握电气制图的规则与符号。

3.能力目标（1）使学生能够根据实际需要选择所需低压电器器件，并能检测质量好坏，并能正确安装器件。

（2）能按规范和工艺要求，安全文明安装电路。

（3）能根据要求设计控制线路并安装，能够排除控制线路常见故障。

（4）掌握职业岗位的相关技能。

（5）通过联系生产实际，突出操作技能，对学生进行理论与动手能力的培养。

（6）会查阅相关电工手册及行业标准。

（三）参考学时：108 学时（四）课程学分：6学分（五）课程内容和要求（六）实施建议1.教学方法（1）在教学过程中，应立足于加强学生实际动手操作能力的培养，采用项目教学，以工作任务引领提高学生学习兴趣和主动性，激发学生的成就动机。

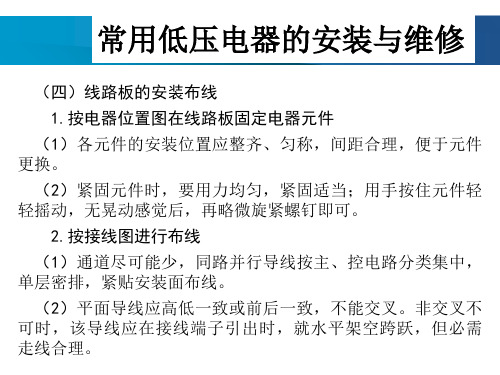

低压电器设备的安装和调试操作需要按照相关的安全规范和操作指南进行。

以下是一般的安装和调试步骤：
安装前准备：
确保安装现场的环境安全，排除可能存在的危险因素。

准备所需的工具和设备，如螺丝刀、扳手、电压表等。

设备安装：
根据设备的安装图纸和说明书，确定设备的位置和安装方式。

将设备固定在合适的支架或支撑结构上，确保设备稳固和垂直。

电源连接：
进行电源线的接线工作，根据设备的电气图纸连接电源线和设备的电源输入端。

注意电源线的绝缘和接线的可靠性，确保电气连接正确并符合安全规范。

控制信号连接：
根据设备的控制图纸和说明书，连接控制信号线和设备的输入输出端口。

注意信号线的正确连接和绝缘，确保控制信号的传输准确和可靠。

调试和测试：
在设备安装完毕后，对设备进行初步调试和测试。

检查设备的各项功能和操作是否正常，确保设备的安全和性能满足要求。

安全检查：
进行设备安全性能的检查，包括接地连接、绝缘测试、过载保护等。

确保设备符合相关的安全规范和标准，以保障人员和设备的安全。

文件记录：
记录设备的安装和调试信息，包括安装日期、操作人员、测试结果等。

编制设备的操作手册和维护记录，以便日后维护和管理。

在进行低压电器设备的安装和调试操作时，务必遵循安全操作规程，如佩戴必要的个人防护设备，确保电源断开并符合相关的操作步骤。

如不具备相关技术和经验，建议请专业的电气工程师或技术人员进行安装和调试工作，以确保安全和正确性。
