《电气控制与PLC技术项目教程(三菱)》部分习题参考答案

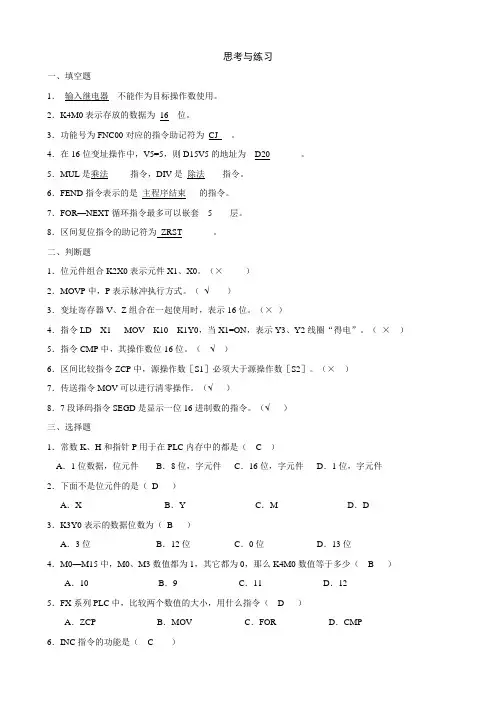

思考与练习一、填空题1．_输入继电器__不能作为目标操作数使用。

2．K4M0表示存放的数据为_16__位。

3．功能号为FNC00对应的指令助记符为_CJ___。

4．在16位变址操作中，V5=5，则D15V5的地址为__D20_______。

5．MUL是乘法_____指令，DIV是_除法____指令。

6．FEND指令表示的是_主程序结束___的指令。

7．FOR—NEXT循环指令最多可以嵌套__5____层。

8．区间复位指令的助记符为_ZRST_______。

二、判断题1．位元件组合K2X0表示元件X1、X0。

（×）2．MOVP中，P表示脉冲执行方式。

（√ ）3．变址寄存器V、Z组合在一起使用时，表示16位。

（×）4．指令LD X1 MOV K10 K1Y0，当X1=ON，表示Y3、Y2线圈“得电”。

（×）5．指令CMP中，其操作数位16位。

（√）6．区间比较指令ZCP中，源操作数［S1］必须大于源操作数［S2］。

（×）7．传送指令MOV可以进行清零操作。

（√）8．7段译码指令SEGD是显示一位16进制数的指令。

（√）三、选择题1．常数K、H和指针P用于在PLC内存中的都是（ C ）A．1位数据，位元件B．8位，字元件C．16位，字元件D．1位，字元件2．下面不是位元件的是（D ）A．X B．Y C．M D．D3．K3Y0表示的数据位数为（B ）A．3位B．12位C．0位D．13位4．M0—M15中，M0、M3数值都为1，其它都为0，那么K4M0数值等于多少（ B ）A．10 B．9 C．11 D．125．FX系列PLC中，比较两个数值的大小，用什么指令（ D ）A．ZCP B．MOV C．FOR D．CMP6．INC指令的功能是（ C ）A ．加法B ．减法C ．加1D ．减1 7．FX 系列PLC 中,32位加法指令应用（A ）A ．DADDB ．ADDC ．SUBD ．MUL 8．条件跳转指令的功能符号式FNC ( A )A ．00B ．10C ．12D ．15 四、分析题1．把表6-7指令语句，转换成梯形图，并分析其功能。

电气控制与plc课后习题答案电气控制与PLC课后习题答案电气控制与PLC是现代工业自动化领域的重要课程，它涉及到工业控制系统的设计、安装、调试和维护等方面的知识。

而课后习题则是帮助学生巩固所学知识，提高实际操作能力的重要途径。

下面我们将针对一些常见的电气控制与PLC课后习题进行详细解答。

1. 什么是PLC？它有哪些特点？PLC是可编程逻辑控制器的缩写，它是一种专门用于工业控制的计算机。

PLC的特点包括：稳定可靠、灵活多变、易于操作和维护、适用范围广等。

2. 请简述PLC的工作原理。

PLC的工作原理主要包括输入模块、中央处理器、输出模块和电源模块四部分。

输入模块接收外部信号，中央处理器对输入信号进行逻辑运算，然后通过输出模块控制外部执行器完成控制任务。

3. 什么是PLC的梯形图编程语言？梯形图是PLC最常用的编程语言，它采用梯形图形式表示逻辑控制程序。

梯形图的每一横行代表一个逻辑控制步骤，每一纵列代表一个控制信号。

4. 请简述PLC的常见故障及排除方法。

PLC的常见故障包括电源故障、输入输出模块故障、中央处理器故障等。

排除方法包括检查电源线路、更换故障模块、重新编写程序等。

5. 请简述PLC在工业控制中的应用。

PLC在工业控制中有着广泛的应用，包括自动化生产线控制、机械设备控制、环境监测与控制等方面。

通过以上对电气控制与PLC课后习题的详细解答，相信大家对这门课程有了更深入的了解和掌握。

希望大家能够在学习过程中多加练习，不断提高自己的实际操作能力，为将来的工业自动化领域做好充分的准备。

电气控制与PLC课后习题答案第一章1-4熔断器的额定电流，熔体的额定电流和熔体的极限分断电流三者有何区别熔断器的额定电流是指熔断器长期工作时，设备部件温升不超过规定值时所能承受大的电流；熔体的额定电流是熔体长期工作而不致熔断的电流；熔体的极限分断电流是指在规定的额定电压和功率因数的条件下，能分断的最大电流值，在电路中出现的最大电流值一般指短路电流值1-8热继电器与熔断器的作用有何不同（1-9热继电器在电路中的作用是什么）在电器控制中，熔断器使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。

热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护1-10时间继电器与中间继电器在电路中各起什么作用时间继电器起到延时的作用中间继电器起到中间放大的作用1-12什么是主令电器，常用的主令电器有哪些主令电器是用来发布命令，改变控制系统工作状态的电器，它可以直接作用于控制电路，也可以通过电磁式电器的转换对电路实现控制，其主要类型有按钮，行程开关，万能转换开关，主令控制器，脚踏开关等1-13接触器的作用是什么接触器是用来频繁地接通或断开交直流主电路或大容量控制电路等大电流电路1-16接触器是怎样选择的主要考虑哪些因素①接触器的类型选择②额定电压的选择③额定电流的选择④吸引线圈额定电压选择⑤接触器触头数量，种类选择；（其中③④为主要指标）第二章2-1自锁环节怎样组成它起什么作用并具有什么功能自锁是由命令它通电的主令电器的常开触点与本身的常开触点相并联组成（有两个元件并联在一起的），这种由接触器（继电器）本身的触点来使其线圈长期保持通电的环节叫“自锁”环节“自锁”环节具有对命令的“记忆”功能，当启动命令下达后，能保持长期通电即长动，而当停机命令或停电出现后失去自锁不会自行启动，又叫零压保护，防止电源电压恢复时，电动机突然启动运转，造成设备和人身事故2-2什么是互锁环节，它起到什么作用互锁是指生产机械或自动生产线不同的运动部件之间互相制约，又称为联锁控制。

习题答案项目一习题及思考题1.答：①用于照明或电热负载时，负荷开关的额定电流等于或大于被控制电路中各负载额定电流之和。

②用于电动机负载时，开启式负荷开关的额定电流一般为电动机额定电流的3倍；封闭式负荷开关的额定电流一般为电动机额定电流的1.5倍。

2.答：熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。

当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。

熔管用于安放熔体。

3.答：①根据使用场合，选择按钮的型号和型式。

②按工作状态指示和工作情况的要求，选择按钮和指示灯的颜色。

③按控制回路的需要，确定按钮的触点形式和触点的组数。

④按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰短路，可在接线螺钉处加套绝缘塑料管来防止短路。

⑤带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩变形，应降低灯泡电压，延长使用寿命。

4.答：交流接触器有电磁机构、触点机构和灭弧系统等组成。

5.答：热继电器是利用电流热效应原理进行工作的保护电器，可用作电动机长期过载、断相及电流不均衡的运行保护，但它由于热惯性，当电路短路时不能立即使电路断开，因此不能作短路保护。

6.答：其图形符号如下：熔断器FU，复合按钮通电延时型时间继电器：接触器：中间继电器：7. 答：组合开关：额定电压380V；控制电动机则额定电流IN ≥(1.5～2.5)IDN，故可取25A或40A。

接触器：额定电压380V；接触器的额定电流应大于或等于所控制电路的额定电流。

对于电动机负载可按经验公式N Nc KU P I =计算：故额定电流可选20A ，吸引线圈工作电压220V 或380V 。

熔断器：额定电压380V ；额定电流25A 或32A ，保护一台异步电动机时，考虑电动机冲击电流的影响，熔体的额定电流可按下式计算IfN ≥(1.5～2.5)IN ，故熔体额定电流为25A热继电器：额定电压380V ；额定电流20A ，热元件额定电流一般可按下式MN N )05.1~95.0(I I =，故热元件额定电流为16A 项目二 习题及思考题1. 答：一般可用起动按钮和接触器的常开触点并联,然后再和接触器的线圈串联可得。

第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性吸力特性与反力特性之间应满足怎样的配合关系答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象为什么答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么根据结构特征如何区分交、直流接触器答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么带断相保护和不带断相保护的三相式热继电器各用在什么场合答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

第2章1．分析图2-38中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。

答案：都不能正常工作 a) 起动按钮和自锁触点串联，不能起动。

b) 按下起动按钮，接触器线圈通电，其常闭触点断开，不能起动；若一直按下起动按钮，接触器反复吸合、断开。

c) 自锁触点把起动按钮和停止按钮一起短路，可以自锁，不能正常停机。

d) 自锁触点把停止按钮短路，只能点动。

e) 自锁触点错接成接触器的常闭触点，一合电源就通电运行，起动按钮不起作用。

f) 自锁触点把起动按钮和接触器的线圈一起短路，按下起动按钮电源短路。

g) 按下起动按钮，接触器线圈通电，其常开触点闭合，与停止按钮一起把电源短路。

h) 接触器的常开触点和常闭触点串联，自锁支路不起作用，只能点动。

全部改正电路为：2．试设计可从两地对一台电动机实现连续运行和点动控制的电路。

答案：从两地对一台电动机实现连续运行和点动控制，需要6个按钮，分别为甲地停止按钮SB1、起动按钮SB2和点动按钮SB3，乙地停止按钮SB4、起动按钮SB5和点动按钮SB6，控制电路如下图。

123321DCB A TNS AD 1F FS B 1S B S B S B S B S B S B S B 2S B S B S B S B S B S B K M K M K M K K K S S K M K M K K M K M K M K M K M K M K K a) b) c) d) e) f) g) h) 图2-37 习题2.1图1221DCBA AB M1M2S Q1S Q2S Q3S Q41234图2-38 习题2.4图4．如图2-38所示，要求按下起动按钮后能依次完成下列动作：(1) 运动部件A 从1到2；(2) 接着B 从3到4；(3) 接着A 从2回到1；(4) 接着B 从4回到3；试画出电气控制线路图。

答案：电气控制原理图如图所示，图中原始位置是：A 停在1位置SQ1被压下，B 停在3位置SQ4被压下，工作原理如下。

答案：1.可编程逻辑控制器微处理器通用的工业自动2.继电控制3.电气原理图电器布置图电气安装接线图4.D5.C6.答：（1）通过内置RUN/STOP开关进行操作；（2）通过编程工具进行远程RUN/STOP 操作。

7.答：相同之处：工作原理相同：都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。

线圈的控制电路与触点所在的电气回路是电气隔离的。

不同之处：（1）功能不同：交流接触器可直接用来接通和切断带有负载的交流电路；中间接触器主要用来反映控制信号。

（2）触头不同：交流接触器的触头有主、辅之分，而中间继电器的触头没有主、辅之分，且数量较多。

（3）结构不同：交流接触器一般带有灭弧装置，中间继电器则没有。

中间继电器与交流接触器的原理相同，但触头容量较小，一般不超过5A；对于电动机额定电流不超过5A的电气控制系统，可以代替交流接触器使用。

8.答：（1）开关量逻辑控制（2）模拟量过程控制（3）机械件位置控制（4）现场数据采集处理（5）通信联网、多级控制9.答：市场上除了三菱外，还有西门子、欧姆龙、施耐德、AB等品牌的PLC；国产品牌有永宏、台达、和利时、安控等，具体型号有永宏的FBs-10MA、台达的AH500系列、安控的RockE系列等。

答案：1.八十2.顺序功能图语言(流程图语言)功能块图语言助记符(指令表)语言结构文本语言3.循环扫描运行停止4.内部处理自诊检查通信服务5.中央处理器（CPU）输入/输出单元通信接口电源系统存储器用户存储器6.系统监控程序用户程序7.C8.A9.答：一个扫描周期内，PLC的工作可分为5个阶段：内部处理与自诊断、与外设进行通信、输入采样、程序执行和输出刷新。

（1）输入采样阶段PLC存储器中，设置了一片区域用来存放输入信号和输出信号的状态。

分别称为输入映像寄存器和输出映像寄存器。

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应单元内（如果触点闭合，则输入映像区相应单元数据值为1，如果触点断开，则输入映像区相应单元数据值为0）。

电气控制与PLC技术习题参考答案
1.PLC是指什么？
A：PLC是指可编程控制器（Programmable Logic Controller），它是用于实现电气系统自动控制的微处理器。

2.如何编程PLC？
3.PLC的工作原理是什么？
A：PLC的工作原理是，它通过控制程序和传感器，收集外部信号，根据程序的要求以及它们之间的关系，实时地比较收集的信号，并判断出最终的控制结果。

然后，根据最终控制结果，PLC会通过控制装置发送控制信号。

4.PLC的应用领域有哪些？
A：PLC可用于控制各种工业设备，例如汽车、机床、医疗设备、半导体制造装置以及工厂自动化等。

5.PLC的机械元件有哪些？
A：PLC的机械元件主要包括外壳、操作控制器、显示屏、输入，输出模块、记忆器、CPU、模块等。

6.在PLC系统中，输入和输出有什么作用？
A：输入模块负责获取控制系统的外部信号，并将其转换成PLC可识别的电信号。

而输出模块则负责将PLC控制的结果以电信号的形式发送出去，控制外部的装置。
