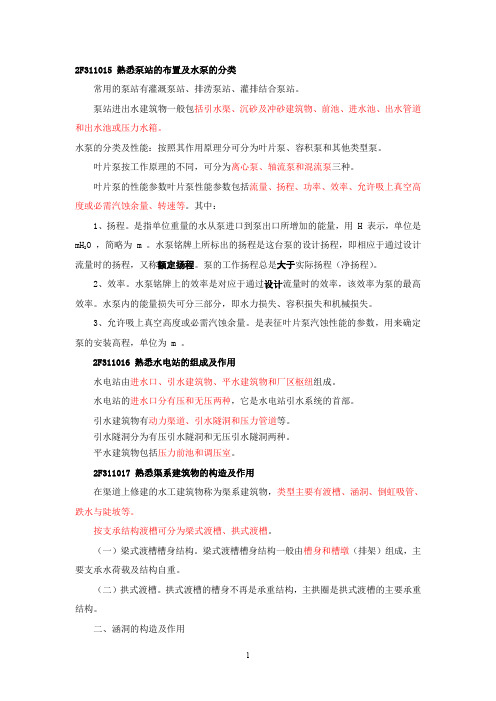

2F311015 熟悉泵站的布置及水泵的分类常用的泵站有灌溉泵站、排涝泵站、灌排结合泵站。
泵站进出水建筑物一般包括引水渠、沉砂及冲砂建筑物、前池、进水池、出水管道 和出水池或压力水箱。
水泵的分类及性能：按照其作用原理分可分为叶片泵、容积泵和其他类型泵。
叶片泵按工作原理的不同，可分为离心泵、轴流泵和混流泵三种。
叶片泵的性能参数叶片泵性能参数包括流量、扬程、功率、效率、允许吸上真空高 度或必需汽蚀余量、转速等。
其中：1、扬程。
是指单位重量的水从泵进口到泵出口所增加的能量，用 H 表示，单位是 mH2O ，简略为 m 。
水泵铭牌上所标出的扬程是这台泵的设计扬程，即相应于通过设计 流量时的扬程，又称额定扬程。
泵的工作扬程总是大于实际扬程（净扬程）。
2、效率。
水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高 效率。
水泵内的能量损失可分三部分，即水力损失、容积损失和机械损失。
3、允许吸上真空高度或必需汽蚀余量。
是表征叶片泵汽蚀性能的参数，用来确定 泵的安装高程，单位为 m 。
2F311016 熟悉水电站的组成及作用水电站由进水口、引水建筑物、平水建筑物和厂区枢纽组成。
水电站的进水口分有压和无压两种，它是水电站引水系统的首部。
引水建筑物有动力渠道、引水隧洞和压力管道等。
引水隧洞分为有压引水隧洞和无压引水隧洞两种。
平水建筑物包括压力前池和调压室。
2F311017 熟悉渠系建筑物的构造及作用在渠道上修建的水工建筑物称为渠系建筑物，类型主要有渡槽、涵洞、倒虹吸管、 跌水与陡坡等。
按支承结构渡槽可分为梁式渡槽、拱式渡槽。
（一）梁式渡槽槽身结构。
梁式渡槽槽身结构一般由槽身和槽墩（排架）组成，主 要支承水荷载及结构自重。
（二）拱式渡槽。
拱式渡槽的槽身不再是承重结构，主拱圈是拱式渡槽的主要承重 结构。
二、涵洞的构造及作用根据水流形态的不同，涵洞分有压、无压和半有压式。
(二) 洞身构造洞身构造有基础、沉降缝、截水环或涵衣沉降缝：主要是适应地基的不均匀沉降。
在二建考试中，有一部分内容几乎每年都考，这种重要知识点大概占了几十分的分值。
这一期，我们来学习《水利工程实务》中的重要知识点！ (注：所有章节页码与 2 0 2 0 版正版教材一致 )2F31101，P1水工建筑物等级划分：1. 水利水电工程根据其工程规模、效益及在国民经济中的重要性，划分为五等；2. 对拦河水闸、灌排泵站作为水利水电工程中的一个组成部分或单个建筑物时不再单独确定工程等别，作为独立项目立项建设时，其工程等别按照承担的工程任务、规模确定；3. 水工建筑物按建筑物使用时间的长短来分永久性建筑物和临时性建筑物；4. 穿越堤防、渠道的永久性水工建筑物的级别，不应低于相应堤防、渠道的级别；5. 临时性水工建筑物按保护对象、失事后果、使用年限和导流建筑物规模等指标，划分为 3 、 4 、5 级共三级；6. 水库的特征水位：校核洪水位、设计洪水位、防洪高水位、正常蓄水位、防洪限制水位、死水位；堤防工程特征水位：设防水位、警戒水位、保证水位。
2F311030，P38混凝土的分类和质量要求 :1.和易性：保水性、黏聚性、流动性。
流动性通过坍落度试验测定。
按坍落度大小，将混凝土拌合物分为：低塑性混凝土 ( 坍落度为 1 0 ~ 4 0 m m ) 、塑性混凝土 ( 坍落度为 5 0 ~ 9 0 m m ) 、流动性混凝土(坍落度为100~150m m)、大流动性混凝土(坍落度≥160m m)；2.对于干硬性混凝土拌合物 ( 坍落度小于 1 0 m m )，采用维勃稠度 ( V B ) 作为其和易性指标；3.影响拌合物和易性的因素很多，主要有水泥浆含量、水泥浆的稀稠、含砂率的大小、原材料的种类以及外加剂等；4.混凝土含砂率 ( 简称砂率 ) 是指砂的用量占砂、石总用量 ( 按质量计 ) 的百分数；5.预应力混凝土结构的混凝土强度等级不小于 C 30 ；6.提高混凝土抗渗性能的措施有：( 1 ) 提高混凝土的密实度，改善孔隙构造，减少渗水通道；( 2 ) 减小水胶比；( 3 ) 掺加引气剂；( 4 ) 选用适当品种的水泥；( 5 ) 注意振捣密实、养护充分等。
二级建造师水利水电工程复习资料一、水电工程的建筑物的类型及组成1、水工建筑物等别划分：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，五等。
2、水工建筑物划分依据：工程规模、水库总容量、防洪（保护人口、保护农田、保护区当量经济规模）、治涝、灌溉、供水（供水对象重要性、年引水量）、发电。
3、工程规模对应五等别分别是：大（1）型、大（2）型、中型、小（1）型、小（2）型。
4、供水对象重要性对应五等别：特别重要、重要、比较重要、一般（Ⅳ、Ⅴ）。
5、Ⅲ等别特征：中型规模、0.1-1亿m3的水库总容量、20-50万人保护人口、30-100万亩保护农田、40-100万人经济当量、15-60万亩治涝面积、5-50万亩灌溉面积、比较重要、1-3亿m3年引水量、50-300兆瓦发电量。
6、对拦河闸、灌排泵站作为水利水电工程组成部分，不单独确定工程等别，作为独立项目立项建立时，工程等别按承担的工程任务和规模确定。
7、建筑物级别：反映工程对建筑物的技术和安全要求。
依据所在建筑物等别和建筑物重要性可划分为：1、2、3、4、5、五级。
8、主要建筑物级别对应等别，即：1、2、3、4、5。
次要建筑物级别对应等别分别为：3、3、4、5、5。
9、水库工程中，大坝高度超过200m的大坝建筑物级别应为1级。
10、水库的特征水位：1.校核洪水位；2.设计洪水位；3.防洪高水位；4.正常蓄水位（正常高水位、设计蓄水位、兴利水位）；5.防洪限制水位（汛前限制水位）；6.死水位11、兴利库容：正常蓄水位——死水位12、死库容：死水位——堤坝底部13、结合库容：正常蓄水位——防洪限制水位14、防洪库容：防洪高水位——防洪限制水位15、调洪库容：校核洪水位——防洪限制水位16、总库容：校核洪水位——堤坝底部17、堤防工程特征水位：1.警戒水位：随时可能出险，防汛人员必须开赴防汛前线，准备抢险；2.设防（防汛）水位：开始组织人员防汛的水位；3.保证水位：堤防的设计洪水位。
18、土石坝的类型按高度分类：1.高坝，高度超过70米；2.中坝，30-70米之间，含30和70米；3.低坝，30米以下。
水利水电工程验收1.2008年3月3日发布《水利水电建设工程验收规程》，适用于由中央、地方财政全部或部分投资建设的大中型水利水电建设工程（含1、2、3级堤防工程）的验收。
其余的参照执行。
2.按验收的主持单位，可分为法人验收和政府验收。
（多选）法人验收：分部、单位、合同工程完工的验收，水电站（泵站）中间机组启动的验收。
政府验收：阶段、专项、竣工验收3.验收的成果性文件是验收鉴定书。
4.验收结论应经2/3 以上验收委员会（工作组）成员同意。
5.工程验收应在施工质量检验与评定的基础上，对工程质量提出明确结论意见。
6.验收监督管理方式：现场检查、参加验收活动、对验收工作计划与验收成果性文件进行备案。
7.分部工程验收应由项目法人（或委托监理单位）主持。
验收工作组：项目法人、勘测、设计、监理、施工、主要设备制造（供应）商等单位的代表。
8.分部工程具备验收条件时，施工单位应向项目法人提交验收申请报告。
验收的成果性文件是分部工程验收鉴定书。
9.（案例）分部工程应具备以下条件：所有单元工程已完成且施工质量经评定全部合格，有关质量缺陷已处理完毕或有监理机构批准的处理意见；合同约定的其他条件。
10.（看一下，注意）分部工程验收主要内容：检查工程是否达到设计标准或合同约定标准的要求；评定工程施工质量等级；对验收中发现的问题提出处理意见。
11.单位工程验收由项目法人主持，验收工作组：项目法人、勘测、设计、施工、监理、主要设备制造（供应）商、运行管理等单位代表。
验收工作组成员应具备中级及以上技术职称或相应执业资格。
12.单位工程完工具备验收条件时，由施工单位向项目法人提出验收申请报告。
13.（案例）单位工程验收应具备的条件：（1）所有分部工程已完建并验收合格；（2）分部工程验收遗留问题已处理完毕并通过验收，未处理的遗留问题不影响单位工程质量评定并有处理意见；（3）合同约定的其他条件（4）单位工程投入使用验收应满足以上外，还应：工程投入使用后，不影响其他工程正常施工，且其他工程施工不影响该单位工程安全运行；已经初步具备运行管理条件，需移交运行管理单位的，项目法人与运行管理单位已签订提前使用协议书。
最新2014年二级建造师《水利水电实务》复习资料最新2014年《水利水电工程管理与实务》复习要点本文详细介绍了《水利实务》一科各单元的主要知识要点，建议大家结合参考教材仔细研读。
2F311000 水利水电工程建筑物及建筑材料2F311010 水利水电工程建筑物的类型及组成2F311011 掌握水利水电工程等级划分及特征水位1．水工建筑物按作用如何分类？答：水工建筑物按其作用可分为挡水建筑物、泄水建筑物、输水建筑物、取（进）水建筑物、整治建筑物以及专门为灌溉、发电、过坝需要而兴建的建筑物。
（1）挡水建筑物，是用来拦截水流，抬高水位及调蓄水量的建筑物。
如各种坝和水闸以及沿江河海岸修建的堤防、海塘等。
（2）泄水建筑物，是用于宣泄水库、渠道的多余洪水量，排放泥沙和冰凌。
如各种溢流坝、坝身泄水孔、岸边溢洪道等。
（3）输水建筑物，是为了发电、灌溉和供水的需要，从上游向下游输水用的建筑物。
如渠道、引水隧洞、渡槽、倒虹吸等。
（4）取（进）水建筑物，是输水建筑物的首部建筑物。
如引水隧洞的进水口段、灌溉渠首和供水用的扬水站等。
（5）整治建筑物，是用以改善河流的水流条件、稳定河槽以及为防护河流、水库、湖泊中的波浪和水流对岸坡冲刷的建筑物，如顺坝、丁坝、导流堤、护底和护岸等。
（6）专门建筑物，是为灌溉、发电、过坝等需要兴建的建筑物。
如专为发电用的水电站；专为灌溉用的沉砂池、冲砂闸；专为过坝用的升船机、船闸、鱼道、过木道等。
2．水工建筑物按用途如何分类？答：水工建筑物按其用途可分为一般性建筑物和专门性建筑物。
（1）一般性水工建筑物具有通用性，如挡水坝、溢洪道、水闸等。
（2）专门性水工建筑物，只实现其特定的用途。
专门性水工建筑物又分为水电站建筑物、水运建筑物、农田水利建筑物、给水排水建筑物、过鱼建筑物等。
3．水工建筑物按使用时间的长短如何分类？答：水工建筑物按其使用时间的长短分为永久性建筑物和临时性建筑物。
（1）永久性建筑物是指工程运行期间长期使用的水工建筑物。
二级建造师考试水利水电工程管理与实务学习笔记精编说明：该学习笔记是本人根据新版教材、历年真题集以及知名网校老师讲义编制而成，依靠此笔记，本人以高分通过了本科目考试。
希望能给你带来惊喜！水利水建筑物等级划分根据其工程规模、效益以及在国民经济中的重要性，分成五等拦河水闸工程的等别，就根据其最大过闸流量其中灌溉、排水泵站的等别，应根据其装机流量与装机功率来确定水利水电工程的永久性水工建筑物的级别应根据建筑物所在工程的等别以及建筑物的重要性确定为五级，分别为主要建筑物l、2、3、4、5级（次要建筑物为3级，3，4，5级，对应是两边多，中间少）临时性水工建筑物的级别：对于份属不同级别的临时性水工建筑物，其级别应按照其中最高级别确定（就高不就低），但对于3级临时性水工建筑物，符合该级别规定的指标不得少于现两项。
水工建筑物的分类及作用：1、挡水建筑物如各种坝和水闸以及沿江河海岸修建的堤防，海塘等2、泄水建筑物；3、输水建筑物，如引水隧洞，引水涵管，渠道，渡槽，倒虹吸等；4、整治建筑物，如顺坝，丁坝，导流堤，护底和护岸等；5、专门建筑物水库与堤防的特征水位：1、校核洪水位。
水库遇大坝的校核洪水时在坝前达到的最高水位（所有最高）2、设计洪水位。
水库遇大坝的设计洪水时在坝前达到的最高水位。
3、防洪高水位。
水库遇下游保护对象的设计洪水时在坝前达到的最高水位。
4、正常蓄水位（正常高水位，设计蓄水位，兴利水位），水库在正常运用的情况下为满足设计的兴利要求在供水期开始应蓄到的最高水位。
5、防洪限制水位（汛前限制水位）。
水库在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。
6、死水位。
水库在正常运用的情况下，允许消落到的最低水位。
它在取水口之上并保证取水口有一定的淹没深度。
堤防工程特征水位1、设防（防汛）水位。
开始组织人员防汛的水位2、警戒水位。
防汛人员必须迅速开赴防汛前线，准备抢险。
3、保证水位。
即堤防的设计洪水位，河道遇堤防的设计洪水时在堤前达到的最高水位。
二建《水利实务》重要知识点归纳1.水利工程基本知识：包括对水利工程的基本概念、分类、相关法律法规的了解。
了解水利工程的历史背景、发展趋势以及对社会经济的影响和作用。
2.水文学基础知识：了解水文学的基本概念，如流域水文学、水文观测、水文资料的处理和分析等。
熟悉常用的水文观测仪器设备，掌握水文资料处理和分析的方法和技巧。
3.水利水电工程施工技术：了解水利水电工程施工的基本原理和流程，包括勘察设计、施工准备、施工组织和施工管理等方面的内容。
熟悉常见的水利水电工程施工法和施工技术，掌握常用的施工设备和工艺方法。
4.水利水电工程安全生产知识：了解水利水电工程安全生产的基本要求和管理方法，掌握常见的安全事故案例和防范措施。
了解相关法律法规和政策，熟悉应急救援和事故处理的流程和方法。
5.水利水电工程质量管理：了解质量管理的基本概念和原则，熟悉ISO9000质量管理体系和质量控制的方法和技术。
掌握施工质量验收的要点和程序，熟悉常见的质量问题和处理方法。
6.水土保持工程技术：了解水土保持工程的基本原理和技术，包括抑止水土流失、土壤改良和植被恢复等方面的内容。
掌握常用的水土保持工程措施和方法，熟悉相关的设计和施工要求。
7.水资源管理和保护：了解水资源管理和保护的基本概念和原则，包括水资源开发利用、水环境保护和水生态系统恢复等方面的内容。
熟悉水资源调配和水生态补偿的方法和技术，掌握水资源管理和保护的政策和措施。
8.水利工程经济与管理：了解水利工程经济的基本概念和原理，包括投资估算、经济评价和财务管理等方面的内容。
掌握水利工程项目的管理和运营方法，了解水利工程项目可行性研究和项目管理的要点和流程。
9.水利灾害与防治：了解水利灾害的种类和特点，包括洪水、旱灾、水旱灾、泥石流等方面的内容。
熟悉水利灾害的监测预警和应急管理的方法和技术，掌握水利灾害防治的基本原理和措施。
10.水利工程新技术与新材料：了解水利工程中的新技术和新材料的应用，包括遥感、GIS、GPS等技术在水利工程中的应用；掌握混凝土、钢材和塑料等新材料在水利工程中的使用。
2F310000水利水电工程技术本章围绕水利水电工程建筑物的主要类型,阐述水利水电工程专业技术知识，包括水利水电工程建筑物及建筑材料、施工导流、主体工程施工等三节。
其中“水利水电工程建筑物及建筑材料”概述了水利水电工程施工的相关基础知识，包括水利水电工程建筑物的类型及组成、水利水电工程勘察与测量、水利水电工程建筑材料等;“水利水电工程施工导流"分导流和截流两部分进行阐述;“水利水电工程主体工程施工"对土石方开挖工程、地基与基础工程、土石坝和堤防工程、混凝土工程及机电设备和金属结构安装工程等分别阐述其基本知识、施工内容和技术要求，同时介绍了施工安全技术方面的有关知识。
本章的重点是水利水电工程等级划分及特征水位,工程勘察与测量，施工导流标准与导流方法，围堰、截流的基本方法，土石方开挖技术，土石坝和堤防施工技术,混凝土的生产与运输、浇筑与养护以及钢筋、施工安全技术等.通过对本章的学习，要求应试者全面了解水利水电工程的类型、功能及其组成以及水工建筑材料的类型及其应用、施工测量的仪器及其使用；掌握水利水电工程施工的内容、方法、技术、设备，以及工程质量控制和安全控制要点。
2F311000水利水电工程建筑物及建筑材料2F311010水利水电工程建筑物的类型及组成2F311011掌握水利水电工程等级划分及特征水位一、水工建筑物等级划分(一）水利水电工程等级划分根据《水利水电工程等级划分及洪水标准》(SL 252—2000)的的规定,水利水电工程根据其工程规模、效益以及在国民经济中的重要性，划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五等,适用于不同地区、不同条件下建设的防洪、灌溉、发电、供水和治涝等水利水电工程，见表2F311011-1。
对于综合利用的水利水电工程，当按各分项利用项目的分等指标确定的等别不同时，其工程等别应按其中的最高等别确定。
(二）水工建筑物的级别划分水利水电工程中水工建筑物的级别,反映了工程对水工建筑物的技术要求和安全要求。
水利水建筑物等级划分根据其工程规模、效益以及在国民经济中的重要性，分成五等拦河水闸工程的等别，就根据其最大过闸流量其中灌溉、排水泵站的等别，应根据其装机流量与装机功率来确定水利水电工程的永久性水工建筑物的级别应根据建筑物所在工程的等别以及建筑物的重要性确定为五级，分别为主要建筑物l、2、3、4、5级（次要建筑物为3级，3，4，5级，对应是两边多，中间少）临时性水工建筑物的级别：对于份属不同级别的临时性水工建筑物，其级别应按照其中最高级别确定（就高不就低），但对于3级临时性水工建筑物，符合该级别规定的指标不得少于现两项。
水工建筑物的分类及作用：1、挡水建筑物如各种坝和水闸以及沿江河海岸修建的堤防，海塘等2、泄水建筑物；3、输水建筑物，如引水隧洞，引水涵管，渠道，渡槽，倒虹吸等；4、整治建筑物，如顺坝，丁坝，导流堤，护底和护岸等；5、专门建筑物水库与堤防的特征水位：1、校核洪水位。
水库遇大坝的校核洪水时在坝前达到的最高水位（所有最高）2、设计洪水位。
水库遇大坝的设计洪水时在坝前达到的最高水位。
3、防洪高水位。
水库遇下游保护对象的设计洪水时在坝前达到的最高水位。
4、正常蓄水位（正常高水位，设计蓄水位，兴利水位），水库在正常运用的情况下为满足设计的兴利要求在供水期开始应蓄到的最高水位。
5、防洪限制水位（汛前限制水位）。
水库在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。
6、死水位。
水库在正常运用的情况下，允许消落到的最低水位。
它在取水口之上并保证取水口有一定的淹没深度。
堤防工程特征水位1、设防（防汛）水位。
开始组织人员防汛的水位2、警戒水位。
防汛人员必须迅速开赴防汛前线，准备抢险。
3、保证水位。
即堤防的设计洪水位，河道遇堤防的设计洪水时在堤前达到的最高水位。
土石坝的类型土石坝一般按坝高、施工方法或筑坝材料等进行分类。
1、按坝高分类高度：30m以下，低坝高度：30（含30m)-70(含70m），中坝高度：超过70m，高坝2、施工方法分类①均质坝。
坝体断面不分防渗体和坝壳，基本上是由均一的黏性土料（壤土、砂壤土）筑成。
②土质防渗体分区坝。
即用透水性较大的土料作坝的主体，用透水性极小的黏土作防渗体的坝。
包括黏土心墙坝和黏土斜墙坝。
防渗体设在坝体中央的或稍向上游且略为倾斜的称为黏土心墙坝。
防渗体设在坝体上游部位且倾斜的称为黏土斜墙坝，是高、中坝中最常用的坝型。
③非土料防渗体坝。
防渗体由沥青混凝土、钢筋混凝土或其他人工材料建成的坝。
按其位置也可分为心墙坝和面板坝。
土石坝的构造及作用：土石坝的基本剖面是梯形，主要由坝顶构造、防渗体、上下游坝坡、坝体排水、地基处理等细部构造组成。
（一）坝顶构造1 ．坝顶宽度。
坝顶宽度应根据构造、施工、运行和抗震等因素确定。
如无特殊要求，高坝可选用10 －15m , 中、低坝可选用 5 －10m 。
同时，坝顶宽度必须充分考虑心墙或斜墙顶部及反滤层、保护层的构造需要。
2 ．护面。
护面的材料可采用碎石、砌石、沥青或混凝土，IV级以下的坝下游也可以采用草皮护面。
如有公路交通要求，还应满足公路路面的有关规定。
作用是保护坝顶不受破坏。
为了排除雨水，坝顶应做成向一侧或两侧倾斜的横向坡度，坡度宜采用 2 ％－3 ％。
对于有防浪墙的坝顶，则宜采用单向向下游倾斜的横坡。
3 ．防浪墙、坝顶上游侧常设混凝土或浆砌石修建的不透水的防浪墙，墙基要与坝体防渗体可靠地连接起来，以防高水位时漏水，防浪墙的高度一般为 1 . 0 －1 . 2m。
（二）防渗体土坝防渗体主要有心墙、斜墙、铺盖、截水墙等，设置防渗设施的作用是：减少通过坝体和坝基的渗流量；降低浸润线，增加下游坝坡的稳定性；降低渗透坡降，防止渗透变形。
1 ．均质坝。
整个坝体就是一个大的防渗体，它由透水性较小的黏性土筑成。
2 ．黏性土心墙和斜墙。
心墙一般布置在坝体中部，有时稍偏上游并略为倾斜；斜墙布置在坝体的上游，以便于和上游铺盖及坝顶的防浪墙相连接。
黏性心墙和斜墙顶部水平厚度一般不小于3m ，以便于机械化施工。
防渗体顶与坝顶之间应设有保护层，厚度不小于该地区的冰冻或干燥深度，同时按结构要求不宜小于1m 。
3 ．非土料防渗体。
非土料防渗体有钢筋混凝土、沥青混凝土、木板、钢板、浆砌块石和塑料薄膜等，较常用的是沥青混凝土和钢筋混凝土。
（三）土石坝的护坡与坝坡排水1 ．护坡。
土石坝的护坡形式有：草皮、抛石、干砌石、浆砌石、混凝土或钢筋混凝土、沥青混凝土或水泥土等。
作用是防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。
2 ．坝坡排水。
除干砌石或堆石护面外，均必须设坝面排水。
为了防止雨水冲刷下游坝坡，常设纵横向连通的排水沟。
与岸坡的结合处，也应设置排水沟以拦截山坡上的雨水。
坝面上的纵向排水沟沿马道内侧布置，用浆砌石或混凝土板铺设成矩形或梯形。
坝较长时，则应沿坝轴线方向每隔50 －100m 左右设一横向排水沟，以便排除雨水。
（四）土石坝的排水设施1 ．排水设施。
形式有贴坡排水、棱体排水、褥垫排水、管式排水和综合式排水。
坝体排水的作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。
在排水设施与坝体、土基接合处，都应设置反滤层。
其中贴坡排水和棱体排水最常用。
（1 ）贴坡排水。
紧贴下游坝坡的表面设置，它由1 －2 层堆石或砌石筑成，如图2F311012 －3 所示。
贴坡排水顶部应高于坝体浸润线的逸出点，保证坝体浸润线位于冰冻深度以下。
贴坡排水构造简单、节省材料、便于维修，但不能降低浸润线，且易因冰冻而失效，常用于中小型工程下游无水的均质坝或浸润线较低的中等高度坝。
（ 2 ）棱体排水。
在下游坝脚处用块石堆成棱体，顶部高程应超出下游最高水位，超出高度应大于波浪沿坡面的爬高，并使坝体浸润线距坝坡的距离大于冰冻深度。
应避免棱体排水上游坡脚出现锐角，顶宽应根据施工条件及检查观测需要确定，但不得小于 1 . 0m , 棱体排水可降低浸润线，防止坝坡冻胀和渗透变形，保护下游坝脚不受尾水淘刷，多用于河床部分（有水）的下游坝脚处。
2 ．反滤层。
为避免因渗透系数和材料级配的突变而引起渗透变形，在防渗体与坝壳、坝壳与排水体之间都要设置2 －3 层粒径不同的砂石料作为反滤层。
材料粒径沿渗流方向由小到大排列。
三、堤防的构造与作用土质堤防的构造与作用和土石坝类似，包括堤顶、堤坡与戗台、护坡与坡面排水、防渗与排水设施、防洪墙等。
（1）堤顶。
堤顶应向一侧或两侧倾斜，坡度宜采用2%－3%。
（2）堤坡与戗台。
堤高超过6m 的背水坡应设戗台，宽度不宜小于1.5m ；风浪大的海堤、湖堤临水侧宜设置消浪平台，其宽度可为波高的1－2倍，但不宜小于3m 。
（3）护坡与坡面排水。
（4）防渗与排水设施。
（5）防洪墙。
城市、工矿区等修建土堤受限制的地段，宜采用浆砌石、混凝土或钢筋混凝土结构的防洪墙，它们与重力坝的构造相似。
2F311015 熟悉泵站的布置及水泵的分类常用的泵站有灌溉泵站、排涝泵站、灌排结合泵站。
泵站进出水建筑物一般包括引水渠、沉砂及冲砂建筑物、前池、进水池、出水管道和出水池或压力水箱。
水泵的分类及性能：按照其作用原理分可分为叶片泵、容积泵和其他类型泵。
叶片泵按工作原理的不同，可分为离心泵、轴流泵和混流泵三种。
叶片泵的性能参数叶片泵性能参数包括流量、扬程、功率、效率、允许吸上真空高度或必需汽蚀余量、转速等。
其中：1、扬程。
是指单位重量的水从泵进口到泵出口所增加的能量，用 H 表示，单位是 mH2O ，简略为 m 。
水泵铭牌上所标出的扬程是这台泵的设计扬程，即相应于通过设计流量时的扬程，又称额定扬程。
泵的工作扬程总是大于实际扬程（净扬程）。
2、效率。
水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高效率。
水泵内的能量损失可分三部分，即水力损失、容积损失和机械损失。
3、允许吸上真空高度或必需汽蚀余量。
是表征叶片泵汽蚀性能的参数，用来确定泵的安装高程，单位为 m 。
2F311016 熟悉水电站的组成及作用水电站由进水口、引水建筑物、平水建筑物和厂区枢纽组成。
水电站的进水口分有压和无压两种，它是水电站引水系统的首部。
引水建筑物有动力渠道、引水隧洞和压力管道等。
引水隧洞分为有压引水隧洞和无压引水隧洞两种。
平水建筑物包括压力前池和调压室。
2F311017 熟悉渠系建筑物的构造及作用在渠道上修建的水工建筑物称为渠系建筑物，类型主要有渡槽、涵洞、倒虹吸管、跌水与陡坡等。
按支承结构渡槽可分为梁式渡槽、拱式渡槽。
小型渡槽一般采用简支梁式结构，截面采用矩形。
（一）梁式渡槽槽身结构。
梁式渡槽槽身结构一般由槽身和槽墩（排架）组成，主要支承水荷载及结构自重。
（二）拱式渡槽。
拱式渡槽的槽身不再是承重结构，主拱圈是拱式渡槽的主要承重结构。
二、涵洞的构造及作用根据水流形态的不同，涵洞分有压、无压和半有压式。
(二) 洞身构造洞身构造有基础、沉降缝、截水环或涵衣沉降缝：主要是适应地基的不均匀沉降。
截水环或涵衣：对于有压涵洞要在洞身四周设若干截水环或用黏土包裹形成涵衣，用以防止洞身外围产生集中渗流。
三、倒虹吸管的构造和作用倒虹吸管有竖井式、斜管式、曲线式和桥式等，主要由管身和进、出口段三部分组成。
镇墩与支墩。
在管身的变坡及转弯处或较长管身的中间应设置镇墩，以连接和固定管道。
镇墩附近的伸缩缝一般设在下游侧。
在镇墩中间要设置支墩，以承受水荷载及管道自重的法向分量。
四、陡坡和跌水的主要区别在于陡坡是以斜坡代替跌水墙。
2F311020 水利水电工程勘察与测量2F311021了解工程地质和水文地质的条件与分析（一）地质构造：常见的地质构造如产状、褶皱和断层。
产状有三个要素，即走向、倾向和倾角断裂构造可分为两种类型：节理（微小错动）和断层（明显错动）。
断层：是指岩体受力断裂后，在断裂层两侧的岩块发生了显著位移。
处于断层面两侧相互错动的两个断块中位于断层面之上的称为上盘，位于断层面之下的称为下盘。
如按断块之间的相对错动的方向来划分，上盘下降，下盘上升的断层，称正断层；反之，上盘上升，下盘下降的断层称逆断层；如两断块水平互错，则称为平移断层。
二、水利水电工程地质问题分析（一）坝基岩体的工程地质问题：由于坝区岩体中存在的某些地质缺陷，可能导致产生的工程地质问题主要有坝基稳定问题（包括渗透稳定、沉降稳定和抗滑稳定）和坝区渗漏问题（包括坝基渗漏和绕坝渗漏）。
（二）边坡的工程地质问题分析边坡变形破坏的类型和特征：在野外常见到的边坡变形破坏主要有松弛张裂、蠕动变形、崩塌、滑坡四种类型。
在边坡的破坏形式中，滑坡是分布最广、危害最大的一种。
滑坡在坚硬或松软岩层、陡倾或缓倾岩层以及陡坡或缓坡地形中均可发生。
（三）软土基坑工程地质问题分析软土基坑工程地质问题主要包括两个方面：土质边坡稳定和基坑降排水。
