下载文档原格式
淀粉粘合剂配方及制作实验报告姓名： xx学号： ********专业：包装工程学院：包装与印刷工程学院（一）实验目的掌握氧化淀粉粘合剂的制作原理和工艺（二）设计实验思路本实验内容为淀粉粘合剂的配方设计与制作，其实验思路是要求同学根据课堂及教材所介绍的淀粉粘合剂的配方原则和各成分的作用再根据使用淀粉粘合剂的季节、纸张等的不同，在给出的基础配方的基础上拟定出淀粉粘合剂的实际制作配方并制作出来。
通过对黏合剂的性能测试验证锁你配方是否合适，并可调整再制作直至制出符合要求的淀粉粘合剂。
（三）实验记录的内容： T=25.5℃ RH=38%（四）实验设备和药品1、实验设备(1)QND-4B 涂—4粘度计天津材料试验机厂 GB 1723-79(2)D8401—ZH型电动搅拌器天津市华兴科学仪器厂(3)烧杯、量筒、天平、玻璃棒等2、试样药品(1)淀粉（工业级）：黄龙食品工业有限公司 GB12309—90(2)硼砂（四硼酸钠Na2B4O7·10H2O）：天津市北方天医化学制剂厂 GB 632-1993(3)氢氧化钠（片状NaOH）：天津市北方天医化学制剂厂 GB/T 629-1997 XK 13-201-00310(4)硫代硫酸钠（Na2S2O3·5H2O）：天津市北方天医化学制剂厂GB 637-88 XK 13-201-00310(5)硫酸亚铁（FeSO4·7H2O）：天津市北方天医化学制剂厂 GB 664-93 XK 13-201-00310(6)过氧化氢（H2O2）GB/T 6684-2002 XK 13-201-00310(7)消泡剂：二甲基硅油(8)自来水等将淀粉、硫酸亚铁、氢氧化钠、硼砂、硫代硫酸钠按规定量称好备用，用量筒量好过氧化氢备用；烧杯内按配方加入底水。
用水将硫酸亚铁、硫代硫酸钠、氢氧化钠溶解，用热水将硼砂溶解。
（2）配制A、开动搅拌机投入淀粉叫板约5分钟。
此时的颜色为乳白色。
淀粉粘合剂的制作
高强度淀粉粘合剂的制备方法：将玉米淀粉和水经搅拌混合使之溶胀，在搅拌过程中加人催化剂硫酸镍，以使玉米淀粉进行水解，搅拌10min后，加人氢氧化钠水溶液(浓度为25%)，使之糊化，糊化时间为15 min,随后放人氧化剂次抓酸钠，使之氧化，氧化时间为10min，然后加人硫代硫酸钠，反应10min，之后放人硼砂或翻砂水溶液，搅拌10min，最后加人磷酸三丁醋，再搅拌10而n后即得成品(上述各步骤均在搅拌混合中进行，水温应在10IC-13℃之间，水温越高反应时间越短，反之反应时间越长)。
淀粉粘合剂配方
嘿，你问淀粉粘合剂配方啊？那咱就来好好说说。
这淀粉粘合剂啊，其实自己就能做呢。
首先得有淀粉，啥淀粉都行，玉米淀粉、土豆淀粉啥的。
把淀粉倒在一个容器里，就像做饭放面粉似的。
然后加点水，可别加太多了，不然就稀得跟水一样，没法用了。
水加进去之后呢，搅拌搅拌，让淀粉和水充分混合。
这时候的样子就有点像糊糊了。
接着呢，还得加点别的东西。
比如说氢氧化钠，这玩意儿能让淀粉变得更有粘性。
加的时候可得小心点，别弄手上了，不然会烧手的。
加进去之后再搅拌搅拌，你就会发现这糊糊变得更粘了。
还有硼砂也不能少。
硼砂就像个小助手，能让粘合剂更结实。
把硼砂也加进去，继续搅拌。
这时候的淀粉粘合剂就差不多做好了。
打个比方吧，做淀粉粘合剂就像做饭一样，各种材料加进去，搅拌搅拌，就能做出好吃的（好用的）东西来。
我给你讲个例子哈。
我有个朋友开了个小工厂，需要用淀粉粘合剂。
一开始他都是去买，后来觉得太贵了，就想自己做。
他按照上面的方法试了试，还真做出了能用的淀粉粘合剂。
虽然一开始做得不太好，但是慢慢摸索，后来就越来越熟练了。
从那以后，他就省了不少买粘合剂的钱呢。
所以啊，淀粉粘合剂配方很实用呢，大家要是有需要也可以试试。
玉米淀粉粘合剂配方
玉米淀粉粘合剂是一种环保型粘合剂，由于其天然、无毒、无害、易于加工等特点，被广泛应用于各种领域。
本文将介绍玉米淀粉粘合剂的配方及其应用。
一、玉米淀粉粘合剂的配方
1. 玉米淀粉：100g
2. 水：200ml
3. 甘油：10ml
4. 醋酸：10ml
5. 粘度调节剂：适量
二、制作方法
1. 将玉米淀粉加入水中，搅拌均匀。
2. 将甘油和醋酸加入淀粉水中，继续搅拌。
3. 将混合物加热至80℃，持续搅拌10分钟。
4. 关闭火源，继续搅拌至混合物冷却。
5. 加入适量的粘度调节剂，搅拌均匀即可。
三、应用
1. 玉米淀粉粘合剂可用于纸张、纸板、纸箱等的粘合。
2. 玉米淀粉粘合剂可用于木材、竹材、麻杆等的粘合。
3. 玉米淀粉粘合剂可用于纺织品、皮革等的粘合。
4. 玉米淀粉粘合剂可用于食品包装、医药包装等的粘合。
四、注意事项
1. 制作过程中要注意卫生，避免污染。
2. 粘度调节剂的使用量要适量，过多会影响粘合效果。
3. 粘合时要注意温度和压力的控制，以保证粘合效果。
4. 粘合后要进行充分干燥，以避免粘合不牢固。
玉米淀粉粘合剂是一种环保型、易于加工的粘合剂，其配方简单，应用广泛。
在使用过程中，要注意卫生、粘度调节、温度和压力的控制，以保证粘合效果。

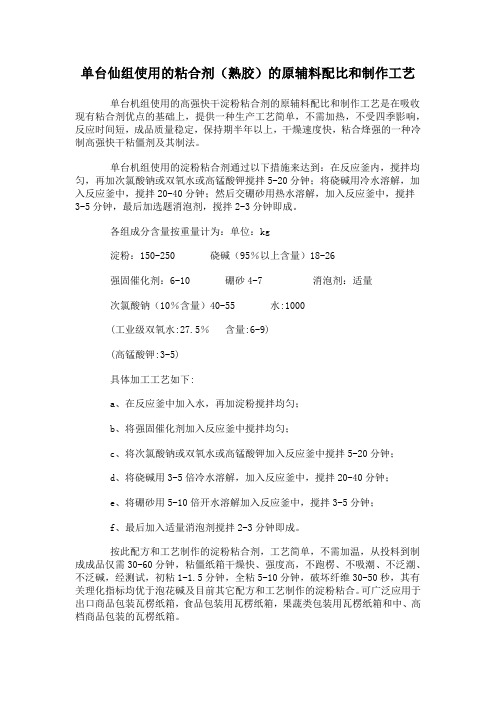

单台仙组使用的粘合剂（熟胶）的原辅料配比和制作工艺单台机组使用的高强快干淀粉粘合剂的原辅料配比和制作工艺是在吸收现有粘合剂优点的基础上，提供一种生产工艺简单，不需加热，不受四季影响，反应时间短，成品质量稳定，保持期半年以上，干燥速度快，粘合烽强的一种冷制高强快干粘僵剂及其制法。
单台机组使用的淀粉粘合剂通过以下措施来达到：在反应釜内，搅拌均匀，再加次氯酸钠或双氧水或高锰酸钾搅拌5-20分钟；将硗碱用冷水溶解，加入反应釜中，搅拌20-40分钟；然后交硼砂用热水溶解，加入反应釜中，搅拌3-5分钟，最后加选题消泡剂，搅拌2-3分钟即成。
各组成分含量按重量计为：单位：kg淀粉：150-250 硗碱（95％以上含量）18-26强固催化剂：6-10 硼砂4-7 消泡剂：适量次氯酸钠（10％含量）40-55 水:1000(工业级双氧水:27.5％含量:6-9)(高锰酸钾:3-5)具体加工工艺如下:a、在反应釜中加入水，再加淀粉搅拌均匀；b、将强固催化剂加入反应釜中搅拌均匀；c、将次氯酸钠或双氧水或高锰酸钾加入反应釜中搅拌5-20分钟；d、将硗碱用3-5倍冷水溶解，加入反应釜中，搅拌20-40分钟；e、将硼砂用5-10倍开水溶解加入反应釜中，搅拌3-5分钟；f、最后加入适量消泡剂搅拌2-3分钟即成。
按此配方和工艺制作的淀粉粘合剂，工艺简单，不需加温，从投料到制成成品仅需30-60分钟，粘僵纸箱干燥快、强度高，不跑楞、不吸潮、不泛潮、不泛碱，经测试，初粘1-1.5分钟，全粘5-10分钟，破坏纤维30-50秒，其有关理化指标均优于泡花碱及目前其它配方和工艺制作的淀粉粘合。
可广泛应用于出口商品包装瓦楞纸箱，食品包装用瓦楞纸箱，果蔬类包装用瓦楞纸箱和中、高档商品包装的瓦楞纸箱。
本粘全剂与普通淀粉粘合剂、泡花碱有关技术指标分析对比如下：表二十六冷制高强快干淀粉粘合剂的工艺流程图如下(搅拌状态):氧化剂自来水--淀粉--强固催化剂--(次氯酸钠、 --5-20分钟双氧水、高锰酸钾）烧碱溶液20-40分钟硼砂溶液3-5分钟消泡剂--成品使用原料及配方：1、玉米淀粉（小麦淀粉、土豆淀粉或薯类淀）：粘合剂的好坏与淀粉质量和用量关系很大。
速干型玉米淀粉胶粘剂速干型玉米淀粉胶粘剂--------------------------------------------------------------------------------2009-05-18 12:39:26原料名称功用重量%玉米淀粉本品主要原料13-18双氧水氧化剂 1.5-3.0氢氧化钠(30%溶液) 糊化剂5-8硼砂交联剂0.2-0.6尿素①助剂0.5-2.0催干剂② 1.2-4.8水加至100.0①尿素:又称脲或碳酰胺。
无色晶体。
大量存在于人类和哺乳动物的尿中。
熔点132.7℃，加热温度超过熔点即分解。
溶于水、乙醇和苯，几乎不溶于乙醚和氯仿。
水溶液呈中性。
生产厂：上海吴泾化工厂、安徽淮南化肥厂、辽宁辽河化肥厂、河北石家庄化肥厂、广州氮肥厂等。
②催干剂:白色至淡黄色粉末，不溶于水，能分散于胶液中，加快胶液使用时的成膜速度。
本品中用以提高胶液干燥速度。
生产厂：上海长风化工厂、河南新郑化工二厂、天津助剂厂等。
制备及使用方法(1)在带搅拌器的反应釜中加入水及玉米淀粉，搅拌使与淀粉完全混匀后，加热至60-65℃，然后加入适量氢氧化钠溶液，调节淀粉液的pH值为9.5-10。
(2)在不断搅拌下加入配方量为1/2量的双氧水，反应20-40分钟。
再投入剩余量的双氧水，再搅拌20-30分钟，进行氧化。
(3)加入剩余的氢氧化钠溶液，使淀粉发生糊化，这时胶液流动性增加，粘度有所下降，并呈透明状。
操作时应注意碱液的用量，氢氧化钠太少，糊化不够，粘合力较差。
反之，氢氧化钠过高，游离碱量多，使胶液的pH值太高，碱性太强。
(4)加入预先用适量水溶解好的硼砂及尿素，不断搅拌20-30分钟，制成半透明状胶液。
(5)最后加入催干剂充分搅匀即制成产品。
使用时代替泡花碱，用作瓦楞纸箱胶粘剂。
来源：涂料中国原文参考：file:///G:/胶水配方/速干型玉米淀粉胶粘剂.htm。
淀粉粘合剂玉米淀粉粘合剂是以玉米淀粉为主要原料,添加氢氧化钠、焦锑酸钾、硼砂等辅料组成的玉米淀粉粘合剂。
玉米淀粉粘合剂被广泛应用于各包装行业上,由于粘接质量好被很多包装用户喜爱。
用途玉米淀粉粘合剂主要用于纸箱、瓦楞纸板等行业。
本剂可以代替沿用已久的碱性泡花碱(即水玻璃)粘合剂,其优点是:生产设备简单,制作方便,投产快,粘合强度高,防潮性也比泡花碱好,而且涂布量和成本却比泡花碱粘合剂低。
原料一、玉米淀粉,将玉米粒经过加工达到下列质量要求:外观白色或微黄色粉末;水分(%)≤14;蛋白质(%)≤0.5;灰分(%)≤0.05;酸度(每100克干淀粉消耗0.1摩尔氢氧化钠)≤15;细度(通过100自筛)(%)≥99;华康动物胶-啫喱胶-果冻胶-环保胶水斑点(个/厘米2)1;气味正常。
二、氢氧化钠,亦称苛性钠、烧碱。
白色固体,呈粒状、片状、棒状或块状。
是强碱,对皮肤、织物、纸张等有强腐蚀性。
吸湿性较强,在空气中易吸收水分和二氧化碳逐渐变成碳酸钠。
易溶于水,同时强烈放热,广泛用于造纸、人造丝、染色、肥皂、石油和其它化学工业。
用作pH值调节剂。
选用工业品。
三、硼砂:学名十水四硼酸钠、焦硼酸钠。
分子式Na2B4O7·10H2O。
无色半透明晶体或结晶粉末。
无臭,味甜涩。
在空气中风化,晶体表面常被白色粉末覆盖。
16毫升冷水、0.6毫升沸水或1毫升甘油可溶解1克硼砂,不溶于乙醇。
水溶液呈碱性反应。
主要用于玻璃和搪瓷工业,在医疗上用作防腐剂和消毒剂。
本剂中用作防腐剂。
选用工业品。
四、焦锑酸钾:白色颗粒或结晶粉末。
溶于热水,微溶于冷水,不溶于乙醇。
本剂中起氧化作用和稳定作用。
选用工业品。
配方玉米淀粉50;焦锑酸钾1;硼砂6.5;固体氢氧化钠18。
制备方法玉米经浸泡、分离、洗涤、研磨、脱水等工序制成类似于普通面粉的玉米淀粉,称取其重量50份,用133份水调制成玉米淀偻奖。
用氢氧化钠水溶液(18份氢氧化钠用30份水溶解而成)进行胶化,在70℃下混合30分钟,并与300份冷水混合,搅拌均匀得液体A。
淀粉胶增强剂使用说明亦称作快速干燥剂，固体粉末状，无毒无味，使用方便，效果显著，节约成本，提高质量，分自动线生胶专用和手工裱纸贴面熟胶专用两种，主要功能加快干燥速度，进而提高车速，提高粘结力,防止潮湿,增强纸板边压强度。
生胶生产工艺及配方:载体(水+淀粉+烧碱)+主体(水+淀粉+增强剂+硼砂) 1、将上釜原料按顺序加入上搅拌釜,反应20-30分钟。
2、将下釜原料按顺序加入下搅拌釜，搅拌10-20分钟。
3、将上釜胶体慢慢加入下釜中，搅拌20-40分钟即可。
熟胶生产工艺及配方:1 在反应釜中加入水，再加淀粉搅拌均匀；2 将增强剂加入反应釜中搅拌均匀；3 将次氯酸钠或双氧水或高锰酸钾加入反应釜中搅拌5-30分钟；4 将烧碱用3-5倍冷水溶解，加入反应釜中，搅拌20-60分钟；5 将硼砂用5-10倍开水溶解加入反应釜中，搅拌3-5分钟；6 最后加入适量消泡剂搅拌2-3分钟即成。
按此配方和工艺制作的淀粉粘合剂，工艺简单，不需加温，从投料到制成成品仅需30-90分钟，粘合的纸箱干燥快、强度高、不跑楞、不吸潮、不泛碱。
本系列粘合剂经测试，初粘1-1.5分钟，全粘5-10分钟，破坏纤维30-50秒，其有关理化指标均优于泡花碱及目前其它配方和工艺制作的淀粉粘合。
可广泛应用于出口商品包装瓦楞纸箱，食品包装用瓦楞纸箱，果蔬类包装用瓦楞纸箱和中、高档商品包装的瓦楞纸箱。
1.单面瓦楞纸板复面用胶（重量比）：水：1000 双氧水：5-7 (高锰酸钾:2.5-3.5)淀粉:170 烧碱:20增强剂:10 硼砂:7 消泡剂:适量2.高强瓦楞纸两面施胶(重量比):水:1000 双氧水:6-8 (高锰酸钾:3-3.5)淀粉:180 烧碱:22增强剂:10 硼砂:7 消泡剂:适量3. 高强瓦楞纸两面施胶、普通瓦楞纸粘合用胶、纸板与纸板复合用胶、蜂窝纸芯粘合用胶(重量比)水:1000 双氧水:7-10 (高锰酸钾:3.5-4)淀粉:200 烧碱:24增强剂:12 硼砂:7.5 消泡剂:适量4.自动贴面机生产用胶、普通瓦楞纸粘合用胶、纸板与纸板复合用胶(重量比):水:1000 双氧水:14-18 (高锰酸钾:6-9)淀粉:250 烧碱:25增强剂:15 硼砂:7.5 消泡剂:适量5.自动贴面机及蜂窝纸板生产用胶(重量比):水:1000 双氧水:15-25 (高锰酸钾:8-13)淀粉:300 烧碱:28增强剂:15 硼砂:7.5 消泡剂:适量6.自动贴面机及蜂窝纸板生产用胶(重量比):水:1000 双氧水:20-25 (高锰酸钾:10-15)淀粉:350 烧碱:29增强剂Q:15 硼砂:7.5 消泡剂:适量。
玉米淀粉胶水配方玉米淀粉胶水是一种普遍使用的加工时用的胶水，能够实现各种产品的强力粘接，它可用于瓷砖、树脂、木材、玻璃等各种材料间的接合和装饰粘接，具有卓越的抗水性和耐久性。
本文将介绍一款非常有效的玉米淀粉胶水配方，它可以提供强有力的粘结功能。
玉米淀粉胶水的配方是：用一种质量高的玉米淀粉，在适当的容器中加入400克水，在搅拌机上搅拌，直到达到一定的浓度；然后，小心的加入适量的清水（调节淀粉的浓度），搅拌均匀，再加入100克醋酸（调节淀粉的粘度）和100克碳酸钙（调节淀粉的软度），在搅拌机上搅拌，搅拌时间要求10分钟以上；最后，加入一定量的醋酸盐（调节玉米淀粉的酸化度），搅拌均匀，就可以得到该玉米淀粉胶水的配方了。
玉米淀粉胶水是一种非常有效的加工胶水，可以有效地连接两个不同材料之间的表面，它具有强大的粘合力，可以将两个不同类型的物体紧密地粘在一起，使用起来也比较方便。
同时，玉米淀粉胶水还具有优异的耐化学性，可以抵抗一定程度的水和腐蚀性物质，具有良好的防水性能和耐久性，为用户提供了更简便、安全的粘接效果。
此外，玉米淀粉胶水在使用过程中还具有一定的耐温性，即涂层可以承受最高达到80℃的温度，而且在此温度下粘接强度仍然很高，粘接范围也很大，可以使用于多种材料，能满足各种不同的应用需求。
同时，玉米淀粉胶水可以通过添加不同的颜料成分来改变颜色，达到不同的装饰效果，具有非常好的美观性。
通过不同的配方，可以实现玉米淀粉胶水及其制品的多种特性。
以上是玉米淀粉胶水的配方以及其相关特性的介绍，相信大家使用起来会觉得非常方便、实用。
玉米淀粉胶水的配方比较复杂，一般情况下我们推荐大家使用正规渠道购买，使用过程中要严格按照说明书使用，小心操作，以免破坏玉米淀粉胶水的质量，造成不必要的损失。
第29卷第1期2000年3月陕 西 化 工SHAA N XI CHEM ICA L IN DU ST RYV o l.29No.1 M ar.2000 快干型玉米淀粉粘合剂的研制瞿 军(江苏省化工研究所,南京210024)何玉生(浙江大学化工学院,杭州310027)王晓冬(商丘市商品检验局,476100)摘 要:研究了快干型玉米淀粉粘合剂制备方法,讨论了氧化剂、碱、催干剂、交联剂和其它因素对产品性能的影响,得到了最佳的工艺配方为:6份水,0.03份氧化剂,0.05份碱,0.03份催干剂,0.03份交联剂,1份淀粉。
用该法制得的玉米粘合剂具有良好的初粘度和干燥速度(干燥时间≤20m in)。
关键词:玉米淀粉;粘合剂;快干 瓦楞纸箱是现代包装中用量最大的包装器材,其常用的粘合剂有泡花碱、高分子乳胶及淀粉。
用泡花碱作为粘合剂制得的纸箱耐湿、耐压性能差且有腐蚀,外贸出口早已禁止使用。
合成高分子乳胶性能较好,但成本太高,且不易降解,故应用不广泛。
淀粉粘合剂具有资源丰富、制作简单、无毒等特点,是一种符合绿色包装要求的产品[1]。
因而近年来发展较快,在出口纸箱中用量不断增加。
但传统方法制得的这种粘合剂的干燥速度过慢,初粘性较低,使得纸箱生产周期延长,纸坯容易变软;而且在生产过程中一般都需要专门的干燥设备,因而阻碍了它的进一步推广使用。
在众多工作者[2,3]的工作基础上,作者采用热制氧化淀粉法,选用适当的催干剂和增稠剂对淀粉加以改性,提高其干燥速度和改善渗透性,研制出快干型淀粉粘合剂。
该产品具有制作工艺简单、投资少、价格低、干燥速度快等特点。
1 实验部分1.1 原料与仪器过氧化氢(35%)、氢氧化钠、四硼酸钠、脲均为工业级;玉米淀粉,产地浙江富阳和山西。
超级恒温槽、搅拌器、调速电机、NDJ-5型涂-4粘度计。
1.2 实验操作将淀粉投入盛有温水的反应杯中进行搅拌,配制成淀粉糊;用20%的NaOH溶液调pH值到10～12;搅拌加入一定量的双氧水和少量催化剂,在60℃下氧化20min左右;加入适量的20%NaOH 溶液,在60℃下糊化30min左右;加入硼砂的水溶液,络合交联20min;加入催干剂,即制得快干型粘合剂。
