机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

《机械制图》含答案单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。

正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。

正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。

正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。

正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。

正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

3、AB、CD直线的正面投影应标记为（）。

正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。

正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。

正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。

正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。

正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

机械制图一、多项选择题（本大题共40分，共10小题，每小题4分）1.机械制图课程的主要任务是：（）A.培养工程师的基本素质B. 了解现代制造技术及过程C,掌握三种绘图方法D.熟悉有关工程图样的国家标准2.三视图的投影规律是：（）A.三等B.长对正C,宽相等D.高平齐3.线性尺寸标注的四要素，通常是：（）A.尺寸界限B.尺寸线C,终端小点D.尺寸数字E.尺寸箭头4.机械制图课程的主要内容是：（）A.用铅笔绘制工程图样B.绘制三视图C.使用计算机绘制CAD图样D.绘制剖视图和断面图5.平面可用几何元素来表示，下列正确定义平面的是：（）A.三点确定一平面B.任意4点C,直线与线外一点D.平行两直线E.两直线F. 一个点6.机械制图课程的学习方法是：（）A.联系实际B.大量练习C.遵守国标D.认真严谨7.尺寸标注的基本要求是：（）A.正确B.完整C.清晰D.合理E.仿宋字8.三视图的绘图步骤是：（）A.形体分析B.选主视图C,布置视图D.画出底图E.图线描深9.尺寸标注的基本规则是：（）A.结构的真实大小和比例有关B.默认单位为毫米C. 一个尺寸可多次标注D.标注的尺寸为完工后的尺寸10.在投影图中，判断点是否在直线上，可选三种判定方法：（）A. 一般位置线时，已知点的任两投影在直线的同面投影上，则点在线上。

B.投影面的平行线时，点的2面投影都在直线的同面投影上，则点在线上。

C,满足简比不变，则点在直线上D.投影面的平行线时，点的3面投影都在直线的同面投影上，则点在线上。

二、判断题（本大题共60分，共15小题，每小题4分）1.我们可用“四心法”或“同心法”画出椭圆图形。

（）2.直线的投影可以由直线两端点的同面投影的连线来确定。

（）3.点的“给2求3”，就是已知点的任意两面投影，就能迅速、唯一地确定它的第3面投影。

（）4.当多种图线重合时，优先绘制的顺序是：粗实线、细虚线、细点画线、其它线。

（）5.对圆弧的标注符号，一般地讲：大于半圆时在数字前加标小；小于等于半圆时加标R o （）6.标注球面半径或直径时，应在尺寸数字前加注“SR”、“S①”，但在不至引起误会时，也可不加。

机械制图习题（含答案）一、单选题（共26题，每题1分，共26分）1.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A2.与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A3.点的正面投影和侧面投影的连线（）。

A、平行于ox 轴B、垂直于 oz 轴C、垂直于 OY 轴D、垂直于 ox 轴正确答案：B4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、3B、4C、2.5D、2正确答案：D5.点的x坐标越大，其位置越靠（）。

A、左B、前C、右D、后正确答案：A6.如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、平行C、异面D、交叉正确答案：B7.一对互相啮合的齿轮它们的（）必须相等。

A、分度圆直径B、模数和压力角C、模数和齿数D、齿数正确答案：B8.主视图与俯视图（）。

A、宽不等B、高平齐C、宽相等D、长对正正确答案：D9.切割立体的平面称为（）。

A、截交线B、截平面C、截切体D、截断面正确答案：B10.一般位置平面对于三个投影面的投影特性为（）。

A、真实性B、没变化C、积聚性D、收缩性正确答案：D11.已知空间点 A（0，0，20），该点在（）上A、Z 轴上B、V面上C、H面上D、W 面上正确答案：A12.在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、表面螺纹B、标准螺纹C、外螺纹D、内螺纹正确答案：C13.齿轮属于（）。

A、标准件B、零部件C、常用件D、一般零件正确答案：C14.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、六C、五D、四正确答案：A15.水平面在侧投影面的投影特性为（ )。

A、积聚性B、收缩性C、类似性D、真实性正确答案：A16.Α4 图纸的大小为Β×L：（）A、420×297B、841×1189C、210×297D、841×594正确答案：C17.逆时针旋入的螺纹为（）。

《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。

A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。

A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。

《机械制图》练习题1班级姓名得分一．填空题1、图框线用________画出；不可见轮廓线用________画出。

2、标题栏位于图纸的________。

3、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。

4、图纸的基本幅面有____；____；____；____；____五种。

5、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。

6、________，________，________均符合国家标准的螺纹，称为标准螺纹。

7、导程S和螺距P的关系是________。

8、表面粗糙度符号顶角为________度。

9、符号表示该表面是用________________方法获得的。

10、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________。

二．是非题1、尺寸标注不应封闭。

（）2、非回转体类零件的主视图一般应选择工作位置。

（）3、表达一个零件，必须画出主视图，其余视图和图形按需选用。

（）4、铸造零件应当壁厚均匀。

（）5、上下偏差和公差都可以为正，为负和为0。

（）三．作图题1、三角形EFG在平面ABCD上，求其H面投影。

2、完成螺栓连接的图样。

3、补全W投影。

4、求作W投影。

5、求作相贯线V、W投影。

6、由轴测图补画视图。

7、将物体的主视图改画成剖视图。

《机械制图》练习题21、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

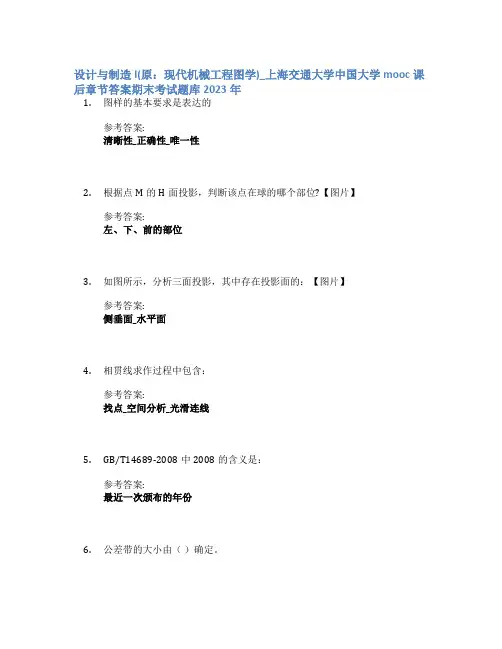

设计与制造I(原：现代机械工程图学)_上海交通大学中国大学mooc课后章节答案期末考试题库2023年1.图样的基本要求是表达的参考答案:清晰性_正确性_唯一性2.根据点M的H面投影，判断该点在球的哪个部位?【图片】参考答案:左、下、前的部位3.如图所示，分析三面投影，其中存在投影面的：【图片】参考答案:侧垂面_水平面4.相贯线求作过程中包含：参考答案:找点_空间分析_光滑连线5.GB/T14689-2008中2008的含义是：参考答案:最近一次颁布的年份6.公差带的大小由（）确定。

参考答案:标准公差7.组合体的组合形式主要有：叠加、挖切、相切、截交、相贯。

参考答案:正确8.当孔的上偏差小于相配合的轴的上偏差，而大于相配合的轴的下偏差时，此配合的性质是参考答案:过渡配合9.如图所示：【图片】参考答案:a¢ax反映点A到H面的距离10.GB/T14689-2008中GB的含义是：参考答案:国家标准11.在平面上作直线，可以采用的方法有：两点法、一点一方向法参考答案:正确12.基本偏差是参考答案:上偏差或下偏差13.在绘制工程图样时，以下哪个工具是不能用的：参考答案:毛笔14.AB和AC两直线为【图片】参考答案:相交两直线_垂直两直线15.凡在配合中可能出现间隙的，其配合性质一定属于间隙配合。

参考答案:错误16.零件的实际偏差只要在尺寸公差的范围内，零件的尺寸就合格。

参考答案:正确17.基孔制是孔的基本偏差一定，而通过改变轴的基本偏差而形成各种配合的一种制度。

参考答案:正确18.一次辅投影可以得到一般位置平面的真形参考答案:错误19.点在直线上，该点分直线段成两段，其长度之比在各投影中均相等参考答案:正确20.通过一次辅投影，可以完成以下变换参考答案:一般位置平面转换为垂直面_垂直面转换为平行面21.相贯线都用参考答案:其他都不对22.两圆柱相交，相贯线的形状可以是:参考答案:矩形_空间曲线_椭圆23.放大的比例包括：参考答案:10:1_5:124.点画线、双点画线的首尾应为线段，且应超出轮廓线2-5mm。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。
