(完整版)机械制图判断题题库及答案

机械制图试题库与参考答案一、单选题（共26题，每题1分，共26分）1.标题栏中不一定填写零件的（）A、比例B、重量C、名称D、材料正确答案：B2.点的x坐标越大，其位置越靠（）。

A、后B、前C、右D、左正确答案：D3.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、向视图B、斜视图C、局部视图D、剖视图正确答案：C4.立体被平面切割（截切），所形成的形体称为（）。

A、截交线B、截平面C、截断面D、截切体正确答案：D5.轴上键槽的移出断面图主要是为了表达键槽的（）。

A、高度B、宽度C、长度D、深度正确答案：D6.机械图样中，表示可见轮廓线采用( )。

A、粗实线B、细实线C、细点画线D、波浪线正确答案：A7.等于半圆的圆弧应该标注（）。

A、直径B、都可以C、角度D、半径正确答案：D8.铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A9.两圆柱齿轮轴线之间的最短距离称为（）。

A、中心距B、全齿高C、齿距D、分度圆正确答案：A10.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、标注D、剖面符号正确答案：B11.右视图是（）。

A、由左向右投影B、由前向后投影C、由右向左投影D、由后向前投影正确答案：C12.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A13.Φ50+0.025 表示( )A、最大尺寸是Φ50 ㎜B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最小尺寸是Φ50.025正确答案：C14.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、高度C、宽度D、长度正确答案：C15.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、分度圆直径C、模数和压力角D、模数和齿数正确答案：C16.可能具有间隙或过盈的配合称为（）。

A、不明确性质B、过盈配合C、间隙配合D、过渡配合正确答案：D17.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、倾斜线B、一般位置直线D、垂直线正确答案：C18.用剖切面完全地剖开机件后所得的视图，称为（）。

机械制图复习题含参考答案一、单选题（共26题，每题1分，共26分）1.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、圆锥体B、球体C、长方体D、圆柱体正确答案：D2.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、三点C、一点D、四点正确答案：A3.机械制图的线条规范中，看不见的轮廓线用（）绘制。

A、双折线B、粗实线C、点画线D、细虚线正确答案：D4.机械图样中，表示可见轮廓线采用( )。

A、波浪线B、粗实线C、细实线D、细点画线5.一对互相啮合的齿轮它们的（）必须相等。

A、模数和压力角B、模数和齿数C、齿数D、分度圆直径正确答案：A6.当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A7.机械图样中，表示轴线、对称中心线等采用（）。

A、粗实线B、波浪线C、细实线D、细点画线正确答案：D8.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。

A、总宽B、总长C、总高D、轴线9.立体被平面切割（截切），所形成的形体称为（）。

A、截平面B、截切体C、截断面D、截交线正确答案：B10.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、牙型C、线数D、导程正确答案：A11.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、特殊性C、普遍性D、收缩性正确答案：D13.在图样中不可用粗实线来表示的是（）。

B、螺纹牙顶线C、可见轮廓线D、尺寸线正确答案：D14.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、1B、3C、4D、2正确答案：A15.齿轮属于（）。

(完整版)机械制图判断题题库及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN三、判断题1.图纸幅号的基本代号有五种。

（对）2.为了看图方便，建议尽可能按原值比例画图。

（对）3.轴线和对称中心线用细虚线绘制。

（错）4.机械制图中通常采用两种线宽，粗、细线的比例为2:1.（对）5.图样中的尺寸以cm为单位时，不必标注计量单位的符号。

（错）6.圆的直径数字前面加注“R”。

（错）7.锥度符号的方向应与圆锥方向一致。

（对）8.确定各组成部分之间相对位置的尺寸称为定位尺寸。

（对）9.画平面图形时，应先画基准线。

（对）10.物体上垂直于投影面的平面，其投影积聚成一条直线。

（对）11.由上向下投射，在水平面上得到的视图，称为左视图。

（错）12.主视图反映物体的上、下和前后的相对位置关系。

（错）13.点的V面投影和H面投影的连线垂直于OX轴。

（对）14.与三个投影面都处于倾斜位置的直线称为一般位置直线。

（对）15.平行于一个投影面，垂直于另两个投影面的平面称为投影面平行面。

（对）16.三视图的投影规律可以表示为：主视图与俯视图要保持高平齐的投影关系。

（错）17.俯视图的上方表示物体的前方。

（错）18.侧垂线的正面投影积聚为一点。

（错）19.棱柱、棱锥属于平面体。

（对）20.与三个投影面都倾斜的平面称为一般位置平面。

（对）21.画圆柱的三视图时，应先画出圆的中心线和圆柱轴线的各面投影。

（对）22.截交线为封闭的平面图形。

（对）23.平面与圆柱相交时，根据截平面与圆柱轴线相对位置的不同可形成三种不同形状的截交线。

（对）24.截平面与圆柱轴线垂直时得到的截交线为圆。

（对）25.角度尺寸数字一律水平书写。

（对）26.绘图时应采用国家标准规定的图线线型，粗实线表示可见轮廓线。

（对）27.细实线表示不可见轮廓线。

（错）28.图样中比例2:1是缩小比例。

（错）29.图样中的汉字应写成长仿宋体。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

1.绘制圆的对称中心线时应用粗实线绘制。

×2.机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。

×3.图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。

×4.图样中标题栏通常放在图框的左下角。

×5.斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。

×6.侧垂线的正面投影和侧面投影均反映实长。

×7.一般位置直线在三个投影面上的投影都小于实长。

√8.空间互相平行的线段，在同一轴测投影中一定互相平行。

√9.点的正面投影与水平面的投影的连线一定垂直与 X 轴。

√10.当点的 X .Z 坐标为零时，点在 W 投影面上。

×11.正垂线的正面投影和侧面投影均反映实长。

×12.在尺寸标注中，凡是圆弧必须加注符号 R。

×13.图纸的幅面要符合国标， A2 号图纸的大小约为是 A4 号的 2 倍。

×14.同一图样中，同类图线的宽度应基本一致。

√15.规定每张图样都要画出图框，图框线用粗实线。

√16.尺寸线用细实线绘制。

√17.在标注直径时，应在尺寸数字前加注符号“Φ”。

√18.线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。

√19.投影法可分为中心投影法和平行投影法两大类。

√20.三个投影面两两相交的交线 OX.OY .OZ 称为投影轴，三个投影轴相互垂直且交于一点 O，称为原点。

√21.投射线相互垂直的投影法称为平行投影法。

×22.主视图反映了物体的上 .下和左.右位置关系。

√23.两形体表面相交时，相交处有分界线，视图上应画出表面交线的投影。

√24.基本视图中左视图是由左向右投射所得的视图。

√25.平面立体主要有棱柱和圆柱两大类。

×26.铅垂线在 H 面的投影积聚为一个点。

√27.正平线的水平投影反映实长。

×28.丁字尺主要用来画水平线。

《机械制图》模拟考试题（附答案）一、判断题（共100题，每题1分，共100分）1、推拔销之锥度为 1 ： 50 。

A、正确B、错误正确答案：A2、退刀槽和砂轮越程槽可按“槽宽×直径”的形式标注。

A、正确B、错误正确答案：A3、装配图必须有明细栏A、正确B、错误正确答案：A4、水平面的水平投影积聚为直线。

A、正确B、错误正确答案：B5、尺寸公差有可能是负值A、正确B、错误正确答案：B6、螺钉旋转一周，就沿轴向位移三个螺距者为三线螺纹。

A、正确B、错误正确答案：A7、同一标称直径之细螺纹，可有不同之节距。

A、正确B、错误正确答案：A8、用剖视图来表示物体内部特征，比用虚线表示之视图要清楚。

A、正确B、错误正确答案：A9、装配图上已注明的尺寸，零件图上可以省略。

A、正确B、错误正确答案：B10、420×594为4张A4的大小。

A、正确B、错误正确答案：A11、汉字的书写应求端正划一，大小间隔适当，清晰易认即可。

A、正确B、错误正确答案：A12、在相同工件条件下，钻头直径愈小，转速要愈快。

A、正确B、错误正确答案：A13、与他件组合有关之尺寸称为功能尺寸。

A、正确B、错误正确答案：A14、一个实心小圆点，有时可以代替相邻的两箭头。

A、正确B、错误正确答案：A15、沿垂直轴线方向所量得之螺峰与螺谷间的距离称为螺距。

A、正确B、错误正确答案：B16、平面与回转体相交，截交线在特殊情况时可能由直线和曲线或完全由直线组成A、正确B、错误正确答案：A17、薄片弯曲物体，仅用一视图表示即可。

B、错误正确答案：B18、槽孔之表面符号可用指引线引至适当位置标注。

A、正确B、错误正确答案：A19、多个同方向之位置尺寸，应用基准面标注法标注之。

A、正确B、错误正确答案：A20、一物体之各视图，剖面线需保持相同的间隔与方向。

A、正确B、错误正确答案：A21、机件表面局部特殊处理之范围须加细链线表明。

A、正确B、错误正确答案：B22、长仿宋体汉字，字宽为字高的 4 ／ 3 倍。

机械制图测试题（附答案）一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、宽度方向D、长度方向正确答案：C3.椭圆画法最常用的为( )。

A、二圆心近似法B、同心圆法C、三圆心近似法D、四圆心近似法正确答案：D4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、4B、2.5C、2D、3正确答案：C5.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、局部视图C、向视图D、斜视图正确答案：B6.机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C7.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：D8.在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、外螺纹B、标准螺纹C、内螺纹D、表面螺纹正确答案：A9.主、俯视图之间的投影关系为：（）。

A、长对正B、高平齐C、宽相等D、以上都不对正确答案：A10.正投影的基本特性主要有真实性、积聚性、（）。

A、特殊性B、普遍性C、统一性D、收缩性正确答案：D11.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、长度C、高度D、宽度正确答案：D12.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、放大画法B、缩小画法C、省略画法D、简化画法正确答案：D13.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、一点C、四点D、三点正确答案：A14.确定平面图形的尺寸位置的几何元素称为（）。

A、定形尺寸B、尺寸基准C、定位尺寸D、基本尺寸正确答案：B15.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

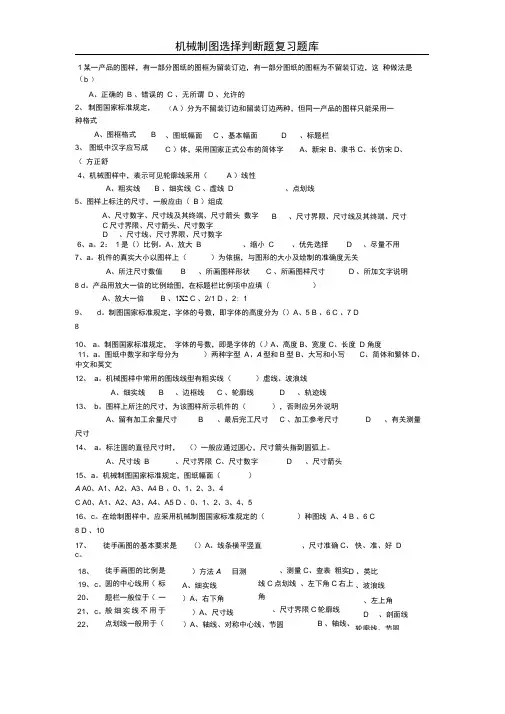

机械制图选择判断题复习题库17、c 。

徒手画图的基本要求是 （）A 、线条横平竖直 、尺寸准确C 、 快、准、好 D 18、 19、 c 。

20、21、 c 。

22、徒手画图的比例是圆的中心线用（ 标题栏一般位于（ 一般细实线不用于 点划线一般用于（）方法A A 、细实线 ）A 、右下角 ）A 、尺寸线目测 ）A 、轴线、对称中心线、节圆、测量C 、查表 粗实线C 点划线 、左下角C 右上角、尺寸界限C 轮廓线B 、轴线、D 、类比、波浪线、左上角D、剖面线轮廓线、节圆1某一产品的图样，有一部分图纸的图框为留装订边，有一部分图纸的图框为不留装订边，这 种做法是（b ）A 、正确的B 、错误的C 、无所谓D 、允许的（A ）分为不留装订边和留装订边两种，但同一产品的图样只能采用一 、图纸幅面 C 、基本幅面D 、标题栏C ）体，采用国家正式公布的简体字A 、新宋B 、隶书C 、长仿宋D 、4、机械图样中，表示可见轮廓线采用（A ）线性5、图样上标注的尺寸，一般应由（ B ）组成A 、尺寸数字、尺寸线及其终端、尺寸箭头 数字C 尺寸界限、尺寸箭头、尺寸数字 D 、尺寸线、尺寸界限、尺寸数字6、a 。

2： 1是（）比例。

A 、放大 B 、缩小 C 、优先选择 D 、尽量不用7、a 。

机件的真实大小以图样上（）为依据，与图形的大小及绘制的准确度无关 A 、所注尺寸数值B、所画图样形状C 、所画图样尺寸D 、所加文字说明8 d 。

产品用放大一倍的比例绘图，在标题栏比例项中应填（）A 、放大一倍B 、1X2C 、2/1D 、2: 19、 d 。

制图国家标准规定，字体的号数，即字体的高度分为（）A 、5 B 、6 C 、7 D 810、 a 。

制图国家标准规定， 字体的号数，即是字体的（）A 、高度B 、宽度C 、长度 D 角度中文和英文12、 a 。

机械图样中常用的图线线型有粗实线（）虚线、波浪线A 、细实线B、边框线C 、轮廓线D、轨迹线13、 b 。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

机械制图考试题和答案一、填空题（每空1分，共20分）1. 机械制图中，图线的基本类型有：细实线、粗实线、虚线、点划线和______。

答案：双点划线2. 机械制图中，尺寸线应与被标注的线段______。

答案：平行3. 机械制图中，尺寸数字应写在尺寸线的______。

答案：上方或外侧4. 在机械制图中，如果一个物体的某一部分被遮挡，则该部分可以用______表示。

答案：虚线5. 机械制图中，比例尺是用来表示图上距离与实际距离之间的______。

答案：比例关系6. 机械制图中，剖面线一般采用______线型。

答案：细实线7. 在机械制图中，如果需要表示物体的内部结构，可以使用______。

答案：剖视图8. 机械制图中，常见的螺纹类型有普通螺纹、管螺纹和______。

答案：特殊螺纹9. 机械制图中，标注角度时，应使用______符号。

答案：∠10. 在机械制图中，局部放大图通常用______表示。

答案：圆圈二、选择题（每题2分，共20分）1. 机械制图中，以下哪种线型表示中心线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C2. 机械制图中，以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：A3. 机械制图中，以下哪种线型表示不可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C4. 机械制图中，以下哪种线型表示轴线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D5. 机械制图中，以下哪种线型表示对称中心线？A. 粗实线B. 细实线C. 虚线D. 双点划线答案：D6. 机械制图中，以下哪种线型表示断裂线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D7. 机械制图中，以下哪种线型表示剖面线？A. 粗实线B. 细实线C. 虚线D. 点划线8. 机械制图中，以下哪种线型表示尺寸线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B9. 机械制图中，以下哪种线型表示螺纹？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B10. 机械制图中，以下哪种线型表示孔的中心线？B. 细实线C. 虚线D. 点划线答案：C三、判断题（每题2分，共20分）1. 机械制图中，所有图线均应清晰、准确。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图试题与参考答案一、单选题（共26题，每题1分，共26分）1.空间点A的正面投影标记为：（）A、a，B、aC、AD、a,,正确答案：A2.制造机件所用的图，通常称为( )。

A、设计图B、机构图C、制配图D、工作图正确答案：D3.椭圆画法最常用的为( )。

A、三圆心近似法B、二圆心近似法C、四圆心近似法D、同心圆法正确答案：C4.下列比例当中表示缩小比例的是（）。

A、1B、2:1C、1:2D、1:1正确答案：C5.在绘制草图时，线条加深的顺序是（）。

A、一边加深图形一边注尺寸和写字;B、加深图形和注尺寸及写字不分先后C、先注尺寸和写字后加深图形;D、先加深圆或圆弧后加深直线;正确答案：D6.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于oy轴正确答案：A7.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A8.轴上键槽的移出断面图主要是为了表达键槽的（）。

A、高度B、长度C、宽度D、深度正确答案：D9.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、极限尺寸D、尺寸偏差正确答案：A10.允许尺寸变化的两个界限值，称为（）。

A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：D11.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、剖面符号C、箭头D、标注正确答案：C12.机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、粗实线B、细实线C、细点画线D、波浪线正确答案：D13.螺纹的公称直径指的是（）。

A、大径B、中径C、小径D、直径正确答案：A14.Α0 图纸的大小为Β×L：（）A、841×1189B、841×594C、210×297D、420×297正确答案：A15.下列线条中如在图形上重复时，最优先者为( )。

机械制图试题库含答案一、单选题（共26题，每题1分，共26分）1.图纸装订成册折迭时，图面之标题栏必须折在( )。

A、底面B、内侧C、背面D、上面正确答案：D2.不规则连续细实线为( )。

A、隐藏线B、指引线C、轮廓线D、折断线正确答案：D3.如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、交叉B、垂直C、相交D、平行正确答案：C4.螺纹联接是一种( )。

A、具有防松装置的为不可拆联接，否则为可拆联接B、具有自锁性能的为不可拆联接，否则可拆C、可拆联接D、不可拆联接正确答案：C5.在图样中不可用粗实线来表示的是（）。

A、尺寸线B、图框线C、可见轮廓线D、螺纹牙顶线正确答案：A6.Α0 图纸的大小为Β×L：（）A、420×297B、841×594C、841×1189D、210×297正确答案：C7.下列属空间曲线的是( )。

A、螺旋线B、双曲线C、椭圆D、拋物线正确答案：A8.内螺纹在规定画法中大径用（）绘制。

A、虚线B、细实线C、点画线D、粗实线正确答案：B9.点的正面投影和侧面投影的连线（）。

A、平行于ox 轴B、垂直于 ox 轴C、垂直于 oz 轴D、垂直于 OY 轴正确答案：C10.向视图的箭头应尽量配置到（）。

A、右视图B、后视图C、左视图D、主视图正确答案：D11.标题栏中不一定填写零件的（）A、比例B、重量C、名称D、材料正确答案：B12.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、实际尺寸C、基本尺寸D、尺寸偏差正确答案：D13.用于薄壁零件联接的螺纹，宜采用( ).A、三角形粗牙螺纹B、三角形细牙螺纹C、矩形D、梯形螺纹正确答案：B14.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、斜视图C、向视图D、局部视图正确答案：D15.当轴的公差带完全在孔的公差带之上时，属于（）配合。

机械制图考试题（含参考答案）一、单选题（共26题，每题1分，共26分）1.水平面在侧投影面的投影特性为（ )。

A、类似性B、积聚性C、收缩性D、真实性正确答案：B2.图样上的尺寸是零件的（）尺寸。

A、下料B、最后完工C、毛胚D、修理正确答案：B3.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、y 坐标C、不能判断D、x 坐标正确答案：A4.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D5.基本偏差是指（）。

A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.如果空间两直线的三面投影都平行，则两直线一定（）。

A、平行B、交叉C、相交D、异面正确答案：A7.机械图样中，表示可见轮廓线采用( )。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A8.在空间既不平行也不相交的两直线，叫（）直线。

A、平行B、相交C、垂直D、交叉正确答案：D9.使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、9C、12D、24正确答案：D10.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、斜视图B、局部视图C、剖视图D、向视图正确答案：B11.点的x坐标越大，其位置越靠（）。

A、前B、右C、左D、后正确答案：C12.主视图与俯视图（）。

A、高平齐B、宽不等C、宽相等D、长对正正确答案：D13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、点划线D、细实线正确答案：D14.截交线所围成的截面图形称为（）。

A、截平面B、截断面C、截切体D、截交线正确答案：B15.分规的用途是( )线段和等分线段。

A、量取B、等分与画圆C、转量长度与画圆D、画圆正确答案：A16.在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、表面螺纹B、内螺纹C、标准螺纹D、外螺纹正确答案：B17.具有过盈的配合称为（）。

机械制图练习题库（附答案）一、单选题（共26题，每题1分，共26分）1.机械制图的线条规范中，看不见的轮廓线用（）绘制。

A、粗实线B、点画线C、双折线D、细虚线正确答案：D2.图样上的尺寸是零件的（）尺寸。

A、最后完工B、下料C、修理D、毛胚正确答案：A3.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、2B、4C、3D、1正确答案：D4.侧面投影积聚成一条直线的平面是（）。

A、侧平面B、正垂面C、铅垂面D、侧垂面正确答案：D5.仰视图是（）。

A、由下向上投影B、由前向后投影C、由上向下投影D、由后向前投影正确答案：A6.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、实际尺寸B、极限尺寸C、基本尺寸D、尺寸偏差正确答案：D7.机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、细虚线C、粗实线D、细实线正确答案：B8.只有定形尺寸没有定位尺寸的是（）。

A、已知线段B、中间线段C、连接线段D、未知线段正确答案：C9.允许尺寸变化的两个界限值，称为（）。

A、实际尺寸B、尺寸偏差C、极限尺寸D、基本尺寸正确答案：C10.具有过盈的配合称为（）。

A、不明确性质B、过盈配合C、过渡配合D、间隙配合正确答案：B11.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、圆柱体B、长方体C、球体D、圆锥体正确答案：A13.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、剖面符号B、名称C、标注D、箭头正确答案：D14.下列线条中如在图形上重复时，最优先者为( )。

A、粗实线B、隐藏线C、中心线D、假想线正确答案：A15.如果物体的外形简单，内形复杂但排列在几个相互平行的平面上，常用（）视图。

机械制图试题（附答案）一、单选题（共26题，每题1分，共26分）1.右视图是（）。

A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：D2.按螺纹的用途可分为联结螺纹、和（）螺纹。

A、梯形B、普通C、运动D、传动正确答案：D3.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、导程C、牙型D、线数正确答案：A4.用剖切面完全地剖开机件后所得的视图，称为（）。

A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：C5.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、箭头B、名称C、剖面符号D、标注正确答案：A6.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D7.椭圆画法正确性较高的画法为( )。

A、三圆心画法B、同圆心画法C、四心圆画法D、二圆心画法正确答案：B8.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A9.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、轮廓线B、指引C、基准线D、轴线正确答案：C10.在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、表面螺纹B、外螺纹C、内螺纹D、标准螺纹正确答案：C11.后视图是（）。

A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：A12.机械图样中，表示轴线、对称中心线等采用（）。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：D13.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。

A、真实性B、类似性C、收缩性D、积聚性正确答案：A15.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

机械制图试题库+答案一、单选题（共26题，每题1分，共26分）1.用剖切面完全地剖开机件后所得的视图，称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：B2.不可见轮廓线采用（）来绘制。

A、细实线B、粗实线C、细虚线D、粗虚线正确答案：C3.机械图样中，表示可见轮廓线采用( )。

A、细实线B、细点画线C、波浪线D、粗实线正确答案：D4.同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、螺旋线C、线数D、导程正确答案：D5.锯齿形螺纹常用于（）。

A、连接管道B、锯销C、连接零件D、单方向传递动力正确答案：D6.Α4 图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：B7.截平面与立体表面的交线称为（）A、截交线B、截平面C、截切体D、截断面正确答案：A8.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、点划线D、细实线正确答案：D9.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、波浪线D、点画线正确答案：C10.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、一般位置直线B、倾斜线C、垂直线D、平行线正确答案：D11.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。

A、真实性B、收缩性C、类似性D、积聚性正确答案：A12.对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A13.铅笔用“H ”表示（）。

A、硬B、软C、长正确答案：A14.侧面投影积聚成一条直线的平面是（）。

A、侧垂面B、侧平面C、正垂面D、铅垂面正确答案：A15.按螺纹的用途可分为联结螺纹、和（）螺纹。

A、运动B、传动C、梯形D、普通正确答案：B16.当轴的公差带完全在孔的公差带之上时，属于（）配合。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
