纳米二氧化钛(TiO)的表征与改性2杨慧敏(河北工业大学材料工程SJ1057班 201030184012)摘要:纳米二氧化钛(TiO)凭借其化学性质稳定、氧化能力强的优点成功的引起2)的结构特点、制备与表了科学界的广泛重视。
本文通过对纳米二氧化钛(TiO2征、掺杂研究这三个方面进行介绍。
关键词:纳米二氧化钛结构特点制备与表征掺杂研究) Characterization and modification of Nano tio2(TiO2Yanghuimin(Hebei university of technology The engineering of material SJ1057 201030184012) Abstract:Nano TiO2(TiO2) with its chemical stability, oxidation ability of strong advantages had successfully caused wide attention in the scientific community. This article( TiO2 ) by structure characteristics, preparation and described the nanometer TiO2characterization, doping study these three aspects.Key words: Nano TiOstructure characteristics preparation and characterization2doping study正文1 引言环境污染是全世界关注的焦点问题之一,世界上每年都会有无数的有毒物。
其中相当大的部分渗透到土壤,处理难度更大。
而广泛应用于光催化和光电化学)受到了极大关注。
一些科学家将这一研究称为“阳领域的氧化物半导体(TiO2光工程”。
纳米级材料表面改性的研究及性能评估近年来,纳米材料在多个领域展现出了广泛的应用前景。
但是,由于纳米材料的特殊性质,其表面活性高、化学反应活性强、表面能低,容易聚集等缺点使得其应用范围受到了一定限制。
因此,对纳米材料表面进行改性成为了提高其性能与应用可行性的关键途径之一。
本文将探讨目前纳米级材料表面改性的研究现状以及性能评估方法。
一、表面改性技术1、化学修饰化学修饰是常见的表面改性技术之一。
这种方法通过在纳米材料表面引入不同的官能团,如羟基、羰基、胺基等,来改变其表面性质,并提高其物理化学特性。
官能团的引入可以通过离子交换、化学还原等方式实现。
例如,利用离子交换,将纳米粒子表面的阳离子或阴离子与外来阴离子或阳离子形成化学键,从而实现表面化学修饰。
2、包裹改性在表面改性中,包裹改性也是常见的技术之一。
它通过在纳米材料表面包裹上一层外部材料,如有机物、无机物等,来改变其表面特性和物化性能。
其优点是可以在不改变原有结构特点的情况下,实现纳米材料表面性能变化。
同时,它也可以提高纳米材料在不同体环境下的稳定性,从而提高纳米材料的应用价值。
3、光照改性光照改性技术是一种非常有效的表面改性方式。
它通过使用UV光等外部辐射源,对纳米材料进行辐射处理,以实现表面化学反应,改变其表面特性和性能。
光照改性可以用于纳米材料的表面修复,同时也可以实现表面官能团的引入,改变其表面化学反应活性和性质。
二、性能评估方法在纳米材料表面改性后,需要进行一系列的性能评估,以检验其改性效果和性能变化。
评估方法可以分为物理特性测试、化学特性测试、生物学性能测试等。
1、物理性能测试物理性能测试主要针对纳米材料的表面形貌和分散稳定性进行评估。
比如,透射电子显微镜(TEM)、扫描电子显微镜(SEM)可以用来观察表面形貌,说明改性后的材料形貌是否发生变化。
同时,通过紫外-可见吸收光谱等,可以对纳米材料的分散稳定性进行测试。
2、化学性能测试化学性能测试测试纳米材料的表面化学反应性能和其表面的化学组成。
纳米二氧化硅表面改性一、本文概述纳米二氧化硅作为一种重要的无机纳米材料,因其独特的物理化学性质,如高比表面积、良好的化学稳定性和独特的光学性质等,在众多领域如橡胶、塑料、涂料、医药、化妆品和食品工业等都有着广泛的应用。
然而,纳米二氧化硅的高比表面积和表面能导致其易于团聚,从而影响了其性能和应用。
因此,对纳米二氧化硅进行表面改性,以改善其分散性和与其他材料的相容性,一直是纳米材料领域的研究热点。
本文旨在深入探讨纳米二氧化硅表面改性的各种方法、原理及其在实际应用中的效果。
我们将首先介绍纳米二氧化硅的基本性质和应用领域,然后重点论述表面改性的重要性以及目前常用的表面改性方法,包括物理改性和化学改性两大类。
在此基础上,我们将对改性后的纳米二氧化硅的性能进行评估,并探讨其在实际应用中的潜力和挑战。
我们将展望纳米二氧化硅表面改性的未来研究方向和应用前景。
通过本文的阐述,我们希望能够为从事纳米材料研究和应用的科研人员提供有价值的参考,推动纳米二氧化硅表面改性技术的进一步发展,并为其在各领域的广泛应用提供有力支持。
二、纳米二氧化硅的表面性质纳米二氧化硅(SiO₂)是一种重要的无机纳米材料,因其独特的物理化学性质,如高比表面积、优异的热稳定性、良好的光学透明性等,在众多领域如涂料、橡胶、塑料、陶瓷、生物医药等都有着广泛的应用。
而纳米二氧化硅的表面性质,特别是其表面结构和活性,直接影响了其在这些领域的应用效果。
纳米二氧化硅的表面结构主要由硅羟基(Si-OH)构成,这些硅羟基可以是孤立的,也可以是连生的,形成硅氧烷键(Si-O-Si)。
这些硅羟基的存在使得纳米二氧化硅表面带有亲水性,易于形成氢键,从而表现出强烈的吸附性能。
同时,硅羟基也是纳米二氧化硅表面改性的关键,通过对其进行化学反应,可以引入各种有机官能团,从而改变其表面性质。
纳米二氧化硅的表面活性主要源于其高比表面积和大量的表面硅羟基。
高比表面积使得纳米二氧化硅能够与其他物质进行充分的接触和反应,而大量的表面硅羟基则提供了丰富的反应位点。
纳米材料表面改性技术的使用方法纳米材料是当今科技发展中的热门领域之一,它具有许多独特的物理、化学和生物学性质,广泛应用于电子、医学、环保等各个领域。
然而,纳米材料在应用过程中也面临一些挑战,比如表面的稳定性和活性调控。
为此,纳米材料表面改性技术应运而生,通过改变纳米材料的表面性质,提高其稳定性和活性,进一步拓展其应用范围。
一、化学改性技术化学改性技术是最常见的一种纳米材料表面改性方法。
它通过在纳米材料表面引入新的官能团或化学基团,改变纳米材料的表面化学性质。
这种方法的关键在于选择合适的改性剂,例如有机酸、有机硅化合物、金属离子等,并结合不同的反应条件进行表面改性。
化学改性技术可用于改变纳米材料的亲水性、疏水性、导电性等性质,从而扩展其应用领域。
二、物理改性技术物理改性技术是另一种常见的纳米材料表面改性方法。
它利用物理手段对纳米材料进行表面处理,改变其形貌和结构,进一步调控其性质。
其中,热处理是最简单的物理改性技术之一。
通过加热纳米材料,可以改变其晶体结构、晶粒尺寸和晶界特性,从而影响其热稳定性和热导性能。
此外,电子束辐照、离子注入等物理改性技术也常用于纳米材料表面改性,这些方法能够引入有序缺陷结构,增强材料的机械性能和光学性能。
三、生物改性技术随着生物技术的飞速发展,生物改性技术成为纳米材料表面改性的一种新兴方法。
生物改性技术利用生物分子(如蛋白质、多糖等)与纳米材料之间的相互作用,实现对纳米材料表面的改性。
例如,通过吸附蛋白质分子在纳米材料表面形成一层保护膜,可以增加纳米材料的生物稳定性和生物相容性,使其在生物医学领域有更广泛的应用。
此外,生物改性技术还可用于可控释放纳米药物载体、制备生物传感器等方面。
四、复合改性技术纳米材料的表面改性往往需要综合运用多种技术手段,因此复合改性技术应运而生。
复合改性技术将化学、物理和生物改性技术结合起来,通过多种手段改善纳米材料的表面性质。
例如,先使用化学方法引入新的官能团,再通过热处理或离子注入等物理方法改变纳米材料的结构,最后利用生物分子修饰纳米材料表面,实现全面的表面改性效果。
纳米颗粒表面改性综合分析纳米颗粒表面改性是一种重要的技术手段,它可以改善纳米颗粒的物理化学性能,增强其在各个领域中的应用潜力。
本文将从几个方面对纳米颗粒表面改性进行综合分析,包括改性目的、改性方法、改性效果以及应用前景。
首先,我们需要明确纳米颗粒表面改性的目的。
纳米颗粒表面改性通常有以下几个目的:提高纳米颗粒的稳定性,增强其分散性;改善颗粒的表面活性,使其能够与其他材料更好地相互作用;增加纳米颗粒的比表面积,提高其反应活性;调控纳米颗粒的形貌和尺寸,以满足特定的应用需求等。
其次,我们将探讨纳米颗粒表面改性的几种常用方法。
纳米颗粒表面改性的方法主要包括物理方法和化学方法。
物理方法包括溶剂热法、机械法、高能球磨法、气相合成法等,这些方法主要通过改变颗粒的形貌和分布来实现表面改性。
化学方法包括上述物理方法加入化学反应剂、改性剂、表面活性剂等,通过化学反应来改变纳米颗粒的表面组成和结构,从而实现表面改性。
改性方法的选择应根据纳米颗粒的性质和所需改性效果来决定。
例如,对于需要增加纳米颗粒的稳定性和分散性的情况,可以选择表面包覆法,即在纳米颗粒的表面覆盖一层稳定剂或表面活性剂,来提高颗粒的分散性和抗聚集能力。
而对于需要增加纳米颗粒的比表面积和反应活性的情况,可以选择高能球磨法等物理方法来实现颗粒的表面变形和尺寸调控。
纳米颗粒表面改性的效果多方面体现。
首先,表面改性可以显著改变纳米颗粒的形貌和尺寸分布,从而使其物理化学性能得到增强。
其次,表面改性可以提高纳米颗粒的分散性和稳定性,使其在液体中更好地分散,并减少聚集现象的发生。
此外,表面改性还能调控纳米颗粒的表面活性,增强其与其他材料的相互作用能力。
纳米颗粒表面改性具有广泛的应用前景。
近年来,纳米颗粒在能源、环境、医学、电子等诸多领域中得到了广泛应用和研究。
表面改性可以提高纳米颗粒在这些领域中的应用性能,推动科技创新和产业升级。
例如,通过调控纳米颗粒的表面活性,可以将其应用于传感器、催化剂、光学材料等领域,提升其性能和效率。

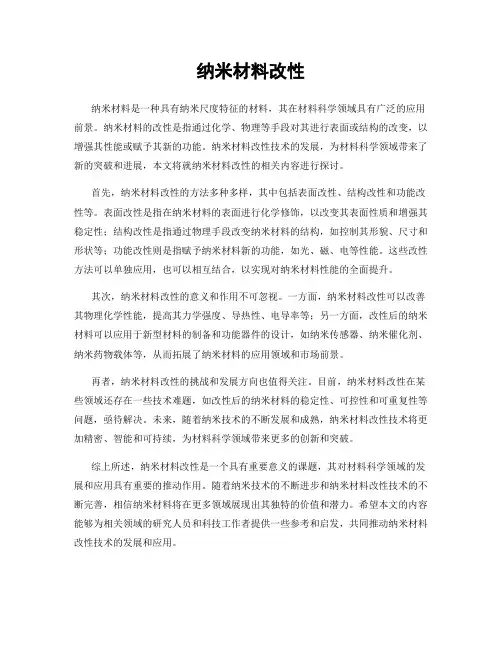

纳米材料改性纳米材料是一种具有纳米尺度特征的材料,其在材料科学领域具有广泛的应用前景。
纳米材料的改性是指通过化学、物理等手段对其进行表面或结构的改变,以增强其性能或赋予其新的功能。
纳米材料改性技术的发展,为材料科学领域带来了新的突破和进展,本文将就纳米材料改性的相关内容进行探讨。
首先,纳米材料改性的方法多种多样,其中包括表面改性、结构改性和功能改性等。
表面改性是指在纳米材料的表面进行化学修饰,以改变其表面性质和增强其稳定性;结构改性是指通过物理手段改变纳米材料的结构,如控制其形貌、尺寸和形状等;功能改性则是指赋予纳米材料新的功能,如光、磁、电等性能。
这些改性方法可以单独应用,也可以相互结合,以实现对纳米材料性能的全面提升。
其次,纳米材料改性的意义和作用不可忽视。
一方面,纳米材料改性可以改善其物理化学性能,提高其力学强度、导热性、电导率等;另一方面,改性后的纳米材料可以应用于新型材料的制备和功能器件的设计,如纳米传感器、纳米催化剂、纳米药物载体等,从而拓展了纳米材料的应用领域和市场前景。
再者,纳米材料改性的挑战和发展方向也值得关注。
目前,纳米材料改性在某些领域还存在一些技术难题,如改性后的纳米材料的稳定性、可控性和可重复性等问题,亟待解决。
未来,随着纳米技术的不断发展和成熟,纳米材料改性技术将更加精密、智能和可持续,为材料科学领域带来更多的创新和突破。
综上所述,纳米材料改性是一个具有重要意义的课题,其对材料科学领域的发展和应用具有重要的推动作用。
随着纳米技术的不断进步和纳米材料改性技术的不断完善,相信纳米材料将在更多领域展现出其独特的价值和潜力。
希望本文的内容能够为相关领域的研究人员和科技工作者提供一些参考和启发,共同推动纳米材料改性技术的发展和应用。

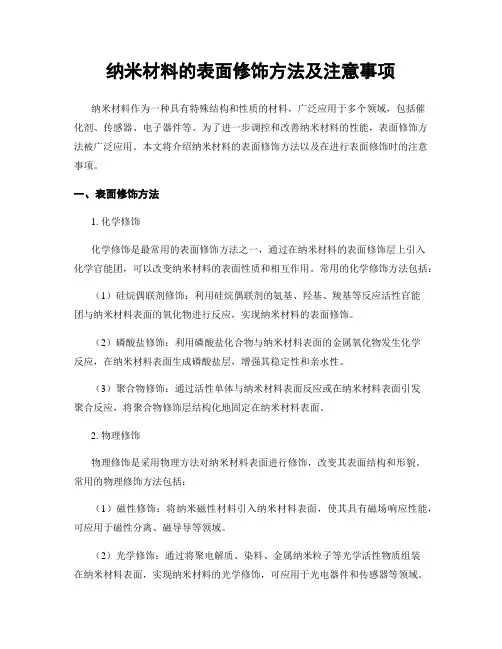

纳米材料的表面修饰方法及注意事项纳米材料作为一种具有特殊结构和性质的材料,广泛应用于多个领域,包括催化剂、传感器、电子器件等。
为了进一步调控和改善纳米材料的性能,表面修饰方法被广泛应用。
本文将介绍纳米材料的表面修饰方法以及在进行表面修饰时的注意事项。
一、表面修饰方法1. 化学修饰化学修饰是最常用的表面修饰方法之一,通过在纳米材料的表面修饰层上引入化学官能团,可以改变纳米材料的表面性质和相互作用。
常用的化学修饰方法包括:(1)硅烷偶联剂修饰:利用硅烷偶联剂的氨基、羟基、羧基等反应活性官能团与纳米材料表面的氧化物进行反应,实现纳米材料的表面修饰。
(2)磷酸盐修饰:利用磷酸盐化合物与纳米材料表面的金属氧化物发生化学反应,在纳米材料表面生成磷酸盐层,增强其稳定性和亲水性。
(3)聚合物修饰:通过活性单体与纳米材料表面反应或在纳米材料表面引发聚合反应,将聚合物修饰层结构化地固定在纳米材料表面。
2. 物理修饰物理修饰是采用物理方法对纳米材料表面进行修饰,改变其表面结构和形貌。
常用的物理修饰方法包括:(1)磁性修饰:将纳米磁性材料引入纳米材料表面,使其具有磁场响应性能,可应用于磁性分离、磁导导等领域。
(2)光学修饰:通过将聚电解质、染料、金属纳米粒子等光学活性物质组装在纳米材料表面,实现纳米材料的光学修饰,可应用于光电器件和传感器等领域。
(3)电化学修饰:利用电化学方法在纳米材料表面形成氧化层、还原层或金属镀层,改变纳米材料的电化学性质,应用于电化学催化和电化学传感器等领域。
二、表面修饰注意事项1. 选择适合的表面修饰方法在进行纳米材料表面修饰时,需要根据材料的性质和应用需求选择适合的修饰方法。
不同的修饰方法对纳米材料的表面性质有不同的调控效果,因此需要综合考虑纳米材料的化学性质、溶解度、稳定性等因素,选取适合的修饰方法。
2. 控制修饰过程中的参数在进行表面修饰过程中,需要控制一些关键参数,如反应温度、反应时间、反应物浓度等。

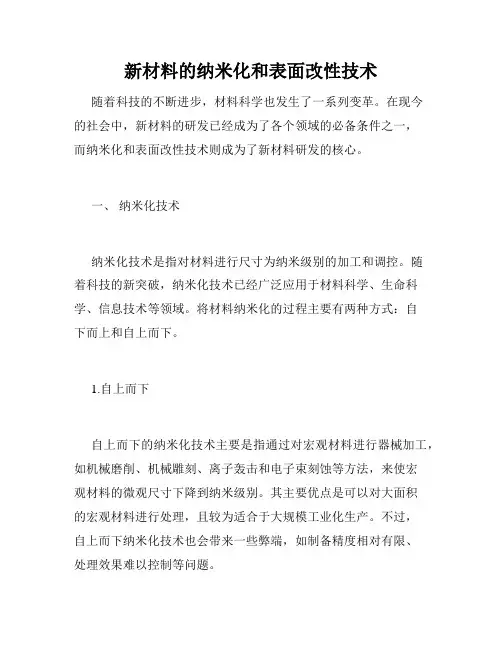

新材料的纳米化和表面改性技术随着科技的不断进步,材料科学也发生了一系列变革。
在现今的社会中,新材料的研发已经成为了各个领域的必备条件之一,而纳米化和表面改性技术则成为了新材料研发的核心。
一、纳米化技术纳米化技术是指对材料进行尺寸为纳米级别的加工和调控。
随着科技的新突破,纳米化技术已经广泛应用于材料科学、生命科学、信息技术等领域。
将材料纳米化的过程主要有两种方式:自下而上和自上而下。
1.自上而下自上而下的纳米化技术主要是指通过对宏观材料进行器械加工,如机械磨削、机械雕刻、离子轰击和电子束刻蚀等方法,来使宏观材料的微观尺寸下降到纳米级别。
其主要优点是可以对大面积的宏观材料进行处理,且较为适合于大规模工业化生产。
不过,自上而下纳米化技术也会带来一些弊端,如制备精度相对有限、处理效果难以控制等问题。
2.自下而上自下而上的纳米化技术依靠着化学、物理、生物等方面的原理,通过自身材料的分子结构设计和自组装形成具有纳米级别的结构体系。
不同于自上而下纳米化技术在制备微纳米材料粒子、晶体、膜层等方面的限制与难度,自下而上纳米化技术具有对生物、化学、生理体系的良好兼容性,适应了生物、医学等各领域的需求。
二、表面改性技术表面改性技术是指通过改变材料表面的性质和组成,来使材料在性能上发生改变或增强的技术。
表面改性技术一般包括表面物理改性、表面化学改性和表面生物改性。
1.表面物理改性表面物理改性通常是通过将材料表面透明化处理,或者通过增加材料表面的粗糙度以提高材料表面的吸附能力和光学性能。
物理改性主要有人工晶面法、离子注入法、化学气相沉积法、原子层沉积法和热处理法等方法。
2.表面化学改性表面化学改性是通过给材料表面附加化学基团或功能单元,来改变材料表面的化学性质,如表面增温、耐热、耐蚀、耐磨等。
表面化学改性主要有热力学、电化学和光化学法等方法。
3.表面生物改性表面生物改性是指将生物分子(如蛋白质、DNA)等附着到材料表面,来增强材料的生物相容性和功能性的改性技术。
纳米材料的表面修饰和改性随着科技的不断进步和发展,纳米材料在各个领域中得到了广泛的应用。
纳米材料的小尺寸、高比表面积和独特的物理、化学性质使得它们在生物医学、电子工程、能源、化学和环境等领域中拥有广泛的应用前景。
其中,纳米材料的表面修饰和改性是影响其物理、化学和生物性能的关键因素之一。
纳米材料的表面修饰是指在纳米材料表面引入特定的功能分子或化学基团,以改变其表面化学性质和形貌的过程。
通过表面修饰,可以实现纳米材料在不同领域中的特定应用,例如:在生物领域中,可以通过表面修饰实现靶向治疗和药物释放;在电子领域中,可以通过表面修饰实现导电性能和电子传输的优化。
纳米材料的表面修饰主要包括物理方法和化学方法两种。
物理方法包括离子束辐照、等离子体处理、溅射、蒸镀和自组装等,这些方法实现表面修饰的过程中不需要涉及化学反应。
化学方法则包括物理吸附、共价键接和离子交换等,这些方法需要涉及化学反应才能实现表面修饰。
物理方法中,离子束辐照是一种常用的表面修饰方法,通过用不同的离子束辐照纳米材料表面,可以实现对表面化学性质的改变。
例如,硝酸纤维素通过氧离子束辐照可以实现表面羧基的引入,从而实现其在药物释放方面的应用。
另外,等离子体处理也是一种常见的表面修饰方法,在等离子体处理过程中,通过将纳米材料放置在等离子体中,可以实现表面化学活性基团的引入和表面的清洁。
化学方法中,物理吸附是一种简单、易于实现的表面修饰方法。
物理吸附法是指将分子或离子吸附在纳米材料表面,利用分子或离子之间的静电吸引力实现修饰。
共价键接是一种将分子或离子与纳米材料表面共价键连接的方法,常用的共价键接反应包括硫醇和纳米金表面的反应、芳香酮和纳米二氧化硅表面的反应等。
此外,离子交换是一种将纳米材料表面原子或分子与溶液中的离子进行交换的方法。
离子交换的方法可以实现对表面电性质的调控,从而可以将其用于电子电器或催化反应等领域。
离子交换的方法还可以实现对分子或离子在表面的吸附,从而实现表面功能化。
纳米材料的表面精密修饰与改性方法概述:纳米材料是一种粒径在纳米尺寸范围内的材料,具有较大的比表面积和尺寸效应。
由于表面对材料性能具有重要影响,因此对纳米材料进行表面精密修饰和改性是提高其性能和应用的关键。
本文将介绍纳米材料的表面精密修饰方法和改性方法。
一、表面精密修饰方法:1. 化学修饰法:通过化学方法在纳米材料的表面引入新的官能团,改变纳米材料的表面性质。
常用的化学修饰方法包括溶液法、沉积法和键合法。
溶液法将纳米材料浸泡在含有修饰剂的溶液中,通过化学反应将修饰剂与纳米材料表面发生反应;沉积法通过溶液中的化学反应,在纳米材料表面生长一层新的材料;键合法利用纳米材料表面的化学键与修饰剂发生键合反应。
2. 物理修饰法:利用物理方法改变纳米材料的表面形貌和结构。
例如,利用高能电子束、离子束或激光束照射纳米材料,可以在表面形成纳米结构或纳米颗粒,增加纳米材料的比表面积和活性。
热处理方法通过加热纳米材料,在表面驱动扩散作用,实现表面形貌和结构的改变。
3. 生物修饰法:利用生物方法改变纳米材料的表面性质。
例如,利用生物分子的特异性识别与配位能力,将特定的生物分子修饰在纳米材料的表面,实现表面性质的改变。
还可以利用生物合成法,通过生物体自身合成纳米材料,并在表面修饰生物分子。
二、改性方法:1. 表面功能化:在纳米材料表面引入功能性官能团,赋予纳米材料新的性质和功能。
例如,通过在纳米材料表面修饰亲水官能团,提高纳米材料的亲水性和分散性;通过在纳米材料表面引入疏水官能团,提高纳米材料的疏水性;通过在纳米材料表面修饰光敏官能团,实现光控制功能等。
2. 表面包覆:在纳米材料表面形成一层覆盖物,保护纳米材料,改善其稳定性和可控性。
常用的表面包覆方法包括沉积法、自组装法和模板法。
沉积法通过溶液中的化学反应,在纳米材料表面沉积一层新的材料;自组装法利用表面活性剂或聚合物分子在纳米材料表面自组装形成覆盖层;模板法通过在纳米材料表面形成模板,然后通过沉积或聚合形成覆盖层。
纳米材料表面活性改性方法研究引言纳米材料是指具有一定尺寸范围内的微小颗粒,其尺寸通常在1-100纳米之间。
这些材料具有独特的物理、化学和生物学特性,使得它们在众多应用领域中具有巨大的潜力。
然而,由于其高比表面积和表面缺陷的存在,纳米材料的表面活性往往非常低,限制了其应用的广度和效率。
因此,纳米材料表面活性的改性成为了研究的热点之一。
本文将就纳米材料表面活性改性方法展开探讨。
一、表面化学改性表面化学改性是通过在纳米材料表面引入化学修饰基团,改变其原有的物理和化学性质。
常用的表面化学改性方法包括修饰剂吸附、原位聚合和化学修饰等。
1. 修饰剂吸附修饰剂吸附是一种简单且常用的表面活性改性方法。
通过吸附剂分子与纳米材料表面发生相互作用,修饰剂分子中的活性官能团与纳米材料表面形成化学结合,改变了纳米材料的表面性质。
常用的修饰剂包括疏水性分子、疏水基团修饰剂和功能性分子。
2. 原位聚合原位聚合是指通过原位聚合反应将单体分子在纳米材料表面聚合成聚合物层。
这种方法可以控制聚合物的分子量、形状和分布,并且可以在纳米材料表面形成均匀的聚合物膜。
常用的原位聚合方法包括原子转移自由基聚合和胶束聚合。
3. 化学修饰化学修饰是通过化学反应在纳米材料表面生成新的化学键或基团,改变其表面性质。
常用的化学修饰方法包括表面置换反应、表面化学修饰衍生物反应和轴向配位改性等。
二、物理改性物理改性是通过对纳米材料表面进行物理处理来改变其性质的方法。
常用的物理改性方法包括等离子体处理、电子束照射和激光烧蚀等。
1. 等离子体处理等离子体处理是通过将纳米材料置于等离子体中,利用等离子体与纳米材料表面相互作用,改变其表面物理性质的方法。
等离子体处理可以使纳米材料表面发生化学反应、溶解或脱氧等变化,从而提高其表面活性。
2. 电子束照射电子束照射是一种常用的物理改性方法,通过电子束的辐照作用,使纳米材料表面发生离子交换、断裂、重排和新键形成等物理改变。
硅烷偶联剂KH570对纳米SiO2的表面改性及其分散稳定性一、本文概述随着纳米技术的迅速发展,纳米材料因其独特的物理化学性质在多个领域展现出广泛的应用前景。
其中,纳米二氧化硅(nano-SiO2)因其高比表面积、优异的物理和化学稳定性以及良好的光学性能等特点,被广泛应用于橡胶、塑料、涂料、陶瓷、医药等领域。
然而,纳米SiO2粒子由于具有高的比表面积和表面能,容易团聚形成大的颗粒,导致其分散稳定性差,限制了其在许多领域的应用。
因此,对纳米SiO2进行表面改性以提高其分散稳定性成为研究的热点。
硅烷偶联剂KH570作为一种重要的有机硅化合物,其分子结构中的乙烯基和甲氧基硅烷基团可以与纳米SiO2表面的羟基发生化学反应,形成稳定的化学键合,从而实现对纳米SiO2的表面改性。
本文旨在研究硅烷偶联剂KH570对纳米SiO2的表面改性效果及其分散稳定性的影响。
通过对比改性前后的纳米SiO2粒子的物理化学性质、表面形貌、分散稳定性等方面的变化,揭示硅烷偶联剂KH570对纳米SiO2的改性机理,为纳米SiO2在各个领域的应用提供理论基础和技术支持。
本文首先介绍纳米SiO2的基本性质和应用领域,然后阐述纳米SiO2分散稳定性的重要性以及目前常用的表面改性方法。
接着详细介绍硅烷偶联剂KH570的结构特点、改性原理及其在纳米SiO2表面改性中的应用。
通过实验研究和表征手段,探讨硅烷偶联剂KH570对纳米SiO2表面改性的效果及其对分散稳定性的影响。
总结硅烷偶联剂KH570在纳米SiO2表面改性中的应用前景,为相关领域的研究提供有益的参考。
二、材料与方法本实验主要使用的材料包括纳米SiO2粉末(购自某化学试剂公司,纯度≥5%,平均粒径约为20nm)、硅烷偶联剂KH570(购自某化学试剂公司,纯度≥98%)、无水乙醇(购自某化学试剂公司,纯度≥7%)、以及去离子水。
硅烷偶联剂KH570的制备采用标准的化学合成方法。
在无水乙醇中,将适量的KH570与催化剂混合,然后在恒定的温度下进行搅拌反应。
纳米白炭黑粉体表面改性的研究1 研究目的和意义白炭黑是一种超细微具有活性的二氧化硅粒子,是一种白色、无毒、无定形微细粉状物,具有多孔性、高分散性、质轻、化学稳定性好、耐高温、不燃烧、电绝缘性好等优异性能的重要无机硅化合物。
其相对密度为2.319~2.653,熔点为1750℃,是一种重要的精细无机化工产品。
化学名称为水合无定形二氧化硅或胶体二氧化硅,分子式为SiO2 .nH2O,系以Si原子为中心,O原子为顶点所形成的四面体不规则堆积而成的。
它表面上的Si原子并不是规则排列,连在Si原子上的羟基也不是等距离的,它们参与化学反应时也不是完全等价的[1]。
和其他氧化物相似,一旦白炭黑(SiO2)和湿空气接触,表面上的Si原子就会和水"反应",以保持氧的四面体配位,满足表面Si原子的化合价,也就是说,表面有了羟基。
白炭黑对水有相当强的亲和力,水分子可以不可逆或可逆地吸附在其表面上。
所以SiO2表面通常是由一层羟基和吸附水覆盖着,前者是键合到表面Si原子上的羟基,也就是化学吸附的水;后者是吸附在表面上的水分子,也就是物理吸附的水。
已有的研究成果表明白炭黑表面存在羟基官能团,其羟基主要划分为三种类型[2]:(1)孤立单羟基, SiOH;(2)孤立双羟基,=Si(OH)2;(3)在羟基相互之间有氢键存在的邻位羟基。
当表面硅醇基浓度足够大时白炭黑表面是亲水的。
水分子可以和白炭黑表面的羟基群形成氢键。
白炭黑具有特殊的表面结构(带有表面羟基和吸附水)、特殊的颗粒形态(粒子小,比表面积大等)和独特的物理化学性能, 白炭黑微粉能提高材料和产品固有的物理属性和化学性能,广泛应用于催化剂、催化剂载体、石油化工、脱色剂、消光剂、橡胶补强剂、塑料充填剂、油墨增稠剂、金属软性磨光剂、绝缘绝热填充剂、高级日用化妆品填料及喷涂材料等各种领域,是橡胶、化工、电子、医药等行业提高产品质量所需要的“工业味精”。
然而,由于白炭黑内部的聚硅氧和外表面存在的活性硅醇基及其吸附水,使其呈亲水性,在有机相中难以湿润和分散,与有机基体之间结合力差, 易造成界面缺陷, 使复合材料性能降低;而且由于其表面存在羟基,表面能较大,聚集体总倾向于凝聚,因而产品的应用性能受到影响。
