下载文档原格式

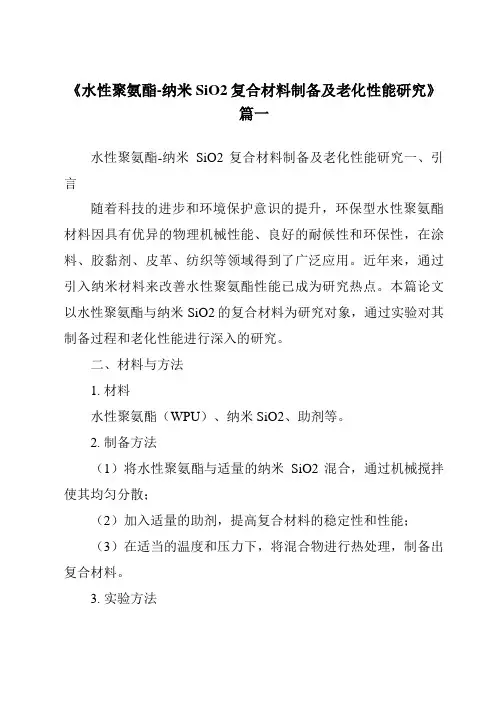

《水性聚氨酯-纳米SiO2复合材料制备及老化性能研究》篇一水性聚氨酯-纳米SiO2复合材料制备及老化性能研究一、引言随着科技的进步和环境保护意识的提升，环保型水性聚氨酯材料因具有优异的物理机械性能、良好的耐候性和环保性，在涂料、胶黏剂、皮革、纺织等领域得到了广泛应用。
近年来，通过引入纳米材料来改善水性聚氨酯性能已成为研究热点。
本篇论文以水性聚氨酯与纳米SiO2的复合材料为研究对象，通过实验对其制备过程和老化性能进行深入的研究。
二、材料与方法1. 材料水性聚氨酯（WPU）、纳米SiO2、助剂等。
2. 制备方法（1）将水性聚氨酯与适量的纳米SiO2混合，通过机械搅拌使其均匀分散；（2）加入适量的助剂，提高复合材料的稳定性和性能；（3）在适当的温度和压力下，将混合物进行热处理，制备出复合材料。
3. 实验方法采用红外光谱、扫描电镜等手段对复合材料的结构与性能进行表征；通过加速老化实验，研究其老化性能。
三、结果与讨论1. 复合材料的制备通过上述方法成功制备了水性聚氨酯/纳米SiO2复合材料。
实验过程中发现，纳米SiO2的加入能够显著提高水性聚氨酯的稳定性，并改善其力学性能和耐候性能。
2. 复合材料的结构与性能（1）红外光谱分析表明，纳米SiO2与水性聚氨酯成功复合，两者之间存在化学键合作用；（2）扫描电镜观察显示，纳米SiO2在水性聚氨酯基体中分散均匀，有效提高了基体的力学性能和耐候性能；（3）力学性能测试表明，与未添加纳米SiO2的水性聚氨酯相比，复合材料具有更高的拉伸强度和更好的抗冲击性能。
3. 复合材料的老化性能通过加速老化实验发现，水性聚氨酯/纳米SiO2复合材料具有优异的老化性能。
在紫外光、高温等恶劣环境下，复合材料的物理机械性能和耐候性能均表现出较高的稳定性。
这主要归因于纳米SiO2的加入，提高了水性聚氨酯的抗老化性能。
四、结论本篇论文通过实验研究了水性聚氨酯/纳米SiO2复合材料的制备过程及老化性能。
纳米材料改性水性聚氨酯的研究进展综述了纳米材料改性水性聚氨酯几种常用方法的特点和研究进展，指出了纳米材料改性水性聚氨酯存在的问题。

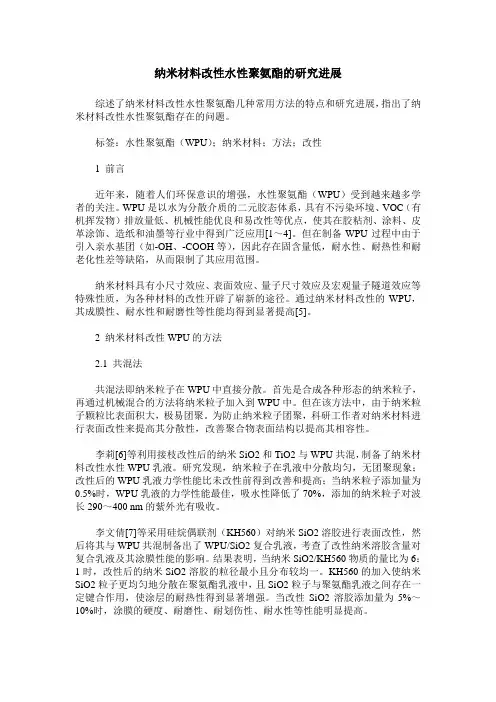

标签：水性聚氨酯（WPU）；纳米材料；方法；改性1 前言近年来，随着人们环保意识的增强，水性聚氨酯（WPU）受到越来越多学者的关注。
WPU是以水为分散介质的二元胶态体系，具有不污染环境、VOC（有机挥发物）排放量低、机械性能优良和易改性等优点，使其在胶粘剂、涂料、皮革涂饰、造纸和油墨等行业中得到广泛应用[1～4]。
但在制备WPU过程中由于引入亲水基团（如-OH、-COOH等），因此存在固含量低，耐水性、耐热性和耐老化性差等缺陷，从而限制了其应用范围。
纳米材料具有小尺寸效应、表面效应、量子尺寸效应及宏观量子隧道效应等特殊性质，为各种材料的改性开辟了崭新的途径。
通过纳米材料改性的WPU，其成膜性、耐水性和耐磨性等性能均得到显著提高[5]。
2 纳米材料改性WPU的方法2.1 共混法共混法即纳米粒子在WPU中直接分散。
首先是合成各种形态的纳米粒子，再通过机械混合的方法将纳米粒子加入到WPU中。
但在该方法中，由于纳米粒子颗粒比表面积大，极易团聚。
为防止纳米粒子团聚，科研工作者对纳米材料进行表面改性来提高其分散性，改善聚合物表面结构以提高其相容性。
李莉[6]等利用接枝改性后的纳米SiO2和TiO2与WPU共混，制备了纳米材料改性水性WPU乳液。
研究发现，纳米粒子在乳液中分散均匀，无团聚现象；改性后的WPU乳液力学性能比未改性前得到改善和提高；当纳米粒子添加量为0.5%时，WPU乳液的力学性能最佳，吸水性降低了70%，添加的纳米粒子对波长290～400 nm的紫外光有吸收。
李文倩[7]等采用硅烷偶联剂（KH560）对纳米SiO2溶胶进行表面改性，然后将其与WPU共混制备出了WPU/SiO2复合乳液，考查了改性纳米溶胶含量对复合乳液及其涂膜性能的影响。
结果表明，当纳米SiO2/KH560物质的量比为6：1时，改性后的纳米SiO2溶胶的粒径最小且分布较均一。

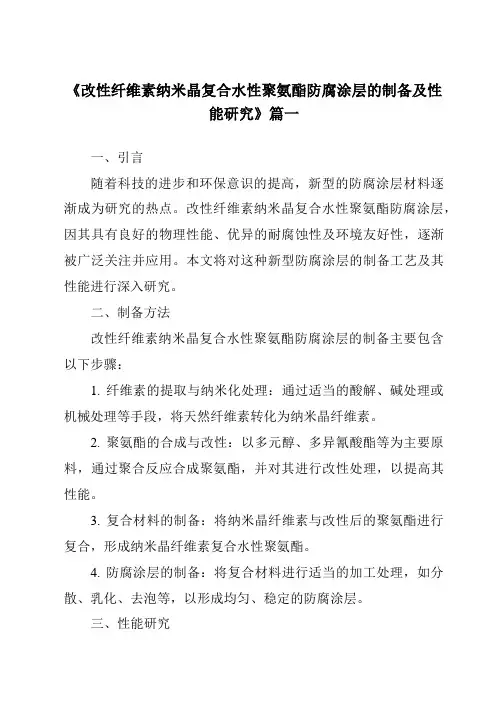

《改性纤维素纳米晶复合水性聚氨酯防腐涂层的制备及性能研究》篇一一、引言随着科技的进步和环保意识的提高，新型的防腐涂层材料逐渐成为研究的热点。
改性纤维素纳米晶复合水性聚氨酯防腐涂层，因其具有良好的物理性能、优异的耐腐蚀性及环境友好性，逐渐被广泛关注并应用。
本文将对这种新型防腐涂层的制备工艺及其性能进行深入研究。
二、制备方法改性纤维素纳米晶复合水性聚氨酯防腐涂层的制备主要包含以下步骤：1. 纤维素的提取与纳米化处理：通过适当的酸解、碱处理或机械处理等手段，将天然纤维素转化为纳米晶纤维素。
2. 聚氨酯的合成与改性：以多元醇、多异氰酸酯等为主要原料，通过聚合反应合成聚氨酯，并对其进行改性处理，以提高其性能。
3. 复合材料的制备：将纳米晶纤维素与改性后的聚氨酯进行复合，形成纳米晶纤维素复合水性聚氨酯。
4. 防腐涂层的制备：将复合材料进行适当的加工处理，如分散、乳化、去泡等，以形成均匀、稳定的防腐涂层。
三、性能研究改性纤维素纳米晶复合水性聚氨酯防腐涂层的性能主要包括以下几个方面：1. 物理性能：通过测量涂层的硬度、附着力、柔韧性等指标，评估其物理性能。
实验结果表明，该涂层具有优异的硬度、良好的附着力及较高的柔韧性。
2. 耐腐蚀性能：通过在腐蚀环境下进行长时间的暴露试验，观察涂层的腐蚀情况。
结果表明，该涂层具有优异的耐腐蚀性能，可有效抵抗各种化学物质的侵蚀。
3. 环境友好性：该涂层以环保的原材料制备而成，且在生产和使用过程中对环境无害。
此外，该涂层在废弃后易于降解，符合环保要求。
4. 耐候性能：通过模拟不同气候条件下的老化试验，评估涂层的耐候性能。
实验结果表明，该涂层具有良好的耐候性能，可在各种气候条件下保持其性能的稳定。
四、结论通过对改性纤维素纳米晶复合水性聚氨酯防腐涂层的制备及性能研究，我们发现该涂层具有优异的物理性能、耐腐蚀性能及环境友好性。
其优异的性能使其在桥梁、船舶、石油化工设备等领域的防腐保护中具有广阔的应用前景。

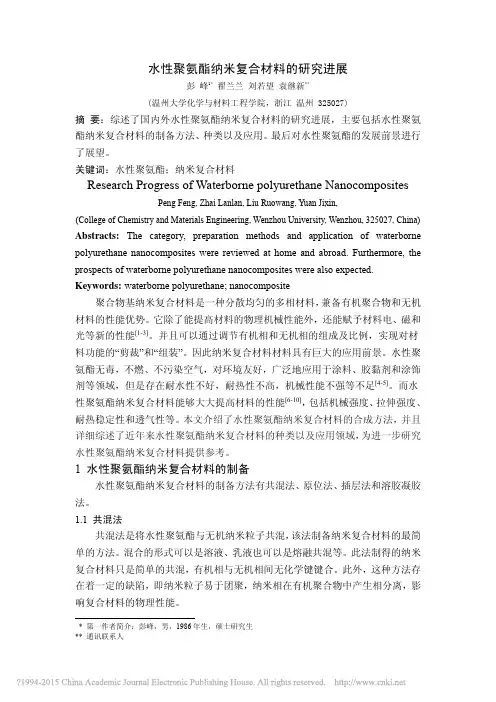

水性聚氨酯纳米复合材料的研究进展彭 峰1* 翟兰兰 刘若望 袁继新**(温州大学化学与材料工程学院，浙江 温州 325027)摘要：综述了国内外水性聚氨酯纳米复合材料的研究进展，主要包括水性聚氨酯纳米复合材料的制备方法、种类以及应用。
最后对水性聚氨酯的发展前景进行了展望。
关键词：水性聚氨酯；纳米复合材料Research Progress of Waterborne polyurethane NanocompositesPeng Feng, Zhai Lanlan, Liu Ruowang, Yuan Jixin,(College of Chemistry and Materials Engineering, Wenzhou University, Wenzhou, 325027, China) Abstracts: The category, preparation methods and application of waterborne polyurethane nanocomposites were reviewed at home and abroad. Furthermore, the prospects of waterborne polyurethane nanocomposites were also expected. Keywords:waterborne polyurethane; nanocomposite聚合物基纳米复合材料是一种分散均匀的多相材料，兼备有机聚合物和无机材料的性能优势。
它除了能提高材料的物理机械性能外，还能赋予材料电、磁和光等新的性能[1-3]。
并且可以通过调节有机相和无机相的组成及比例，实现对材料功能的“剪裁”和“组装”。
因此纳米复合材料材料具有巨大的应用前景。
水性聚氨酯无毒，不燃、不污染空气，对环境友好，广泛地应用于涂料、胶黏剂和涂饰剂等领域，但是存在耐水性不好，耐热性不高，机械性能不强等不足[4-5]。

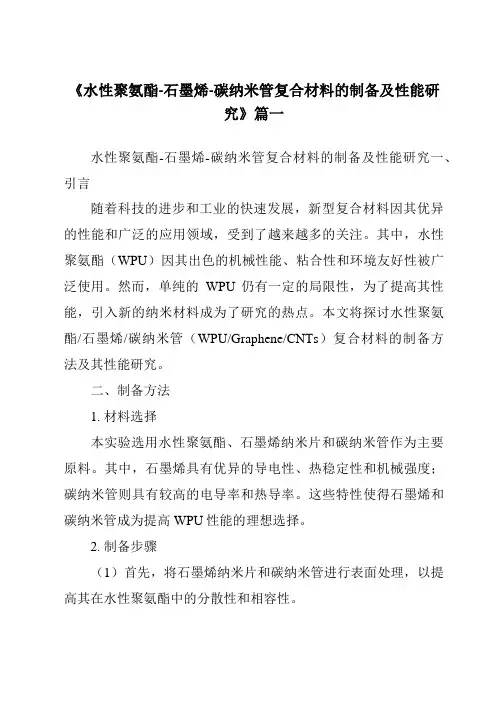

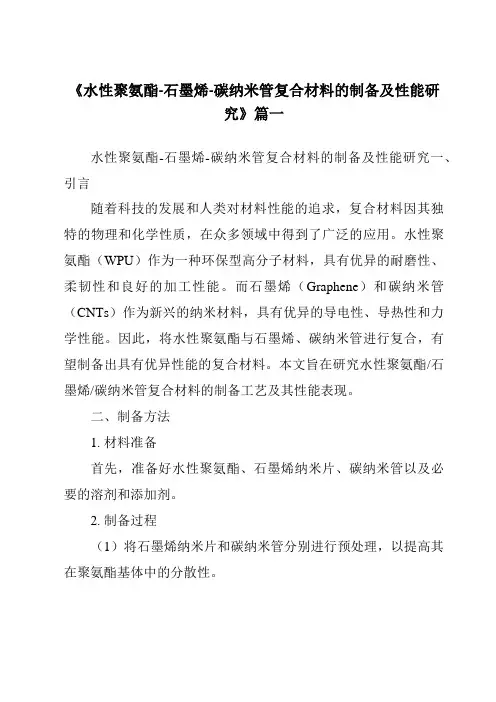

《水性聚氨酯-石墨烯-碳纳米管复合材料的制备及性能研究》篇一水性聚氨酯-石墨烯-碳纳米管复合材料的制备及性能研究一、引言随着科技的进步和工业的快速发展，新型复合材料因其优异的性能和广泛的应用领域，受到了越来越多的关注。
其中，水性聚氨酯（WPU）因其出色的机械性能、粘合性和环境友好性被广泛使用。
然而，单纯的WPU仍有一定的局限性，为了提高其性能，引入新的纳米材料成为了研究的热点。
本文将探讨水性聚氨酯/石墨烯/碳纳米管（WPU/Graphene/CNTs）复合材料的制备方法及其性能研究。
二、制备方法1. 材料选择本实验选用水性聚氨酯、石墨烯纳米片和碳纳米管作为主要原料。
其中，石墨烯具有优异的导电性、热稳定性和机械强度；碳纳米管则具有较高的电导率和热导率。
这些特性使得石墨烯和碳纳米管成为提高WPU性能的理想选择。
2. 制备步骤（1）首先，将石墨烯纳米片和碳纳米管进行表面处理，以提高其在水性聚氨酯中的分散性和相容性。
（2）然后，将处理后的石墨烯纳米片和碳纳米管按照一定比例加入到水性聚氨酯中，通过机械搅拌和超声分散，使纳米材料在WPU中均匀分布。
（3）最后，将混合物进行固化处理，得到WPU/Graphene/CNTs复合材料。
三、性能研究1. 机械性能通过拉伸试验，我们发现WPU/Graphene/CNTs复合材料具有优异的机械性能。
石墨烯和碳纳米管的加入显著提高了复合材料的拉伸强度和断裂伸长率。
此外，复合材料还表现出良好的韧性，能够承受较大的外力而不发生断裂。
2. 热稳定性通过热重分析（TGA）实验，我们发现WPU/Graphene/CNTs 复合材料具有较高的热稳定性。
石墨烯和碳纳米管的加入提高了复合材料的热分解温度，使得材料在高温环境下仍能保持良好的性能。
3. 电导性由于碳纳米管具有较高的电导率，WPU/Graphene/CNTs复合材料表现出良好的电导性。
这使得复合材料在电磁屏蔽、传感器和导电涂料等领域具有广泛的应用前景。

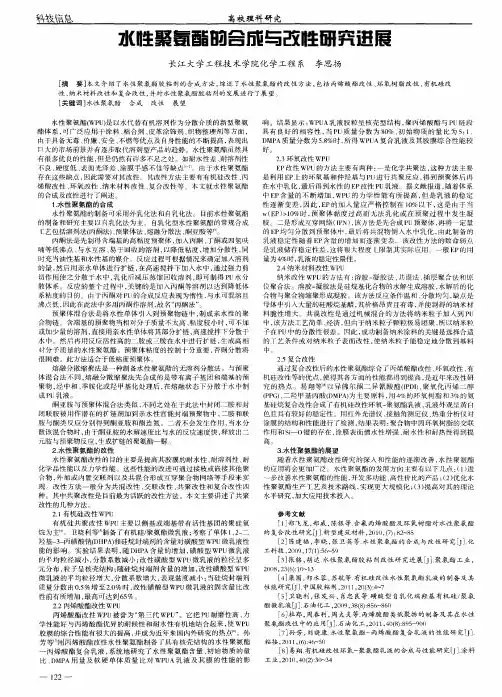

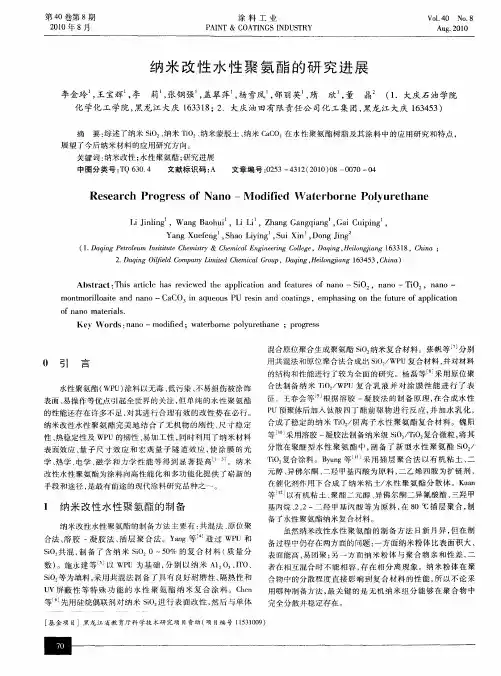

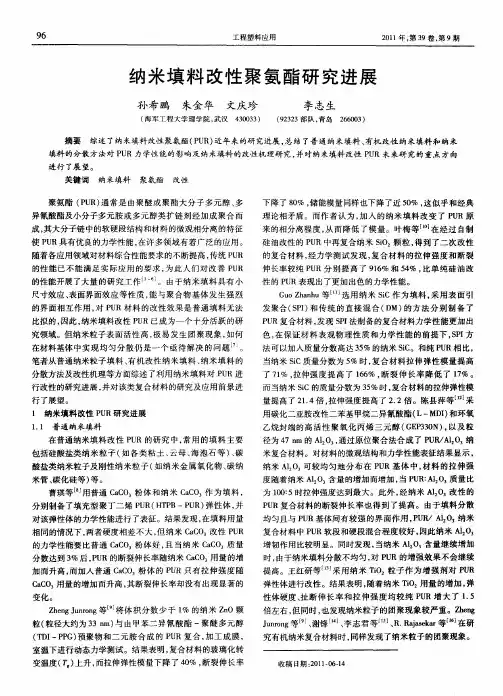

纳米材料改性水性聚氨酯的研究进展综述了纳米材料改性水性聚氨酯几种常用方法的特点和研究进展，指出了纳米材料改性水性聚氨酯存在的问题。
标签：水性聚氨酯（WPU）；纳米材料；方法；改性1 前言近年来，随着人们环保意识的增强，水性聚氨酯（WPU）受到越来越多学者的关注。
WPU是以水为分散介质的二元胶态体系，具有不污染环境、VOC（有机挥发物）排放量低、机械性能优良和易改性等优点，使其在胶粘剂、涂料、皮革涂饰、造纸和油墨等行业中得到广泛应用[1～4]。
但在制备WPU过程中由于引入亲水基团（如-OH、-COOH等），因此存在固含量低，耐水性、耐热性和耐老化性差等缺陷，从而限制了其应用范围。
纳米材料具有小尺寸效应、表面效应、量子尺寸效应及宏观量子隧道效应等特殊性质，为各种材料的改性开辟了崭新的途径。
通过纳米材料改性的WPU，其成膜性、耐水性和耐磨性等性能均得到显著提高[5]。
2 纳米材料改性WPU的方法2.1 共混法共混法即纳米粒子在WPU中直接分散。
首先是合成各种形态的纳米粒子，再通过机械混合的方法将纳米粒子加入到WPU中。
但在该方法中，由于纳米粒子颗粒比表面积大，极易团聚。
为防止纳米粒子团聚，科研工作者对纳米材料进行表面改性来提高其分散性，改善聚合物表面结构以提高其相容性。
李莉[6]等利用接枝改性后的纳米SiO2和TiO2与WPU共混，制备了纳米材料改性水性WPU乳液。
研究发现，纳米粒子在乳液中分散均匀，无团聚现象；改性后的WPU乳液力学性能比未改性前得到改善和提高；当纳米粒子添加量为0.5%时，WPU乳液的力学性能最佳，吸水性降低了70%，添加的纳米粒子对波长290～400 nm的紫外光有吸收。
李文倩[7]等采用硅烷偶联剂（KH560）对纳米SiO2溶胶进行表面改性，然后将其与WPU共混制备出了WPU/SiO2复合乳液，考查了改性纳米溶胶含量对复合乳液及其涂膜性能的影响。
结果表明，当纳米SiO2/KH560物质的量比为6：1时，改性后的纳米SiO2溶胶的粒径最小且分布较均一。
KH560的加入使纳米SiO2粒子更均匀地分散在聚氨酯乳液中，且SiO2粒子与聚氨酯乳液之间存在一定键合作用，使涂层的耐热性得到显著增强。
当改性SiO2溶胶添加量为5%～10%时，涂膜的硬度、耐磨性、耐划伤性、耐水性等性能明显提高。
王文娟[8]等利用叠氮偶联剂改性纳米蒙脱土（MMT），通过共混法成功合成了WPU/MMT复合材料，考查了WPU/MMT纳米材料的阻燃性能及物理性能。
研究表明，复合材料的热释放速率（HRR）、总热释放速率（THR）和生烟速率（SPR）等性能都明显下降，充分说明叠氮蒙脱土的加入提高了WPU的阻燃性能；当叠氮蒙脱土的添加量为1%时，水性聚氨酯的阻燃效果最佳。
复合材料的硬度、拉伸强度及耐水性也有一定程度的提高。
高翠[9]等采用自制硅烷类改性剂聚乙二醇（s-PEG）对经过酸氧化的多壁碳纳米管（MWNTs）进行表面改性处理，然后通过共混法制备了s-PEG-MWNTs/WPU复合材料。
结果表明，改性后的s-PEG-MWNTs在WPU基体中分散均匀；当s-PEG-MWNTs的添加量为1%时，复合材料的断裂伸长率和拉伸强度有显著的改善，比纯WPU分别提高了152%和597%。
此外，添加5%的s-PEG-MWNTs使复合材料的电阻率下降了近9个数量级。
共混法制备工艺简单、经济，易于实现工业化，且纳米粒子的制备与材料的合成是分步进行的，因而纳米粒子的形态和尺寸可控，适用于各种形态的纳米粒子，具有一定的应用价值。
但由于纳米粒子很容易团聚，均匀分散困难，即使对纳米粒子进行表面处理，也不能从本质上解决问题，因此影响了复合材料的性能。
2.2 原位聚合法原位聚合法指应用原位填充技术，使纳米粒子均匀分散在聚氨酯单体中，然后在一定条件下原位缩合，形成复合材料，从而实现对聚合物的改性。
曲家乐[10]等采用磷酸酯化的聚乙二醇作为改性剂对纳米SiO2表面进行改性，再通过原位聚合法制备纳米SiO2（经表面改性后的）改性WPU乳液。
研究表明，在表面上聚乙二醇基团的富集提高了纳米SiO2与WPU的相容性，可得到贮存稳定性高、性能稳定的水性WPU乳液。
Peng[11]等通过原位聚合法成功制备出了WPU/硅镁土（AT）纳米复合材料。
研究了WPU/AT纳米材料的化学结构、形态、热学行为和机械性能。
结果表明，经有机改性的AT在WPU中分散均匀，从而提高了WPU/AT纳米复合材料的热稳定性、拉伸强度和断裂伸长率。
吕军亮[12]等对采用原位聚合法制备的2组复合材料进行了对比分析。
第1组是普通的碳纳米管（CNTs）直接和WPU复合；第2组是首先采用硅烷偶联剂（KH-570）预处理CNTs，再与WPU复合，然后接上可光固化的功能基团，再经紫外光固化成型。
结果表明，经过KH-570处理的CNTs更均匀地分散在WPU 中，当CNTs的质量分数为0.6%时，复合涂膜的拉伸强度为15.34 MPa，断裂伸长率为30.62%，拉伸模量为176.84 MPa，耐冲击强度为10.14 kJ/m2，此涂膜具有半导体性质，可用作抗静电材料。
王宁[13]等用硅烷偶联剂γ-氨丙基三乙氧基硅烷（KH-550）对纳米SiO2进行改性，采用原位聚合将改性后的SiO2引入到磺酸型WPU中制备了复合材料，考查了其改性效果和性能。
研究表明，随着改性SiO2含量的增加，复合材料的粒径逐渐增大，耐水性得到明显改善，拉伸强度先增大后减小，断裂伸长率逐渐减小。
当改性SiO2质量分数为2.0%时，复合材料的综合性能最佳。
Qiang[14]等人通过原位聚合法制备了纳米SiO2/WPU复合物，研究了该复合物的结构，热稳定性，硬度和拉伸强度。
结果表明，当SiO2纳米粒子以适当的浓度掺入，复合材料的热稳定性、硬度、耐腐蚀和耐化学品性等性能均有所提高。
Soares[15]等采用原位聚合以氧化锌（ZnO）为填料改性WPU，制备WPU/ZnO 密封胶，研究了WPU/ZnO复合材料的填料与聚合物的相互作用、化学结构、热稳定性和机械性能。
结果发现，ZnO填料均匀分散在WPU中，其热稳定性、机械性能、拉伸强度和断裂伸长率都有所提高。
原位聚合法的反应条件温和，粒子在单体中分散均匀，离子的纳米特性无损坏，因该方法过程中只经过一次聚合成型，避免了加热过程中的降解，从而保证了材料各项性能的稳定。
但其在分散和聚合过程中，如果纳米粒子的用量较多，也会存在一定程度的团聚，影响体系的稳定性。
2.3 插层复合法插层法是指将聚氨酯单体插入到无机物夹层间进行原位聚合或将聚合物分子直接插进无机物夹层，进而破环无机物的层状结构，使其剥离成单个层状并在聚合物基体中形成分散的纳米单元，从而聚合得到纳米复合材料，此法适用以蒙脱土（MMT）为主的层状无机纳米粒子。
但由于MMT层间含有大量的无机离子，其亲油性很差，不利于其在有机相中的分散以及对有机物质的吸附[16]。
所以须首先对MMT进行有机改性，使MMT内外表面由亲水性转变为疏水性，降低表面能，改善蒙脱土的界面极性和微化学环境，增大比表面积，使其具有良好的分散性、凝胶性、吸附性和纳米效应[17]。
周威[18]等以IPDI（异佛尔酮二异氰酸酯）、PBA（聚己二酸丁二醇酯）、DMPA （二羟甲基丙酸）和OMMT（有机蒙脱土）为原料，采用插层法制备了OMMT/WPU（有机蒙脱土改性水性聚氨酯）纳米复合材料。
运用红外光谱（FT-IR）法和热失重分析（TGA）法对该纳米复合材料的结构和性能进行了表征，并考查了OMMT含量对该纳米复合材料的热稳定性、疏水性和粘接性能等影响。
结果表明，当w（OMMT）为3%（相对于WPU质量）时，纳米复合材料的综合性能最佳，其初始剥离强度、最终剥离强度、热稳定性、疏水性和耐水解性均有所提高。
王青尧[19]等通过插层聚合法制备了WPU/OMMT复合乳液，研究了该复合乳液的形态及粒径规律随OMMT添加量变化的规律。
当OMMT含量在5%左右时，该乳液具有较好的耐热性，拉伸强度和断裂强度达到最大值。
随着OMMT 含量的增大，该复合乳液粒子粒径逐渐增大，耐热性和耐水性增强。
Deng[20]等利用原位插层聚合方法制备了梳状支链水性聚氨酯/有机蒙脱土（CWPU/OMMT）纳米复合材料。
结果表明，OMMT在CWPU中既有插层型也有剥离型，随着OMMT的含量增加，复合材料的粒径增大，粒径分布变宽；当OMMT的用量为3%时，复合材料表现出优异的综合性能。
在80 ℃时，粒径为63.6 nm，拉伸强度为40.2 MPa，弹性模量为20.3 MPa，吸水性为13%，与水的表面接触角>100°。
侯孟华[21]等采用插层聚合法制备了MMT/WPU复合材料。
结果表明，MMT 以平均间距不小于4.5 nm分散在WPU基体中。
蒙脱土在基体中的最佳添加量为1%，此时乳液涂膜的断裂伸长率和断裂强度分别提高了43.1%和34.6%，耐水性得到了增强。
还采用γ-氨丙基三乙氧基硅烷（APTMS）偶联剂修饰MMT，再通过插层聚合法制备蒙脱土硅氧烷双重改性水性聚氨酯乳液[22]。
研究表明，MMT 以平均间距5.19 nm分散在WPU基体中；复合乳液比纯WPU具有更优异的热力学性能。
硅烷偶联剂和蒙脱土改性水性聚氨酯具有性能互补的效果。
当加入质量分数为1%的MMT和2%的APTMS时，复合乳液的断裂伸长率和拉伸强度比纯WPU分别提高了17.6%和69.7%，吸水性降低了48.7%。
插层法工艺简单，原料来源丰富、廉价，因无机物是以纳米片层状分布于聚合物有机相中，经适当的处理，能增加复合材料的模量、硬度、阻隔性和耐热性能等，但对材料的永久变形和弹性有一定的影响，但是因该方法只适用于层状无机纳米粒子，应用有一定的局限性。
2.4 溶胶-凝胶法溶胶-凝胶法是制备纳米复合材料的一种湿化学法，即将硅氧烷或金属盐等前驱物溶于水或者有机溶剂中，在一定条件下经水解形成溶胶，水解后的化合物与聚氨酯共缩聚，形成凝胶，即有纳米微粒分散的复合材料。
樊武厚[23]等先采用溶胶-凝胶法制备出WPU/SiO2纳米杂化物（WPUS），将WPUS和WPU乳液复配制得复合涂膜，系统地研究了WPUS含量对复合涂膜性能的影响。
结果表明，随WPUS含量增大，复合乳液的平均粒径和多分散指数（PDI）逐渐增大，但平均粒径都保持在100 nm以下；随着WPUS含量从2%渐增至10%时，涂膜的表面粗糙度增大、SiO2分布变得不均匀、拉伸强度及断裂伸长率都表现出先增大后减小的趋势。
在WPUS用量为4%～6%时具有最佳的力学性能。
复合膜的耐水性提高、透光率减小，但透光率都保持在90%以上。
Kim[24]等运用溶胶-凝胶法制备了WPU/石墨烯氧化物（GO）纳米复合材料。
