下载文档原格式
以GB5786-M8六角头螺栓为例来说明。
..冷镦锻工艺是一种少无切削金属压力加工工艺。
它是一种利用金属在外力作用下所产生的塑性变形，并借助于模具，使金属体积作重新分布及转移,从而形成所需要的零件或毛坯的加工方法。
冷镦锻工艺的特点：1．冷镦然是在常温条件进行的.冷镦锻可使金属零件的机械性能得到改善.2．冷镦锻工艺可以提高材料利率。
它是以塑性变形为基础的压力加工方法，可实现少切削或者无切削加工。
一般材料利用率都在85％以上，最高可达99％以上.3．可提高生产效率.金属产品变形的时间和过程都比较短，特别是在多工位成形机上加工零件，可大大提高生产率.4．冷镦锻工艺能提高产品表面粗糙度、保证产品精度。
二、冷镦锻工艺对原材料的要求1．原材料的化学成份及机械性能应符合相关标准.2．原材料必须进行球化退火处理,其材料金相组织为球状珠光体4—6级。
3．原材料的硬度，为了尽可能减少材料的开裂倾向,提高模具使用寿命还要求冷拔料有尽可能低的硬度，以提高塑性.一般要求原材料的硬度在HB110~170（HRB62—88）。
4．冷拔料的尽寸精度一般应根据产品的具体要求及工艺情况而定，一般来说，对于缩径和强缩尺寸精度要求低一些。
5．冷拔料的表面质量要求有润滑薄膜呈无光泽的暗色,同时表面不得有划痕、折叠、裂纹、拉毛、锈蚀、氧化皮及凹坑麻点等缺陷。
6．要求冷拔料半径方向脱碳层总厚度不超过原材料直径的1-1。
5％（具体情况随各制造厂家的要求而定）。
7．为了保证冷成形时的切断质量,要求冷拔料具有表面较硬，而心部较软的状态。
8．冷拔料应进行冷顶锻试验,同时要求材料对冷作硬化的敏感性越低越好，以减少变形过程中，由于冷作硬化使变形抗力增加.三、紧固件加工工艺简述紧固件主要分两大粪：一类是螺纹类紧固件;另一类是非螺纹类紧固件或联接件。
这里仅针对螺纹类紧固件进行简述。
1. 螺纹类紧固件加工流程一般都是由剪断、冷镦、或者冷挤压、切削、螺纹加工、热处理、表面处理等生产工序组成的.材料改制工艺流程一般为：酸洗→拉丝→退火→磷化皂化→拉丝→(球化磷化）螺纹类紧固件冷加工艺流程订要有以下几种情况：8。

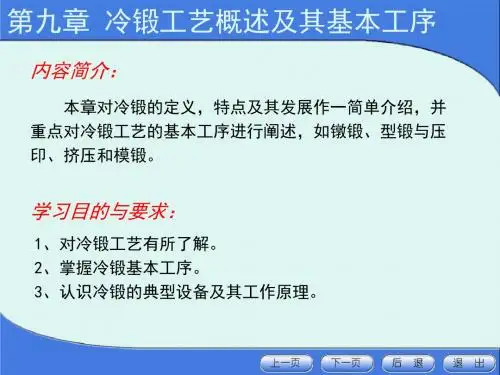

冷锻工艺概述及其基本工序冷锻工艺是一种金属加工工艺，用于在常温下加工金属材料。
相比于热锻工艺，冷锻工艺有许多独特的特点和优势。
冷锻工艺的基本工序包括模具设计、材料准备、预热、锻造、冷却和后处理等环节。
首先，模具设计是冷锻工艺的关键步骤之一。
优秀的模具设计能够确保产品的精度和质量。
模具主要分为顶模和底模，根据锻造对象的形状和尺寸来设计。
模具的材料通常选择较高的硬度和韧性，以确保工作寿命和稳定性。
其次，材料准备是冷锻工艺的准备阶段。
材料的选择至关重要，通常使用高强度合金钢、不锈钢、铝合金等金属材料。
材料的准备包括材料剪切、材料加热和材料的加工等步骤，以确保材料具备适合冷锻工艺的特性。
在进入锻造阶段之前，材料需要进行预热。
预热是为了减少材料的冷脆性和提高可锻性。
预热温度根据不同的材料来确定，通常在300℃至500℃之间。
预热的时间也很重要，通常需要根据不同材料和尺寸来确定。
接下来是锻造阶段，是冷锻工艺的核心步骤。
锻造是通过施加巨大的压力来改变材料的形状和尺寸。
锻造分为多种方式，包括扁锻、拉拔、压力焊接等。
在锻造过程中，根据产品的形状和要求，模具将材料变形成所需的形状和尺寸。
完成锻造后，材料需要冷却处理。
冷却可以提高材料的硬度和强度，并确保材料具有良好的结构和性能。
冷却通常采用水淬或空气冷却等方法。
最后，进行后处理是为了提高产品的表面质量和性能。
后处理包括切割、修整、清洗、抛光和热处理等步骤，以确保产品的质量和要求。
总之，冷锻工艺是一种常温下加工金属材料的工艺，具有诸多优点。
通过模具设计、材料准备、预热、锻造、冷却和后处理等基本工序，冷锻工艺能够生产出高质量的产品，广泛应用于各种行业中。
冷锻工艺的特点和优势使其在金属加工领域中得到广泛应用。
相比于热锻工艺，冷锻工艺具有以下几个优势：首先，冷锻工艺可以提高材料的强度和硬度。
在常温下进行锻造，可以充分利用材料的冷切变形和冷加工硬化效应，从而使材料的晶粒细化，晶界扩散困难。
冷镦、冷挤压基础知识介绍发布日期：2007-03-16 浏览次数：54冷挤压是精密塑性体积成形技术中的一个重要组成部分。
冷挤压是指在冷态下将金属毛坯放入模具模腔内，在强大的压力和一定的速度作用下，迫使金属从模腔中挤出，从而获得所需形状、尺寸以及具有一定力学性能的挤压件。
显然，冷挤压加工是靠模具来控制金属流动，靠金属体积的大量转移来成形零件的。
冷挤压技术是一种高精、高效、优质低耗的先进生产工艺技术，较多应用于中小型锻件规模化生产中。
与热锻、温锻工艺相比，可以节材30%～50%，节能40%～80%而且能够提高锻件质量，改善作业环境。
目前，冷挤压技术已在紧固件、机械、仪表、电器、轻工、宇航、船舶、军工等工业部门中得到较为广泛的应用，已成为金属塑性体积成形技术中不可缺少的重要加工手段之一。
二战后，冷挤压技术在国外工业发达国家的汽车、摩托车、家用电器等行业得到了广泛的发展应用，而新型挤压材料、模具新钢种和大吨位压力机的出现便拓展了其发展空间。
日本80年代自称，其轿车生产中以锻造工艺方法生产的零件，有30%～40%是采用冷挤压工艺生产的。
随着科技的进步和汽车、摩托车、家用电器等行业对产品技术要求的不断提高，冷挤压生产工艺技术己逐渐成为中小锻件精化生产的发展方向。
与其他加工工艺相比冷挤压有如下优点：1）节约原材料。
冷挤压是利用金属的塑性变形来制成所需形状的零件，因而能大量减少切削加工，提高材料利用率。
冷挤压的材料利用率一般可达到80%以上。
2）提高劳动生产率。
用冷挤压工艺代替切削加工制造零件，能使生产率提高几倍、几十倍、甚至上百倍。
3）制件可以获得理想的表面粗糙度和尺寸精度。
零件的精度可达IT7～IT8级，表面粗糙度可达R0.2～R0.6。
因此，用冷挤压加工的零件一般很少再切削加工，只需在要求特别高之处进行精磨。
4）提高零件的力学性能。
冷挤压后金属的冷加工硬化，以及在零件内部形成合理的纤维流线分布，使零件的强度远高于原材料的强度。
以GB5786-M8六角头螺栓为例来说明。
..冷镦锻工艺是一种少无切削金属压力加工工艺。
它是一种利用金属在外力作用下所产生的塑性变形，并借助于模具，使金属体积作重新分布及转移,从而形成所需要的零件或毛坯的加工方法。
冷镦锻工艺的特点：1．冷镦然是在常温条件进行的.冷镦锻可使金属零件的机械性能得到改善.2．冷镦锻工艺可以提高材料利率。
它是以塑性变形为基础的压力加工方法，可实现少切削或者无切削加工。
一般材料利用率都在85％以上，最高可达99％以上.3．可提高生产效率.金属产品变形的时间和过程都比较短，特别是在多工位成形机上加工零件，可大大提高生产率.4．冷镦锻工艺能提高产品表面粗糙度、保证产品精度。
二、冷镦锻工艺对原材料的要求1．原材料的化学成份及机械性能应符合相关标准.2．原材料必须进行球化退火处理,其材料金相组织为球状珠光体4—6级。
3．原材料的硬度，为了尽可能减少材料的开裂倾向,提高模具使用寿命还要求冷拔料有尽可能低的硬度，以提高塑性.一般要求原材料的硬度在HB110~170（HRB62—88）。
4．冷拔料的尽寸精度一般应根据产品的具体要求及工艺情况而定，一般来说，对于缩径和强缩尺寸精度要求低一些。
5．冷拔料的表面质量要求有润滑薄膜呈无光泽的暗色,同时表面不得有划痕、折叠、裂纹、拉毛、锈蚀、氧化皮及凹坑麻点等缺陷。
6．要求冷拔料半径方向脱碳层总厚度不超过原材料直径的1-1。
5％（具体情况随各制造厂家的要求而定）。
7．为了保证冷成形时的切断质量,要求冷拔料具有表面较硬，而心部较软的状态。
8．冷拔料应进行冷顶锻试验,同时要求材料对冷作硬化的敏感性越低越好，以减少变形过程中，由于冷作硬化使变形抗力增加.三、紧固件加工工艺简述紧固件主要分两大粪：一类是螺纹类紧固件;另一类是非螺纹类紧固件或联接件。
这里仅针对螺纹类紧固件进行简述。
1. 螺纹类紧固件加工流程一般都是由剪断、冷镦、或者冷挤压、切削、螺纹加工、热处理、表面处理等生产工序组成的.材料改制工艺流程一般为：酸洗→拉丝→退火→磷化皂化→拉丝→(球化磷化）螺纹类紧固件冷加工艺流程订要有以下几种情况：8。
以GB5786-M8六角头螺栓为例来说明...冷镦锻工艺是一种少无切削金属压力加工工艺。
它是一种利用金属在外力作用下所产生的塑性变形，并借助于模具，使金属体积作重新分布及转移，从而形成所需要的零件或毛坯的加工方法。
冷镦锻工艺的特点：1．冷镦然是在常温条件进行的。
冷镦锻可使金属零件的机械性能得到改善。
2．冷镦锻工艺可以提高材料利率。
它是以塑性变形为基础的压力加工方法，可实现少切削或者无切削加工。
一般材料利用率都在85%以上，最高可达99%以上。
3．可提高生产效率。
金属产品变形的时间和过程都比较短，特别是在多工位成形机上加工零件，可大大提高生产率。
4．冷镦锻工艺能提高产品表面粗糙度、保证产品精度。
二、冷镦锻工艺对原材料的要求1．原材料的化学成份及机械性能应符合相关标准。
2．原材料必须进行球化退火处理，其材料金相组织为球状珠光体4-6级。
3．原材料的硬度，为了尽可能减少材料的开裂倾向，提高模具使用寿命还要求冷拔料有尽可能低的硬度，以提高塑性。
一般要求原材料的硬度在HB110~170（HRB62-88）。
4．冷拔料的尽寸精度一般应根据产品的具体要求及工艺情况而定，一般来说，对于缩径和强缩尺寸精度要求低一些。
5．冷拔料的表面质量要求有润滑薄膜呈无光泽的暗色，同时表面不得有划痕、折叠、裂纹、拉毛、锈蚀、氧化皮及凹坑麻点等缺陷。
6．要求冷拔料半径方向脱碳层总厚度不超过原材料直径的1-1.5%(具体情况随各制造厂家的要求而定）。
7．为了保证冷成形时的切断质量，要求冷拔料具有表面较硬，而心部较软的状态。
8．冷拔料应进行冷顶锻试验，同时要求材料对冷作硬化的敏感性越低越好，以减少变形过程中，由于冷作硬化使变形抗力增加。
三、紧固件加工工艺简述紧固件主要分两大粪：一类是螺纹类紧固件；另一类是非螺纹类紧固件或联接件。
这里仅针对螺纹类紧固件进行简述。
1. 螺纹类紧固件加工流程一般都是由剪断、冷镦、或者冷挤压、切削、螺纹加工、热处理、表面处理等生产工序组成的。
模锻工艺的工序
模锻工艺主要包括以下几个工序：
1.模具设计与制造：根据产品的形状和尺寸要求，设计并制造适合的模具。
模具通常由模具座、压头、温度控制装置等组成。
2.模具预热：对制造好的模具进行预热处理，以提高模具硬度和耐磨性，同时减少冷却时间。
3.材料预热：将金属材料加热至适当温度，以增加其可塑性，为后续的模锻工序做好准备。
4.装入模具：将预热后的金属材料放置在模具的一侧，待好的装配好后，将其放置在模锻机的操作位置。
5.锻压：启动模锻机，施加压力将模具上下移动，使金属材料在模具的压力下发生塑性变形，从而达到所需的形状和尺寸。
6.冷却：模锻后的工件往往会产生高温，需要进行冷却以使工件达到所需的硬度和耐磨性。
7.去毛刺处理：去除模锻后工件上的毛刺，以提高表面的光洁度和质量。
8.检验与修整：对模锻后的工件进行检验，检查其尺寸、形状和表面质量是否符合要求。
如有不合格的地方，则进行修整处理。
9.清洗与防锈：对经过检验和修整的工件进行清洗，清除表面的污垢和残留物，并进行防锈处理，以保护工件的质量和使用寿命。
10.包装与出货：将经过清洗和防锈处理的工件进行包装，并安排出货。
以GB5786-M8六角头螺栓为例来说明...冷镦锻工艺是一种少无切削金属压力加工工艺。
它是一种利用金属在外力作用下所产生的塑性变形，并借助于模具，使金属体积作重新分布及转移，从而形成所需要的零件或毛坯的加工方法。
冷镦锻工艺的特点：1．冷镦然是在常温条件进行的。
冷镦锻可使金属零件的机械性能得到改善。
2．冷镦锻工艺可以提高材料利率。
它是以塑性变形为基础的压力加工方法，可实现少切削或者无切削加工。
一般材料利用率都在85%以上，最高可达99%以上。
3．可提高生产效率。
金属产品变形的时间和过程都比较短，特别是在多工位成形机上加工零件，可大大提高生产率。
4．冷镦锻工艺能提高产品表面粗糙度、保证产品精度。
二、冷镦锻工艺对原材料的要求1．原材料的化学成份及机械性能应符合相关标准。
2．原材料必须进行球化退火处理，其材料金相组织为球状珠光体4-6级。
3．原材料的硬度，为了尽可能减少材料的开裂倾向，提高模具使用寿命还要求冷拔料有尽可能低的硬度，以提高塑性。
一般要求原材料的硬度在HB110~170（HRB62-88）。
4．冷拔料的尽寸精度一般应根据产品的具体要求及工艺情况而定，一般来说，对于缩径和强缩尺寸精度要求低一些。
5．冷拔料的表面质量要求有润滑薄膜呈无光泽的暗色，同时表面不得有划痕、折叠、裂纹、拉毛、锈蚀、氧化皮及凹坑麻点等缺陷。
6．要求冷拔料半径方向脱碳层总厚度不超过原材料直径的1-1.5%(具体情况随各制造厂家的要求而定）。
7．为了保证冷成形时的切断质量，要求冷拔料具有表面较硬，而心部较软的状态。
8．冷拔料应进行冷顶锻试验，同时要求材料对冷作硬化的敏感性越低越好，以减少变形过程中，由于冷作硬化使变形抗力增加。
三、紧固件加工工艺简述紧固件主要分两大粪：一类是螺纹类紧固件；另一类是非螺纹类紧固件或联接件。
这里仅针对螺纹类紧固件进行简述。
1. 螺纹类紧固件加工流程一般都是由剪断、冷镦、或者冷挤压、切削、螺纹加工、热处理、表面处理等生产工序组成的。
冷镦锻工艺简介一、冷镦锻工艺简介冷镦锻工艺是一种少无切削金属压力加工工艺。
它是一种利用金属在外力作用下所产生的塑性变形，并借助于模具，使金属体积作重新分布及转移，从而形成所需要的零件或毛坯的加工方法。
冷镦锻工艺的特点：1．冷镦然是在常温条件进行的。
冷镦锻可使金属零件的机械性能得到改善。
2．冷镦锻工艺可以提高材料利率。
它是以塑性变形为基础的压力加工方法，可实现少切削或者无切削加工。
一般材料利用率都在85%以上，最高可达99%以上。
3．可提高生产效率。
金属产品变形的时间和过程都比较短，特别是在多工位成形机上加工零件，可大大提高生产率。
4．冷镦锻工艺能提高产品表面粗糙度、保证产品精度。
二、冷镦锻工艺对原材料的要求1．原材料的化学成份及机械性能应符合相关标准。
2．原材料必须进行球化退火处理，其材料金相组织为球状珠光体4-6级。
3．原材料的硬度，为了尽可能减少材料的开裂倾向，提高模具使用寿命还要求冷拔料有尽可能低的硬度，以提高塑性。
一般要求原材料的硬度在HB110~170（HRB62-88）。
4．冷拔料的尽寸精度一般应根据产品的具体要求及工艺情况而定，一般来说，对于缩径和强缩尺寸精度要求低一些。
5．冷拔料的表面质量要求有润滑薄膜呈无光泽的暗色，同时表面不得有划痕、折叠、裂纹、拉毛、锈蚀、氧化皮及凹坑麻点等缺陷。
6．要求冷拔料半径方向脱碳层总厚度不超过原材料直径的1-1.5%(具体情况随各制造厂家的要求而定）。
7．为了保证冷成形时的切断质量，要求冷拔料具有表面较硬，而心部较软的状态。
8．冷拔料应进行冷顶锻试验，同时要求材料对冷作硬化的敏感性越低越好，以减少变形过程中，由于冷作硬化使变形抗力增加。
三、紧固件加工工艺简述紧固件主要分两大粪：一类是螺纹类紧固件；另一类是非螺纹类紧固件或联接件。
这里仅针对螺纹类紧固件进行简述。
1. 螺纹类紧固件加工流程一般都是由剪断、冷镦、或者冷挤压、切削、螺纹加工、热处理、表面处理等生产工序组成的。
冷镦锻工艺与模具设计 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT以GB5786-M8六角头螺栓为例来说明...冷镦锻工艺是一种少无切削金属压力加工工艺。
它是一种利用金属在外力作用下所产生的塑性变形，并借助于模具，使金属体积作重新分布及转移，从而形成所需要的零件或毛坯的加工方法。
冷镦锻工艺的特点：1．冷镦然是在常温条件进行的。
冷镦锻可使金属零件的机械性能得到改善。
2．冷镦锻工艺可以提高材料利率。
它是以塑性变形为基础的压力加工方法，可实现少切削或者无切削加工。
一般材料利用率都在85%以上，最高可达99%以上。
3．可提高生产效率。
金属产品变形的时间和过程都比较短，特别是在多工位成形机上加工零件，可大大提高生产率。
4．冷镦锻工艺能提高产品表面粗糙度、保证产品精度。
二、冷镦锻工艺对原材料的要求1．原材料的化学成份及机械性能应符合相关标准。
2．原材料必须进行球化退火处理，其材料金相组织为球状珠光体4-6级。
3．原材料的硬度，为了尽可能减少材料的开裂倾向，提高模具使用寿命还要求冷拔料有尽可能低的硬度，以提高塑性。
一般要求原材料的硬度在HB110~170（HRB62-88）。
4．冷拔料的尽寸精度一般应根据产品的具体要求及工艺情况而定，一般来说，对于缩径和强缩尺寸精度要求低一些。
5．冷拔料的表面质量要求有润滑薄膜呈无光泽的暗色，同时表面不得有划痕、折叠、裂纹、拉毛、锈蚀、氧化皮及凹坑麻点等缺陷。
6．要求冷拔料半径方向脱碳层总厚度不超过原材料直径的%(具体情况随各制造厂家的要求而定）。
7．为了保证冷成形时的切断质量，要求冷拔料具有表面较硬，而心部较软的状态。
8．冷拔料应进行冷顶锻试验，同时要求材料对冷作硬化的敏感性越低越好，以减少变形过程中，由于冷作硬化使变形抗力增加。
三、紧固件加工工艺简述紧固件主要分两大粪：一类是螺纹类紧固件；另一类是非螺纹类紧固件或联接件。
冷锻（Coldforging）成形工艺资料介绍~冷锻（Cold forging）成形工艺资料介绍~冷锻是冷模锻、冷挤压、冷镦等塑性加工的统称。
是对物料再结晶温度以下的成形加工，是在回复温度以下进行的锻造。
生产中习惯把不加热毛坯进行的锻造称为冷锻。
冷锻材料大都是室温下变形抗力较小、塑性较好的铝及部分合金、铜及部分合金、低碳钢、中碳钢、低合金结构钢。
冷锻件表面质量好，尺寸精度高，能代替一些切削加工。
冷锻能使金属强化，提高零件的强度。
HATEBUR冷锻视频，细节尽现！冷锻的定义冷锻又叫做冷体积成形，是一种制造工艺也是一种加工方法。
与冷冲压加工工艺基本一样。
冷锻工艺也是有材料、模具、设备三要素构成。
只是冲压加工中的材料主要是板材，而冷锻加工中的材料主要为圆盘或线材。
日本（JIS）叫冷间锻造（简称冷锻）中国（GB）叫冷镦，一些螺丝厂也喜欢称为打头。
冷锻是指金属的再结晶温度以下进行的各种体积成形。
从金属学的理论可知，各种金属材料的可再结晶温度有所不同；T再=（0.3-0.5）T熔。
（注：JIS，日本工业标准的简称，由日本工业标准调查会组织制定和审议）日本冷锻工艺赏析，建议wifi下观看！可知：铁金属和非金属的最低再结晶温度。
即使在室温或者常温的条件下铅、锡的成形加工都不能称作冷锻，而是热锻了。
但是铁、铜、铝在常温下成形加工就可以称为冷锻。
冷锻零件的形状越来越趋于复杂，由最初的阶梯轴、螺钉、螺钉、螺母和导管等，发展到形状复杂的零件。
花键轴的典型工艺为：正挤压杆部——镦粗中间头部分——挤压花键；花键套的主要工艺为：反挤压杯形件——冲底制成环形件——正挤压轴套。
圆柱齿轮的冷挤压技术也成功用于生产。
除黑色金属外，铜合金、镁合金和铝合金材料的冷挤压应用也越来越广泛。
轴类锻件自动化冷锻生产线，建议wifi 下观看~（视频来源于中国锻压网）工艺介绍——冷锻冷精锻是一种（近）净形成形工艺。
采用该方法成形的零件强度和精度高，表面质量好。
冷锻工艺与模具一、冷锻工艺的介绍冷锻工艺是一种通过在常温下对金属进行塑性变形的加工方法。
相比于热锻工艺，冷锻工艺具有更高的精度和更好的表面质量。
冷锻工艺适用于各种金属材料，如钢、铁、铝等。
在冷锻过程中，金属材料在模具的压力下受到强烈的塑性变形，从而改变其形状和结构。
二、冷锻工艺的优点1. 提高材料的机械性能：冷锻过程中，由于金属材料受到较大的压力和变形力，其晶粒结构得到细化，从而提高了材料的强度和硬度。
2. 提高表面质量：冷锻工艺能够有效地消除材料表面的气孔和缺陷，使得金属材料的表面质量得到提高，有利于后续的加工和使用。
3. 提高材料的机械性能：冷锻工艺能够使金属材料的晶粒结构得到细化，从而提高了材料的韧性和耐磨性。
4. 降低成本：相比于热锻工艺，冷锻工艺不需要加热设备和冷却设备，因此能够降低生产成本。
5. 增加材料利用率：冷锻工艺能够通过减少金属材料的切割和废料产生，提高材料的利用率。
三、冷锻工艺的应用领域1. 汽车制造业：冷锻工艺广泛应用于汽车发动机的曲轴、连杆、齿轮等零部件的制造中。
通过冷锻工艺，这些零部件能够获得更高的强度和更好的表面质量，提高汽车的整体性能和可靠性。
2. 机械制造业：冷锻工艺也被广泛应用于机械制造业中，用于制造各种零部件，如轴、齿轮等。
通过冷锻工艺，这些零部件能够满足机械设备对高强度和高精度的要求。
3. 航空航天工业：冷锻工艺在航空航天工业中也得到广泛应用。
通过冷锻工艺，可以制造出高强度和轻量化的航空航天零部件，提高飞机和航天器的性能和效率。
四、模具在冷锻中的作用模具是冷锻工艺中的重要工具，其作用是将金属材料按照所需的形状和尺寸进行塑性变形。
模具的设计和制造直接影响着冷锻工艺的成型效果和产品质量。
模具需要满足以下要求：1. 足够强度和硬度：模具需要具备足够的强度和硬度，以承受冷锻过程中的高压力和大变形力。
2. 良好的耐磨性：模具需要具备良好的耐磨性，以应对冷锻过程中金属材料的磨损和摩擦。
