武汉国电华美电气设备有限公司冲击电压发生器产品说明书

武汉国电华美电气设备有限公司冲击电压发生器产品说明书

冲击电压发生器说明书武汉国电华美电气设备有限公司目录一、概述二、产品型号编制说明三、使用条件四、主要技术参数五、设备组成六、使用方法七、注意事项八、日常维护一、概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。

本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。

二、产品型号编制说明标称电压，单位kV标称容量，单位kJCJDY 系列冲击电压发生器主回路电路如下：CJDY-Ⅰ型T：充电变压器D 1D 2：高压硅整流器K 1K 2：自动接地开关R 01R 02R 03：充电保护电阻R 1、R 2：直流电阻分压器C P ：耦合电容器R 0：触发电阻C：主电容器冲击电压发生器R：充电电阻R´：充电箝位电阻R t R,t：波尾电阻R f R,f：波头电阻R´f：操作波外波头电阻C 1´C1´´：截波触发电容分压器C´s0：点火电容C：串联放电球隙R 0´：触发球箝位电阻G´：隔离球R：分压器阻尼电阻C 0C0´：弱阻尼电容分压器C 0´´：电容分压器低压臂C3：陡化电容r1:截波均压电容器的阻尼电阻C´1截波均压电容器R2R´2：截波触发分压电阻G 0´´：截波球隙G：试品Z0：截波延时器三、使用条件3.1安装、使用处海拔高度不超过1000米3.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃)3.3无导电尘埃存在3.4无火灾及爆炸危险品3.5不含有腐蚀金属和绝缘的气体和蒸汽3.6无剧烈振动、碰撞和强烈颠簸3.7地平水平面不超过3度，移动式装置地面不平度 1mm/m23.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。

雷电冲击试验资料

雷电冲击试验资料

截波标准规定： （1）波前时间Tf为1.2uS，允许误差 ±30%； （2）截波时间Td为2~5 uS （3）试验电压Um，允许偏差±3%，是 指规定值和实测值之差，不是指测量 误差。 （4）当实际波形波前部分有振荡（过冲） 规定振荡幅值不应超过0.05Um，反冲 波幅值ur/ Um过零系数规定为 0.250.35 波形图画法：以D点与反波峰值的幅值 的30%和90%的两点的联线与反波峰 值的交点为N，与D点横向平行的交点 为M，从M点所作的横轴垂线与O1之 间的距离为截波时间Td。 T1=1.67T





DL/T557《高压线路绝缘子陡波冲击耐受 试验》规定了线路绝缘子陡波冲击耐受试 验的标准冲击波形 （6）Tf=100~200毫微妙的陡波冲击波。 陡度2500KV/uS，最大输出电压幅值 500KV，适用于高压线路B型绝缘子陡波 冲击耐受试验。 JB5892《高压线路用有机复合绝缘子技 术条件》规定了有机复合绝缘子陡波冲击 耐受试验的标准冲击波形 （7）陡度大于1000KV/uS的陡波冲击波 最大输出电压幅值600KV，适用于高压线 路用有机复合绝缘子陡波冲击耐受试验。 DL474.6 《变压器操作波感应耐压试验》 规定了变压器操作波感应耐压试验的标准 冲击波形。 （8） Tcr＞100微妙，Tz＞1000微妙，Td （90）＞200微妙的操作波冲击波 适用电力变压器操作波感应耐压试验。

三、雷电冲击发生器原理介绍
1、雷电波的基本形成
2、雷电波波头波尾时间计算
如图（3）是冲击电压发生器最基本的等值回路。 试验前把C1充好电，当K（或点火球隙）动作后，由C1向C2充电， 则试品两端电压： U1=U0*（1-e（-t /τ）） （充电过程） C1、C2两端电压平衡后，一起又通过R2对地放电，则试品两端电 压： U2=U0*e（-t /τ） （放电过程） 根据雷电波形定义，来推导波头波尾时间公式： （1）求波头Tf： 30%U0= U0*（1-e（-t1/τ1）） （1-1） 90%U0= U0*（1-e（-t2/τ1）） （1-2） 解方程组：0.3 = 1-e（-t1/τ1） 0.9 = 1-e（-t2/τ1） 0.7= e（-t1/τ1） 0.1= e（-t2/τ1）

雷电冲击电压发生器

雷电冲击电压发生器

� 慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年 （包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有 偿终身维修。
� 安全要求
（注意：只有专业的技术人员才可执行维修）
请阅读下列安全注意事项， 以免人身伤害，并防止本产品或与其相连接的任何其它产品 受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
本套设备装置满足现行和最新的国际标准(IEC)、国家标准及有关电力行业标 准：
IEC60-1、-2 GB50150 GB/T4109 GB311.1-1997 GB/T16927.1-1997 GB/T16927.2-1997 GB/T16896.1-1997 GB/T16896.1-2005 ZB F24 001-90 GB191 GB4208 GB813-89 JB/T563 GB4704-92 JB/T9641－1999 DL/T557-94 DL/T 846.1-2003 系统 DL/T 846.2-2004 DL/T 848.5-2004 高电压测试设备通用技术条件第二部分：冲击电压测量系统 高压试验装置通用技术条件 第 5 部分：冲击电压发生器 高电压试验技术 电气装置安装工程电气设备交接试验标准 高压套管技术条件 高压输变电设备的绝缘配合 高电压试验技术 高电压试验技术 一般试验要求 测量系统
冲击电压发生器试验装置 GOZ--4000kV/500kJ全自动
使 用 说 明 书
国自电气
Goz Electric
通用说明书
97 .html /product/html/1 /product/html/197 97.html
用户，您好：
很荣幸您使用国自电气GOZ-系列全自动冲击电压发生器试验装置。 在您初次使用本仪器前， 请您详细地阅读 GOZ--4000kV/500kJ 全自动冲击电 压发生器试验装置说明书，将可帮助您熟练地使用本仪器。

1.2 50us冲击电压发生器(spd测试)

1.2 50us冲击电压发生器(spd测试)

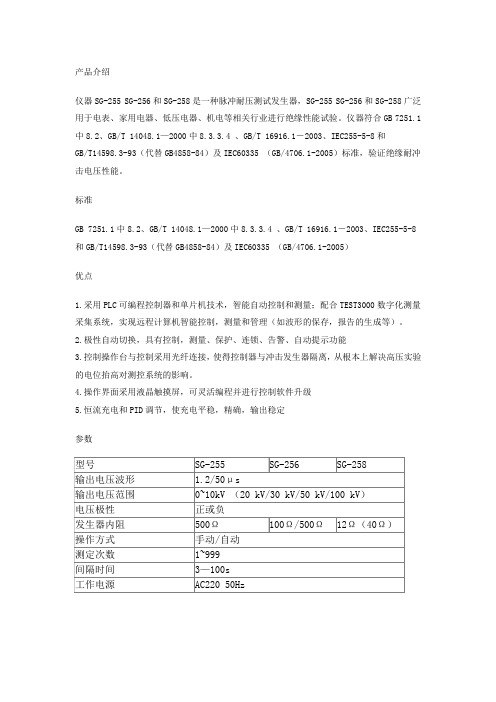

产品介绍
仪器SG-255 SG-256和SG-258是一种脉冲耐压测试发生器，SG-255 SG-256和SG-258广泛用于电表、家用电器、低压电器、机电等相关行业进行绝缘性能试验。

仪器符合GB 7251.1中8.2、GB/T 14048.1—2000中8.3.3.4 、GB/T 16916.1－2003、IEC255-5-8和
GB/T14598.3-93（代替GB4858-84）及IEC60335 （GB/4706.1-2005）标准，验证绝缘耐冲击电压性能。

标准
GB 7251.1中8.2、GB/T 14048.1—2000中8.3.3.4 、GB/T 16916.1－2003、IEC255-5-8和GB/T14598.3-93（代替GB4858-84）及IEC60335 （GB/4706.1-2005）
优点
1.采用PLC可编程控制器和单片机技术，智能自动控制和测量；配合TEST3000数字化测量采集系统，实现远程计算机智能控制，测量和管理（如波形的保存，报告的生成等）。

2.极性自动切换，具有控制，测量、保护、连锁、告警、自动提示功能
3.控制操作台与控制采用光纤连接，使得控制器与冲击发生器隔离，从根本上解决高压实验的电位抬高对测控系统的影响。

4.操作界面采用液晶触摸屏，可灵活编程并进行控制软件升级
5.恒流充电和PID调节，使充电平稳，精确，输出稳定
参数
SG-256（100Kv）全自动高压脉冲测试系统，可用风力发电、太阳能发电站、高压变频器等。

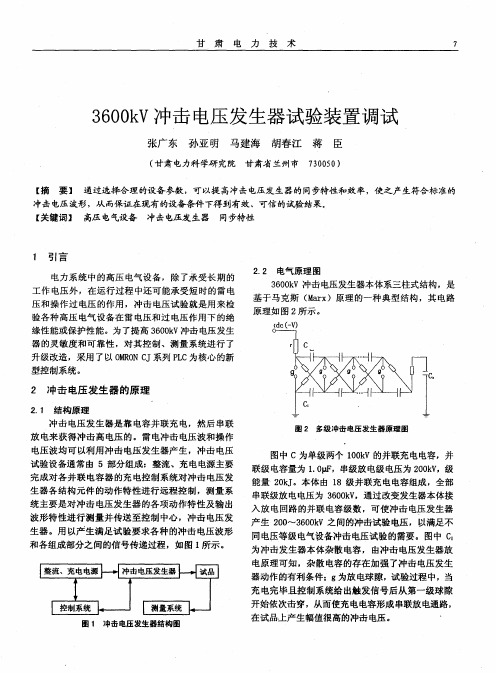

3600kV冲击电压发生器试验装置调试

3600kV冲击电压发生器试验装置调试
困难 ， 即在 正 常 的情 况下 ，中 间球 隙往往 不 能连 续
头长 为 １ ２ ０ ｓ 波尾 长为 ５ ±２ ％ Ｄ ， ． ±３ ％ ， ０ ０ Ｓ 峰值 处 过冲或 振荡 幅值 不超过 峰值 电压的 ５ ，波前 ５ ％ ％ ０ 处 振荡 幅值不 超过 峰值 电压 的 ２ ％ ０。 雷 电全 波 冲击 试验 系 统包 括冲 击发 生 器本 体和 分 压 器 。 由于试 验条 件所 限，主 要考核 设 备 空载情
图 ２ 多 级 冲 击 电压 发 生 器 原 理 图
图中 ｃ为单级两个 ｌＯＶ的并联充 电电容 ，并 Ｏｋ 联级 电容 量为 １ ｏ ￣ ． ｍ ，串级放 电级 电压为 ２ ０ Ｖ ０ ｋ ，级
能量 ２ ｋ 。本 体 由 １ ０Ｊ ８级并 联充 电电容组 成 ，全 部
串联 级放 电电压 为 ３０ｋ ，通过 改变 发生 器本体 接 ６０Ｖ 入 放 电回 路 的并联 电容级 数 ，可 使 冲击 电压 发生器 产 生 ２ ０ ６０Ｖ之 间 的冲击 试验 电压 ，以满足不 ０￣３ ０ｋ
×１ ０ ０ ％
（ ） １
Ｄ ｍｎ Ｉ
从表 １可 以看 出，３０ｋ ６０Ｖ冲击 电压 发生 器在各 级 电压 下的 同步范 围均在 ２％ ０ 以上 ， 各级 冲击 电压 下 球 距均 有较 好 的 同步特 性 ，可 以满 足冲 击试 验 的要
求。
４ 雷 电冲击 电压 波 的 调试
基 于 马 克斯 （ ａｘ Ｍ ｒ ）原 理 的一 种 典 型 结构 ，其 电路
原 理如 图 ２ 示 。 所
升级 改造 ，采 用 了 以 ＯＲ ＮＣ 列 Ｐ Ｃ为核 心 的新 Ｍ Ｏ Ｊ系 Ｌ 型 控 制系统 。
２ 冲 击 电压 发生 器 的 原 理

冲击电压发生器实验报告

冲击电压发生器实验报告

课程设计(综合实验)报告名称：高电压课程设计题目：冲击电压发生器的设计院系：电气与电子工程学院班级：电气1005 班学号： 1101440308学生姓名：李雄指导教师：王伟设计周数： 1周成绩：日期：2013年 2月24日一、实验目的与要求设计一个冲击高压发生器，能够产生符合要求冲击的冲击高压。

掌握冲击电压发生器的工作原理、波形形成过程、波形参数描述与计算方法等。

掌握冲击电压发生器的参数设计、总体结构、器件选型和绝缘设计。

二、实验正文1、试验具体要求及内容1）概述冲击电压发生器是产生冲击电压波的装置，用于试验电力耐受大气过电压和操作过电压时的绝缘性能，本装置主要用于教学及科学研究，冲击电压发生器能产生雷电冲击电压波形、操作冲击电压波形。

2）主要技术参数（1）标称电压：p80kV；（2）额定电压等级：p20kV；（3）标称能量：0.8kJ；（4）每级主电容：0.01uF 20kV；（5）冲击总电容：0.025uF；（6）总级数：受材料所限，只做二级放电（7）能产生以下波形：a.标准雷电冲击电压全波：p1.2/50uS，电压利用系数小于90%；波头时间1.2p±30%uS；b.标准操作冲击波：p250/2500uS，电压利用系数大于80%。

2、试验设计（1）主接线图由于本实验受实验仪器限制，将四级发生器改为两级发生器（2）元件选择本实验我小组设计为操作波，波形要求为波头时间250±20%μs，半波时间2500±60%μs根据公式,波前时间Tf=3.24Rf*C1*C2/(C1+C2) 两级电路C1取0.4980μF，C2取2100pF。

操作波发生器半峰值时间Tf=250μs，带入计算得Rf=102.577k Ω根据公式，半峰值时间Tt=0.693Rt（C1+C2）两级电路C1取0.4980μF，C2取2100pF。

操作波发生器半峰值时间Tt=2500μs，带入计算得Rt=3.6k Ω3、仿真电路与结果根据冲击电压发生器的等效放电原理图，设计仿真电路，利用电力系统电磁暂态分析的仿真软件EMTP进行仿真，按照计算数据设定参数值，电路图如下：仿真输出波形如下图：从中可以读出波头时间为231μs，半波时间为2366μs，均满足要求。

雷电冲击电压发生器试验装置

NDCJ系列雷电冲击电压发生器试验装置
简介：
该系列冲击电压发生器试验装置主要用于电力设备等试品进行雷电冲击电
压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。

冲击电压发生器一种模仿雷电及操作过电压等冲击电压的电源装置。

主要用于
绝缘冲击耐压及介质冲击击穿、放电等试验中。

冲击试验装置主要由：发生器
本体、截波、分压器、四组件控制台（控制台分为微机型和普通型）、数字化
波形记录系统等组成。

适用范围：变压器、电抗器、互感器及其它高压电器、高压晶闸管阀
SVC(HVDC)、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击，雷电截断波，操作冲击及用户要求的非标准冲击波的各类冲击电压试验。

一套设备就
可产生多种试验波形（标准的和非标准的波形，用户提出来的波形）。

适用领域：质检鉴定计量检测监督机构，电力设备制造厂，铁路通信，航空航天和航
空航天飞行器,大专院校以及气象等部门的防雷和雷电试验。

特征：
☆、回路电感小，并采取带阻滤波措施，在大电容量负载下能产生标准冲击波，负载能力大。

☆、电压利用系数高，雷电波和操作波分别不低于85%和80%。

☆、调波方便，操作简单，同步性能好，动作可靠。

☆、采用恒流充电自动控制技术，自动化程度高，抗干扰能力强。

技术参数：。

35KV电力变压器雷电冲击试验技术方案

35KV电力变压器雷电冲击试验技术方案一、适用范围本发生器用于35kV及以下电压等级的电力变压器、互感器、电抗器、避雷器、开关、及其它试品进行标准雷电冲击电压全波/截波试验。

二、使用条件海拔高度：≤1000m环境温度：-25℃～+45℃相对湿度：≤90%（20℃时）最大日温差：≤25℃抗地震能力：≤8级烈度安装地点：户内电源电压的波形为实际正弦波波形畸变率<3%设有一可靠接地点，接地电阻＜0.5Ω三、遵循标准GB7449 电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3-03 电力变压器第三部分绝缘水平和绝缘试验GB/T.311.1-1997 高压输变电设备的绝缘与配合GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求GB/T 16927.2-1997 高电压试验技术第二部分测量系统GB/T 16896.1 高电压冲击试验用数字记录仪DL/T 848.5 高压试验装置通用技术条件第5部分冲击电压发生器四、额定参数值1、额定标称电压：±400kV2、额定级电压：±100kV3、额定能量：20kJ4、冲击总电容：0.25μF5、总级数：4级6、额定级电容量：1μF7、冲击电压波形参数：负荷电容为300～5000PF以下时能产生：标准雷电冲击电压全波 1.2±30%μs /50±20%μs，幅值±3%，峰值处振荡不大于幅值的5%；雷电截波截断时间2-6μs；这2种冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

8、同步范围：级电压在10%～100%额定电压范围内，正负极性同步范围不小于20%；9、点火范围10%～100%10、同步放电失控率：＜ 2%11、输出电压：≤10un12、充电电压不稳定度：≤±1.0%13、使用持续时间：＞70%un额定电压以上，每90秒充放电一次可连续运行；在＜70%un额定电压下，每45秒充放电一次可连续运行。

HDCJ雷击冲击电压发生器技术参数

HDCJ雷击冲击电压发生器技术参数
冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。

 100～10000kV系列各种容量成套冲击电压（电流）试验装置。

并可提供多种波形系列成套冲击电压（电流）发生器。

冲击试验装置主要由：发生器本体、截波、分压器、四组件控制台（控制台分为微机型和普通型）、数字化波形记录系统等组成。

 工作原理编辑
 冲击电压发生器
 冲击电压发生器通常都采用Marx回路，如图1所示。

图中C为级电容,它们由充电电阻R 并联起来,通过整流回路T-D-r充电到V。

此时,因保护电阻r 一般比R 约大10倍,它不仅保护了整流设备,而且还能保证各级电容充电比较均匀。

在第1级中g0为点火球隙，由点火脉冲起动；其他各级中g为中间球隙,它们调整在g0起动后逐个动作。

这些球隙在回路中起控制开关的作用,当它们都动作后,所有级电容C 就通过各级的波头电阻Rf串联起来,并向负荷电容C0充电。

此时,串联后的总电容为C/n，总电压为nV。

n为发生器回路的级数。

由于C0较小，很快就充满电,随后它将与级电容C一起通过各级的波尾电阻Rt
放电。

这样，在负荷电容C0上就形成一很高电压的短暂脉冲波形的冲击电压。

在此短暂的期间内,因充电电阻R 远大于Rf和Rt,因
 冲击电压发生器
 而它们起着各级之间隔离电阻的作用。

冲击电压发生器利用多级电容器并联充电、串联放电来产生所需的电压，其波形可由改变Rf和Rt的阻值进行调整, 幅值由充电电压V 来调节，极性可通过倒换硅堆D两极来改变。

一种冲击电压发生器实验用安全警示装置[实用新型专利]

专利名称：一种冲击电压发生器实验用安全警示装置专利类型：实用新型专利
发明人：周秉时,侯永辉,李岚,孙军涛,贾红斌,赵军
申请号：CN201820913425.5
申请日：20180613
公开号：CN208189023U
公开日：
20181204
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种冲击电压发生器实验用安全警示装置，包括多个感应器和一个执行机构，每个感应器包括感应箱，感应箱的顶部设有声光报警器，感应箱的内部设有人体传感器和感应控制电路板，感应箱的下端设有多支可折叠支撑腿；感应控制电路板包括单片机、供电模块、报警模块和无线发射模块，单片机的采集信号接收端连接人体传感器，单片机的信号发射端连接无线发射模块，单片机的报警端连接报警模块，供电模块为感应控制电路板供电；执行机构包括无线接收模块、微处理器和继电器，继电器的常闭触点串接在冲击电压发生器的供电回路中；本装置能够及时产生报警，还能够及时并准确地切断高压电场，保证人体安全，而且不受环境及场地条件的影响。

申请人：河南省计量科学研究院
地址：450000 河南省郑州市金水区花园路21号
国籍：CN
代理机构：郑州万创知识产权代理有限公司
代理人：李伊宁
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMS07DC98539
二零零七年四月五日 2007_04_05 出品
使 用 须 知
请详尽阅读本说明书，以免使用不当导致安全隐患！ 本设备可委托本单位送至武汉高压研究所检测计量，并出示国家 权威检定报告 武汉高压研究所[（简称武高所），是国家电网公司直属科技型企 业，始建于 1974 年，主要从事特/超高压输变电技术、高电压试验与 测试技术、高电压大电流计量标准与测试技术的研究与开发等。国家 高电压计量站也设在所内， 是由国家质量监督检验检疫总局授权开展 全国高电压大电流计量检定任务的国家法定计量机构，建有高电压、 大电流国家标准，担负着全国高电压、大电流标准量值传递工作。 2000 年该所通过了 GB/T19001 质量管理体系认证；实验室和国 家高电压计量站通过了国家实验室认可委员会的实验室认可和国家 认证认可监督管理委员会的计量认证； 是中国质量认证中心授权检测 实验室和中国电磁兼容认证中心授权检测机构。 法定代表人：吴维宇 地 址：湖北省武汉市洪山区珞喻路 143 号 邮 编：430074
单位 台
数量 1
雷电冲击电压发生 器本体
(含自动直流充电 电源)
2. 额 定 输 出 电 流 :5 0 0 m A 3.可控硅模块调压，调压范围 0～100% Un； 4 输入电压： 380V 单相电压 5.电源频率：50/60 Hz 6.电源消耗：约 50kVA
2
多级截断间隙装置
GOZ-MC-3000kV/400pF
雷电冲击电压发生器试验装置 GOZ--4000kV/500kJ全自动
使 用 说 明 书
国自电气
Goz Electric
通用说明书
97 .html /product/html/1 /product/html/197 97.html
尊敬的客户：
感谢您购买国自电气GOZ-系列全自动冲击电压发生器试验装置。 在您初次使用本仪器前， 请您详细地阅读 GOZ--4000kV/500kJ 全自动冲击电 压发生器试验装置说明书，将可帮助您熟练地使用本仪器。
� 安全术语
警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
雷电冲击电压发生器试验系统成套设备装置
本 雷 电 冲 击 电 压 发 生 器 试 验 系 统 装 置 主 要 适 用 于 1000k V 及 以 下 电 力 产 品 的 雷 电 冲 击 电 压 全 波 ,雷 电 冲 击 操 作 波 及 雷 电 冲 击 截 波 电 压 试 验 ，也 是 瓷 ﹑ 玻 璃﹑合成硅绝缘子和合成绝缘材料进行陡冲击波形试验和冲击耐受试验的专 用 设 备 ,也 可 用 于 其 它 产 品 的 雷 电 冲 击 试 验 和 研 究 。使 用 环 境 为 户 内 ，海 拔 高 度 不 超 过 2000 米 ，环 境 温 度 -10 ℃ ～ 55 ℃ ，相 对 湿 度 不 大 于 90%（ 假 如 相 对 湿 度 大 于 90 ％ 请 停 止 工 作 和 使 用 ） 。 抗震能力：8 级强度。 安装使用地点：户内使用， 固定式。
1 ． 额 定 电 压 ： 40 0 0 k V （ 冲 击 ） 2 ． 电 容 量 ： 50 0 pF 3. 分 压 比 ： 40 0 0 4 ． 测 量 不 确 定 度 ： ≤ 1% 5 ． 方波响应：部分响应时间小于 100ns，过冲小于 10%
套 台
4 1
5
全自动冲击发生器 控制系统
GOZ-CS-2000A
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。 在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行
检查，切勿继续操作。
请勿在潮湿环境下操作。 请勿在易爆环境中操作。 保持产品表面清洁和干燥。
套
1
7 8
示伤分流器及调波 附件,放电棒 陡 波 发 生 器 装置
GOZGOZ--DFQ -6 00 kV
1 ． 额 定 电 压 ： 60 0 k V （ 冲 击 ） 2． 电 动 调 整 球 隙 放 电 距 离
Hale Waihona Puke 套 套1 19
陡 波 电 阻 分 压 器
GOZ--DR-600 kV /1. 25 k Ω
套
1
6
全自动冲击发生器 测量分析系统
GOZ--DIMS-3000B
A.波形测量：采用 TDS3012C 高压数字示波器 最高采样率 1.25GS/s，带宽 100MHz，分辨率 9bit,2 通道测量， 记录长度 10k 字节（满足冲击试验要求） B.波形分析：19 英寸机箱结构组装品牌计算机系统，采用 15 寸 液晶显示器，2.4G 主频 CPU，2000M 内存，160G 硬盘，激光打印 机 C.雷电冲击测量分析专用软件包： 冲击波形参数计算及显示，波形比较分析功能 波形的放大、缩小及平移，波形的存储及调用 波形的成图及报告编写 附 件：高性能 100 倍专用衰减器 2 支 控制测量系 统 采 用 了 专 门 设 计 的 屏 蔽 机 箱 及 滤 波 电 源 ，可 有 效 防 止 由 空 间 和 电 源 串 入 的 电 磁 干 扰 ，保 证 测控系统的安全可靠。 自动充电控制，球隙自动跟踪 自动接地控制，自动触发控制 自动报警控制，自动极性转换 自动波形分析，自动波形存储
必须设有一个可靠接地点，接地电阻<0.5～1Ω!
雷电冲击电压试验设备装置输 出 的 电 压 波 形 及 效 率 ：
1． 在 5000pF （ 包 含 分 压 器 及 截 波 电 容 ） 负 荷 电 容 下 ， 可 获 得 A． 标 准 雷 电 冲 击 全 波 电 压 波 形 波 头 时 间 :1.2 ± 30% μ s 波 尾 时 间 :50 ± 20% μ s 过 冲 ： 小 于 5% 效 率 ： 不 低 于 90% B． 标 准 雷 电 冲 击 截 波 电 压 波 形 波 头 时 间 :1.2 ± 30% μ s 过 冲 ： 小 于 5% 截 断 时 间 :2~6 μ s， 电 子 时 延 控 制 效 率 ： 不 低 于 90 % 采用截断装置可产生截断时间 2~6μs 的雷电截波，截波分散性小于 100ns。 同步范围：大于 20% C．标 准 操 作 冲 击 全 波 电 压 波 形 波 头 时 间 :250 ± 20% μ s 波 尾 时 间 :2500 ± 60% μ s 效 率 ： 不 低 于 80% D. 产 生 陡 度 >100 0kV/ μ s 的 陡 波 冲 击 波 形 (适 用 合 成 硅 绝 缘 子 ) 产 生 陡 度 >2500kV/ μ s 的 陡 波 冲 击 波 形 (适 用 瓷 玻 璃 绝 缘 子 ) 2． 触 发 范 围 : 不 小 于 20% ， 同步范围：大于 20% 3．使用持续时间： 小于 80%额定工作电压时可连续工作 大于 80%额定工作电压时可间断工作 4. 5. 幅值调节误压差小于 1%，最低输出电压不大于 10%设备标称电压。 同步误动率：小于 1%
本套设备装置满足现行和最新的国际标准(IEC)、国家标准及有关电力行业标 准：
IEC60-1、-2 GB50150 GB/T4109 GB311.1-1997 GB/T16927.1-1997 GB/T16927.2-1997 GB/T16896.1-1997 GB/T16896.1-2005 ZB F24 001-90 GB191 GB4208 GB813-89 JB/T563 GB4704-92 JB/T9641－1999 DL/T557-94 DL/T 846.1-2003 系统 DL/T 846.2-2004 DL/T 848.5-2004 高电压测试设备通用技术条件第二部分：冲击电压测量系统 高压试验装置通用技术条件 第 5 部分：冲击电压发生器 高电压试验技术 电气装置安装工程电气设备交接试验标准 高压套管技术条件 高压输变电设备的绝缘配合 高电压试验技术 高电压试验技术 一般试验要求 测量系统
� 慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年 （包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有 偿终身维修。
� 安全要求
（注意：只有专业的技术人员才可执行维修）
请阅读下列安全注意事项， 以免人身伤害，并防止本产品或与其相连接的任何其它产品 受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
高电压冲击试验用数字记录仪 高电压冲击测量仪器和软件 冲击电压测量实施细则 包装运标志 外壳防护等级 冲击试验用示波器及峰值表 耦合电容器及电容分压器订货技术条件 脉冲电容器及直流电容器 《试验变压器》 《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》 高电压测试设备通用技术条件第一部分：高电压分压器测量
◇防止火灾或人身伤害
使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。
当测试导线与带电端子连接时， 请勿随意连接或断开测试导线。 正确地连接和断开。
注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值
和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值 的信息。
1．额定电压：3000kV 2．额定电容：400pF 3．触发方式：三电极放电触发，电子延时电路高性能脉冲放大 器点火输出 10kV，100ns 触发脉冲 4.截波分散性： 截波时间标准偏差小于 0.1μs
台
1
3 4
调波电阻 弱阻尼雷电冲击电 容分压器
GOZ-R：20Ω～200Ω，4 种波形的 GOZ--CR-4000kV/500pF
我们的宗旨是不断地改进和完善公司的产品 ， 因此您所使用 的仪器可能与使用说明书有少许的差别 。 如果有改动的话， 我们 会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后 服务部联络，我们定会满足您的要求。
