1. 如何添加重力collector-loadcols-name(自己输入名字)-card image-grav-creat/edit,G中输入重力加速度（注意单位一般输入9800），N1,N2,N3,(0,-1,0)表示Y轴负方向。
在BCs中选择control cards,然后选择acceleration,然后根据需要选择。
另外，如果要添加重力，那么材料属性里RHO一定要填写，这是表示密度。
2.划网格产生的问题在sw中建好的模型导入到hypermesh里本来是没有自由边，可是在一个面上划完网格后就产生了自由边。
这个自由边是肯定会产生的。
因为这个时候仅仅是在一个面上划了网格，按照自由边的定义，在这个面的外围没有其他的面与之相连，所有会产生自由边。
这个自由边不能去掉，而且没办法去掉。
3.网格密度对拓扑优化结果有影响。
4.拓扑优化中常用质量分数作为约束,但是除非在优化设计要求中明确提出优化后质量减轻的百分比,否则优化前很难断定质量分数应该选取多大合适,因此可能需要指定几个不同的质量分数分别进行优化,然后再在结果中选取最优参数5.为模态分析设置频率分析方法的card 是EIGRL其中ND跟设置有几阶模态有关系。
V1,V2设置频率范围。
6.coupled mass matrix耦合质量矩阵7.设置载荷类型BCs->load types->constraint->DAREA(dynamic load scale factor)这里是设置动态载荷。
8.频率载荷表collector type->loadcols->....->card image->TABLED1例如：TABLED1_NUM=2,X(1)=0,Y(1)=1.0,X(2)=1000,Y(2)=1.这样就定义了频率范围为0~1000Hz，幅值为1的载荷9.创建随频率变化的动态载荷loadcols->..->card image->RLOAD2(frequency response dynamic load,form2)10.Card Image是你在创建一个新的组的时候,通过Card Image赋予这个组里面的单元一些属性.具体怎么用,跟你用的模板有关对于hm7.0版本,如果选ANSYS模板,创建component的时候,Card Image所指定的就是这个组的单元的单元类型.(8.0 改了,不能通过Card Image定义单元类型了.)。
一、CAD模型导入.stp格式二、几何模型清理合并自由边（红色的线）---缝合：步骤：1.设置全局几何清理误差0.01A按O键进入options面板B选择modeling子面板C在cleaning tol=栏中键入0.01，设置全局几何清理误差，即曲面间隙小于0.01时方可进行缝合D return返回主菜单2. 用equivalence 工具一次性合并所有自由边A geometry----edit----edge----equivalence-----equiv free edges only------surfs》》all----点击右边equivalence，红色自由边被合并成了绿色。
3. 用toggle工具逐一合并自由边A 在edit edge 面板中选择toggle子面板B 在cleanup tol= 栏中键入0.1C 选择红色的自由边，变成绿色，表明这对自由边已经被合并。
三、三维单元网格划分1、用V olume Tetra Mesher方法直接对几何体进行四面体网格划分a 使用等边三角形对创建四面体网格注释：第二步在图中选择一个面b 使用直角三角形创建四面体网格c 沿曲面创建含有更多单元的四面体（在曲率比较大的地方网格比较细）d 在小特征区域创建具有更多单元的四面体网格2、用Standard Tetra Mesher方法直接对几何体进行四面体网格划分a 用S tandard Tetra Mesher划分四面体网格的前期准备（有面网格）由2D画好面网格。
b 进行三维体网格划分3、六面体和五面体网格划分的一般方法a．将正方形偏移拉伸，完成体的六面体网格划分注释：3选择要画正方形的表面注释：12选择刚才建立的平面网格b、用旋转的方式使面网格拉成体网格建立旋转的中心点按F4，进入distance面板注释：2选择三个点，用以确定创建的旋转中心将建立的面网格，以某一中心进行旋转，形成体网格。
注释：4选择要进行旋转的面网格6 选择刚才建立的旋转中心c、把体的两头的面网格建好，再通过从一个面到另一个面得扫描，完成体网格的建立建立面网格将两个面对好，进行扫面注释：3.4分别选择体两边已经建好的面网格5.6选择一对对应的单元上的三个点3、用Solid Map技术创建六面体网格Solid Map面板通过拉伸已经存在的2D有限元网格，并将这个被拉伸的2D有限元网格映射到一个由几何元素定义的实体中，从而形成一个三维体积来创建实体网格。
hypermesh使用笔记（1）英文版hypermesh无法识别中文，打开文件时，途径不能中有中文，否则打不开文件。
（2）Aspect ratio 不是单元格最长边与其高之比，而是单元格最长边与最短边之比，不知道在moldflow中能不能及格？（3）用check elems 确实可以改变不及格单元格的颜色，使之变成红色。
把右下方的standard变为assign plot。
（4）Save failed 后，用mask 显示。
在mask里，选elem，点击elem，选retrieve；再点击elem，选reverse，然后mask，就只显示failed elems。
（5）在永久菜单里，用Geom: off隐藏掉几何边，这样在用mask显示失败单元格（failed elems）后，就只显示failed elems了。
（6）在hypermesh里，用spline，ruled，drag，line drag，skin，spin等也能生成网格。
（7）在Tool版面，用scale可以复制圆。
（8）用distance可以确定圆心。
（9）用hypermesh画网格的步骤：A．导入模型：在file里，用import按格式把几何模型导入到hypermesh里。
B．前处理：在Geom版面，用geom cleanup，defeature，surface edit前处理几何边，删除、增加孔洞，填充、删除面等。
C．用collector创建集（collector），再把不同类型的面organize进不同的集里，以便于区分。
D．划分网格：必须用Automesh一个面一个面地画网格；每画完一个面后，得用check elems检查网格质量；用edges查找自由边，合并重复节点。
E．用不同的elem size画相连的面时，得注意相连处节点是否重合，画不同面时同一条边上的节点数是否相等，要求相等。
用edges 合并重复节点。
F．在尖角处，用delete删除不合格单元格，再用replace合并节点，在2D版面，用edit element生成或者分裂单元格。
Hypermesh总结－入门基础篇1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface edit。
Surface edit的详细用法见HELP，点索引，输入surface edit 3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。
7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。
第一章Hypermesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。
有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。
其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。
下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。
我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。
第一节HyperMesh10.0 安装方法1、按正常步骤安装完后，将虚拟盘下的MAGNiTUDE里面的License 文件考到安装目录下“C:\hw10.0\se curity”下;2、编辑License文件，将this_host替换为电脑名保存。
修改第二行的文件路径例如C:\hw10.0\security\win32\altair_lm.exe保存。
3、将安装包里面的“\MAGNiTUDE\Altair\hw10.0\security\win32”下的两个文件“altair_lm.exe，lmgrd.exe”考到对应的安装目录如"C:\Altair\hw10.0\security\win32"下。
4、将修改后的文件altair_lic.dat拷贝到安装文件“\hw10.0\security\win32”下，将文件格式改为altair_lic.log;5、运行License管理器，建立Hyperworks的许可证。
具体操作：点C:\hw10.0\security\win32目录下的lmtools.exe,选择config services选项卡:a: Path to lmgrd.exe file指C:\hw10.0\security\win32\lmgrd.exe;b: Path to license file指向C:\hw10.0\security\ALTAIR_LIC.DAT;c: Path to debug log file指向C:\hw10.0\security\win32\altair_lic.log6 6、接着选择Start/Stop/Reread选项卡,点击Start Server，提示Server Start Successful就OK了！第二节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。
Shot cut第 1 页一hypermesh网格划分⑴单元体的划分1.1梁单元该怎么划分？Replace可以进行单元结点合并，对于一些无法抽取中面的几何体，可以采用surface offset 得到近似的中面线条抽中线：Geom中的lines下选择offset,依次点lines点要选线段，依次选中两条线，然后Creat.建立梁单元：1进入hypermesh-1D-HyperBeam，选择standard seaction。
在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面)。
然后create。
在弹出的界面上，选择你要修改的参数，然后关掉并保存。
然后return.2 新建property,然后create（或者选择要更新的prop）,名称为beam,在card image 中选择PBAR,然后选择material，然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh，选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2，property 选择beam(上步所建的property).然后选择mesh。
现在可以欣赏你的beam单元了，用类似方法可以建立其他梁单元，据说bar单元可以承受轴向，弯曲的力，rod的只能承受拉压的力，beam可以承受各方向的力。
1.2 2D面单元的划分：利用2D- automesh划分网格(快捷键F12)，所有2D都可以用这个进行划分网格。
（目前我只会用size and bias panel）1.3 3D四面体的划分：利用3D-tetramesh划分四面体网格，一般做普通的网格划分这个就够用了。
hypermesh入门篇（转）2009-09-08 08:19其实各种CAE前处理的一个共同之处就是通过拆分把一个复杂体拆成简单体。
这个思路一定要记住，不要上来就想在原结构上分网，初学者往往是这个问题。
刚开始学，day1,day2,advanced training 和HELP先做一遍吧。
另外用熟24个快捷键。
做一下HELP里面的教程，多了解一些基本的概念和操作。
这样会快点入门。
论坛更多的是方法。
划分的方法要灵活使用，再有就是耐心。
1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。
hypermesh超级学习笔记Shot cut⼀hypermesh⽹格划分⑴单元体的划分1.1梁单元该怎么划分？Replace可以进⾏单元结点合并，对于⼀些⽆法抽取中⾯的⼏何体，可以采⽤surface offset 得到近似的中⾯线条抽中线：Geom中的lines下选择offset,依次点lines点要选线段，依次选中两条线，然后Creat.建⽴梁单元：1进⼊hypermesh-1D-HyperBeam，选择standard seaction。
在standard section library下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截⾯)。
然后create。
在弹出的界⾯上，选择你要修改的参数，然后关掉并保存。
然后return.2 新建property,然后create（或者选择要更新的prop）,名称为beam,在card image中选择PBAR,然后选择material，然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh，选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2，property选择beam(上步所建的property).然后选择mesh。
现在可以欣赏你的beam单元了，⽤类似⽅法可以建⽴其他梁单元，据说bar单元可以承受轴向，弯曲的⼒，rod 的只能承受拉压的⼒，beam可以承受各⽅向的⼒。
1.2 2D⾯单元的划分：利⽤2D- automesh划分⽹格(快捷键F12)，所有2D都可以⽤这个进⾏划分⽹格。
（⽬前我只会⽤size and bias panel）1.3 3D四⾯体的划分：利⽤3D-tetramesh划分四⾯体⽹格，⼀般做普通的⽹格划分这个就够⽤了。

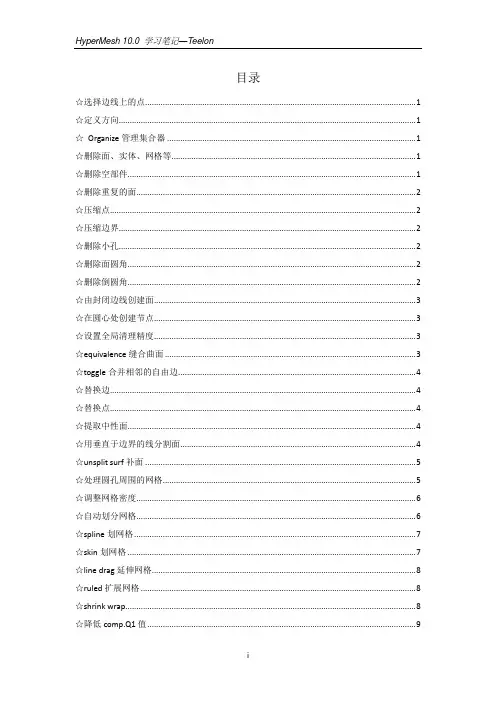

目录☆选择边线上的点 (1)☆定义方向 (1)☆Organize管理集合器 (1)☆删除面、实体、网格等 (1)☆删除空部件 (1)☆删除重复的面 (2)☆压缩点 (2)☆压缩边界 (2)☆删除小孔 (2)☆删除面圆角 (2)☆删除倒圆角 (2)☆由封闭边线创建面 (3)☆在圆心处创建节点 (3)☆设置全局清理精度 (3)☆equivalence缝合曲面 (3)☆toggle合并相邻的自由边 (4)☆替换边 (4)☆替换点 (4)☆提取中性面 (4)☆用垂直于边界的线分割面 (4)☆unsplit surf补面 (5)☆处理圆孔周围的网格 (5)☆调整网格密度 (6)☆自动划分网格 (6)☆spline划网格 (7)☆skin划网格 (7)☆line drag延伸网格 (8)☆ruled扩展网格 (8)☆shrink wrap (8)☆降低comp.Q1值 (9)☆由封闭的曲面创建实体 (9)☆创建圆柱体 (9)☆用节点分割实体 (10)☆用线分割实体 (10)☆用面分割实体 (10)☆实体的布尔运算 (10)☆volume tetra四面体网格 (11)☆tetra mesh由2D封闭网格生成3D网格 (12)☆tetra remesh优化 (12)☆elems offset拉伸网格 (13)☆spin旋转网格 (13)☆faces在3D网格表面上提取2D网格 (14)☆linear solid在两个2D网格之间生成线性的3D网格 (14)☆沿边线扫掠网格 (14)☆剖切视图 (15)☆缝合网格中相近的节点 (15)☆one volume生成3D网格 (16)☆Mappable视图 (17)☆multi solids多个实体同时生成3D网格 (18)☆smooth调节网格 (18)☆拆分网格 (18)☆合并网格 (19)☆动态移动节点 (19)☆显示网格的法向量 (19)☆检查模型 (20)☆penetration检查穿透 (20)☆检查网格质量 (21)☆选择边线上的点选择时，按下鼠标左键不放，光标移动到边线上变成后松开，所选的边线变成白色，即可在该边线上选择点。
第一章Hypermesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。
有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。
其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。
下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。
我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。
第一节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。
打开练习一，这个文件中已经包含geom和放到中面的elems。
我们现在要搞清的第一概念就是geom和elems的区别。
Geom即为几何体，是我们分析对象的真实模型，实际物体的三维表现形式；elems即为网格单元，是我们分析对象的力学模型，是对实际物体的一种近似模拟，是把实际物体转换成可计算的力学和数学模型，它不是简单的线和面，是带有数据的线和面。
在HyperMesh中，我们把geom和elems统称为comps，comps 可以理解为图层，这里的图层和CAD的图层的概念不同。
这里comps 是以后赋予模型材料和几何性质的一个最小单元，或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。
每个comps 都会有个名字，所以同一个名字的comps包含两个部分，即XXX（名字）geom和XXX（名字）elems。
当然几何体和力学模型是两个完全独立的部分，所以两者完全可以放在不同的comps中的，对于图层名字的管理我们在下一章再做详细说明。
对于一个金属壳体，我们知道金属板是具有均有厚度的，即在三维上它总是有个方向上是保持不变的，这样我们就可以用比较简单的二维单元来描述金属壳体，这个二维单元我们称壳体单元。
Hypermesh教程、资料汇总基础类我学习hypermesh的经验/read.php?tid=656334HYPERMESH菜单解释1/read.php?tid=817075hypermesh常见英文解释/read.php?tid=759369hypermesh初学者常见英文解释/read.php?tid=575517HYPERMESH的一些常见问题的解答/read.php?tid=828287hypermesh ppt/read.php?tid=950472hypermesh 练习教材及入门材料/read.php?tid=453325HyperMesh入门实例/read.php?tid=789362HyperMesh从入门到精通（教材）——整理前/read.php?tid=81052Hypermesh从入门到精通——（整理后）/read.php?tid=473764HyperMesh从入门到精通（配套光盘）与经典练习/read.php?tid=180198HyperMesh 8.0 basic training（中文）/read.php?tid=520514HYPERMESH入门指南/read.php?tid=363126hypermesh教程（有hm7.0基础的、实例和论文）/read.php?tid=727778几何清理/read.php?tid=551972hypermesh 几何清理/read.php?tid=759408hypermesh 基础教程/read.php?tid=422799hm8.0教程英文版/read.php?tid=212694Hyper works 9.0培训资料/read.php?tid=963159hyper mesh 教程（5.0 day1 &day2）两天搞定hypermesh（5.0的）/read.php?tid=128128收集的hypermesh资料/read.php?tid=826054 HyperMesh常用的快捷键、键盘操作和鼠标操作/read.php?tid=962232 HyperMesh常用的快捷键、键盘操作和鼠标操作/read.php?tid=759405 Hypermesh快捷键/read.php?tid=816148 Hypermesh\鼠标操作/read.php?tid=812066 hypermesh快捷键/read.php?tid=916852 HyperMesh8.0系列教程/read.php?tid=345165 Hypermesh的中文教程8.0/read.php?tid=842985 Hypermesh8.0资料（中英文混编）/read.php?tid=715297 hypermesh8.0 实用教程(中文版)/read.php?tid=868597 Hypermesh 8.0 Training pdf 原厂资料+model files /read.php?tid=473094 Hypermesh 8.0的使用手册/read.php?tid=407347图文并茂的hypermesh8.0 教程/read.php?tid=581990 Hypermesh 8.0 day1 and day2(ppt)/read.php?tid=363185 hyperwork7.0 培训教程/read.php?tid=36001 hypermesh9.0 培训资料（day1&day2）/read.php?tid=841295 HyperMesh之几何导入与处理/read.php?tid=847604 hyperworks9.0_training/read.php?tid=866056 hypermesh7.0基础培训中文版（day1&day2）/read.php?tid=334835 hypermesh7.0基础培训中文版2/read.php?tid=580030 Hyperstudy 7.0 教程hyperworks7.0培训教程/read.php?tid=21670 Hypermesh中文基础培训/read.php?tid=957853 Hypermesh7.0中文基础培训/read.php?tid=571399 hypermesh 7.0基础培训指南（英文）/read.php?tid=280786 HyperMesh教程下载(基础培训)/read.php?tid=668974 Hyperworks全套培训教程（6.0的）/read.php?tid=575503 Hypermesh入门教程（6.0中文的day1&day2）/read.php?tid=620119 HyperMesh讲义（6.0的）/read.php?tid=761 hypermesh中文版6.0教程/read.php?tid=336404 Hypermesh6.0中文基础培训/read.php?tid=9923 hypermesh6.0的经典学习资料/read.php?tid=581973 hypermesh入门教程/read.php?tid=837194 hypermesh的技巧:command/read.php?tid=46672 FEA online 的hypermesh教程ppt/read.php?tid=922722基础的学习hypermesh/read.php?tid=873483 hyperwork中文经典教程/read.php?tid=882374 hypermesh的一些资料/read.php?tid=25212高级教程类hypermesh高级教程/read.php?tid=29032 HyperMesh高级教程/read.php?tid=875839 hyperworks高级培训教程/read.php?tid=713846hypermesh高级教程/read.php?tid=875709Hm8.0AdvancedTraining/read.php?tid=922733总结类Hypermesh 总结/read.php?tid=799636hypermesh学习心得/read.php?tid=264913hypermesh网格划分总结-转/read.php?tid=946139视频类HyperMesh几何清理-movie/read.php?tid=965632hypermesh8.0实体网格划分视频/read.php?tid=234899HyperMesh视频教程/read.php?tid=671692hypermesh8.0autodelete_and_automesh视频/read.php?tid=296193一个HYPERMESH实例/read.php?tid=783923HyPerMesh经典网格操作/read.php?tid=749608&keyword=%BE%AD%B5%E4%CD%F8% B8%F1%B2%D9%D7%F7HyperMesh的抽取中面功能视频教学/read.php?tid=294561Hypermesh ---Solids_and_Solid_Meshing视频教程/read.php?tid=752569hypermesh automesh视频/read.php?tid=759397hyperworks视频学习/read.php?tid=800267HyperMesh抽取中面视频/read.php?tid=914861HYPERMESH 薄壁零件划分视频/read.php?tid=888623HyperGraph 3D功能视频资料/read.php?tid=911816hypermesh等截面圆柱相贯网格划分操作视频/read.php?tid=10377优化教程hyperworks optistruct 车架优化/read.php?tid=850&keyword=hyper HYPERWORKS 优化设计官方培训资料/read.php?tid=516828hypermesh与ABAQUS教程hypermesh与ABAQUS的强强联合/read.php?tid=106107Hypermesh8.0与Aba接口，CAE分析必备/read.php?tid=955392HyperMesh6.0和Abaqus的接口实例/read.php?tid=828279Hypermesh与其它有限元软件的接口及单位/read.php?tid=458210abaqus与hypermesh 应用的一个教程/read.php?tid=404983HyperMesh6.0和Abaqus的接口实例/read.php?tid=10377与ansys接口教程hypermesh怎么导入ansys/read.php?tid=380443hypermash和ansys的接口/read.php?tid=890995用HYPERMESH进行前处理后如何导入ANSYS进行后处理/read.php?tid=39667HyperMesh 与Ls-Dyna接口教程HyperMesh 与Ls-Dyna 联合应用/read.php?tid=759HyperMesh和LS-Dyna做车身或者结构件的crash分析/read.php?tid=952735基于HyperMesh-Ls-Dyna的手机跌落模拟仿真的解析/read.php?tid=850849安装教程及问题汇总hypermesh8.0安装方法/read.php?tid=966524 HyperWorks8.0图文安装说明/read.php?tid=603522hypermesh8.0安装方法/read.php?tid=852889 HyperWorks8.0完全安装中文帮助/read.php?tid=384390 HyperWorks8.0安装问题（解决办法）/read.php?tid=497785 HYPERWORKS.V8.0安装说明中文安装帮助/read.php?tid=913928 HyperWorks8完全安装中文帮助/read.php?tid=736461ANSYS 、HYPERMESH 等软件的安装方法及接口问题/read.php?tid=896137 hypermesh安装（7.0）/read.php?tid=380379实例教程hypermesh分网实例/read.php?tid=526733 hypermesh六面体划分示例/read.php?tid=722052螺栓预紧结构用Hypermesh做接触实例/read.php?tid=41460 hypermesh几篇论文/read.php?tid=945723 hypermesh在汽车开发中的应用/read.php?tid=873485基于Hypermesh的皮卡车架分析/read.php?tid=770687基于Hypermesh的皮卡车架模态分析/read.php?tid=842982基于HYPERMESH的有限元前置优化设计/read.php?tid=913809hypermesh下载HyperMESH 10.0 官方下载/read.php?tid=926264Altair Hyperworks 9.0 下载/read.php?tid=629926/read.php?tid=755942 Hyperwork 8.0下载地址/read.php?tid=962244/2007/04/06/0000145830.html Hyperworks 7.0/read.php?tid=115234。
Hypermesh技巧总结范文上传bybaximu 本总结中针对HM8.0及10.0版本！1.删除重复面的快捷方法，先F5-Mak掉一个，然后F2-Delete掉其余所有的面。
很快捷！2.，红色区域表示缺面，应该补上。
可以用Geom——quickedit——Fillerurface。
如果不成功，可以用pline等命令构造面。
3.选取面的最简单方法就是选取组成表面的边缘线。
如果几个面共同拥有一个边，可以选取其中的任何一条，然后单击并移动鼠标，所选表面会变为高亮，当所选表面改变颜色后释放鼠标。
4.6mm以内不重要的工艺孔，可以予以删除。
5.用pline命令构造面时，有时提示不能成功，可以尝试关闭keeptangency选项。
另外，pline仅对封闭的区域划分网格，因此没必要对超出区域的线进行拆分。
6.网格大小的决定：根据计算的目的，以及计算的时间确定。
强度计算对于网格的质量要求最高，如果模型小、型面简单的话，尽量划分小网格。
比如画碰撞网格，10mm单元尺寸，大于4mm的圆角都不能忽略。
7.快速在圆心处产生临时节点并获取圆弧半径信息的方法：用F4，进入后，选取，按住鼠标左键，滑移到圆弧上，则圆弧高亮显示，可以松开鼠标，然后在圆弧上随便点取3个点，（这三个点并不是事先存在的节点），然后点击circlecenter，则在圆心处产生一临时节点，同时可以量取半径，如图所示：8.在某一命令界面下快速获取帮助：直接按H即可。
如在quickedit 界面下，想获取该命令的帮助，如图。
直接在键盘敲击H，则可进入该命令帮助。
9.投影是投影节点，而不是硬点。
要区分几何和模型。
属于urface的。
是自由的point。
这里的投影就是把点挪走。
这种点可以投影，这种点不属于line不10.单元质量检查的途径：可以用F10，然后逐项点击，即可知道哪些单元有哪些问题；或用2D页的QualityInde某进行检查。
另宏命令菜单如下图：或者11.单元格质量修改的工具12.Geom/Meh宏菜单13.QA宏命令14.通常根据经验，单元尺寸设定的依据应当是在模型尺寸最窄的地方分布两到三个四面体单元。
几何清理设置在几何清理操作时需要的容差。
geometrycleanup子面板的菜单选择：cleanup tolvisual options 设置曲面显示方式，选择不同类型＂edge＂和固定点的显示状态。
Geometry Cleanup面板的功能Edges用鼠标器将单个的边从一种类型转化成另一种类型。
ToggleReplace 将两条明确定义的自由边合并成一条共用边。
(un)suppress 同时压缩或释放一系列所选的边。
equivalence 将自由边对合并成共用边。
查找并删除重合曲面。
Surfacesfind duplicatesorganize by feature 按特徵组织曲面。
move faces 移动曲面到另一个曲面（合并曲面）。
Fixed Points在曲面上从已经存在的自由点或节点上生成固定点。
addreplace 将两个明确选定的自由点合并成一个。
suppress 从一个曲面上删除一个固定点。
取消曲面的裁剪操作。
Defeature 面板的功能:trim linespinholes 从曲面内查找并消除孔。
surf fillets 识别和删除相邻曲面的倒角。
edge fillets 识别和删除自由曲面边界的倒圆。
trim intersect 识别和删除自由曲面边界的倒圆，但可手工指定切点。
Geom页面>geom cleanup合并自由边用equivalence功能合并自由边Edges>equivalence>surfs(操作物件选择窗口中选择all)>cleanup tol输入值>点击equivalence用replace功能合并自由边Edges>replace>retained edge>line(选取模型中同一边里有两条红线的) >cleanup tol输入值>replace删除曲面倒角defeature面板>surf用于选择要删除的倒角曲面。
hypermesh基础教程（进门、经典）[宝典] 第一章 HyperMesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。
有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。
其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。
下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。
我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。
第一节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。
打开练习一，这个文件中已经包含geom和放到中面的elems。
我们现在要搞清的第一概念就是geom和elems的区别。
Geom即为几何体，是我们分析对象的真实模型，实际物体的三维表现形式;elems即为网格单元，是我们分析对象的力学模型，是对实际物体的一种近似模拟，是把实际物体转换成可计算的力学和数学模型，它不是简单的线和面，是带有数据的线和面。
在HyperMesh中，我们把geom和elems统称为comps，comps可以理解为图层，这里的图层和CAD的图层的概念不同。
这里comps是以后赋予模型材料和几何性质的一个最小单元，或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。
每个comps都会有个名字，所以同一个名字的comps包含两个部分，即XXX(名字)geom和XXX(名字)elems。
当然几何体和力学模型是两个完全独立的部分，所以两者完全可以放在不同的comps中的，对于图层名字的管理我们在下一章再做详细说明。
对于一个金属壳体，我们知道金属板是具有均有厚度的，即在三维上它总是有个方向上是保持不变的，这样我们就可以用比较简单的二维单元来描述金属壳体，这个二维单元我们称壳体单元。
目录☆选择边线上的点 (1)☆定义方向 (1)☆Organize管理集合器 (1)☆删除面、实体、网格等 (1)☆删除空部件 (1)☆删除重复的面 (2)☆压缩点 (2)☆压缩边界 (2)☆删除小孔 (2)☆删除面圆角 (2)☆删除倒圆角 (2)☆由封闭边线创建面 (3)☆在圆心处创建节点 (3)☆设置全局清理精度 (3)☆equivalence缝合曲面 (3)☆toggle合并相邻的自由边 (4)☆替换边 (4)☆替换点 (4)☆提取中性面 (4)☆用垂直于边界的线分割面 (4)☆unsplit surf补面 (5)☆处理圆孔周围的网格 (5)☆调整网格密度 (6)☆自动划分网格 (6)☆spline划网格 (7)☆skin划网格 (7)☆line drag延伸网格 (8)☆ruled扩展网格 (8)☆shrink wrap (8)☆降低comp.Q1值 (9)☆由封闭的曲面创建实体 (9)☆创建圆柱体 (9)☆用节点分割实体 (10)☆用线分割实体 (10)☆用面分割实体 (10)☆实体的布尔运算 (10)☆volume tetra四面体网格 (11)☆tetra mesh由2D封闭网格生成3D网格 (12)☆tetra remesh优化 (12)☆elems offset拉伸网格 (13)☆spin旋转网格 (13)☆faces在3D网格表面上提取2D网格 (14)☆linear solid在两个2D网格之间生成线性的3D网格 (14)☆沿边线扫掠网格 (14)☆剖切视图 (15)☆缝合网格中相近的节点 (15)☆one volume生成3D网格 (16)☆Mappable视图 (17)☆multi solids多个实体同时生成3D网格 (18)☆smooth调节网格 (18)☆拆分网格 (18)☆合并网格 (19)☆动态移动节点 (19)☆显示网格的法向量 (19)☆检查模型 (20)☆penetration检查穿透 (20)☆检查网格质量 (21)☆选择边线上的点选择时，按下鼠标左键不放，光标移动到边线上变成后松开，所选的边线变成白色，即可在该边线上选择点。
先利用Collector各别归类每一装配体，再个别单一划分，并且划分时隐藏其他装配体避免混淆。
.强调一点，在划完网格后进行检查时，使用find face,find edge时要注意，因为各零件间的间隙可能小于容差，可能会将零件网格合并。
所以各零件一定要分开检查。
hypermesh学习心得1.所有面板上都有cleanup tolerance和visual options选项。
其中前者用于判断两个曲面的边或两个曲面的顶点是否可以被视为重合。
在几何清理操作中，间距在容差(tolerance)范围内的任何两条曲面的边或两个曲面的顶点将被视为重合，随后被合并。
cleanup tol =的值可以在两个地方设定。
一个是对其全局值，可以在options/modeling子面板中设定。
另一个是局部值，可以在geom cleanup面板中设定，用于特定的几何清理操作。
有时，按局部清理容差进行的操作可以被全局清理容差覆盖。
2. 例如，在一个用局部清理容差形成的曲面上进行分离操作之后，因为surface edit面板仅采用全局清理容差，被分离曲面的所有的边都被用全局清理容差重新评估，重新确定它们的状态。
设定的几何清理容差最大值的合理性与单元大小有关。
例如，单元尺寸为30，几何清理的容差应为0.3 (30/100)或0.15 (30/200).3. Edges子面板edges子面板用于修改曲面边界的连接状态。
子面板中有四个子菜单toggle，replace，(un)suppress和equivalence。
? toggletoggle菜单可以通过在边界上单击鼠标左键将其从自由边变成共享边，或者从共享边变成压缩边。
使用鼠标右键可以取消toggle操作，并将压缩边变为共享边，或将共享边变成自由边。
要将一条自由边变成共享边，在这条自由边附近的容差范围内必须有一条对应的自由边。
? replacereplace菜单可以将一对自由边合并成共享边，但是合并后的共享边的位置是在设定的被保留的边上，而另一条边则被删除。
目录☆选择边线上的点 (1)☆定义方向 (1)☆Organize管理集合器 (1)☆删除面、实体、网格等 (1)☆删除空部件 (1)☆删除重复的面 (2)☆压缩点 (2)☆压缩边界 (2)☆删除小孔 (2)☆删除面圆角 (2)☆删除倒圆角 (2)☆由封闭边线创建面 (3)☆在圆心处创建节点 (3)☆设置全局清理精度 (3)☆equivalence缝合曲面 (3)☆toggle合并相邻的自由边 (4)☆替换边 (4)☆替换点 (4)☆提取中性面 (4)☆用垂直于边界的线分割面 (4)☆unsplit surf补面 (5)☆处理圆孔周围的网格 (5)☆调整网格密度 (6)☆自动划分网格 (6)☆spline划网格 (7)☆skin划网格 (7)☆line drag延伸网格 (8)☆ruled扩展网格 (8)☆shrink wrap (8)☆降低comp.Q1值 (9)☆由封闭的曲面创建实体 (9)☆创建圆柱体 (9)☆用节点分割实体 (10)☆用线分割实体 (10)☆用面分割实体 (10)☆实体的布尔运算 (10)☆volume tetra四面体网格 (11)☆tetra mesh由2D封闭网格生成3D网格 (12)☆tetra remesh优化 (12)☆elems offset拉伸网格 (13)☆spin旋转网格 (13)☆faces在3D网格表面上提取2D网格 (14)☆linear solid在两个2D网格之间生成线性的3D网格 (14)☆沿边线扫掠网格 (14)☆剖切视图 (15)☆缝合网格中相近的节点 (15)☆one volume生成3D网格 (16)☆Mappable视图 (17)☆multi solids多个实体同时生成3D网格 (18)☆smooth调节网格 (18)☆拆分网格 (18)☆合并网格 (19)☆动态移动节点 (19)☆显示网格的法向量 (19)☆检查模型 (20)☆penetration检查穿透 (20)☆检查网格质量 (21)☆选择边线上的点选择时，按下鼠标左键不放，光标移动到边线上变成后松开，所选的边线变成白色，即可在该边线上选择点。
☆定义方向☆Organize管理集合器Tools>>Organize>>Sets，⊙collectors，选择元素，将其移动到另一个“Collector”中☆删除面、实体、网格等F2或或Tool>>delete，进入删除面板。
选择要删除的内容，按delete entity删除。
☆删除空部件Tool>>delete，▼comps，点击preview empty，左下角显示空部件的数量，点击delete entity 删除空部件。
切换选择类型☆删除重复的面Geom>>defeature>>duplicate，设置cleanup tol=0.01，选择所有面。
点击find自动查找重复的面。
点击delete将其删除☆压缩点Geom>>point edit>>suppress，选择点即可压缩。
☆压缩边界Geom>>edge edit>>(un)suppress，选择边将其压缩。
☆删除小孔Geom>>defeature，⊙pinholes，surfs选择all，设置diameter<3，点击find找到所有直径小于3mm的孔，按delete删除pinholes☆删除面圆角Geom>>defeature，⊙surf fillets，surfs选择all，设置min radius和max radius，点击find 找到面圆角，按remove删除surf fillets☆删除倒圆角Geom>>defeature，⊙edge fillets，surfs选择all，设置min radius和max radius，点击find 找到设置范围内的倒圆角，按remove删除edge fillets☆由封闭边线创建面Geom>>Surfaces ，⊙spline/filler ，选择边线，按create 创建面☆在圆心处创建节点distance 找圆心：Geom>>distance 或者按“F4”进入distance 面板，⊙three nodes 分别选择圆边界上的三个点，点击circle center 创建圆心。
☆设置全局清理精度按“O ”键，进入Option 面板。
⊙Geometry ，设置cleanup tol=0.01☆equivalence 缝合曲面Geom>>edge edit ，⊙equivalence ，surfs>>all 选中所有曲面。
cleanup tol 的值与全局设置相同（0.01），也可以重新输入。
点击equivalence 可以缝合所有0.01mm 以下的间隙。
根据一个边自动识别闭合的边界，生成曲面。
如果不选中，需要手动添加曲面的每个边。
使生成的曲面与周围的曲面相切☆toggle 合并相邻的自由边Geom>>edge edit ，⊙toggle ，设置cleanup tol=0.1，选中两条相邻自由边（间隙小于0.1）其中的一条，即可将它们合并为公共边。
☆替换边Geom>>edge edit ，⊙replace ，设置cleanup tol ，依次选择移除的边和保留的边，点击replace☆替换点Geom>>point edit ，⊙replace ，依次选择移除的点和保留的点，点击replace☆提取中性面Geom>>midsurface ，⊙auto midsurface ，选中模型任意一个面，软件会自动捕捉整个模型，点击extract ，即可提取中性面。
☆用垂直于边界的线分割面①Geom>>surf edit ，⊙trim with nodes ，依次选择一个节点和一条边，生成垂线将面分割。
② Geom>>quick edit ，点击split-line 后面的node 选择节点，line 选择边，生成垂线分割边点移除的边保留的边移除的点保留的点点边☆unsplit surf补面Geom>>quick edit，点击unsplit surf后面的line(s)，选择要补的边界。
☆处理圆孔周围的网格①Geom>>quick edit，设置washer split后面offset value的值（一般比网格单元略小）。
按下lines，选择圆孔边界，在其周围生成一个圆形边界。
②左侧窗口选择utility，点击Geom/Mesh，选择Add Washer。
nodes选择圆孔边线上的节点，按proceed继续。
出现对话框，设置好参数，点击add，在圆孔周围生成均匀网格。
选择边☆调整网格密度Geom>>quick edit，按下adjust/density后面的line(s)，选择边线，调节网格数量。
☆自动划分网格①2D>>automesh，⊙size and bias，▼surfs选择面，设置element size，点击mesh②出现预览，density面板中的adjust后面选择edge。
鼠标在边线数字上按左键增加节点，按右键减少节点。
按下左键向上滑动增加，向下滑动减少。
点击mesh重新划分网格。
③设置elem density，激活set后面的edge。
选择边线上的数字，更改节点数量。
④设置elem size，激活calculate后面的edge。
选择边线上的数字，更改网格大小。
左健增加网格，右键减少网格左健提取网格数量，右相当于格式刷左健增加节点，右键减少节点按住鼠标不放，向上滑增加，向下滑减少⑤⊙mesh style 子面板可以更改网格形状。
⑥⊙biasing 子面板可以更改网格排列方式。
数字越大，疏密越明显。
☆spline 划网格2D>>spline ，▼lines 选择闭合的边线，按create 生成网格☆skin 划网格2D>>skin ，选择两条线，按create 生成网格点击图标可改变网格形状点击图标可改变划分网格的方法密集 稀疏初始为零，左键增大，右键减小liner ：一边密一边疏 bellcurve:两头密中间疏☆line drag 延伸网格2D>>line drag ，分别选择已划分网格的边线和延伸方向，按drag 生成网格☆ruled 扩展网格2D>>ruled ，▼node path 选择网格线首尾两点，line list 选择对边，按create 生成网格☆shrink wrap①loose ：2D>>shrink wrap ，⊙loose ，设置element size ，点击mesh ②tight ：2D>>shrink wrap ，⊙tight ，设置element size ，点击mesh③generate solid mesh ：2D>>shrink wrap ，勾选generate solid mesh 生成3D 网格。
选择首尾两点该值越小，生成的网格越连续loose tight☆降低comp.Q1值①2D>>qualityindex，显示网格质量。
通过右边的优化面板可以提高网格质量。
②2D>>automesh，选择Q1 optimize可以降低comp.Q1值，提高网格质量。
☆由封闭的曲面创建实体Geom>>solids，⊙bounding surfs，勾选auto selected solid surfaces，选择模型任意一个面，可以自动捕捉整个封闭的曲面。
点击create创建实体。
☆创建圆柱体Geom>>primitives，⊙cylinder/cone，full cylinder☆用节点分割实体Geom>>solid edit，⊙trim with nodes，以所选的节点为边界分割实体。
☆用线分割实体Geom>>solid edit，⊙trim with lines。
有以下三种方法：☆用面分割实体Geom>>solid edit，⊙trim with plan/surf。
有以下两种方法：☆实体的布尔运算Geom>>solid edit，⊙boolean，operation，选择A和B，operation选择不同的布尔运算，点击calculate。
