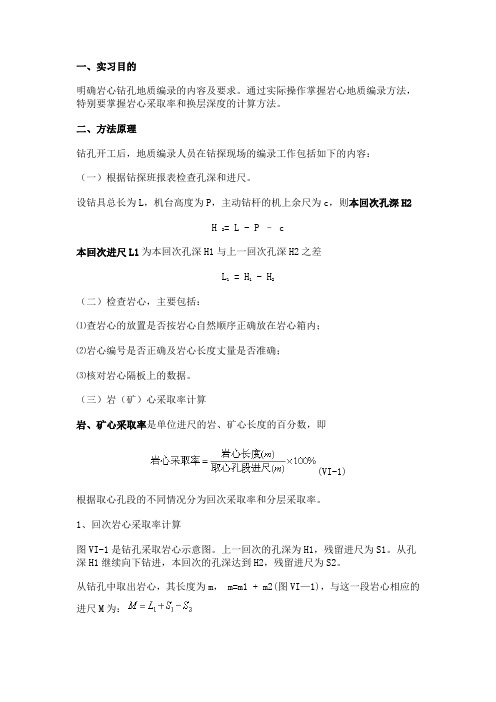

一、实习目的明确岩心钻孔地质编录的内容及要求。
通过实际操作掌握岩心地质编录方法，特别要掌握岩心采取率和换层深度的计算方法。
二、方法原理钻孔开工后，地质编录人员在钻探现场的编录工作包括如下的内容：（一）根据钻探班报表检查孔深和进尺。
设钻具总长为L，机台高度为P，主动钻杆的机上余尺为c，则本回次孔深H2H 2= L - P – c本回次进尺L1为本回次孔深H1与上一回次孔深H2之差L1 = H1 - H2（二）检查岩心，主要包括：⑴查岩心的放置是否按岩心自然顺序正确放在岩心箱内；⑵岩心编号是否正确及岩心长度丈量是否准确；⑶核对岩心隔板上的数据。
（三）岩（矿）心采取率计算岩、矿心采取率是单位进尺的岩、矿心长度的百分数，即(VI-1)根据取心孔段的不同情况分为回次采取率和分层采取率。
1、回次岩心采取率计算图VI-1是钻孔采取岩心示意图。
上一回次的孔深为H1，残留进尺为S1。
从孔深H1继续向下钻进，本回次的孔深达到H2，残留进尺为S2。
从钻孔中取出岩心，其长度为m， m=m1 + m2(图VI—1)，与这一段岩心相应的进尺M为：回次岩心采取率则k为：(VI—2)2、分层岩心采取率计算图6-1岩心采取率示意图（VI—3）分层岩心长度由统计各回次同一岩性的岩心长获得。
分层进尺则是该分层底的孔深与顶的孔深之差。
（四）换层深度计算图6—1中岩心有两种不同的岩性，上部的岩心长度为m1，其代表进尺M1为：（VI—4）换层孔深H为：（VI—5）或根据下部的岩心长度为m2，其代表进尺M2为：（VI—6）换层孔深H为：（VI—7）（五）轴心夹角测量轴心夹角是岩心轴与各种面（层面、断裂面、节理面、片理面等）的夹角。
测量轴心夹角，是钻探编录的一项重要工作。
测量到的轴心夹角是局部产状，对研究矿体构造很有用。
测量轴心夹角有如下方法。
1. 测量法采用量角器或测斜仪测量轴心夹角的。
有些单位制作了岩心量角器，用岩心量角器测量较准确、方便。
钻探地质编录技术总结
一．室内准备的工具
1、岩心箱拍照牌/相机；
2、油性笔/A4纸；
3、计算器；
4、2H铅笔/小刀；
5、钻孔原始地质编录表；
6、三角板/量角器；
7、瓶盖带孔的塑料瓶。
二．编录步骤
1、检查班报表/岩心牌是否填写完整；
2、抄写班报表上的回次、累计深度、进尺、到编录表上；
3、用钢卷尺量取每一回次岩心长；
4、计算每一箱岩心起止累计深度；
5、对每箱岩心箱做拍照；
6、编录前对每箱岩心进行洒水处理，方便看清岩心的结构、构造及成分；
7、对每箱岩心做详细准确的地质编录（参见《硬岩型铀矿探矿工程地质物
探原始编录规范》）。
三、注意事项
1、编录从整体到局部，再从局部倒推整体，不放过每一个线索，包括岩性（颜色、结构、组分、矿化蚀变特征）变化，蚀变特征变化，最重要的是矿化线索，如黄铁矿化1，紫色萤石矿1，赤铁矿细脉 2 等；
2、随时以规范章程为标准，任何记录和细节都不能脱离规范。
备注：1、氧化环境 2、还原环境。
工程地质钻探编录技术培训教材随着经济的快速发展，建筑工程数量不断增加。
在这种情况下，有效的工程地质钻探技术变得越来越重要。
在这篇文章中，我们将讲述工程地质钻探编录技术培训教材的重要性及其内容。
工程地质钻探编录技术是一项多方面的技术，用于确定建筑物的基础和地下水资源的情况。
这种技术需要一系列知识，包括地质工程、土力学、钻探和岩土力学等方面。
通过培训，工程地质钻探编录技术人员可以提高工程质量，降低工程风险和成本。
教材应包括以下三个主题：1.工程地质基础知识首先，教材应包括基本的工程地质知识。
这包括地球科学的基础和地质学的原理。
例如，钻探员需要了解地层、岩石、土壤和地质构造的基本知识。
此外，课程还应涵盖水文地质和工程地质方面的知识，包括地下水、断层、地震和地质灾害等内容。
2.工程地质钻探技术教材还应涵盖工程地质钻探技术。
这包括井的设计和施工、钻探工具和设备的使用以及钻探数据的收集和处理。
此外，教材应该涵盖钻探方法、样品采集和样品分析等技能。
对于处理得到的数据，应包括其在地质模型中的应用。
相应的，钻探员还需要了解采样的方法、不同类型的标本、如何判断样品质量、如何保存样本等。
3.工程应用教材还应包括工程实践知识。
工程钻探员需要了解不同类型的工程地质设计，例如道路、水利和建筑物的特殊需求。
此外，学习者还需要了解如何将地质工作与设计和施工相结合，以提高工程质量和降低成本风险。
工程地质钻探编录技术培训教材的编撰是一个复杂的过程。
通过梳理和整理工程地质领域的各个方面，教材可以帮助工程专业人员掌握工程地质领域的知识。
同时，不断更新和完善教材的内容，是提高工程地质水平的关键。
总之，工程地质钻探编录技术培训教材提供了各种关键性信息，以确保工程钻探员具有必要的技能和工程知识。
通过这种方法，能够提高建筑物的安全性、可靠性、稳定性、性价比。
因此，这是一项非常重要的工作，有助于推动经济和环境的可持续发展。
编录必备王永强整理提供第一章粘性土粘性土分为粉质粘土和粘土一、粉质粘土定义：塑性指数大于10且小于或等于17的土应定名为粉质粘土，肉眼观察，细土中有砂粒，干时不坚硬，用锤可打成细土粒，湿时有塑性有粘结力，能搓成φ0.5-2mm 的土条，长度较小，用手搓、捻感觉有少量细颗粒，稍有粘滞感觉。
二、粘土定义：塑性指数大于17的土定为粘土，肉眼观察较细腻，一般无砂粒，干时很坚硬，用锤可打成碎块，湿时塑性粘性大，土团压成饼时，边部不裂，能搓成φ=0.5mm的土条，长度不少于手掌，用手搓捻有滑润感觉，当水分较大时，极为粘手，感觉不到有颗粒存在。
三、描述内容：颜色、状态、包含物、光泽反应、摇震反应、结构及层理特征1、颜色：主色在后，次色在前。
2、状态：①坚硬：干而坚硬，很难掰成块。
②硬塑：用力捏先裂成块后显柔性，手捏感觉干，不易变形，手按无指印。
③可塑：手捏似橡皮有柔性，手按有指印。
④软塑：手捏很软，易变形，土块掰时似橡皮，用力不大就能按成坑。
⑤流塑：土柱不能直立，自行变形。
3、包含物：贝壳、铁锰结核、高岭土姜结石等。
4、光泽反应：用取土力切开土块，视其光滑程度分为①切面粗造为无光泽。
②切面略粗造（稍光滑）为稍有光泽。
③切面光滑为有光泽。
5、摇震反应：试验对应将软塑~流动的小土块或土球，放在手掌中反复摇晃，并以另一手掌振击此手掌，土中自由水将渗出，球面呈现光泽。
用手指捏土球，放松后水又被吸入，光泽消失，根据土球渗水和吸水反应快慢可区分为：①立即渗水及吸水者为反应迅速。
②渗水及吸水中等者为反应中等。
③渗水和吸水慢及不渗，不吸者为反应慢或无反应。
6、韧性试验：将含水率略在于塑性的土块在手中揉捏均匀，然后在手掌中搓成直径3mm的土条，再揉成土团，根据再次搓条的可能性，可分为：①能揉成土团，再搓成条，捏而不碎者为韧性高②可再揉成团，捏而不碎者为韧性中等③勉强或不能再揉成团，稍捏或不捏即碎者为韧性差7、干强度：试验时将一小块土捏成小土团，风干后用手指捏碎，根据用力大小区分为①很难或用力才能捏碎或掰断者为干强度高②稍用力即可捏碎或掰断者为干强度中等③易于捏碎和捻成粉未者为干强度低8、结构及层理特征：对同一土层中相间呈韵律沉积，当薄层与厚层的厚度比大于1/3时，宜定为“互层”；厚度比为1/10~1/3时，宜定为“夹层”；厚度比小于1/10的土层，且多次出现时，宜定为“夹薄层”。

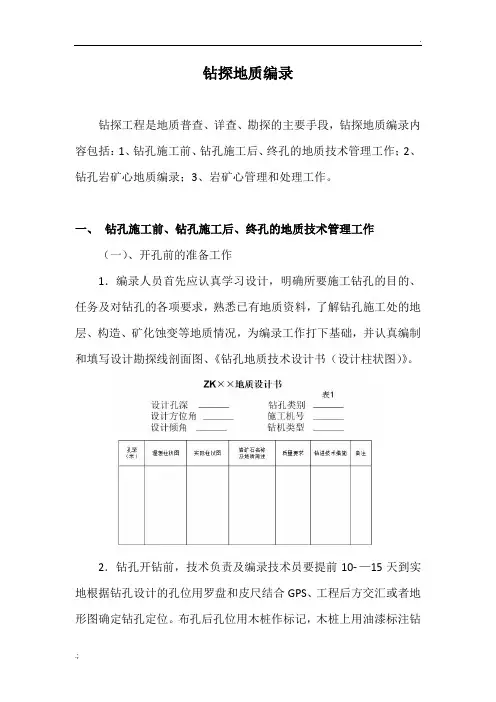

钻探地质编录钻探工程是地质普查、详查、勘探的主要手段，钻探地质编录内容包括：1、钻孔施工前、钻孔施工后、终孔的地质技术管理工作；2、钻孔岩矿心地质编录；3、岩矿心管理和处理工作。
一、钻孔施工前、钻孔施工后、终孔的地质技术管理工作（一）、开孔前的准备工作1．编录人员首先应认真学习设计，明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况，为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。
2．钻孔开钻前，技术负责及编录技术员要提前10—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合GPS、工程后方交汇或者地形图确定钻孔定位。
布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号，以便机台及时平整机场。
钻孔定位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置，确保孔位未移动。
编录技术员应及时向机台下达《钻孔定位通知书》，格式见表2。
3．机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场进行安装验收。
验收项目主要有：钻孔位置是否移动、检查和校正钻机水平程度（罗盘测量）、钻机立轴、钻孔天顶角及岩心收集装置（岩心箱，岩心牌等）。
验收合格后，签发《钻孔安装验收书》。
4．钻孔安装验收合格后，编录技术员应及时填发《钻孔开孔通知书》，并应向施工人员详细介绍钻孔施工目的，地质情况及对工程质量的要求，严格保证钻孔质量，确保六大指标的实施。
岩心的清洗整理及编号等一整套工作应由钻机各班记录员承担。
（二）、钻孔施工后的地质技术管理工作1．岩心管理（1）岩（矿）心排放入箱岩（矿）心经整理后，按先后次序排好（最后取出的岩（矿）心先装，最早取出来的岩（矿）心后装），按从上到下、从左到右的顺序一排排放入岩心箱中。
（2）岩（矿）心编号岩（矿）心放入岩心箱后，对长度大于5厘米和虽小于5厘米但较完整的岩（矿）心用油漆进行编号，如：4 ，其中整数“4”表示提取岩（矿）心的回次是第四回次；分母“3”表示本回次提取岩（矿）心的总块数是3块；分子“2”表示岩（矿）心为本回次中的第二块。
实测剖面图应有图名、图例、比例尺、剖面起点坐标、方位、垂直标尺、水平标尺、剖面图、平面图及责任签等。
作图时，剖面图的西、北西、南西、南端应放置在剖面图的左边，而东、北东、南东、北端放在剖面图的右边。
剖面图自左至右总体方位应小于180°。
如果有物化探工作，其曲线图可视情况放在实测剖面图的上方或单独成图。
剖面起点坐标、方位、垂直标尺、水平标尺、导线号、地层界线、地层代号、岩浆岩代号、岩性、矿体、蚀变带、断层、采样点及标本、样品编号、探矿工程、地质产状、各地质内容编号及代号、重要地物等。
如有放大素描图应在剖面上方绘制并用箭头指示位置。
方位、导线（长度以平距计）和导线号、地层界线、地层代号、岩浆岩代号、矿体、蚀变带、断层、采样点、探矿工程、地质产状、各地质内容编号及代号、重要地物等地质填图地质点性质指界线点、构造点、矿化点、岩性点等。
主要分为基本点、加密点、岩性或产状点三类a）基本点：为控制测区地质界线和基本构造形态布置的观察点。
基本点应布置在测区填图单元的地质界线、含矿层或矿体、蚀变带界线、岩体界线、断层面及褶皱轴等位置上。
基本点要求作详细的文字记录（必要时作放大素描图）。
b）加密点：为进一步控制地质界线和构造形态的变化，在满足基本点密度要求的前提下，在基本点之间沿地质界线加密布置的观察点。
加密点只作简要的文字记录。
c）岩性或产状点：为控制和了解地质界线之间岩层产状变化及岩性特征、满足基本点密度和数量要求而布置的观察点，岩性或产状点只需记录岩层产状和岩性特征。
路线地质：指相邻两个地质点之间的观察路线，如D1—D2表示 1号地质点到 2号地质点之间的路线。
记录内容主要是描述两点间先后观察到的地质现象。
但必须： a）记录的地质现象要有准确位置（对应某个地质点的方位和平距）。
b）应记录地质现象的性质和特征，并说明与已知地质点有无差异或变化。
c）路线上尽可能多地实测岩层产状，注意产状变化并分析原因。
钻探编录安全操作规程一. 概述1. 钻探编录操作是一项高风险的工作，必须严格按照安全操作规程进行。
以下是钻探编录安全操作规程的详细描述。
二. 穿戴个人防护装备1. 在进行钻探编录作业前，务必穿戴适当的个人防护装备。
包括头盔、安全鞋、防护眼镜、防护手套等。
这些装备能有效地保护工作人员免受伤害。
三. 检查设备状态1. 在操作钻探设备之前，必须仔细检查设备的各个部分，确保其状态良好。
特别关注钻头、液压系统、电气系统等关键部位的运行状态和安全性能。
四. 安全操作钻机1. 在启动钻机之前，必须确保所有安全装置完好并处于工作状态。
如紧急停止装置、过载保护装置等。
五. 维护安全作业区域1. 确保作业区域的安全性，事先清理杂物，设置警示标志，确保无人员和障碍物进入作业范围。
六. 操作规程1. 在进行钻探编录作业时，操作人员必须按照标准操作步骤进行，并严格遵守以下规程：a. 确保钻机处于稳定的位置，固定好底座，防止震动；b. 钻机启动前，确保钻杆、钻头处于安全位置，并将各个部件正确安装；c. 钻机运转中，操作人员应保持专注，严禁大声喧哗或嬉戏；d. 钻机使用过程中，严禁将手或其他物体靠近钻头、钻杆等运动部件，以免发生意外伤害；e. 钻机工作完成后，及时关闭电源，停止运转，做好设备清理和维护工作。
七. 废弃物处理1. 鼓励对钻探编录作业产生的废弃物进行分类处理，如岩屑、废水等。
合理妥善处理废弃物，减少环境污染。
八. 突发情况应对1. 在执行钻探编录作业时，突发情况的发生是无法预料的。
但操作人员必须随时保持冷静，并对突发情况进行快速反应和正确处理。
如发生火灾、泥浆喷出等情况，应立即采取措施切断电源或紧急停止装置，并报告上级。
九. 定期培训和演习1. 钻探编录操作人员应定期参加安全培训和演习，提高安全意识和应对突发事件的能力。
培训内容包括安全操作规程、应急预案等。
十. 事故报告和分析1. 在发生钻探编录作业事故后，必须及时进行报告和分析。
钻探地质编录又称钻孔地质编录，指为取得钻孔的原始地质资料而进行的编录工作。
岩心钻探编录，又称岩心编录。
一般分为两步进行：（1）钻探现场按回次检查整理岩（矿）心，量取长度，按顺序编号，记录残留长度，回次进尺，计算回次与岩性分层采取率；进行地质观察和描述记录；按规定记录测深、测斜和取样资料；必要时，要求重测、纠偏，以及采取物探测井或补采岩矿粉（泥）样品用以弥补岩心采取率的不足。
（2）室内整理根据现场记录和取样资料计算岩矿层厚度，研究岩矿石特征，编制岩心柱状图，这是钻孔原始编录的主要成果。
若钻孔发生了倾角与方位角的偏移，则需以计算或投影作图方法进行钻孔弯曲校正，作出钻孔轴线的剖面与平面图，以供编制勘探线剖面图时利用。
钻探结束时，汇总整理钻孔有关资料，以备存档和检查利用。
钻孔弯曲校正：根据某钻孔测量资料（表4-6-4）用正投影法作图步骤如下（见图4-6-21）：表4-6-4 某钻孔测量资料根据测量钻孔倾角及方位角弯曲资料编制的剖面图和平面图①以钻孔测点和测量深度，依次计算各测点的控制长度（深度）（见表4-17）。
每个测点资料的控制长度等于上下相邻测点间一半距离之和。
因钻杆是逐渐弯曲的，故各测点弯曲资料表示是开始发生于其与上测点间距之半的位置，终止于其与下测点间距之半的位置。
此“开始”至“终止”的长度，为测点资料的控制长度。
这些开始点与终止点为转换点，或称作图控制点。
自地表孔口位置向深部依次在各控制点以其倾角和控制长度作出oabcdef各点连续的折线图。
若将其以平滑曲线连接起来，则得仅是倾角发生变化了的钻孔轴线剖面图。
②将各控制点投影到横坐标轴上依次得：L1、L2、L3、L4、L5、L6线段，它们分别为各相邻控制点间线段未发生方位角偏移时在原设计方位上（此图为90°）的水平投影长度。
③自钻孔平面投影位置o′开始，依次分别用各测点方位角与对应的水平投影线段（L1…L6）长度画出o′a′b′c′d′e′f′折线，为该钻孔轴线的水平平面实际投影图。
钻探编录个人总结技巧汇总一、钻孔完工统计资料一套完整的钻孔资料应包括如下11类资料：1、钻孔开孔通知书；2、钻孔定位和钻孔安装通知书；3、钻探班报表；4、孔深校正记录表；5、钻孔孔斜测量记录表；6、简易水文地质观测记录表；7、封孔指示书；8、钻孔封孔通知书；9、钻孔地质编录资料；10、钻孔采样登记表；11、钻孔质量验收报告。
具体分类：（1）钻机资料4类；钻探班报表；孔深校正记录表；钻孔孔斜测量记录表；简易水文地质观测记录表；（2）地质-钻机资料5类；钻孔开孔通知书；钻孔定位和钻孔安装通知书；封孔指示书；钻孔封孔通知书，钻孔终孔通知书；（3）地质资料3类；钻孔地质编录资料；钻孔采样登记表；钻孔质量验收报告。
二、钻孔编录时的注意事项1、钻具丈量记录要点：检查钻孔记录孔深与检查测量孔深差值为多少（误差不得超过千分之一即一千米不得大于一米；一百米不超过0.1米（即10厘米）；十米不超过0.01米（即1厘米）。
公式：X/1000，如1000/1000=1米；100/1000=0.1米；10/1000=0.01校正后孔深即为：钻具总长-机上余尺-机高2、24小时稳定水位观测要点：水位测量要从终孔后日子算起。
以24小时为时间标准。
稳定水位多为从孔口算起的深度。
观测人应以一个台班为单位，最少3人。
3、钻孔质量验收报告要点1、岩矿心采取率一栏中：岩心总长度/岩石总厚度=采取率岩石总厚度是以除第四系以外的所有岩石厚度相加之和。
2、孔深校正一栏按钻具丈量记录如实填写。
3、弯曲度一栏若测量数据超过10次，前四次按50米一测填写，后六次按100米一次填写，总之需将最后一次测量数据填写出来，其他可相应省略。
4、简易水文观测次数按班报表中记录的次数填写，班报表测几次，则相应的就写几次。
5、原始记录一栏按班报表数据如实填写。
6、钻孔结构按班报表数据如实填写。
4、钻探地质记录a首先将钻孔结构记录下来。
主要为钻孔直径及套管直径。
一般钻孔直径多为110mm，91mm，75mm；套管直径多为108mm，89mm。
一、实习目的明确岩心钻孔地质编录的内容及要求。
通过实际操作掌握岩心地质编录方法，特别要掌握岩心采取率和换层深度的计算方法。
二、方法原理钻孔开工后，地质编录人员在钻探现场的编录工作包括如下的内容：（一）根据钻探班报表检查孔深和进尺。
设钻具总长为L，机台高度为P，主动钻杆的机上余尺为c，则本回次孔深H2H 2= L - P – c本回次进尺L1为本回次孔深H1与上一回次孔深H2之差L1 = H1 - H2（二）检查岩心，主要包括：⑴查岩心的放置是否按岩心自然顺序正确放在岩心箱内；⑵岩心编号是否正确及岩心长度丈量是否准确；⑶核对岩心隔板上的数据。
（三）岩（矿）心采取率计算岩、矿心采取率是单位进尺的岩、矿心长度的百分数，即(VI-1)根据取心孔段的不同情况分为回次采取率和分层采取率。
1、回次岩心采取率计算图VI-1是钻孔采取岩心示意图。
上一回次的孔深为H1，残留进尺为S1。
从孔深H1继续向下钻进，本回次的孔深达到H2，残留进尺为S2。
从钻孔中取出岩心，其长度为m， m=m1 + m2(图VI—1)，与这一段岩心相应的进尺M为：回次岩心采取率则k为：(VI—2)2、分层岩心采取率计算图6-1岩心采取率示意图（VI—3）分层岩心长度由统计各回次同一岩性的岩心长获得。
分层进尺则是该分层底的孔深与顶的孔深之差。
（四）换层深度计算图6—1中岩心有两种不同的岩性，上部的岩心长度为m1，其代表进尺M1为：（VI—4）换层孔深H为：（VI—5）或根据下部的岩心长度为m2，其代表进尺M2为：（VI—6）换层孔深H为：（VI—7）（五）轴心夹角测量轴心夹角是岩心轴与各种面（层面、断裂面、节理面、片理面等）的夹角。
测量轴心夹角，是钻探编录的一项重要工作。
测量到的轴心夹角是局部产状，对研究矿体构造很有用。
测量轴心夹角有如下方法。
1. 测量法采用量角器或测斜仪测量轴心夹角的。
有些单位制作了岩心量角器，用岩心量角器测量较准确、方便。
所谓岩心量角器如图6-2所示，绘在透明薄膜上。
量轴心夹角时，将其包裹在岩心上，并使其下（上）端线重合成一直线，便能量得轴心夹角。
图VI-2岩心量角器及其操作示意图2、计算法如图6-3所示，岩心是圆柱体，任意倾角的平面与其交切，得到的切面为椭圆。
椭圆的长、短轴分别为d1和d2。
轴心夹角是椭圆长轴与岩心轴d1在夹角d，有（VI—8）由于岩心轴长度d等于椭圆短轴长度d2，于是得（VI—9）(0＜α＜π)（VI—10）图VI-3 计算法示意图（六）填写钻孔野外记录表钻孔野外记录表是最原始的钻孔编录资料。
主要内容包括：各钻进回次的进尺及其岩矿心采取率；换层孔深；按分层记录的岩性及其采集标本的编号；岩石硬度等级；简易水文地质观测，主要有钻孔水位及耗水量的记录和钻进中发现的孔内情况，如泛水、漏水、掉块等的记录。
（七）修改钻孔预想柱状图修改钻孔预想柱状图是随钻探进行获得了新地质资料而修改钻孔地质设计的工作。
地质编录人员应及时地修改以利于更好地指导钻探施工。
（八）检查孔深验证、孔斜测量、简易水文观测按设计要求检查孔深验证、孔斜测量、简易水文观测等工作。
丈量钻具验证孔深的工作，应按一定深度及时进行，特别是在见到矿体和重要标志层和下套管前后。
孔深允许误差为千分之一，误差小于此数可直接修正记录孔深；小于大于此数则应进行合理平差。
地质编录人员要注意检查钻孔施工是否根据设计要求及时地进行孔斜测量以及测量结果是否符合设计要求。
如果孔斜超过了设计要求应及时采取纠斜的措施并在以后的施工中采取防斜措施。
简易水文观测的目的是获取划分含水层和相对隔水层的位置、厚度等资料，并初步了解含水层的水位。
在钻孔地质设计中规定要进行简易水文观测的钻孔不能用泥浆钻进。
钻探地质编录人员的主要任务是看钻探原始班报表中是否对简易水文观测的内容作全面、认真的填写；特别是所记录的静止水位是否真的是在水位静止时所作的记录。
（九）封孔、立标钻孔结钻后，根据各个矿区的具体情况，有的需要封孔。
封孔前应提交封孔设计，明确封孔的孔段及其技术要求。
封孔的质量要抽查。
施工结束，在孔口的位置立标，标明钻孔的孔号及施工日期和单位。
标志可以用混凝土或石材制作。
（十）终孔验收和小结对完工钻孔必须进行终孔验收。
验收工作由施工单位、地质单位的技术人员和有关领导一起进行。
同时还应作地质小结。
其内容主要有：钻孔设计的目的和施工结果；钻孔质量评述；主要地质成果和对地质矿产的新认识；经验教训，等等。
三、实习步骤o仔细阅读“方法原理”部分的内容，对岩心钻探地质编录有全面的了解；o实际编录岩心，其步骤为：▪仔细观察岩心，根据岩石、矿石特征将其分层。
在有两种（或两种以上）不同岩性的回次，丈量不同岩性的岩心长度m1,m2,▪将岩心票上的原始数据填入附表6-3中的3—7项；▪计算回次岩心采取率；▪计算换层深度；▪计算分层岩心采取率；▪测量（或计算）轴心夹角；▪分层描述，描述各层的岩性、构造和矿化等现象及其变化情况；▪按比例尺，绘钻孔柱状图。
四、实习资料表VI-1某钻孔原始记录片段五、实习要求1.填写表VI-2，了解岩心钻探现场编录的基本内容；表6-2钻探现场编录的基本内容2. 根据实际的岩心或利用实习资料所提供的资料练习岩心编录。
表VI-3岩心钻孔地质编录/tag-%D7%EA%BF%D7.html/thread-7337344-1-1.html钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。
1 检查整理岩矿心1.1 检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”钻孔简易水文观测记录表中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。
1.2 检查整理岩矿心在施工现场，将岩心箱依井深顺序排列。
仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机场当班记录员更正班报表。
1.3 检查岩矿心样品签确保岩矿心样品签的孔深、进尺、岩心长度、回次号等数据准确无误。
1.4 岩矿芯编号将＞10cm 的岩心及＞5cm 的矿心编号，用红油漆（或防水符号笔）写在岩心或矿心上。
岩心编号用代分数表示：分数前面的整数代表回次号，分母为本回次中有编号的岩心总块数，分子为本回次中第几块编号的岩心。
例：某孔中第5回次，有7块编号的岩心，其中第3块编号为57／3 。
1.5 岩矿心拍照在检查、整理岩矿心后，应将每箱岩矿心依次用数码相机拍照存档。
2 观察记录2.1 分层尽可能对全孔或较长井段的岩矿心进行综合观察分析，按矿区厘定的分层标准进行岩矿心分层。
例如：某钙芒硝矿区ZK402孔中，按不同的岩性、矿石类型划分出：第四系冲洪积层、紫红色泥质白云岩、紫红色白云质粉砂岩、中—细晶钙芒硝矿石、紫红色构造角砾岩、粗晶钙芒硝矿石、紫红色粉砂质粘土岩、紫红色白云质泥岩等8种岩性的17个分层。
在第一分层结束后放入一个分层标签或分层隔板，如遇分层界线刚好在某一段完整的岩心时，则用钉锤或劈样机自分层处将岩心劈开后放入分层标签，见下图。
本文来自: 博研石油论坛详细出处参考/thread-23216-1-1.html2.2 记录回次数据a）填表。
由浅入深，依次将每一个回次的编号、起止孔深、岩心长度、残留岩心、进尺、采取率等记录与“钻孔回次记录表”的相应栏目内。
其中：“止孔深”应为经过校正的孔深，“岩心长”应为经过编录人员检查、整理并认可的实际岩心长度。
b）残留岩心的处理。
残留岩心的长度一般以施工人员测量为准，当未进行残留岩心测量或残留岩心测量不准，使其岩心长度大于进尺时，残留岩心可按下面办法由编录人员进行处理。
见下图。
本文来自: 博研石油论坛详细出处参考/thread-23216-1-1.html①在岩心完整时，以本回次岩心采取率为100%计，将超出部分推到上回次计算，如继续超出可继续上推，最多只能上推三个回次。
例：第9回次进尺4m，岩心长4.9m，大于该回次进尺0.9m的岩心作为残留向上推到第8回次（第9回次采取率现为100%）。
第8回次原进尺4.5m，岩心长4.2m，现加上第9回次上推的0.9m残留岩心，则岩心长为4.2＋0.9＝5.1m，超过进尺0.6m继续上推至第7回次，则第8回次采取率现为100%（该回次原采取率93%应更正为100%）。
第7回次原进尺4m，岩心长2.9m，采取率73%，现加第8回次上推的0.6m残留岩心，则岩心长为2.9＋0.6＝3.5m，采取率为88%，岩心长度小于进尺，无残留上推，至此，第9回次残留岩心处理完毕（第7回次原采取率73%，应更正为88%）。
如残留岩心处理中，上推三个回次后继续超出，应寻找原因，再作处理。
②如岩心破碎为砂状、粉状和不在同一岩性中钻进而用反循环采心工具采取的岩心，一般不准上推。
c）回次采取率计算①当同一岩性段内，连续五个回次的总进尺大于或等于该岩性段岩心总长度时，要计算五个回次平均采取率（“进尺”为本回次止孔深减上一回次止孔深，如本回次止孔深89.63m，上回次止孔深为85.24m，则本回次进尺为89.63－85.24＝4.39m）。
②水文地质、工程地质以及矿层（包括含矿层、矿化蚀变带）及其顶板3～5m要求计算回次采取率，方法如下：回次“采取率”＝（本回次岩心长/本回次进尺）×100%本文来自: 博研石油论坛详细出处参考/thread-23216-1-1.html/html/develop/MapGIS/2007/0801/1207.html。
