下载文档原格式
本工程重点和难点及其相应的监理控制手段和措施、合理化建议钢结构常见的质量问题及预防措施一、事前控制1、审查制造厂的生产能力、质量保证体系.重点审核：（1)、制造厂的设备、环境、工艺流程、运输条件能否满足钢构件制作过程必需的条件，以及企业标准能否满足本工程设计的要求。
（2)制造厂的质保体系和人员构成能否保证工序工艺质量控制，自检、专职检验制度的执行，资料齐全、真实。
发现问题能及时落实到操作管理层进行整改.（3)检查特殊工种的上岗证。
（4）焊接工艺试验条件和质量保证措施落实情况。
（5）钢构件制作完成后,监理应检查制造厂产品合格证并根据设计要求和规范规定，检查其外形尺寸、精度.2、监理工程师应检查制作安装焊工合格证（焊工技术资格证)。
检查时重点核对合格证的签发单位的资格，合格证有效期限(3年），焊接位置（平、立、仰焊),焊接材料(钢材和焊条)与实际工程的一致性.还要检查特殊工种操作安全证（焊工上岗证)。
3、在监理工程师监督下进行焊接工艺评定.具有如下五项之一的情况时,就要进行工艺试验：（1）结构钢材系首次应用；（2）焊条、焊丝、焊剂的型号改变；（3）焊接方法改变,或由于焊接设备的改变而引起焊接参数的改变；（4)焊接工艺需改变；(5）需要预热、后热或焊后做热处理者。
试验用料、工艺试验条件、焊件的检验及焊工都要与工程一致，接头的型式一般为对接,也有T型接头。
通过焊接工艺评定，制定施工工艺技术文件.4、审查施工组织设计（方案)监理单位审核的主要内容是选定的安装机械和施工流程是否可行,质量保证体系运转是否正常；保证质量的措施是否具有针对性，现场拼装的构件应复核其几何尺寸和拼装节点的质量是否是否符合设计和规范要求，构件运输和现场堆放搁置点位置正确、牢固以防构件变形;钢构件的焊接程序、高强螺栓的紧固措施要符合有关规定。
压型金属板施工方案重点审查排版图、节点祥图是否满足防水要求,关键节点的防水措施。
钢结构的安装施工高空作业多，监理应检查施工组织设计中的安全措施以及其落实情况，确保安全生产.5、原材料及成品进场验收（1）钢材：* 检查质量合格证明文件、中文标志及检验报告。

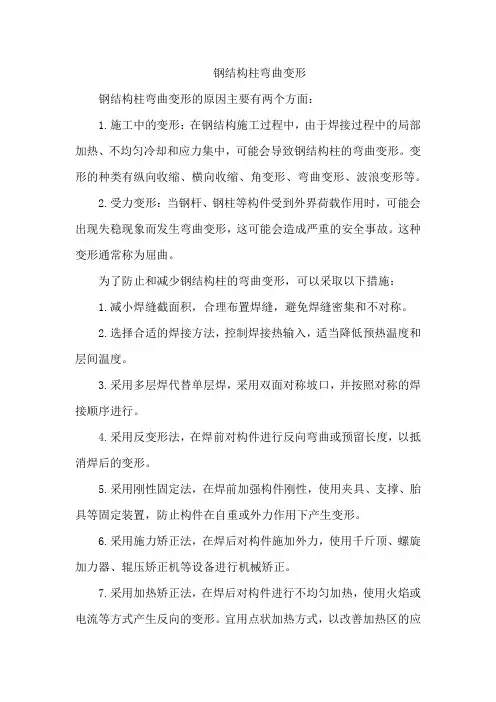

钢结构柱弯曲变形
钢结构柱弯曲变形的原因主要有两个方面：
1.施工中的变形：在钢结构施工过程中，由于焊接过程中的局部加热、不均匀冷却和应力集中，可能会导致钢结构柱的弯曲变形。
变形的种类有纵向收缩、横向收缩、角变形、弯曲变形、波浪变形等。
2.受力变形：当钢杆、钢柱等构件受到外界荷载作用时，可能会出现失稳现象而发生弯曲变形，这可能会造成严重的安全事故。
这种变形通常称为屈曲。
为了防止和减少钢结构柱的弯曲变形，可以采取以下措施：
1.减小焊缝截面积，合理布置焊缝，避免焊缝密集和不对称。
2.选择合适的焊接方法，控制焊接热输入，适当降低预热温度和层间温度。
3.采用多层焊代替单层焊，采用双面对称坡口，并按照对称的焊接顺序进行。
4.采用反变形法，在焊前对构件进行反向弯曲或预留长度，以抵消焊后的变形。
5.采用刚性固定法，在焊前加强构件刚性，使用夹具、支撑、胎具等固定装置，防止构件在自重或外力作用下产生变形。
6.采用施力矫正法，在焊后对构件施加外力，使用千斤顶、螺旋加力器、辊压矫正机等设备进行机械矫正。
7.采用加热矫正法，在焊后对构件进行不均匀加热，使用火焰或电流等方式产生反向的变形。
宜用点状加热方式，以改善加热区的应
力状态。
请注意，以上措施在具体实施时应根据实际情况进行调整和优化。
如何预防钢结构焊接中的局部变形
1、设计时尽量使工件各部分刚度和焊缝均匀布置，对称设置焊缝减少交叉和密集焊缝。
2、大型工件如形状不对称，应将小部件组焊矫正完变形后，在进行装配焊接，以减少整体变形。
3、工件焊接时应经常翻动，使变形互相抵消。
4、对于焊后易产生角变形的零部件，应在焊前进行预变形处理，如钢板v形坡口对接，在焊接前应将接口适当垫高，这样可使焊后变平。
5、制定合理的焊接顺序，以减少变形。
如先焊主焊缝后焊次要焊缝，先焊对称部位的焊缝后焊非对称焊缝，先焊收缩量大的焊缝后焊收缩量小的焊缝，先焊对接焊缝后焊角焊缝。
6、对尺寸大焊缝多的工件，采用分段、分层、间断施焊，并控制电流、速度、方向一致。
7、手工焊接较长焊缝时，应采用分段进行间断焊接法，由工件的中间向两头退焊，焊接时人员应对称分散布置，避免由于热量集中引起变形。
8、通过外焊加固件增大工件的刚性来限制焊接变形，加固件的位置应设在收缩应力的反面。
钢结构焊接中的局部为什么会变形
（1）加工人员操作不当，未对称分层、分段、间断施焊，焊接电流、速度、方向不一致，造成加工件变形的不一致。
（2）焊接时咬肉过大，引起焊接应力集中和过量变形。
（3）加工件的刚性小或不均匀，焊后收缩，变性不一致。
（4）加工件本身焊缝布置不均，导致收缩不均匀，焊缝多的部位收缩大、变形也大。
（5）焊接放置不平，应力集中释放时引起变形。
钢结构焊接变形的控制及矫正标签：钢结构;矫正技术;焊接变形随着我国市场式经济制度逐渐成熟和完善，钢结构的焊接技术有了很大的进步和发展。
在实际的推广应用上，钢结构的焊接工作得到了更加广泛的应用。
同时，在焊接钢结构的过程中受外在因素和环境的影响过于的敏感，使得整个钢结构控制和矫正工作的推进有着一定的困难。
为了更好地解决这一类的问题，将钢结构焊接、矫正和变形深入的结合先进技术是当今社会提出的新要求。
一、钢结构焊接概述钢结构的施工主要的类型包括钢柱、钢梁、钢材等，施工过程中需要各个工作人员和部门进行密切的配合。
一旦发现问题或者是异常情况及时的沟通、解决。
在钢结构的施工中主要的特点分为三个方面：第一种，施工测量的精度。
在施工建设的过程中，前期的规划设计是整个工程建设的核心思想。
一旦钢结构在前期造成偏差就会影响钢结构整体的施工效果，进而造成施工偏差的出现。
第二种，和施工条件相符。
在实际的钢结构安装和矫正控制的过程中极易受到各种外在环境影响，如：空气、温度、湿度等等。
种种的外在因素都会对整个钢结构的矫正、控制造成影响，进而延误工程和项目的工期。
第三种，器械性能标准高。
钢结构的焊接和安装对器械、设备的要求有着很高的标准。
正是由于其本身的形状和重量都是非常庞大的，使得钢结构的安装、运输很难满足钢材承载力的要求和标准。
二、钢结构焊接变形的控制方法（一）设计合理的焊接技术钢结构中，各个结构组成之间进行合理、科学的焊接是非常重要的。
焊接技术在结构之间的缝接处理就是考验连载力和承重力的关键，焊接缝隙的强度直接影响整个钢结构的重力承受力。
在对钢结构进行焊缝处理时，规划设计的焊缝尺寸和长度应该控制在一定的范围内，不应过长。
过长的焊接缝操作可能对后期的强度承受力有着极大的考验，无形中增加了焊缝技术的实际工作量和难度。
在焊接的过程中，焊接人员应该根据实际的钢结构的情况进行着重分析，就以T型接头为例。
针对这种钢结构的焊接技术时，首先要采取的就是设计开坡口双面焊的模式，从基本结构中保障其内在的构造强度。

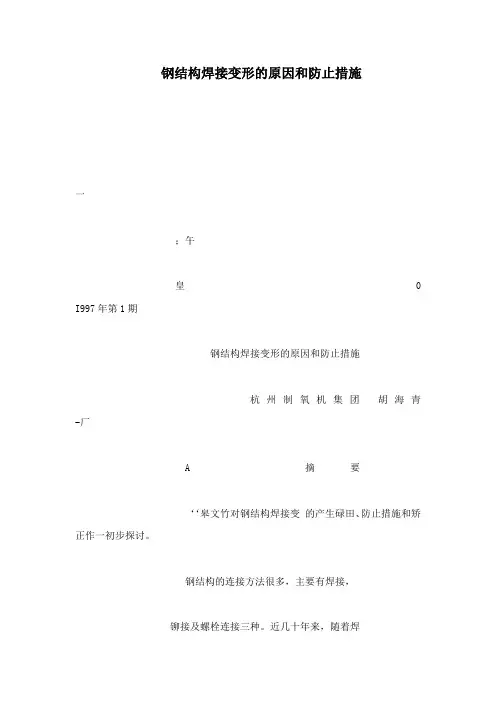

钢结构焊接变形的原因和防止措施一；午皇0 I997年第1期钢结构焊接变形的原因和防止措施杭州制氧机集团胡海青-厂A 摘要‘‘皋文竹对钢结构焊接变的产生碌田、防止措施和矫正作一初步探讨。
钢结构的连接方法很多，主要有焊接，铆接及螺栓连接三种。
近几十年来，随着焊接设备及焊接技术的不断提高和开展，焊接一：一．已广泛地替代了铆接和螺栓连接。
因为使用钠杭焊接的方法连接钢结构，既不削弱杆件截面桷蚌纯械机州又节约钢材，节省工作量，同时加工简单，适用于形状复杂的各种构件，所以已成为一种最重要的连接方法。
但是，焊接的缺点除了质量检验较为困难外，还容易引起构件变形囤l 焊接变开j的几种开j式和存留剩余应力。
一、钢结构焊接变形的原园3．由于高温，构件材料本身发生组织变瘫焊接中最常用的是电弧焊，它主要利用化从面引发相变应力。
电弧所产生的高温约600Q~7000~C ，使焊如果上述变形受到构件本身或外界的束缝周围的母材和引发电弧的焊条加以逐渐熔缚，不能自由收缩，就会产生剩余内应力。
化熔点约在1500~C ，熔化的钢水互相混台、剩余应力的存在不但使应力周围区域容易产冷却后，两块被连接的母材便被牢固地凝结生应力腐蚀，同时也有可能产生焊接裂缝。
成一体。
而连接部位那么形成了焊缝。
焊接中而且这些应力在构件机械加工后也依然存加热部位仅仅局限于焊缝附近，母材本身的在，会继续引发其它问题。
温度那么要低得多，大型构件根本上相当于室那么加热和冷却的不均匀又是如何引起温，两者温差在1000~以上。
因这种加热是变形相产生内应力的呢?对于均匀受热又处极不均匀的，其后果往往产生变形和留存残于自由状态的钢棒，其加热冷却的形状变化余内应力。
焊接变形的几种形式如图l所示如图2所示。
由于钢棒在加热对均匀受热又根据焊接过程本身的特点，我们分析其未受任何约束，所以伸长是自由的，同样均原因，主要有三点一匀冷却时，钢捧收缩也是自由的。
当冷却到1．焊接时，受热熔化的局部母材和焊原有温度，它的外形尺寸就会恢复复蓟原有条形成的钢水冷凝时体积缩小，产生收缩变状态。
钢材受热变形的原因及解决办法摘要：钢结构加工制作过程中，焊接变形的影响因素比较多，如环境条件、施工材料以及各种人为因素（焊工的技能）等，而钢结构一旦出现变形问题，则会严重影响整个工程项目的施工质量，甚至会引发更为严重的后果。
本文将对钢结构焊接变形的主要原因进行分析，并提出相应的预防措施与解决方法。
关键词：钢结构、焊接、应力集中、变形0引言在建筑工程施工过程中，结构较为复杂、多样的钢结构焊接工作量非常大，这为钢结构焊接过程中的变形控制工作来带了压力；同时，钢结构焊接变形会对施工质量产生不利影响、造成严重的人员伤亡，因此加强对钢结构焊接变形问题的研究，具有非常重大的现实意义。
1受热变形的原因1.1胀缩应力焊接时，焊缝及热影响区受热而膨胀，但由于受到周围金属的阻碍而不能自由膨胀，此时产生压应力；冷却时，焊缝及热影响区要收缩，但又受到周围金属刚性的牵扯而不能自由收缩，而产生拉应力。
由于以上所述两种应力的存在使焊件产生了变形。
1.2金属组织的转变焊接后，焊缝及热影响区的金属，由珠光体转变为奥氏体，在连续冷却时，奥氏体是在一温度范围内进行转变，因此往往得到混合式组织。
随着温度的降低，转变产物的硬度随之提高，延伸率和断面收缩率也随之增大，因此产生了收缩，焊件产生变形。
1.3错边变形钢结构焊接人员在实际操作施工过程中，如果对钢结构加热不均匀，则钢结构构件就会产生不同程度的收缩，以至于焊缝位置的构件尺寸不相同，从而形成错边变形。
1.4焊接顺序焊接过程中因钢结构焊接顺序、施工方法不当而言产生的焊接变形。
在钢结构焊接过程中，不同位置、顺序的焊接操作，可能会导致焊接变形。
实践中可以看到，由于钢结构焊缝位置载力存在着一定的差异，因此如果先焊承载力相对较小一些的钢结构，则大负荷会将钢结构压至扭曲、出现焊接变形现象。
2防止钢结构变形措施铆工在实际工作中，取得了许多丰富的经验，有效的防止了焊件的变形，概括起来大致有：反变形法、对称受热法、热量集中法和缩小温差法等。
钢结构工程存在的质量问题及预防措施摘要：文章针对钢结构工程在制作和安装过程中存在的质量问题进行了分析，并提出了相应的预防措施。
关键词：钢结构；制作；安装；预防措施钢结构以质量轻、抗震性能好、强度高、塑性韧性好、施工速度快等优点在工业厂房、高层住宅、豪华写字楼等项目中广泛应用，但钢结构工程也暴露出不少质量通病。
笔者结合自己的经验，谈谈钢结构工程中存在的质量问题并提出相应的预防措施。
一、钢结构工程在制作过程中存在的问题及预防措施（一）钢结构制作过程存在的问题1、在切割、下料时，翼缘板尺寸宽窄不一，造成h型钢与牛腿的尺寸不一致，与牛腿联系的钢梁上下翼缘板错位约一个板厚；切割边缘有较深的切痕，板边有明显的凹陷，或有较深的锯齿印，切割粗糙度超标，拼板边缘切割不垂直度，拼接错边等超标。
2、在组装时，焊接h钢无组装胎架，造成h型钢高度尺寸有偏差，腹板偏中心；翼腹板对接后，焊缝未矫平，有明显凹凸；轻钢腹板不平整，组装前未矫正。
3、除锈与油漆方面，除锈马虎，未达到等级要求，油漆不久就出现返锈、剥落；漆膜厚度不均匀，阳面厚度普遍超厚，可达250μ m，但阴面往往在90μm左右（室内漆膜厚度规定为125μ m）；油漆前杂质未清除干净，污物多，高低不平，流挂现象较普遍。
4、在构件运输和堆放过程中，无搁置件垫平堆放，而是随意卸车，杂乱堆放，甚至让构件埋入泥堆水沟中，造成构件变形、碰伤和污染。
5、构件出厂时，钢柱、钢梁的中心线标记未标示，相当普遍，给安装施工矫正检测带来困难。
6、翼腹板拼接长度不符合要求。
如翼板拼接长度不应小于翼板宽度的2倍，翼缘板与腹板拼接焊缝应错开200mm以上，腹板拼接长度不小于600mm。
但实际往往未达到上述要求。
（二）制作阶段的预防措施切割应提高操作技能和参数正确，防止割缝、啃边、塌边、熄火、粗糙度过大等。
h型钢组装时，应有组装胎架。
如是组立机组装，也应随时检查调整。
钢板应整张大板拼接，采用埋弧焊焊接改善焊缝质量，既省时又省料。
钢结构质量通病及防治措施汇报人：日期:contents •钢结构质量通病概述•钢材质量问题及防治措施•连接质量问题及防治措施•安装质量问题及防治措施•使用维护问题及防治措施•质量通病总结及防治措施建议目录01钢结构质量通病概述钢结构质量通病是指在进行钢结构施工或使用过程中出现的，不符合规范或设计要求，但尚未达到严重影响结构安全的问题。
定义钢结构质量通病可分为设计、材料、加工、安装和涂装等五个方面。
分类定义与分类常见质量通病涂装方面如涂装厚度不均、涂装质量差等，影响防腐效果和外观。
安装方面如构件定位不准、螺栓孔偏差等，影响结构稳定性和安全性。
加工方面如切割、成型、焊接等工艺不当，导致构件尺寸偏差、焊缝质量等问题。
设计方面设计考虑不周，如结构选型不当、节点设计不合理等。
材料方面如材料质量不合格、材料规格不符等。
一些质量通病会影响钢结构的承载能力和稳定性，降低结构的安全性能。
影响结构安全性影响使用寿命影响使用效果质量通病会导致钢结构腐蚀、老化等问题，缩短结构的使用寿命。
一些质量通病会影响结构的正常使用，如噪音、震动等问题，影响使用效果。
03质量通病的影响020102钢材质量问题及防治措施总结词钢材质量不符合要求是钢结构工程中常见的质量通病，主要表现在材料尺寸偏差、表面缺陷、成分和性能不符合标准等方面。
详细描述钢材质量不符合要求的原因主要包括材料采购不规范、检验手段不完善、运输和存储不当等因素。
这些问题可能导致钢结构构件承载力不足、结构失稳、疲劳强度降低等安全隐患。
钢材质量不符合要求防治措施：加强进场材料检查总结词加强进场材料检查是防治钢材质量问题的重要措施，包括对材料的质量证明文件、外观质量、尺寸偏差、化学成分和力学性能等进行检查。
详细描述在进场前，应对钢材进行严格的质量检查，包括核对质量证明文件、外观质量检查、尺寸偏差测量、化学成分分析和力学性能试验等。
对于不合格的材料，应进行退换货或进行加工处理，确保只有符合要求的材料才能用于钢结构工程。
钢结构焊接变形的火焰矫正施工方法钢结构焊接变形是在焊接过程中由于热量造成的材料收缩和形状变化。
要解决这个问题，可以采用火焰矫正法。
火焰矫正是通过施加热量使焊接部位重新膨胀，然后通过冷却使其重新恢复原来的形状。
火焰矫正施工方法主要分为以下几个步骤：步骤一：确定需要矫正的焊接部位，根据焊接变形情况进行定位和标记。
步骤二：选择适当的焊接材料，一般选择和焊接材料相似的材料进行矫正。
这样可以避免由于材料差异引起的新的变形。
步骤三：进行预热。
预热的目的是提高焊接部位的温度，以减少焊接时的热影响区域和残余应力。
预热的温度和时间需要根据材料和焊接参数来确定。
步骤四：点矫正。
在需要矫正的焊接部位周围加热，使材料膨胀。
加热的方法可以使用火焰喷枪、火焰烧烤器等。
加热的时间和温度需要根据焊接材料和厚度来确定。
步骤五：矫正。
在焊接部位加热到适当温度后，使用适当的工具对焊接部位进行矫正。
可以使用锤子、顶板、液压装置等工具进行矫正。
矫正力度需要根据焊接变形情况和设备情况来确定。
步骤六：冷却。
在矫正完成后，需要将焊接部位迅速冷却。
可以使用空气冷却、水冷却等方法。
冷却的速度和方式需要根据材料和焊接参数来确定。
步骤七：检查。
矫正完成后，需要对焊接部位进行检查。
检查的重点是焊缝和周围的变形情况。
如果存在问题，可以进行修复或者重新矫正。
火焰矫正施工方法需要考虑以下几个因素：首先，需要根据焊接变形情况来选择合适的施工方法。
不同的焊接变形需要采用不同的矫正方法。
其次，要注意控制施工过程中的热量。
过高的温度和时间会引起新的变形或者材料的烧灼。
因此，在施工过程中需要控制好加热的温度和时间。
最后，要进行严格的检查和测试。
检查焊接部位的质量和矫正效果，确保焊接后的结构安全可靠。
总的来说，火焰矫正是一种有效的钢结构焊接变形修复方法。
通过合理施工和控制热量，可以有效地解决焊接变形问题，保证焊接结构的质量和安全。
钢结构焊接变形的火焰矫正施工方法（二）钢结构焊接变形是在焊接过程中产生的，主要原因是焊接热引起了材料的热膨胀和热应力，进而导致焊接件产生变形。
钢结构矫正综合规范钢结构是现代建筑中常用的结构形式之一，它具有强度高、耐候性好、施工周期短等优点。
然而，在长期使用过程中，钢结构可能出现偏移、变形等问题，需要进行矫正。
为了确保钢结构的稳定性和安全性，制定相应的矫正综合规范是必要的。
一、矫正对象钢结构矫正综合规范适用于各类钢结构的矫正工作，包括建筑物、桥梁、塔架等。
矫正对象应首先进行全面的技术评估，评估结果包括结构的承载能力、变形情况、矫正难度等。
二、矫正原则1. 安全性原则：矫正过程中，应保证工作人员的人身安全，并严格按照规范要求进行操作。
2. 渐进性原则：钢结构的矫正应该采取渐进性的方式进行，逐步调整，避免过大的变形和应力集中。
3. 经济性原则：在满足安全性和稳定性要求的前提下，尽量降低矫正过程中的工时和成本。
4. 精度原则：钢结构在矫正过程中应达到规定的精度要求，保证结构的垂直度、水平度等。
三、矫正方法1. 机械法：适用于小型、轻型的钢结构矫正。
常用的机械方法包括千斤顶、液压顶升器等。
在进行机械矫正时，应注意控制矫正速度和力度，避免对结构造成过大的影响。
2. 热处理法：适用于大型、重型的钢结构矫正。
热处理法包括局部加热、整体加热等方法。
在进行热处理时，需要控制加热温度、时间，避免对结构材料的影响和破坏。
3. 发声法：适用于特殊需求的钢结构矫正，如航空航天领域。
通过声音的载体，对结构进行矫正和调整。
这种方法需要专业的设备和技术支持。
四、矫正过程控制1. 矫正记录：在矫正过程中，应详细记录每次矫正的时间、力度、变形情况等信息，以便后续的分析和评估。
2. 矫正监控：通过传感器和监控系统对矫正过程进行实时监测，可以及时发现问题并进行调整。
3. 特殊措施：对于复杂的矫正工作，可以采取预应力技术、局部加固等特殊措施，以增加钢结构的稳定性。
五、矫正后的评估1. 结构安全评估：在矫正完成后，应进行全面的结构安全评估，包括承载能力、稳定性、抗震性等方面。
2. 变形评估：评估矫正后的变形情况，是否满足规范要求。
浅谈钢结构工程施工中钢梁变形控制和矫正结合实例工程青龙坞流云展演大厅施工中主钢梁过大变形问题，具体从设计、下料、施工等各个环节对其问题进行了探讨，并提出相应的防变形和矫正技术措施，希望对今后类似项目的设计具有一定的指导意义。
标签：钢结构施工方案；钢梁变形；分析原因；加固方案近几年来，随着科学技术的迅速发展，钢结构由于较混凝土结构具有自重轻、施工周期短、整体刚度好、强度高等良好的性能，在工业及民用建筑中的实际应用越来越广泛。
然而钢结构带来的许多实际问题也随之产生，同时对钢结构施工单位技术人员也是一种挑战。
1、工程概况浙江省杭州市桐庐县流云项目---青龙坞展演大厅为钢结构框架结构，屋面分为多块区域且高度不一，斜屋面与平屋面交替连接，柱顶平均高度为6m，柱距宽度平均为10m，跨度为20m。
设计时钢屋架均采用普通焊接工字钢梁与钢柱刚接，局部按照平面井字型排布，工字钢梁之间均刚性连接。
设计中按最不利受力工况计算，最长钢梁长度为15米，跨中扰度为27m（包含上人屋面荷载）。
而设计人员在考察施工现场时发现，施工单位人员仅在安装完工字钢梁和次梁之后，跨中扰度变形就已经达到30mm，如果再加载上人屋面荷载，钢梁变形将大大超过设计要求，所以设计人员，马上对其变形过大问题进行原因分析和矫正控制，使其达到安装范围误差内，方可进行下一部工序。
2、原因分析钢结构施工中造成大跨度钢梁扰度过大的原因很多，设计人员通过对施工现场的实际调查，发现导致钢梁变形异常原因如下：2.1施工过程中未做好设置临时支撑等设施的搭建临时支柱不仅仅是大跨度钢结构施工过程中的有效应用的主要设施，也是实现基于结构承载力为主的相应的受力性能的有效分析，进而将结构的受力状态及相应的临时支承点问题进行分析，从而实现基于构件完整性与安全性的有效分析。
在钢结构未形成空间整体受力体系时，结构在其平面外的稳定性很差，若没有设置临时支撑设施，将会导致结构平面外的整体倾覆和变形；或者平面内由于钢梁跨度过大，平面内也会出现过大变形。
2024年钢结构焊接变形的火焰矫正施工方法目前，钢结构已在厂房建筑中得到广泛的应用。
而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。
这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。
焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。
但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。
因此，火焰矫正要有丰富的实践经验。
本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。
1、钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。
下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正500度～600度冷却方式：水中温矫正600度～700度冷却方式：空气和水高温矫正700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。
16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。
1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。
在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。
线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。
这两点是火焰矫正一般原则。
1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。
为避免产生弯曲和扭曲变形，两条加热带要同步进行。
可采取低温矫正或中温矫正法。
浅谈钢结构焊接变形及其预防摘要：借助高温加热是钢结构焊接中的基本操作，该过程会达到最高温度，即焊缝处的金属熔点，室温是焊接温度必定会降回的温度，降温过程也就是焊接钢结构的过程#所有事物均一样，金属同样存在膨胀和冷缩，焊缝位置金属到达熔点会达到最大的膨胀度。
此时焊缝周围金属温度较低，与填充焊接金属相互融合，融合位置的焊缝金属是不能充分膨胀的，造成焊接变形#钢结构存在质量和施工的多种优点，但焊接变形导致不能全部诠释其运用效果。
本文就钢结构变形的种类及原因，针对钢结构变形的有效控制策略进行分析。
关键词：钢结构；焊接；变形；预防引言随着科学技术的发展，焊接技术也有了长足的进步，尤其是现代焊接的技术有着非常鲜明的优势和特点，朝着精细化的方向不断快速发展，不过，发展的过程中受到了相应的制约，制约其发展的主要因素包含钢结构变形控制。
在钢结构的多种连接方法中，焊接占据着非常重要的位置，并且这种技术的优势得到了充分的发挥，节约钢材、操作迅速等。
所以，对钢结构焊接变形控制进行全面、深入地研究是非常必要的。
1 钢结构焊接变形的种类钢结构焊接变形可以分为两大类，即为面内变形和面外变形。
而面内变形可分为纵向收缩变形、焊缝回转变形及横向收缩变形三小类，面外变形多为弯曲形变、扭曲形变、角形变及失稳波浪形变等。
其中，钢结构多表现为纵向收缩变形和横向收缩变形，而在不同焊件中，这两种变形往往会因焊缝的数量及位置分布不同，表现出其他形式的变形。
2 钢结构焊接变形原因2.1 温度控制不当温度控制不当是钢结构焊接变形的重要原因之一，温度达到金属熔点或是更高的情况下，不同金属膨胀程度会不同。
此时，整个钢结构看起来就很不协调，也就是发生了变形。
此外，一种金属达到熔点并膨胀后，金属本身温度会很高，引起周围金属的膨胀，最终造成焊接变形。
2.2 焊接顺序不合理和不恰当的焊接方法钢结构各个部位焊接顺序都是不同的，由此也会造成钢结构发生焊接变形。
钢结构焊缝的不同位置有着不同的承载力，应优先焊接承载力较小钢结构部位，若是构件重量比较大，降回必然造成钢结构扭曲，导致钢结构出现焊接变形。
钢结构焊接变形分析与矫正摘要：钢结构件焊接后一般都会产生变形，如果变形量超过规范允许的数值，就需要矫正。
有的构件变形经矫正后虽然能达到使用要求但却占用很多生产时间，有的构件变形经矫正无效而报废。
因此，我们要分析影响焊接变形的因素，预防产生超过规范允许值的焊后变形。
基于此，对钢结构焊接变形分析与矫正进行研究，仅供参考。
关键词：焊接变形；影响因素；预防措施引言：在钢结构焊接施工中，因为钢结构件外形尺寸相对较大，同时构件形状也各不相同，再加上焊接位置不同以及操作人员技术水平差异，在焊接过程中出现焊接不当也是常有的问题。
1焊接后产生变形的原因在焊接过程中对焊接件进行了局部的、不均匀的加热是产生焊接应力及变形的原因。
焊接时焊缝和焊缝附近受热区的金属发生膨胀，由于四周较冷的金属阻止这种膨胀，在焊接区域内就产生压缩应力和塑性收缩变形，产生了不同程度的横向和纵向收缩。
由于这两个方向的收缩，造成了焊接结构件的变形。
焊接时的这种收缩也不是自由的，它受到焊接件其他部分的阻碍。
2影响焊接变形的因素2.1焊接顺序钢结构建造过程中，不同部位构件的连接顺序有所不同，错误的焊接顺序会使各部分的受力不均匀，导致各部分构件的残余应力无法相互抵消，从而造成焊接变形。
因此，在进行海上平台钢结构建造过程中，施工人员要严格按照相应的焊接顺序，逐步完成焊接组装工作，有效消除各部分构件之间的残余应力，并对局部的作用力进行合理分解。
除此之外，不同的焊接顺序需要不同的焊接方法，线能量较低的焊接方法可以有效防控焊接变形。
所以，要求焊接技术人员具备丰富的工作经验，了解导致变形的各种原因，熟悉不同钢结构构件的焊接顺序，采取正确的焊接方法，有效分解局部作用力，合理控制变形现象的发生，从而提高海上平台钢结构的整体焊接质量。
2.2焊接工艺对金属焊接变形的影响焊接工艺可改变残余应力的位置和大小以减缓焊接变形，例如，改变焊接顺序、采用新的焊接工艺方法、调整合适的焊接工艺参数，同时，根据工作人员的累积经验，也可以采用特殊的加工工艺来改善残余应力，降低焊接变形。
钢结构变形的预防和矫正
我叫张林:是中石机电钢结构分公司的职工,写这篇文章对我个的技术总结.
制作中预防钢结构件变形的措施:
防止钢结构件变形的措施可以以图纸设计和制作工艺两个方面来解决。
1、设计措施
（1）合理地选择焊缝的尺寸和形式，焊缝的尺寸直接关系焊接的工作量和焊接变形的大小。
焊缝的尺寸过大，不但焊接量大，而且焊接变形也大，固此在保证钢结构件承载能力的条件下设计时应尽量采用较小的焊接尺寸。
（2）尽可能减少不必要的焊缝，在钢结构件中应该力求焊缝数量少，避免不必要的焊缝。
在设计焊接钢结构件时，一般是用加强助来提高钢结构件的稳定性和刚性，反而不经济，因为这样做不但增加了制作的工作量，而且往往是钢结构件焊接后产生很大的变形。
从而增加了矫正的工作量，如果适当地增加板厚，减少加强且，即使钢结构件的重量稍重还是比较经济。
（3）合理安排焊缝的位置；在设计安排焊缝时，应尽可能使焊缝对称于载面的中性轴，或者使焊缝接近中性轴。
2、工艺措施（也就是方法）
（1）构件夹固法；
为了防止一些中小型构件的焊接变形，我通常先将工作用钢性较好
的夹具固定，然后再进行焊接。
这样工作在高温带冷却过程中产生的收缩变形被夹具强制克服，此方法对一些塑性较好的低碳钢特别适用，因为在焊缝近在发生一些塑变形，对低碳钢的机械强度影响不大。
不过这种言谈举止示适用于高强度钢板的焊接，因为为限制文治武功，应力反而增大，这样做就容易我行我素裂缝。
例如，30吨以下的桥式起重机上的小车。
用构件夹固法来防止变形其效果就很好。
30吨以下的桥式起重机（也称行车）的小车是由6mm或8 mm 的钢板组成復试箱体的钢结构件，它的焊接面单一（保在一个方面施焊，焊接后收缩力也在一个方面）。
焊接量大，其变形量也就大了，采用了构件夹固法后其很好的克服了焊接过程中高温带焊接冷却后我行我素的收缩变形，从而使钢结构件达到了技术要求确保了产品质量。
（2）反变形法，
在制作一些中板长型钢结构件中，必须采用反变形法来控制焊接变形，首先判定焊件在冷却后会产生变形的方向和大小，然后在焊接前冷焊件以大小相等，方向相反的变形，来抵消构件由于焊接反引起的变形。
这种方法是人为控制的，如果掌握得好，其效果会很好，产品也就符合技术要求。
这种反变形，可以讲是塑性反变形，也可以是弹性反变形。
例如图工字0的制作，在装配前结算出焊接变形的大小和方向，在装配时给予构件一个相反的方向的变形，使其与焊接变形相抵消。
组装时（焊前）焊后
（3）选择合理的装配焊接顺序：
不同的装配焊接顺序会产生不同的焊接变形。
在构件制造施焊过程中，正桷的装配和焊接顺序是相当重要的，优其是在施焊过程中要分清00备件先焊哪里，后焊哪里，总这要使焊件受00均匀，冷却也要均匀，这样就减少了变形和产生较大的应力：
例如所示：
如上图所示的焊接00是由两根槽钢，若干隔板和盖板组成的，槽钢与盖板间用角焊缝1来联接，隔板与盖板及槽钢间分别用角焊缝2和3来联接。
对于这个构件的制作施工可以采用三种不同的装配和施焊方案。
（1）先反隔板与槽钢装配在一起，然后焊接角焊缝了，由于焊缝了的大部分在槽钢中性轴以下，焊缝的横向收缩产生了上挠度十三。
再将盖板与槽板加隔板装配起来，焊接焊缝1由于焊缝1位于构件断
面中轴以下，焊缝1的纵向收缩引起上挠充十，最后焊接焊缝2，由于焊缝2也位于断面中生轴以下，焊缝2的横向收缩引起上挠充十二。
最后合成构件的变形，其数值为00000000。
（2）先将槽钢与盖板装配在一起，焊接焊缝1，由于焊缝1在构件中断面中生轴以下，它的纵向收缩引起构件产生上挠充十一，。
再装配隔板，焊接焊缝2焊缝2的横向收缩引起上挠度十二，最后焊接焊缝了，此时由于槽钢与盖板已形成一个整体，其中性轴从槽钢的本身中心向下移，使焊缝3大部分处于中性轴上，因此焊缝3的横向收缩引起构件下挠，其数值为00000。
焊后构件的合成挠度为000000
（3）先将隔板与盖板装配起来，焊接焊缝2，焊接时，盖板下于自由状态，只能产生横向收缩和角变形。
若同时采用钢性固定法将盖板固定在平台上，其角变形可以控制的，由于盖板12有和槽钢连接，因此焊接焊缝2时的收缩并不线起构件上挠，即00000000然后装配槽钢，焊接焊缝1引起上挠充000。
再焊接焊缝顺序引起的焊接变形完全不同，第一种方法的挠曲变形最大，第二种方法小于第一种，而第三种方法又小于第二种，也就是第三种的变形量最小，首先在于反焊缝2的焊接安排在盖板与槽钢的焊接之前，这样就使焊缝2可以自由收缩，使它的槽向收缩不致于加到具有较大钢度的槽钢和盖板的组合体上去，其次，把焊缝3的焊接安排在槽钢与盖板组成整体之后，这时槽钢和盖板组合体的断面中生轴下移，使得焊缝3的中心和断面中性轴的相对位置较第一方案起了变化，结果产生了与焊缝1引起的挠度方向相反的下挠度，部分的抵消了焊缝1
引起的上挠度，减少了构件的整体变形。
钢结构件变形的矫正
矫正就是对00000焊件在制造过程中发生变形而不符合技术要求或超出制造公差的部位进行一定的加工，使其发生一定程度的反变形，从而达到技术要求所规定的正确几何尺寸。
其原理是利用金属的塑性，通过外力或局部加热的作用迫使0000000焊结构件钢材变形的紧缩区域内较短的纤维伸长，或使疏松区域内较长的纤维缩短，最后使钢材各层纤维的长度趋近相等而平直，其实质是通过对钢材变形的反变形来达到矫正铆焊结构件的目的。
矫正的方法可分为手工矫正、机械矫正、火焰矫正等几种，手工矫正即由人工使用简单的工具由人为进行矫正的方法。
机械矫正即借助各种矫直机，压力机等机械行星达到目的方法，火焰矫正即用火焰加热变形部位，利用热胀冷缩的原理使结构件中产生反变形的方法。
但往往有的钢结构件变形复杂，有时单独一种方法无法奏效，这就要求要用多种方法同时采用才能解决问题。
例如手工矫正和机械矫正000008mm的钢板对接焊缝，
钢板在焊接过程中通过移动高温电弧加热，焊缝和焊缝附近的金属温度得过且过高，其余大部分金属不受热。
受热金属膨胀，周围不受热金属不膨胀，相当于钢性固定，于是，受热金属的膨胀受到阻碍和抵制，产生了压缩变形。
而焊完冷却后，焊缝和焊缝附近的金属因收约收缩而变短。
却不受到周围未受热的金属的限制，就产生了内应力，以致产生变形。
手工矫正的工序是用平重和大重搞打焊缝让其收缩的部倍伸展从而
达到钢板焊接后的平整，
机械矫正是通过机械的外力压迫焊缝让其伸胀从而达到平整。
再如火焰矫正工字0000的变形
由于组装的原因和焊接后焊缝的收缩，使工字樑可能产生的变形有角变形，拱变形旁弯变形
在实施矫正前要确定好矫正的部位如角变形是因焊缝收缩影起的那么就必须在焊缝的反方向加热，温度在700-1000℃左右，加热要均匀加热的温度要一致
拱变形及旁弯变形通常采用三角形加热让其反变形其温度应在700-1000℃左右，
三角形的大小要发弯曲的大小板厚度而定，撑握好了可以很好的提高构件的质量，和工作效益。
总之在构件制作过程中，对钢结构件的工艺步骤的合理安排是确保钢结构件产品质量的优0000的重要途径，在实际的工作中也起到了很好的效果。
提高了产品的质量，加快了构件制作的速度，为企业创郜利润，确保了企业的市场。
