通风机规格书

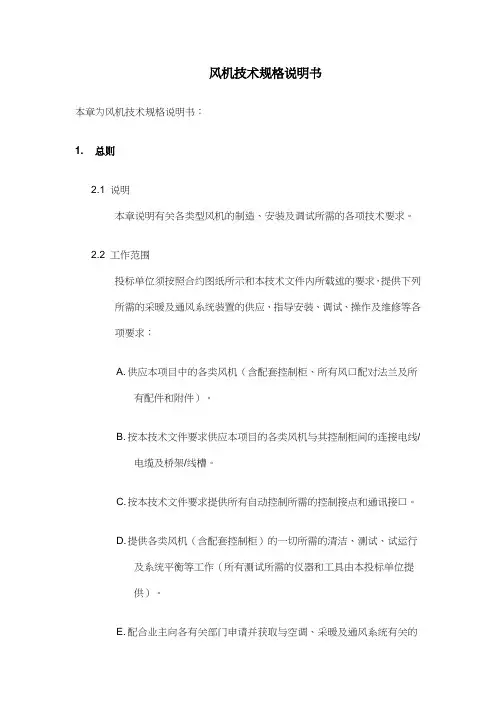

风机技术规格说明书本章为风机技术规格说明书：1. 总则2.1 说明本章说明有关各类型风机的制造、安装及调试所需的各项技术要求。

2.2 工作范围投标单位须按照合约图纸所示和本技术文件内所载述的要求，提供下列所需的采暖及通风系统装置的供应、指导安装、调试、操作及维修等各项要求：A. 供应本项目中的各类风机（含配套控制柜、所有风口配对法兰及所有配件和附件）。

B. 按本技术文件要求供应本项目的各类风机与其控制柜间的连接电线/电缆及桥架/线槽。

C. 按本技术文件要求提供所有自动控制所需的控制接点和通讯接口。

D. 提供各类风机（含配套控制柜）的一切所需的清洁、测试、试运行及系统平衡等工作（所有测试所需的仪器和工具由本投标单位提供）。

E. 配合业主向各有关部门申请并获取与空调、采暖及通风系统有关的一切所需许可及审批，包括施工图和设备送审，施工许可证等。

F. 须按照设备表内所标注的送风量、数量、用电量及品种选取而提供合适的风机。

实际所需压头应由承包单位按照所提供设备和管道系统所引起的风阻，再作计算核定。

有关计算结果须提交审核。

但如其后仍发觉所提供的设备于实际系统运作时不协调，而需对部份设备（风机、电动机、电气设备、电缆等）作修改或更换以配合时，所引起的一切经济损失，一概由承包单位负责。

G. 提供深化施工图、要求土建配合图及竣工图（包括送设计方盖章并获批准）。

H. 提供零备件、设备系统测试报告、操作及维修手册。

I. 提供各类风机（含配套控制柜）的技术资料呈审。

J. 提供驻工地工程人员包括专责协调机电设备系统施工的班子。

K. 对业主员工提供培训及指导。

L. 与建筑承包单位和其它承包单位合作及协调以按时完成有关工作。

M.提供供货进度计划表。

N. 提供各类风机（含控制柜）设备施工图及综合要求土建配合图。

O. 提供设备的隔震设备选型计算书和技术要求及选型、隔震设备大样资料。

P. 提供各类风机（含控制柜）的维修设施。

Q. 提供足够及需要的文件、图纸等以获取有关当地政府机关所需的合格证书及合格文件如报装、报建、报完工及竣工资料等。

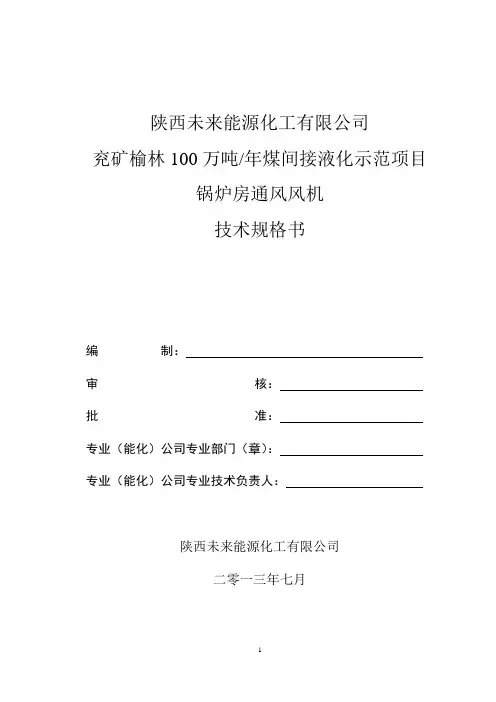

陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化示范项目锅炉房通风风机技术规格书编制：审核：批准：专业（能化）公司专业部门（章）：专业（能化）公司专业技术负责人：陕西未来能源化工有限公司二零一三年七月目录1、总则 (3)2、工程概况 (4)3、技术要求 (5)4、设备质量保证 (9)5、供货范围 (10)6、设备验收 (10)7、技术服务 (11)8、技术资料 (12)9、备品备件 (14)10、清洁、油漆、包装、运输 (14)11、交货进度 (15)1.1本技术规格书适用于陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化示范项目锅炉房风机，规范了设备的功能设计、制造、结构、性能、安装和试验等方面的技术要求。

1.2本技术规格书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，投标方保证提供符合本技术规格书和标准的成熟优质产品。

1.3投标方须执行本技术规格书所列标准，投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准，与标准矛盾时，有招标方确定。

1.4本工程设备投标方保证招标方不承担有关设备知识产权的一切责任。

1.5投标方必须为中华人民共和国境内注册的、具有独立法人资格的一般纳税人企业，且通过ISO9001质量体系认证。

1.6投标方提供高质量的设备，这些设备必须是全新、成熟可靠、技术先进的产品，且制造厂已有相同合同设备制造、运行的成功经验。

1.7如果投标方没有以书面形式对本技术规格书的条文提出异议，那么招标方将认为投标方提供的产品完全符合本技术规格书的要求。

偏差无论大小、多少都必须清楚地表示在投标文件中的“差异表”中，否则，将视为无偏差。

如投标方要求变更的，必须提出不降低其标准与质量的替代方案及材料，并报招标方审查，但招标方的审查并不减免投标方的相关责任。

1.8在合同签订7日内，投标方书面提供风机的各种参数包括外形尺寸、装配图等提供给招标方，由招标方确认。

6、无因次曲线的应用
6-41系列风机的无因次性能曲线如图2，可供您换算成有因次参数参考使用。其计算公式如
下：
P=Pρu22
;
Q=Q
πD22 4
u2
;
N=N·
ρ·
πD22 4
1000
·u23
式中：P——所求的全压（帕） P——风机的全压系数 ρ——气体密度（公斤/米3） u2——叶轮外径圆周速度（米/秒） Q——所求流量（米3/秒） Q——风机的流量系数 D2——叶轮外径（米） N——所求有效功率（千瓦） N——风机的功率系数
G6-45-11 G6-41-11 G6-32-11
No3.3A No3.3A
No5.4A No5.4A No6A
G6-45-11 No6.3A G6-41-11 No6.4A
G6-45-11 No7.1A G6-41-11 No7.1A G6-45-11 No7.5A
G6-41-11 No8.5A G6-45-11 No8A
3
2、机壳：用普通钢板焊成蜗形壳体，与支座呈分装或焊接一体两种结构，稳固可靠。 3、进风口：制成收敛式流线形的整体结构，用螺栓固定在风机入口侧。叶轮、机壳、进风 口部可选用不锈钢或防腐涂层。 4、传动组：由主轴、整体轴承箱、滚动轴承、皮带轮或联轴器等组成。用46号机油润滑， 密封性能好，运转平稳，寿命长。（注：当采用油脂润滑时，可用锂基脂润滑） 5、整体支架结构的风机产品： 该结构风机产品如图所示：它是用型钢结构的焊接支架将A式、C式、D式等传动形式的离心 风机组合在同一刚性支架上，支架底平面上装配有承载能力和固有振动频率相适应的减震器。该 种结构产品可以直接放在具有足够承载能力和足够大质量的平整混凝土地平面上即可。 我公司推出该种结构产品以来，因它鲜明的优势、优点，已被诸多用户和设计院采用、销量 猛增！ 该产品的优点有： 一、无论A式、C式、D式传动，该结构产品将风机组装的关键部位（如叶轮与风机进口的轴 向、径向搭接间隙；叶轮与主轴装配；联轴器装配；皮带轮装配等）交与厂家来完成。这对确保 风机性能及运行质量是至关重要的。 二、省去了各式传动的混凝土基础、省去了各种传动形式地脚螺栓的定位和二次浇灌与养 护。不但节约资金，更节约了安装时间。 三、节省了现场安装、调整的人力、设备和时间。 四、当系统需要调整、改造或拆除时，可以很方便的拆除更换。整体吊走调离即可。 事物总是一分为二；优点尽显的同时也有缺点： 一、该结构产品总体尺寸及重量都比较大、尤其是大机号、大功率的风机产品，往往超高、 超宽、超重、给运输、现场安装均带来不便。因此在订货及现场施工组织时必须给予充分的重 视，让产品从生产地能顺利进入运行现场，这是用户必须计划考虑的课题。 二、产品出厂，经运输、吊装各个环节难免磕碰，造成损伤漆面、甚至松脱、错位。因此现 场就位后，必须认真检查、恢复原有的组装尺寸精度。 三、以钢架替代混凝土基础困此该产品造价比散件裸机要高。必须给予综合的对比。对比混 凝土基础造价、对比安装调试的人、机投入、对比耗用工期时间…… 四、由于该结构产品是位于减震器的软支撑上运行的，故它比刚性支撑的振幅（振动速度） 要大，特别是叶轮的动平衡被破坏后更为明显。因此该产品在风机进出口管道的软连接上，必须 有良好的设计。选用优质的软联接产品，弥补接口错位，防止振动传递。为防止振动造成风机移 位，对四角的减震器也应作防位移的结构处理。 我公司整体支架结构风机的特点： 一、为确保风机运行时支架有足够的刚度。在支架尺寸设计及用料上，充分考虑承载运行的 反力，确保长期安全可靠运行。考虑便于维护、修理，使整体支架结构合理，注入人性化的因 素。 二、各类板材均采用等离子切割下料。注重焊接工艺防止变形。确保尺寸准确、平整、美 观。 整体支架结构风机产品订货须知： 一、凡我公司生产的各类风机均可订购整体支架产品。 二、鉴于该类产品因系列、机号、旋向、角度的差异，均会造成产品尺寸结构各异，故难以

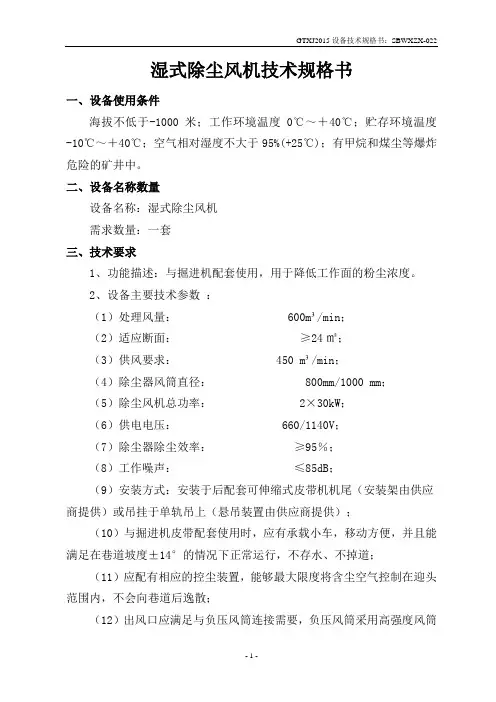

湿式除尘风机技术规格书一、设备使用条件海拔不低于-1000米；工作环境温度0℃～＋40℃；贮存环境温度-10℃～＋40℃；空气相对湿度不大于95%(+25℃)；有甲烷和煤尘等爆炸危险的矿井中。

二、设备名称数量设备名称：湿式除尘风机需求数量：一套三、技术要求1、功能描述：与掘进机配套使用，用于降低工作面的粉尘浓度。

2、设备主要技术参数：（1）处理风量： 600m³/min；（2）适应断面：≥24㎡；（3）供风要求： 450 m³/min；（4）除尘器风筒直径： 800mm/1000 mm；（5）除尘风机总功率： 2×30kW；（6）供电电压： 660/1140V；（7）除尘器除尘效率：≥95％；（8）工作噪声：≤85dB；（9）安装方式：安装于后配套可伸缩式皮带机机尾（安装架由供应商提供）或吊挂于单轨吊上（悬吊装置由供应商提供）；（10）与掘进机皮带配套使用时，应有承载小车，移动方便，并且能满足在巷道坡度±14°的情况下正常运行，不存水、不掉道；（11）应配有相应的控尘装置，能够最大限度将含尘空气控制在迎头范围内，不会向巷道后逸散；（12）出风口应满足与负压风筒连接需要，负压风筒采用高强度风筒布，风筒钢圈间距100mm；（13）使用高效低噪音对旋抽出式风机，并要有消除噪音措施或装置；（14）吸风口根据现场产尘点设计，满足距尘源近、全面覆盖要求；3、主要部件的材质和寿命：（1）通风机叶轮特殊材料制作，防静电，防摩擦火花；（2）除尘器的配套风筒阻燃、抗静电、耐压、耐寒、耐热等性能符合MT165标准要求；（3）电机采用国内知名品牌。

4、设计制造标准和设备检验标准：执行MT 159-2005《矿用除尘器通用技术条件》和Q/STH 0l-2012《KCS 系列矿用湿式除尘器》产品技术标准。

四、供货范围提供湿式除尘风机一套，提供与设备安装相关的全部附件、紧固件、备品备件和专用工具。

潞安新疆煤化工（集团）有限公司砂墩子矿井通风机配电、控制技术规格书中煤国际工程集团北京华宇工程有限公司二零一零年八月第一章概述1、使用条件1.1、服务年限：中央回风立井服务年限约20年。

气象条件1.2、气候类型：本区属大陆性温带干旱气候，干旱、少雨雪。

1.3、气温：年平均最高气温31℃至35℃，极端最高气温达43.9℃；年平均最低气温-18℃至－15℃，极端最低气温－31.9℃。

1.4、风向、风速、风压：春夏两季多风，风向以东北风为主，平均风速为2.8m/s最速为26.4m/s，基本风压为0.6kN/m2。

1.5、降雨量：常年少雨雪，全年降水量不足40mm，降水日数不足25天，年平均蒸3064.3mm。

1.6、土壤最大冻深： 1.27m。

2、通风机概况：砂墩子矿井风井场地选用2台变频调速的防爆对旋轴流式通风机，一台工作，一台备用，采用两级对旋，设备安装于回风立井井口。

通风机驱动电动机为矿用隔爆型异步电动机,功率：560kW；电压：660V；驱动方式：变频驱动：数量：4台(每台风机配2台电机)；冷却方式：风冷；电机定子绕组部分应装设温度检测传感器。

通风机配电室电源引自110kV变电站10kV不同母线段。

风机在线监测装置由通风机主机厂配套供货根据相关规范要求。

第二章配电设备1．规范标准质量保证技术资料1.1、开关柜设备制造应遵守的规范和标准GB3906《3-35kV交流金属封闭开关设备》。

GB-11022《高压开关设备通用技术条件》。

GB/T1984-1989《高压交流断路器》。

GB/T1985-1989《交流高压隔离开关和接地开关》。

GB/T15166.1~2-1994《交流高压熔断器》。

1.2微机保护遵守的规范和标准GB50062-92 《电力装置的继电保护和自动装置设计规范》GB/TT15145-94《微机线路保护装置通用技术条件》；GB7267-87《电力系统二次回路控制，保护屏及柜基本尺寸系列》GB57772-91《电力系统二次回路控制及继电保护屏（柜、台）通用技术条件》GB/T13729-92 《远动终端通用技术条件》；GB14285-2006《继电保护和安全自动装置技术规程》GB7261-87《继电器及继电保护装置基本试验方法》ZBK45020-91《电力系统保护、继电器及自动装置通用技术条件》1.3卖方应提供下列设备质量证明书3.3.1产品合格证(包括微机综合保护装置、开关柜、UPS电源等)3.3.2制造验收记录、产品鉴定文件和技术资料，(包括微机综合保护装置、开关柜等)。

通风机电控设备技术规格书第一章基本情况及标准一、概述李家楼煤矿位于山西清徐县西北马峪乡境内，距县城约6Km。

矿井通风方式采用机械抽出式。

回风立井装备两台同等能力的矿用防爆对旋轴流通风机，配套YBF，10KV，8极，2*355KW隔爆电动机。

每台风机入口前均设有一道风门，通过控制风门的开闭状态，实现风机正常通风、事故反风、一台风机工作。

另一台风机运转所必须的风路，风门控制箱由风机厂成套供货；风机配备有手动停车制动器，每一停车制动器配备有制动器的松闸到位防爆行程开关，以防止风机带闸起车。

通风机房电控系统供货范围包括：高压开关柜、低压开关柜、信号箱、直流屏全套电控设备。

二、电源情况通风机房两回交流10kv电源分别引自矿井风机房10kv变电所不同母线段。

第二章系统构成及技术要求一、供电系统1、10kv供电系统通风机房10kv供电系统：10kv为单母线分段接线，选用铠装移开式交流封闭高压真空开关柜13台，高压一次主接线方案见附图一“通风机房10kv高压系统图”。

进线柜2台，电压互感器及避雷器柜2台、风机电机启动柜4台、风机换向柜2台、所用变压器2台、联络柜1台。

两台风机一台工作、一台备用，存在有一台风机工作、另一台风机试运转的可能。

一台风机正常通风运转，另一台风机检修后试运转，此种情况，两段母线分列运行。

风机反转反风2、380V供电系统通风机房设低压开关柜，型号为GGD型，为风机附属设备、照明等提供380/220V配电或电源回路。

两回交流380V进线电源分别引自两台所用变压器开关柜，自动切换，互为备用。

通风机房低压供电系统见附图二。

3、信号系统通风机房设有信号系统，信号系统必须声、光兼备，应具有的主要功能有：预告总音响事故总音响信号复归4、直流系统高压开关柜的操作电源及风机房事故照明系统均采用直流220V，由供货商配套提供一套铅酸免维护蓄电池直流系统，容量40A h。

该直流系统两回交流380V引自所用变压器柜，互为备用，可自动切换。

冯家塔煤矿矿用隔爆型压入式局部通风机采购项目技术规格书一、总则1.本技术规格书适用于冯家塔煤矿(以下简称买方）矿用隔爆型压入式局部通风机采购项目。

2.本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合技术规格书和有关标准、规范的优质产品。

3.如果卖方没有以书面对本技术规格书的条文提出异议，那么买方可以认为卖方提供的产品应完全符合本技术规格书的要求。

4.在签订合同后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买方和卖方共同商定。

5.本技术规格书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

二、供货范围一览表注：卖方提供的投标设备必须是成套的、完整的，能实现标的物的整体功能。

凡招标文件技术文本中未提及到的，属设备所必需的组成部分，也属供货范围。

附属设施明细表三、工作条件1.煤层情况1.1 2号煤层：赋存于山西组顶部，为煤矿内主采煤层之一，平均厚度2.80m，含1～2层夹矸，个别钻孔含3层夹矸，厚度0.11～0.73m，岩性主要为炭质泥岩、砂质泥岩及泥岩。

煤层直接顶板主要为泥岩、粉砂岩，中～粗粒砂岩；煤层直接底板主要为泥岩、粉砂岩、少量炭质泥岩及细粒砂岩。

煤层赋存稳定，结构简单，倾角3～7°。

1.2 4号煤层:煤层平均埋深171.43m，煤层厚度1.46～4.60m，平均厚度2.50m。

煤层结构较简单～较复杂，含1～3层，最多含4层，夹矸厚0.13～0.55m，岩性主要为粉砂岩、泥岩。

煤层顶板主要为粉砂岩、泥岩，少部分为粗粒砂岩、中粒砂岩及细粒砂岩；底板主要为泥岩、粉砂岩、少量为炭质泥岩、中粒砂岩及粗粒砂岩。

煤层厚度变化不大，且变化规律明显，结构较简单～较复杂，倾角2～5°。

2.该局部通风机作为掘进工作面通风用，配套设备如下：MB670-1型掘锚机或EBZ315H型掘进机。

煤矿地面用防爆抽出式对旋轴流通风机技术规格书二〇一四年十二月1 总则1.1本规格书适用于xxxxx地面用防爆抽出式对旋轴流通风机，提出了设备的功能、结构、性能、安装和试验等方面的技术要求。

1.2本规格书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。

供方应保证提供符合本规格书和相关的国际、国内工业标准的优质产品。

1.3如需方有除本规格书以外的其他要求，应以书面形式提出，经供需双方讨论、确认后，载于本规格书。

1.4本规格书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。

1.5供方对煤矿地面用防爆抽出式对旋轴流通风机供货设备负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得需方的认可。

2 供货范围供方的供货范围包括风机及其配套设备的设计、制造、检验试验、运输和试车。

它包括但不限于：风机主机、电动机、扩散器、消音器、圆方接头、扩散塔、联接器（配法兰盘和底部滑轮，连接主机与硐口）等。

3 技术要求3．1 标准和规范3.1.1风机及其配套部件的设计、制造、检验和试验主要应遵循下列标准：JB/T8689—98 通风机振动检测及其限值JB/T8690—98 工业通风机噪声限值DL/T469-1992 电站锅炉风机现场试验规程GB50275-1998 压缩机、风机、泵安装及验收规范JB/T6444-1992 风机包装通用技术条件GB 1236－85 通风机空气动力性能试验方法GB 10178－88 通风机现场试验JB/T 8941.1—1999 一般用途罗茨鼓风机GB 8196－2003 机械设备防护罩安全要求GB 2888—2008 风机和罗茨风机噪声试验方法3.1.2设备的设计与制造应采用SI国际单位制，个别部件采用英制单位应列出清单。

3.1.3防爆电气设备应按中国GB3836.1.4—2000标准，或其它被中国防爆检验部门认可的标准制造。

石灰石矿风机总成技术规格书立项号: 183WL057一、设备技术参数及技术规定1设备技术参数1.1.型号9-26-14D1.2 风量: 58902ｍ³/h1.3.全压: 11830pa1.4.主轴转速: 1450r/min1.5、温度: 30℃2技术规定2.1风机旳形式2.1.1.风机旳传动方式为Ｄ式, 均采用弹性联轴器连接。

2.1.2、风机轴承箱为自然冷却, 轴承选用哈瓦洛等正规厂家。

2.2风机旳构造该系列风机设计是以通过多模型试验定型旳空气动力学略图为根据并采用了“具有可调式进风口”旳技术；高强度耐磨叶轮、防漏油轴承箱、调心式轴向调整门等先进旳技术成果。

风机重要由叶轮, 机壳, 进风口, 调整门,传动部分及整体支架构成。

2.2.1.叶轮高强度耐磨叶轮叶轮采用近径、前倾型单板叶片, 减少气流冲击, 稳定性好, 引风机叶片易磨损部位采有风机专用旳耐磨焊行堆焊, 大大延长了风机使用寿命。

2.2.2.机壳同叶轮选用相似材质, 均为高强度旳16Mn优质钢板, 增长了设备整体强度, 耐磨度, 延长设备旳使用寿命。

2.2.3.进风口2.2.4.调整门调心式轴向调整门。

该调整门导叶片支点均通过二次优化, 在运行和调整过程中无“死”点, 因而调整灵活省力, 安全可靠, 保证了执行机构不过载, 也可在露天使用。

2.2.５、传动、由主轴, 轴承箱, 联轴器构成。

主轴由优质钢制成, 采用滚动轴承, 轴承箱采用桶式整体构造。

2.2.6.该风机配套齐全。

调整门、联轴器罩、进出风口法兰、整套机器用螺栓。

2.2.7、有关参数提供齐全。

重要件重量、静动载荷、转子飞轮力矩、风机启动过程中阻力矩曲线, 调整门旳阻力矩及外形尺寸等.2.2.8、产品质量重点保证措施。

A、按国标及行业原则进行设计制造。

B、风机性能根据风机模型试验进行相似换算而得。

C、风机叶轮按原则进行无损探伤。

D、叶轮周速高时采用加强式叶片, 引风机叶片易磨损部分采用风机专用旳耐磨焊条堆焊, 现场磨损后顾客可自行堆焊。

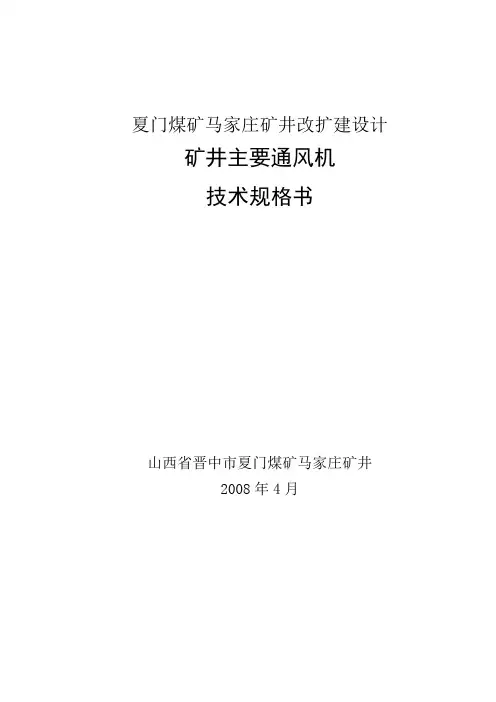

夏门煤矿马家庄矿井改扩建设计矿井主要通风机技术规格书山西省晋中市夏门煤矿马家庄矿井2008年4月晋中市夏门煤矿为晋中市重点煤矿之一，由马家庄、徐家庄两对坑口组成。

马家庄矿井位于山西省晋中市灵石县县城西北18km处，距灵石县夏门镇约8km，开采9、10上号及10下号煤层，矿井改扩建后，生产能力300kt/a。

一、工作环境主要通风机设在回风斜井井口，露天放置，不设风机房；风机电控部分设配电室。

通风机工作环境一般。

二、主要技术参数1、矿井风量：56m3/s矿井负压：容易时期1383Pa困难时期1936Pa2、通风机风量：Q＝58.8m³/s3、通风机需要的风压：容易时期H smin＝1583Pa困难时期H smax＝2136Pa根据通风机必需的风量风压，选用FBCDZ60—8—№22型矿用防爆轴流式对旋通风机两台，每台通风机配套两台YBFe350M1—8 380V160kW 980r/min防爆电动机。

两台通风机一台工作，一台备用。

4、通风通风机的工况点容易时期Q ＝62.1m3/s，H ＝1788Pa ，η＝0.80，α＝－3°困难时期Q ＝63.8m3/s，H ＝2525Pa ，η＝0.86，α＝0°通风机特性曲线见附图。

三、技术要求1、通风机采用两级叶轮对旋式结构；2、通风机叶片采用弯扭组合正交三维扭曲技术；3、电机与叶轮采用直联形式；4、电机选用隔爆型电动机，安装在风机风筒内的隔流腔内。

隔流腔具有良好的耐压性能，保证电机与风机流道中含有瓦斯的气体相互隔绝；5、采用防火花摩擦铜环装置，保证叶片与筒壁摩擦不会产生火花，符合防爆安全要求。

6、叶片安装角度可根据需要调节，分为6个角度，各角度应作刻度标识，方便调节。

7、可实现反转反风，不必另设反风道，在各种工况条件下反风率均应不小于40％。

8、风机切换时采用蝶阀作为风门控制风流，防止漏风。

四、电控系统配套供应风机专用电控设备：含保护启动装置，对电机过载、失压、短路和其它故障均能提供可靠的保护。

风机技术规格书A)总则1. 说明本节规定图纸所示或设备表内的风机的制造和安装要求。

2. 一般要求a) 根据图纸及设备表之的送风量、数量、用电量及品种选取而提供合适的风机提供所需的风机，分包人应根据实际安装条件，设备阻力等检定风机压头。

图纸/ 设备表所列压力只供参考，任何更改以达致系统要求皆由分包人自负成本。

b) 在运送时，仓库内及安装时应采取正确的保护设施保护风机。

c) 如无特别指示，所有非消防类风机的出风口风速不应超过10 米/秒。

3. 质量保证a) 制造厂资格：风机的生产商应为本章内所建议的厂家之一，并应有五年以上生产同类型的风机的经验。

b) 每台风机应有制造商铭牌列出系列，型号，生产日期数据等。

c) 符合当地消防局要求。

d) 系统设计、系统之各项指针、系统设备、材料及工艺均须符合本章内所标注的规范/标准，或其它与该标准要求相符的中国或国际认可规范/标准。

4. 交付a) 提供原厂的技术数据，特性曲线，有关风机的总能量，空气流量与压头，风机功率，噪音水平，都应在特性曲线内显示出来。

b) 提供完整的配件表及后备配件表。

c) 提供厂方及工地的试验报造及证书，应明确指示试验时的结果。

d) 提供每一风机的特性曲线或列表，及工作点下噪声级（由63Hz到8000Hz）。

e) 提供由原厂编印的安装、操作及维修手册。

f) 提交安装大样图包括风管接驳，避震弹簧，吊架及其它土建要求。

B)产品1. 概述a) 风机功率超过7.5 千瓦的，其效率不可低于国家节能规范要求。

b) 风机应必须达到静态及动态平衡。

c) 如无特别指示，平时通风用风机电动机转速不可超过1450 转/每分钟。

d) 所有风机及其电动机正常操作下，不能产生太大的震动和噪音。

如产生的震动超越可接受的程度时，分包人须提供足够的防震措施。

2. 轴流风机a) 按图纸和设备表要求，安装轴流式风机、机翼型叶片风机。

b) 风机外壳i) 风机的电动机及叶轮同时安装在外壳内。

平潭综合实验区地下综合管廊干线工程（一期）PPP项目通风空调系统—风机设备技术规格书中铁一局集团有限公司2017年9月1、规范及标准本用户需求书主要执行和参考以下标准和规范（如下述内容不为最新版本，需按最新版本采用）：[通风机基本型式尺寸参数及性能曲线]（GB/T3235-2008）；[工业通风机尺寸]（GB/T17774-1999）；[工业通风机用标准化风道进行性能试验]（GB1236-2000）；[风机和罗茨鼓风机噪声测量方法](GB/T2888-2008)；[工业通风机现场性能试验]（GB10178-2006）；[通风机现场试验]（GB10178-88）；[一般用途轴流通风机技术条件](GB/T13274-91)；[通风机能效限定值及能效等级](GB19761-2009)；[通风机焊接质量检验技术条件]（JB/T10213-2000）；[通风机铆焊件技术要求]（ZBJ72039-90）；[通风机转子平衡]（JB/T9101-1999）；[工业通风机叶轮超速试验](JB/T6445-2005)；[通风机振动精度](JB/TQ334-87)；[工业通风机噪声限值](JB/T8690-1998)；[通风机产品外观质量与清洁度](JB/TQ339-84)；《城市综合管廊工程技术规范》（GB50838-2015）《建筑设计防火规范》（GB50016-2014）《工业建筑供暖通风与空气调节设计规范》（GB50019-2015）《工业企业卫生设计标准》（GBZ1-2010）其它相关的规范和标准。

2、定义2.1“风亭送、排风机”包括送风亭、排风亭通风系统的送风机、排风机均为轴流风机，设于综合管廊送、排风亭内，用于综合管廊廊道内通风。

2.2“额定风量”是指风机在标准状态下的风量，单位m3/h或m3/s。

2.3“风量”是指风机在系统设计工况下的风量，单位m3/h或m3/s。

2.4“通风机全压”指风机在系统设计工况下，通风机出口法兰处滞止压力与通风机进口法兰处滞止压力之差，单位Pa。

吉林钢铁公司焦化工程干熄焦除尘通风机组技术规格书室审：组审：审核：设计：2008年11月一．干熄焦除尘通风机组1．通风机组工作的环境条件及工作制度：1.1 使用地点：通化地区；风机工况全压1.2 环境温度：5~35℃（通风机组位于风机室内）。

1.3 环境湿度：52%～55%1.4 工作制度：全年连续运行。

2. 技术要求及配套范围：2.1. 通风机：2.1.1 对通风机的技术要求：a)风量：215000m3/h（110℃工况）风压：5500Pab)烟气温度：~110℃（风机工况全压）常年连续运转c)烟气中含尘浓度：~50mg/m3 (细焦粉尘)e) 风机转速：~950r/minf) 风机效率：≥85%g) 风机运行噪音：≤85dB (A) （离风机1m处）。

h)风机型式：右旋出口0︒，入口与出口夹角135︒i)风机轴承：滚动轴承j)风机轴承冷却方式：水冷，供水温度≤33℃，供水接点压力：0.15~0.3Mpa。

风机厂提供冷却水量和压力要求。

k)风机主轴采用整体轴（主轴与轴盘为一体锻造），精加工而成。

l) 风机叶轮为后弯型叶片，进气箱与蜗壳为整体剖分式。

m) 风机叶轮必须承受频繁的负荷变化(此点必须给予充分考虑)。

n）风量允许偏差：+10%,0 %；风压允许偏差：+5%,0%2.1.2 通风机配套供货范围：a)风机滚动轴承﹑轴承箱埋设测温元件（Pt100测温电阻二支，玻璃温度计二支）。

b)风机轴承配带振动测点，每个轴承设两个点，可输出4~20mA信号220V，并在现场电器仪表接线箱内设振动测振仪。

c)风机进风口配带电动调节阀门，调节阀门上配带开启角度显示板。

电动执行器对调节阀门实行开、闭两状态控制，在开、闭两位置可发出信号供电气联锁自动控制使用，开、闭均采用强电控制，不要伺服放大系统和操作箱（即220V开关量控制）。

d)风机外壳配带固定隔声降噪用连接螺母和螺杆，螺母均匀焊接在机壳外侧。

e)风机配带地脚螺栓。

平潭综合实验区地下综合管廊干线工程（一期）PPP项目通风空调系统—风机设备技术规格书中铁一局集团有限公司2017年9月1、规范及标准本用户需求书主要执行和参考以下标准和规范（如下述内容不为最新版本，需按最新版本采用）：[通风机基本型式尺寸参数及性能曲线]（GB/T3235-2008）；[工业通风机尺寸] （GB/T17774-1999）；[工业通风机用标准化风道进行性能试验]（GB1236-2000）；[风机和罗茨鼓风机噪声测量方法](GB/T2888-2008)；[工业通风机现场性能试验]（GB10178-2006）；[通风机现场试验]（GB10178-88）；[一般用途轴流通风机技术条件](GB/T13274-91)；[通风机能效限定值及能效等级](GB19761-2009)；[通风机焊接质量检验技术条件]（JB/T 10213-2000）；[通风机铆焊件技术要求]（ZBJ72039-90）；[通风机转子平衡]（JB/T 9101-1999）；[工业通风机叶轮超速试验](JB/T6445-2005)；[通风机振动精度](JB/TQ334-87)；[工业通风机噪声限值](JB/T8690-1998)；[通风机产品外观质量与清洁度](JB/TQ339-84)；《城市综合管廊工程技术规范》（GB50838-2015）《建筑设计防火规范》（GB50016-2014）《工业建筑供暖通风与空气调节设计规范》（GB50019-2015）《工业企业卫生设计标准》（GBZ1-2010）其它相关的规范和标准。

2、定义2.1 “风亭送、排风机”包括送风亭、排风亭通风系统的送风机、排风机均为轴流风机，设于综合管廊送、排风亭内，用于综合管廊廊道内通风。

2.2 “额定风量”是指风机在标准状态下的风量，单位m3/h或m3/s。

2.3 “风量”是指风机在系统设计工况下的风量，单位m3/h或m3/s。

2.4 “通风机全压”指风机在系统设计工况下，通风机出口法兰处滞止压力与通风机进口法兰处滞止压力之差，单位Pa。

9－19、9－26 型离心通风机，一般承受于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然、不含粘性物质之气体。

介质温度一般不超过50℃〔最高不超过80℃〕，介质中所含尘土及硬质颗粒不大于150mg/m 。

二、通风机的型式本通风机为单吸入式，有№ 4、风机的传动方式为 A 式〔№4～6.3 〕4.5 、5、5.6 、6.3 、7.1 、8、9、10、11.2 、12.5 、14、16 共 13 个机号。

通风机可制成右旋和左旋两种型式。

从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示；逆时针旋转称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。

“ 左”、“ 右” 均可制成0°、45 °、90 °、135 °、180 °、225 °共六种角度。

图 1. 9 －19 №10 样机无因次性能曲线叶轮：9－19型风机叶片为12片，9－26 型风机叶片为 16 片。

均属前向弯曲叶型。

叶轮扩压器外缘最高圆周速度不超过 140m/s 。

叶轮成型后经静、动平衡校正，故运转平稳。

机壳：用一般钢板焊接成蜗壳型整体。

进风口：做成收敛式流线型的整λ0.03247 0.0389 0.0451 0.05125 0.05785 0.065 0.0725ηin 0.765 0.800 0.815 0.810.782 0.745 0.700ρρ－进气密度〔kg/m3〕19 －19 与9 －26 型风机只给K －全压压缩性系数№10样机的无因次性能表及曲线。

由给出的无因次性能表或曲线计算№10以上风机的有因次性能。

由无因次计算有因次参数的公式：1. Q=900πD 2×U×Φ〔m3/h〕2 22. K =ρ×U 2 ×Ψ/101300/[( ρ×ρ 2 2 1 U 2×Ψ/354550+1)3.5–1]23.P=ρ×U2×Ψ/ K (Pa)1 ρN －内功率〔KW〕inN －所需功率〔KW〕reη－机械效率m〔A 式传动取 1，D 式传动取 0.98〕K －电机贮存系数当使用状态为非标准状态时，必需把非标准状态的性能换算到标准状态的性能，然后依据换算性能选择风机。

产 品 技 术 规 格 书PRODUCTOR TECHNICAL SPECIFICATION名 称(NAME)： 直流离心风机 EC centrifugal fan型 号(MODEL)： R1D190-AA02-01客户代码(CUSTOMER CODE)：版本号(VERSION NUMBER)： 1.0编制(PREPARED)：审核(CHECKED)：批准(APPROVED)：客户承认CUSTOMER APPROVE承认(APPROVED)：日期(DATE)：泛仕达机电有限公司FANS-TECH ELECTRIC CO.,LTD.地址：广东省佛山市顺德五沙工业园新凯路12号ADD：No.12 Xinkai 12st Road,Wusha Shunde High-Tech Area,China电话(TEL)：86-757-22916111 Email：market@传真(FAX)：86-757-22808922 邮编(P.C)：528305换版记录Describing of Alternations版本号Version 描述 Describing 姓名 Name日期 Date 1.0 第一版 First version 李维棉2007-12-15目录/content1． 概述/Introduction.................................................Page4 1.1. 定义/Definition................................................... Page 41.2. 结构/Structure.................................................... Page 42. 产品标准和安规要求/requirement of production standard and SafetyRegulations.......................................................Page4 3. 性能要求/ Functional Requirements...................................Page4 3.1 风量/Air flow...................................................... Page43.2 寿命/Life time .............................................. ... Page 44. 设计/Design......................................................... Page4 4.1叶轮/Impeller .......................................................Page4 4.2 电机/Motor .........................................................Page 4 4.3 软起动/Soft Start...................................................Page 4 4.4 速度输出信号/Speed output signal................... .................Page4 4.5 速度控制/PWM input.................................. ............ Page 5～64.6保护/Protection. ..... ............... ........ .. .... . .... ..... Page65. 技术数据/ Technical Data..............................................Page6 5.1 电压范围/Voltage range.............................................. Page6 5.2 额定参数/ Nominal data ............................................. Page 65.3 防护等级/Type of protection...................... ........... .......Page66. 机械要求/Mechanical Requirements..................................... Page6 6.1. 平衡/Balancing .................................................... Page6 6.2. 噪音水平/Noise level............................................... Page76.3. 运输冲击/Transport- and shock stress................................Page77.气候要求/ Climatic Requirements...................................... Page7 7.1. 工作温度/Operation temperature........................................ Page7 7.2. 贮存温度/Storage temperature........................................ Page7 7.3. 湿度/ Humidity .......................... .............. ..... ...... Page 7 8．腐蚀保护/ Corrosion protection..... ..... ... .. .... ..... ..... ... ... Page 7 9．包装/Packaging...................................................... Page7 10. 标识/Marking................................. ......................Page7 11．其它/other..........................................................Page7 12．附件/Appendix ..................................................... Page 7 Appendix 1:总装图 /Fan dimension drawing....... ....... ............ Page 8 Appendix 2: 接线示意图/View lead connection ....... ..... ....... Page 8～9 Appendix 3：特性曲线/Performance curve... .. . .... ..... .. .. . . . Page 9 Appendix 4:铭牌标识/Nameplate drawing ............................. Page101 概述/ Introduction1.1定义/Definition本规格书主要描述直流风机R1D190-AA02-01的操作运转方式及工作特性。
