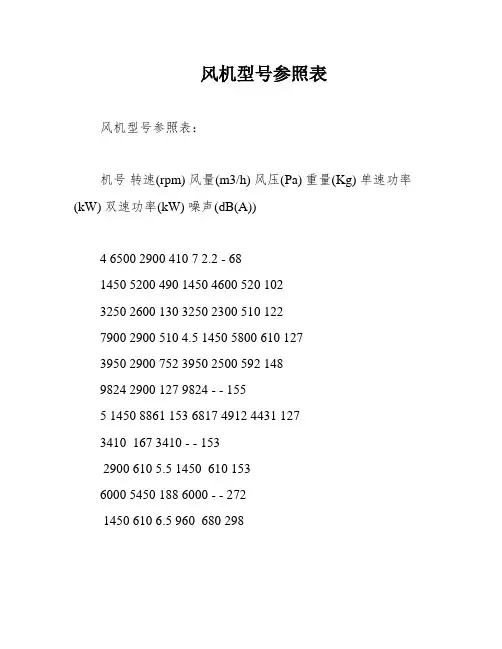

通风风机型号及参数表# 通风风机型号及参数表## 引言通风系统在现代建筑中扮演着至关重要的角色，其作用不仅仅是提供新鲜空气，还能有效调节室内温度和湿度。
通风风机作为通风系统的核心组成部分，选择合适的型号和参数对系统性能至关重要。
本文将详细介绍不同通风风机型号及其参数表，以帮助工程师和设计师更好地选择适用于其项目的设备。
## 通风风机型号及参数表### 1. 轴流风机#### 1.1 型号：AXF-200- 风量：2000立方米/小时- 额定功率：150瓦- 噪音水平：50分贝- 电压：220V- 材质：铝合金- 适用场所：办公室、会议室等#### 1.2 型号：AXF-350- 风量：3500立方米/小时- 额定功率：250瓦- 噪音水平：45分贝- 电压：380V- 材质：不锈钢- 适用场所：工厂车间、仓库等### 2. 离心风机#### 2.1 型号：CF-150- 风量：1500立方米/小时- 额定功率：180瓦- 噪音水平：55分贝- 电压：220V- 材质：镀锌钢板- 适用场所：商场、餐厅等#### 2.2 型号：CF-300- 风量：3000立方米/小时- 额定功率：300瓦- 噪音水平：50分贝- 电压：380V- 材质：铝合金- 适用场所：剧院、体育馆等 ### 3. 混流风机#### 3.1 型号：MF-180- 风量：1800立方米/小时- 额定功率：120瓦- 噪音水平：48分贝- 电压：220V- 材质：塑料- 适用场所：学校、图书馆等 #### 3.2 型号：MF-250- 风量：2500立方米/小时- 额定功率：200瓦- 噪音水平：52分贝- 电压：380V- 材质：玻璃钢- 适用场所：医院、实验室等## 如何选择合适的通风风机？在选择通风风机时，需要考虑以下几个关键因素：1. **风量需求：** 根据使用场所的大小和人员密度确定所需的风量。
选择适当的型号以确保良好的通风效果。
4-72系列风机样本4-72 B4-72用途4-72 型离心通风机主要用途是为一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性气体；B4-72 型离心通风机可排送易燃、易挥发性气体；F4-72性离心通风机主要用于输送腐蚀性气体。
但4-72、B4-72、F4-72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。
B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。
该风机结构基本与4-72型相同，№2.8A~6A采用B35型法兰盘与底脚的电动机，№6~12C、D电动机选用表中与Y系列相对应的YB系列，安装方式为B3。
F4-72型离心通风机采用不锈钢、玻璃或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑带地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边陲，4-72型风机随处可见。
型式从电机一端正式，凡叶片按顺时针方向旋转者称“右旋风机”，以“右”表示，反之则称之为“左旋风机”，以“左”表示。
风机的出口位置以机壳的出风口角度表示，4-72型风机№2.8~6在出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。
其中：№2.8出风口位置调整范围是0°~225°，间隔是45°；№3.2~6出风口调整范围是0°~225°，间隔是22.5°；№8~12出风口调整范围是0°~225°，间隔是45°；№16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机传动方式有A、B、C、D四种：4-72型风机中，№2.8~5采用A式传动，№6既有A 式传动又有C式传动，№8~12采用C、D两种传动方式，№16~20采用B式传动。
离心风机型号及参数表
日益增长的绿色节能理念，促使越来越多的企业投资研发新型离心风机。
离心风机具有节能、环保、节能高效、噪音低、节省空间等优势，受到企业的青睐。
近年来，离心风机的研发水平和应用范围更是取得了长足的发展。
离心风机能够将空气通过轴心转动的叶轮来实现抽送，从而取得间隙空间的压缩，达到节能的目的。
多型号的离心风机的参数表如下： 1、Y2系列离心风机：它们具有多功能变频控制，可以自动调节风量，并且广泛应用于大型工厂、垃圾处理场所、矿井和水处理设备等场所。
2、Y5系列离心风机：它们具有低噪音、高效率、低温升和稳定性能等优点，适用于一般居住场所。
3、Y7系列离心风机：他们具有轻量、噪音低、强力、可靠性高和易于操作等特点，并且广泛应用于工业场所、制冷设备、厨房等。
4、Y10系列离心风机：它们具有耐高温和耐腐蚀性能强，一般用于汽车、电力、化工等行业。
5、Y15系列离心风机：它们具有小型、安装方便、低耗能、高效率、静音等特点，是综合性能优异的新型离心风机。
离心风机是近年来重要的节能设备，它可以帮助企业节约能源，降低成本，提升企业的竞争力。
离心风机的多型号参数表，可以根据不同企业的需求，帮助企业选择适合的离心风机，实现节能减排。
离心风机的研发和应用将会不断推动绿色环保理念的发展，为保
护地球环境作出积极贡献。
企业要实行节能环保，首先就要根据实际情况认真选择合适的离心风机，并且严格按照规定进行操作，以便让离心风机达到最佳性能。
综上所述，离心风机是当前经济发展的重要节能设备，企业要尽可能的选择可靠的离心风机设备，严格按照规定运行，有效的实现企业节能减排的目标。
风机参数记录表日期：
1#炉一次风机A
开度电机电流
轴承振动
X（前）Y（前）X（后）Y（后）
机壳振动
Y(前）Y（后）X
冷却水温度压力电机润滑
油进口压
力
风机侧电机侧
1#炉一次风机B
开度电机电流轴承振动
X（前）Y（前）X（后）Y（后）
机壳振动
Y(前）Y（后）X
冷却水温度压力电机润滑
油进口压
力
风机侧电机侧
1#炉送风机A
开度电机电流轴承振动
X（前）Y（前）X（后）Y（后）
机壳振动
Y(前）Y（后）X
冷却水温度压力电机润滑
油进口压
力
风机侧电机侧
1#炉送风机B
开度电机电流轴承振动
X（前）Y（前）X（后）Y（后）
机壳振动
Y(前）Y（后）X
冷却水温度压力电机润滑
油进口压
力
风机侧电机侧
1#炉引风机A
开度电机电流轴承振动
X（前）Y（前）X（后）Y（后）
机壳振动
Y(前）Y（后）X
冷却水温度压力电机润滑
油进口压
力
风机侧电机侧
1#炉引风机B
开度电机电流轴承振动
X（前）Y（前）X（后）Y（后）
机壳振动
Y(前）Y（后）X
冷却水温度压力电机润滑
油进口压
力
风机侧电机侧。

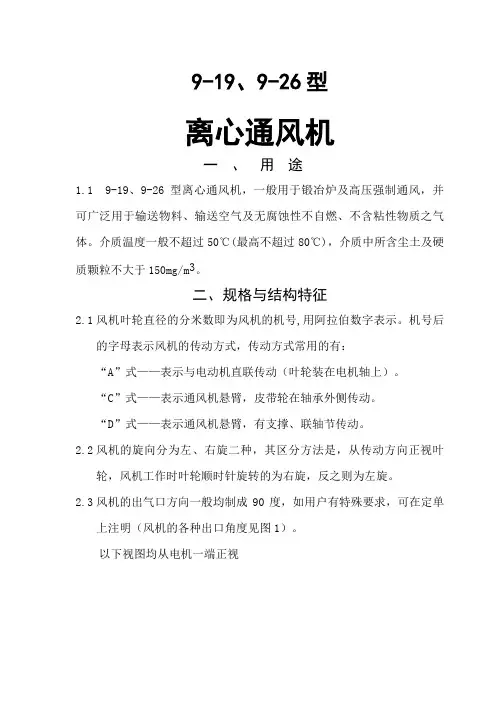

9-19、9-26型离心通风机一、用途1.1 9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质之气体。
介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒不大于150mg/m3。
二、规格与结构特征2.1风机叶轮直径的分米数即为风机的机号,用阿拉伯数字表示。
机号后的字母表示风机的传动方式，传动方式常用的有：“A”式——表示与电动机直联传动（叶轮装在电机轴上）。
“C”式——表示通风机悬臂，皮带轮在轴承外侧传动。
“D”式——表示通风机悬臂，有支撑、联轴节传动。
2.2风机的旋向分为左、右旋二种，其区分方法是，从传动方向正视叶轮，风机工作时叶轮顺时针旋转的为右旋，反之则为左旋。
2.3风机的出气口方向一般均制成90度，如用户有特殊要求，可在定单上注明（风机的各种出口角度见图1）。
以下视图均从电机一端正视图1 为便于客户安装、调试，同时供应钢结构的整体支架及减振支架。
2.4风机主要由叶轮、机壳、进风圈、轴承座等部件组成。
其中叶轮由曲线型轮盖、叶片、直板轮盘组成，并经静、动平衡校正。
轴承座采用滚动轴承用钙基脂润滑。
三、风机的性能3.1风机的性能参数可见性能表3.2在性能表各工况点，所需电机功率：式中：Q---------流量（M3/h）N---------电机功率（kw）P--------全压（mmH2O）η--------全压效率ηm------机械效率“A”式为1，“C”式为0.96K-------电机容量安全系数，2-5kw取K=1.2,大于5kw,取K=1.153.3、所附性能参数表是在一定转速下，标准状态下风机性能参数，如通风机的转速、叶轮直径或气体密度发生变化，则性能参数换算公式如下：四、安装、调试和运转3.1安装前应对风机各部件进行全面的检查，叶轮与机壳的旋转方向是否一致，各部联接是否牢固，叶轮转动后有无碰擦，如发现问题应立即给予调整。

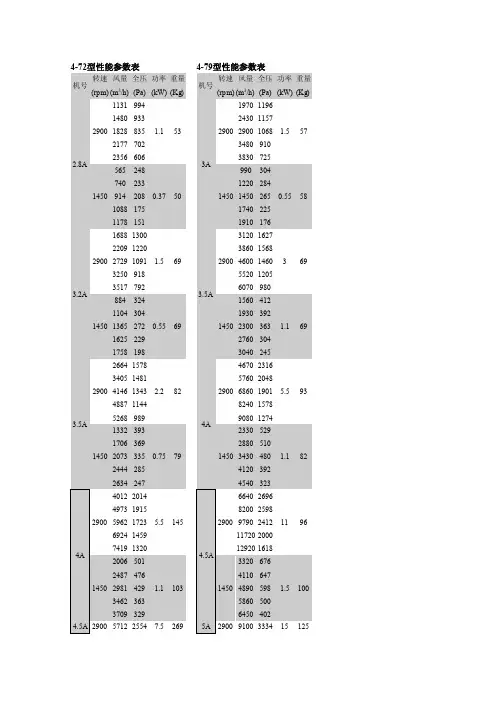

4-72型性能参数表4-79型性能参数表机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)2.8A 2900113114801828217723569949338357026061.153 1450565740914108811782482332081751510.37503.2A 2900168822092729325035171300122010919187921.569 145088411041365162517583243042722291980.55693.5A 29002664340541464887526815781481134311449892.282 1450133217062073244426343933693352852470.75794A 290040124973596269247419201419151723145913205.5145 1450200624872981346237095014764293633291.11034.5A29005712 2554 7.5269机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg) 3A2900197024302900348038301196115710689107251.557145099012201450174019103042842652251760.5558 3.5A2900312038604600552060701627156814601205980369 1450156019302300276030404123923633042451.169 4A290046705760686082409080231620481901157812745.5931450233028803430412045405295104803923231.182 4.5A29006640820097901172012920269625982412200016181196 1450332041104890586064506766475985004021.5100 5A29009100 3334 151257081 8489 9859 105622428 2184 1849 16731450285635404245492952816346035434604161.11211125013410161001772032162981247120001450456056306710805088608338047456175002.21254-72型性能参数表-续表4-79型性能参数表-续表机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)5A 2900772899281212814328154553187307427922335201911234 1450386449646064716477287907626935805022.21516A 145066778578104761237913353113910999998367244187 960442056796938819688414984814373663171.51776C(E)1800828810648130081536716576176016971543129111167.533516007667946511562126371473413891339121710198815.5320125057567395903310672115118468167426215373290112051576626809495626796555954982.2285机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)6A1450489097401160013920153201196115710688927065.51609605230642076809220101005295094704023131.51377C(E)180017400201002255025050276002510236022102060191022534160015460177201998022240245001980186017401620150015513125010820133401585019160208501206116710789027157.545811209650119501420017200188009709318637255495.5433101344311000460559167227853892095415224743973442.2285100086501066012700153001680077474568557846044284-72型性能参数表-续表4-79型性能参数表-续表机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)7C(E)180014660167501893020860222632478234821571968175415534 160013032151151634017850197901958185016881530138511513 125010180115201280014140154601195110210049268465.5458 1000814592001025511350123687657106506005413428 800651973608200904098954904584203803461.54178C(E)160019450219202443026980295402560239021852015181022627125015200171701914021110230801560144513301215110011560112013620153701713018890206801255116010709758887.55181000121601000 5.5505机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)7C(E)900778096001140013800151006275985584703723424800692084001016012240124405004704413722942.24178C(E)160021500265002920034200417002490242222352177148030627127017100210502510030200331001569152914121176931155601120150501855022100267002920012251186109892172511518100013450165501975023800260509709518727355787.550590012100149001780021400235007847647065984705.5480800107601325015800617608558447513850 15280 16830 18470945 870 790 70590010950123901386015130166208107606956305754480190502085047035371095201175014030169001880049046544137229434714-72型性能参数表-续表4-79型性能参数表-续表机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)10C(E )13003088034880388804288046880264024502260207018803711001170277803138034980385804218021401985183016701510301090104024700279003110034300375001690157014501330121018.510009402231025210281103101033910138012801180108098015965830197102226524820273752993010759959158357551194074017560198402212024400266808557857256656057.590166015680177106806305.5904机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)10C(E)130038500447505100057250635002660245022402030182055110411703460040225458505147557100216019901820165014803710909402785032360368704138045890139012801170106095018.5964830245502854032530365204051010809959108257401594374021900254502900032550361008607907206505901190166019500226752585029025322006806305805304757.0590458017160255155304905.589321770 23800530 48012C(E )1040426804921055740622706880024302250207018901720551629199452830041038012C(E)10405330061925705507918087800244022502060187016807516304-72型性能参数表-续表4-79型性能参数表-续表机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)10C(E )13003088034880388804288046880264024502260207018803711001170277803138034980385804218021401985183016701510301090104024700279003110034300375001690157014501330121018.510009402231025210281103101033910138012801180108098015965830197102226524820273752993010759959158357551194074017560198402212024400266808557857256656057.590166015680177106806305.5904机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)10C(E)130038500447505100057250635002660245022402030182055110411703460040225458505147557100216019901820165014803710909402785032360368704138045890139012801170106095018.5964830245502854032530365204051010809959108257401594374021900254502900032550361008607907206505901190166019500226752585029025322006806305805304757.0590458017160255155304905.589321770 23800530 48012C(E )1040426804921055740622706880024302250207018901720551629199452830041038012C(E)10405330061925705507918087800244022502060187016807516304-72型性能参数表-续表4-79型性能参数表-续表机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)12C(E)940385704557048570535705857019901840169015401390371485830340603847542890443055172015501435132012051090221450740303703430038240421704611012301140105096087018.51422660270803069034100376104112598091084077070011135058023800268852997033050361407557006455905357.5132052021340241102688029650324206105655204754305.51286机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)12C(E)9404820062400696007460079300195117941676149013335514868304250055200615006590070100152914021304116710393714527403790049200548005870062400121611081039931823221422660338004380048900524005570096188282373565718.51349580297003850043000461004890075568663756850911132152026650345003855041300439006035495094514027.512864-72型性能参数表-续表4-79型性能参数表-续表机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)机号转速(rpm)风量(m3/h)全压(Pa)功率(kW)重量(Kg)14E 83057900662007450082800911402070181315731323108355266014E830674007830089200100101110021301960179016201450751629 74051650590506645073850812501650145012501050860372470740601006980079500892009890016001486137512621150551486 66046030526405925065860724701308115095584068530228566055300642007310082000909001430131512001085970371452 5804048046280520805788063680101089077065053018.5228558047100547006230069900775001040955870785700221422 5203627041480466805188057100425522618715812152260520422004902555850626756950083076069462756018.51349 47032800375004220044690516006605805004203401122124603730043350494005545061500650.598545492440151321 42029298335003770041900461182773404054665307.5218437030000348503970044550494004203853503152807.5127616E83086440988401112427002380206090355416E740897001042252220204218659029870 13604 01740142011875133275147801687151074077040881009916011022121291124138016361892214875346466080100930501060011895131901760162014801340120075272566068720785908819097830108181709151013011098894553069580703008170093100104501159013601250114010309205526625806039069060777308640095070132011651010850690372882470569006617575450847259400089082075068061030247452054145619206969077460852301060935806680555222724420508005910067400757008450071065560054549018.52422470489405596562990700107703586776066065745418.526943304000046525530505957566100330305280255230112340420437205000562806255068840692620535444362152669//////。
