《2.8多用电表的原理》教学设计【教材分析】：“多用电表”是人教版高中物理选修3-1第二章第八节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，还进行物理量之间关系测量的转换思想的渗透。
在教学中注意设疑和实验，激发学生的学习兴趣，培养学生合作、探究、交流能力。
【教学目标】(一) 知识与技能(1) 通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表测量电阻的原理；(2) 了解欧姆表的内部结构和刻度特点；(3) 了解多用电表的基本结构，知道多用电表的测量功能。
(二)过程与方法1、通过对欧姆表原理的分析，提高学生综合应用知识解决问题的能力；2、通过探究合作，自制欧姆表，培养学生创造性思维，提高表达，交流能力。
(三)情感、态度与价值观1、探究把电流表改装为欧姆表，进一步组合出多用电表，体验成功的喜悦，激发学生学习物理的兴趣，并为将来的生活打下基础。
2、通过探究过程，培养严谨的科学态度，勇于创新的精神。
【教学重点】：欧姆表和多用电表的制作原理【教学难点】：理解欧姆表和多用电表的制作原理【教学方法】：小组探究、讲授、练习、交流讨论【教学用具】：多媒体电脑，自制课件，实验器材，多用电表【课时安排】：1课时【教学过程】一、导入[多媒体展示图片]:师：我们看一下电工师父维修电路的实景图片，他们在工作时候手里拿的那个仪器是什么东西？能有什么用处？[出示实物万用表]:让学生观察上面的单位：mA、V、Ω，通过单位结合所学过的知识，知道它是集测电流、电压、电阻于一体的多用表，也叫万用表。
万用表是电工师傅的必用工具，携带方便，功能之强大。
那老师就和同学们一起来揭开它神秘的面纱，看它为何可以有如此强大的功能？[生活情境引入，让学生体会物理走向生活，从生活走向物理的情境感受，同时提出问题，激发学生的好奇心和探究欲。
考点19 欧姆表欧姆表(选修3-1第二章：恒定电流的第八节多用电表的原理)★★★○○○○1、欧姆表：电流表改装成的能够测量导体的电阻，并能直接读出电阻数值的仪表。
2、欧姆表原理（1）构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联． 外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .（2）工作原理：闭合电路的欧姆定律I ＝xg R r R R E+++.则被测电阻R x =IE－（R g +R+r ），由于R x 与电流I 不成正比例，故欧姆表的刻度值是不均匀的。
1、红黑表笔的接法：由于电流表的上端接电源的负极，故它对应的是负接线柱，即B 是黑表笔；电流表的下端接电源的正极，故A 端对应的是红表笔。
2、刻度的标定：红黑表笔短接（被测电阻R x ＝0）时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．①当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．（下图甲） ②当I ＝0时，R x →∞，在I ＝0处标为“∞”．（下图乙）③当外电路接某一电阻后，其电流表的指针如图丙所示，直接读数就是被测电阻的大小。
④当I ＝2g I 时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．3、欧姆表的读数（1）为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．（2）除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读． （3）电阻值等于指针示数与所选倍率的乘积．例：关于欧姆表及其使用中的问题，下列说法正确的是( ) A. 接表内电源负极的应是黑表笔B. 换挡后，都要重新调零，使指针指到满刻度C. 表盘刻度是均匀的D. 表盘刻度最左边表示电阻阻值为0 【答案】B1、如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是( )A. 它是根据闭合电路欧姆定律制成的B. 接表内电池负极的应是红表笔C. 电阻挡对应的“∞”刻度一般在刻度盘的右端D. 调零后刻度盘的中心刻度值是r ＋R g ＋R【答案】C2、（甘肃省天水市一中2020学年高二上学期第一阶段考试）一个用满偏电流为3mA 的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处，则被测电阻的阻值为（ ）A. 2000 ΩB. 15000ΩC. 1000 ΩD. 500 Ω 【答案】C【精细解读】因测量500Ω电阻指针指在刻度的中间，则中值电阻为500Ω，则其内阻为500Ω．电池的电动势为Ig×R 内=3×10×3×500=1.5V，再由EI R R =+测内可求得R 测；根据中值电阻定义可知欧姆表内阻500R =Ω内，则3310500 1.5E Ig R V -=⨯=⨯⨯=内，再由EI R R =+测内，得1000ER R I=-=Ω测内，则C 正确． 3、2020年埃博拉疫情在世界部分地区爆发，为了做好防范，需要购买大量的体温表，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R 随温度t 变化的图线如图甲所示。
第二章 恒定电流第八节 多用电表---欧姆表的原理及使用教学目标一、知识目标：理解并掌握欧姆表的制作原理。
二、能力目标：动手操作，学会用欧姆表测量定值电阻。
三、德育目标：培养学生探索、发现，勇于创新的精神。
教学重点欧姆表的制作原理。
教学难点理解欧姆表的制作原理。
教学方法讲授法 演示法 教学用具多用电表 投影仪课时安排1课时教学过程引入新课:我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。
能否将电流表改装成测量电阻的欧姆表呢？----引入新课新课教学:学生在练习本上画出改装的原理图。
学生代表到黑板上画。
师生互动：对学生画的改装原理图进行点评。
例：图中电源的电动势1.5 V ，内阻0.5Ω，电流表满偏电流10mA ，电流表电阻7.5Ω，A 、B 为接线柱。
(1) 用导线使A 、B 短路，此时，应把可变电阻R 1调节为多少才能使电流表达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150Ω的定值电阻R 2，电流表指针指着何处？(3)如果A 、B 间接另一电阻R ，R 的值和电流表读数 I 有什么关系？通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。
学生讨论，得出结论：将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按)(1505.1Ω-=IR 的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。
总结：（投影）教材图2.8-2（如图所示）。
这就是一个最简单的欧姆表的电路原理图。
实际的欧姆表就是在这个原理的基础上制成的。
2、多用电表教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。
（投影）教材图2.8-3和2.8-4（如图所示）。
图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。
把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。

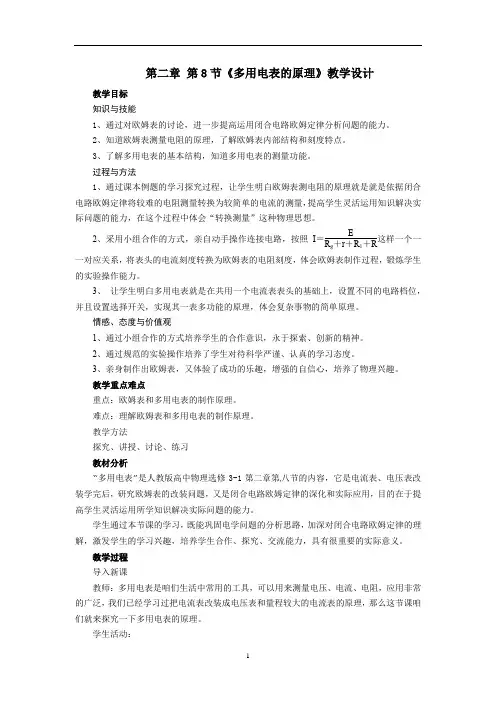

第二章第8节《多用电表的原理》教学设计教学目标知识与技能1、通过对欧姆表的讨论，进一步提高运用闭合电路欧姆定律分析问题的能力。
2、知道欧姆表测量电阻的原理，了解欧姆表内部结构和刻度特点。
3、了解多用电表的基本结构，知道多用电表的测量功能。
过程与方法1、通过课本例题的学习探究过程，让学生明白欧姆表测电阻的原理就是就是依据闭合电路欧姆定律将较难的电阻测量转换为较简单的电流的测量，提高学生灵活运用知识解决实际问题的能力，在这个过程中体会“转换测量”这种物理思想。
2、采用小组合作的方式，亲自动手操作连接电路，按照I＝ER g＋r＋R1＋R这样一个一一对应关系，将表头的电流刻度转换为欧姆表的电阻刻度，体会欧姆表制作过程，锻炼学生的实验操作能力。
3、让学生明白多用电表就是在共用一个电流表表头的基础上，设置不同的电路档位，并且设置选择开关，实现其一表多功能的原理，体会复杂事物的简单原理。
情感、态度与价值观1、通过小组合作的方式培养学生的合作意识，永于探索、创新的精神。
2、通过规范的实验操作培养了学生对待科学严谨、认真的学习态度。
3、亲身制作出欧姆表，又体验了成功的乐趣，增强的自信心，培养了物理兴趣。
教学重点难点重点：欧姆表和多用电表的制作原理。
难点：理解欧姆表和多用电表的制作原理。
教学方法探究、讲授、讨论、练习教材分析“多用电表”是人教版高中物理选修3-1第二章第八节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，目的在于提高学生灵活运用所学知识解决实际问题的能力。
学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。
教学过程导入新课教师：多用电表是咱们生活中常用的工具，可以用来测量电压、电流、电阻，应用非常的广泛，我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，那么这节课咱们就来探究一下多用电表的原理。
