无压力管道闭水试验资料表格(带计算公式)

无压管道闭水试验记录试验对象：楼宇供水系统主干管道试验日期：xxxx年xx月xx日试验地点：xxxx楼宇试验仪器：压力表、水表、线尺、温度计等一、试验准备1.检查主干管道的安装质量，确保管路无损、无渗漏。

2.准备好试验仪器，并对其进行校准和检查。

3.关闭所有阀门，确保主干管道是与供水系统完全隔离的状态。

4.检查各连接处的密封，并进行必要的修补。

二、试验过程1.充水：将主干管道与水源连接，逐渐开启供水阀门，缓慢灌水至流速较快，同时保持其中一时间（如10分钟）后水流稳定。

2.定压：关闭水源进水阀，滑动卡尺测量稳定时流经的流量，用压力表测量此时的压力，记录下来。

第1次测量结果：流量：______m³/h压力：______ Mpa自动计算：管道容积=稳定时流量×时间3.观察：观察试验期间主干管道是否有渗漏现象，包括接口处和管道本体，记录下来。

渗漏情况：______4.观察压力变化：定压后，每隔30分钟测量一次压力，并记录下来。

第2次测量结果：时间：______分钟压力：______ Mpa第3次测量结果：时间：______分钟压力：______ Mpa...5.执行时长：根据试验目的与规范要求，试验需持续一定时间，通常为2小时以上。

在此期间，观察管道是否发生渗漏，并记录下来。

三、试验结果1.试验水量：计算试验期间的总流量，并与管道容积进行比较，看是否有水量损失。

第1次测量结果：总流量：______m³水量损失：______m³(自动计算：水量损失率=水量损失/管道容积×100%)2.渗漏情况：根据观察记录，总结试验期间的渗漏情况。

渗漏位置：______渗漏原因：______3.压力变化：根据压力测量结果，分析试验期间管道内压力的变化。

压力变化情况：______四、试验结论根据试验结果，判断无压管道系统是否存在漏水问题，并给出评价和建议。

备注：1.在记录中可以根据试验情况增加或减少所需的项和格式。

闭水法试验
D.0.1闭水法试验应符合下列程序：
1 试验管段灌满水后浸泡时间不应少于24h；
2 试验水头应按本规范第9.3.4条的规定确定；
3 试验水头达规定水头时开始计时，观测管道的渗水量直至观测结束时，应不断地向试验管段内补水，保持试验水头恒定。

渗水量的观测时间不得小于30min；
4 实测渗水量应按下式计算：
q=W
T L
式中q——实测渗水量[L/(min*m)
w——补水量(L)；
T——实测渗水观测时间(min)；
L——试验管段的长度（m）；

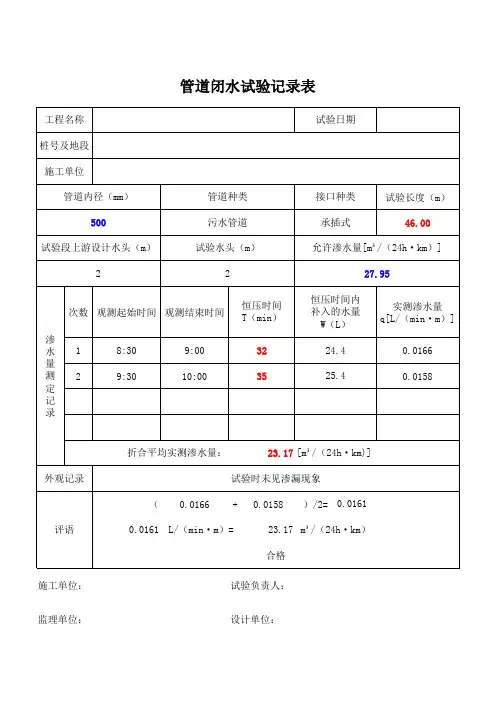

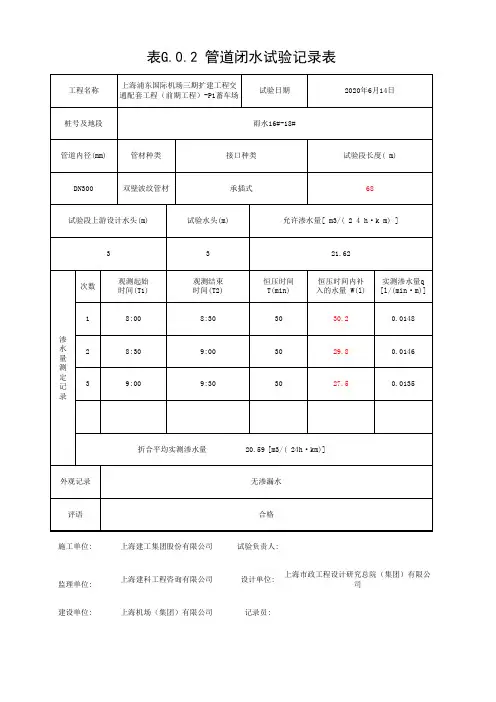

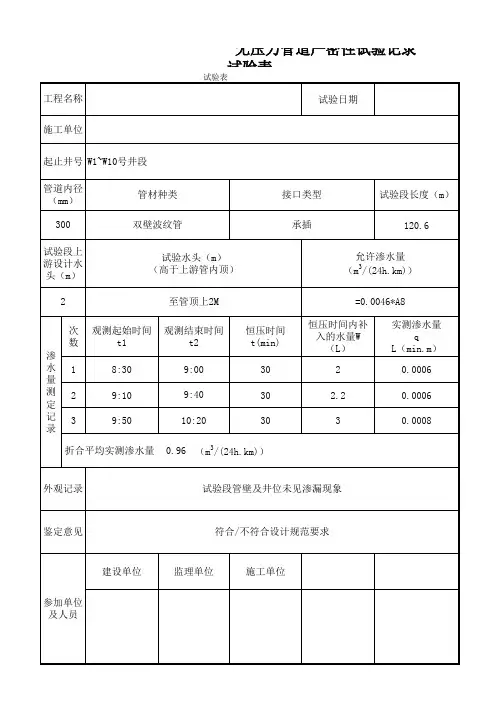

管道闭水试验记录表
施工单位：试验负责人：监理单位：设计单位：建设单位：记录员：。
