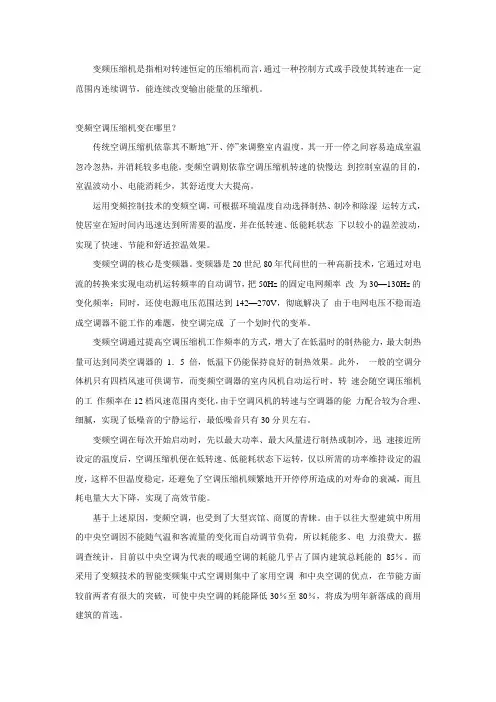

变频压缩机基础概念

变频压缩机是指相对转速恒定的压缩机而言，通过一种控制方式或手段使其转速在一定范围内连续调节，能连续改变输出能量的压缩机。

变频空调压缩机变在哪里？传统空调压缩机依靠其不断地“开、停”来调整室内温度，其一开一停之间容易造成室温忽冷忽热，并消耗较多电能。

变频空调则依靠空调压缩机转速的快慢达到控制室温的目的，室温波动小、电能消耗少，其舒适度大大提高。

运用变频控制技术的变频空调，可根据环境温度自动选择制热、制冷和除湿运转方式，使居室在短时间内迅速达到所需要的温度，并在低转速、低能耗状态下以较小的温差波动，实现了快速、节能和舒适控温效果。

变频空调的核心是变频器。

变频器是20世纪80年代问世的一种高新技术，它通过对电流的转换来实现电动机运转频率的自动调节，把50Hz的固定电网频率改为30—130Hz的变化频率；同时，还使电源电压范围达到142—270V，彻底解决了由于电网电压不稳而造成空调器不能工作的难题，使空调完成了一个划时代的变革。

变频空调通过提高空调压缩机工作频率的方式，增大了在低温时的制热能力，最大制热量可达到同类空调器的1．5倍，低温下仍能保持良好的制热效果。

此外，一般的空调分体机只有四档风速可供调节，而变频空调器的室内风机自动运行时，转速会随空调压缩机的工作频率在12档风速范围内变化，由于空调风机的转速与空调器的能力配合较为合理、细腻，实现了低噪音的宁静运行，最低噪音只有30分贝左右。

变频空调在每次开始启动时，先以最大功率、最大风量进行制热或制冷，迅速接近所设定的温度后，空调压缩机便在低转速、低能耗状态下运转，仅以所需的功率维持设定的温度，这样不但温度稳定，还避免了空调压缩机频繁地开开停停所造成的对寿命的衰减，而且耗电量大大下降，实现了高效节能。

基于上述原因，变频空调，也受到了大型宾馆、商厦的青睐。

由于以往大型建筑中所用的中央空调因不能随气温和客流量的变化而自动调节负荷，所以耗能多、电力浪费大。

据调查统计，目前以中央空调为代表的暖通空调的耗能几乎占了国内建筑总耗能的85％。

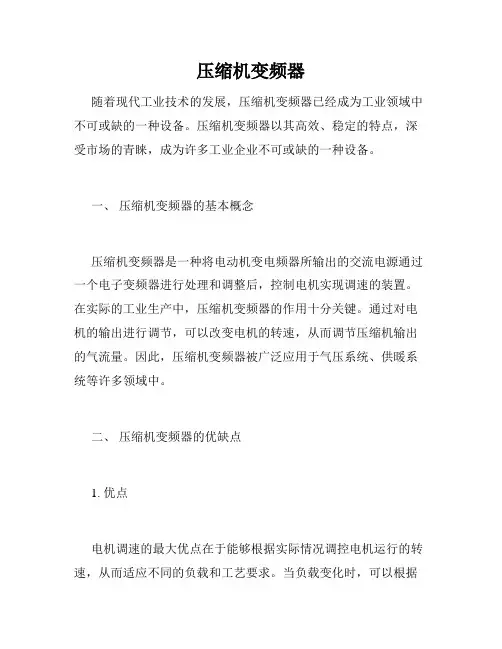

压缩机变频器随着现代工业技术的发展，压缩机变频器已经成为工业领域中不可或缺的一种设备。

压缩机变频器以其高效、稳定的特点，深受市场的青睐，成为许多工业企业不可或缺的一种设备。

一、压缩机变频器的基本概念压缩机变频器是一种将电动机变电频器所输出的交流电源通过一个电子变频器进行处理和调整后，控制电机实现调速的装置。

在实际的工业生产中，压缩机变频器的作用十分关键。

通过对电机的输出进行调节，可以改变电机的转速，从而调节压缩机输出的气流量。

因此，压缩机变频器被广泛应用于气压系统、供暖系统等许多领域中。

二、压缩机变频器的优缺点1. 优点电机调速的最大优点在于能够根据实际情况调控电机运行的转速，从而适应不同的负载和工艺要求。

当负载变化时，可以根据要求缓慢调整电机的转速，从而保证系统可以更加高效地运行。

同时，压缩机变频器还可以实现软启动和减速，减小了对供电系统的冲击，延长了设备的寿命。

2. 缺点压缩机变频器的使用成本较高，需要进行一系列的安装和维护工作，增加了企业的投资成本。

同时，在使用过程中，技术问题和设备故障的处理也需要花费大量的时间和人力成本。

三、压缩机变频器的应用场合压缩机变频器广泛应用于气压系统、供暖系统、空调等领域中。

在气压系统中，压缩机变频器可以根据不同的气体需求和负载，控制气压的输出，在保证系统运行稳定的同时，实现能源节约和环保目标。

在供暖系统中，压缩机变频器可以控制输送热能的流量，实现能源的高效利用和节约。

在空调系统中，通过调节压缩机变频器的输出频率，可以有效减少空调系统的启动电流，在节约能源的同时，保证了系统的稳定运行。

四、压缩机变频器的维护与保养对于企业来说，准确的维护和保养压缩机变频器是非常重要的。

对于设备的日常维护，首先要做好定期的检查工作，以防设备出现故障或损坏。

另外，应当选择正规、专业的维修服务，对设备进行定期保养和检修。

总之，压缩机变频器在工业应用中扮演着十分重要的角色。

通过准确的控制和调节，能够实现高效节能的目标，同时保证了工业生产的安全性和可靠性。

空调用压缩机变频驱动原理压缩机是空调系统中最核心的组件之一，它的工作原理对于空调的制冷效果和能源消耗有着重要的影响。

压缩机变频驱动技术是近年来空调行业的重要发展方向之一，它能够提高空调系统的效能和稳定性，实现更高的能效比。

下面将详细介绍压缩机变频驱动的原理。

一、传统固定频率压缩机的工作原理传统的压缩机是采用固定频率的驱动方式，也称为定频压缩机。

它的工作原理是通过电机驱动压缩机的转子旋转，将低温、低压的气体吸入，经过压缩后输出高温、高压的气体。

由于电机的转速是固定的，所以输出的冷媒流量和压力也是固定的。

二、压缩机变频驱动的原理压缩机变频驱动技术是一种通过改变电机转速来控制压缩机工作的技术。

它能够根据需求实时调整压缩机的运行速度，从而实现精准调节制冷量和能耗的目的。

1.驱动系统压缩机变频驱动系统由电机、变频器和控制器组成。

变频器是控制电机转速的关键设备，它可以调节电流频率以改变电机的转速。

控制器负责接收温度和湿度等传感器的信号，根据预设的参数输出对应的变频器控制信号，实现压缩机转速的调节。

变频驱动采用的是调制技术，通过调整输出电压的频率和幅度来控制电机的转速。

变频器采用PWM（脉宽调制）技术，将输入的直流电压转换为可调频率的交流电压，然后供给给定的电机。

在压缩机的工作过程中，变频器会通过控制器接收到需要的冷量和制冷能力，根据需求实时调整输出频率，从而控制压缩机转速的改变。

当需要提供更大的冷量时，变频器会提高输出频率，增加压缩机的转速。

相反，当需求量较小时，变频器会降低输出频率，降低压缩机的转速。

3.变频调速的优势压缩机变频驱动的最大优势是能够根据实际需求动态调整制冷量，实现能源的最优利用。

相对于固定频率压缩机，变频驱动有以下几个优点：-节能：因为变频驱动可以根据需求来调整压缩机转速，避免了过高或过低的制冷量输出，从而减少不必要的能源消耗；-精准调节：通过变频调速技术，可以精确调节制冷量和制热量，提高空调系统的稳定性和温度控制精度；-噪音低：变频驱动可以降低压缩机的转速，减少噪音的产生，提高室内的舒适度；-延长压缩机寿命：变频驱动可以减少启停次数，降低压缩机的磨损，延长其使用寿命。

变频空调基本知识.. 变频空调电控基本知识1、基本概念2、变频空调的优势及缺点3、变频空调电控原理4、变频电控关键器件简介5、变频空调功能简介及故障判别6、变频空调新产品展望7、变频空调⾯临的问题.⼀、基本概念1、常规空调（定频空调）▲使⽤⼀般的定频压缩机▲压缩机运⾏频率是固定的50Hz或60Hz▲输出的制冷、制热能⼒恒定▲控制⽅式简单，使⽤继电器、压缩机启动电容进⾏控制及启动控制电路图：零线2、变频空调▲使⽤变频压缩机（⼜分为三相交流感应式异步电动机、⽆刷直流电机和永磁同步交流电机等）▲压缩机运⾏频率在20Hz～130Hz之间可调▲输出的制冷、制热能⼒根据运⾏频率变化⽽变化▲控制⽅式复杂，需要专⽤的变频驱动电路及相应的驱动控制芯⽚..变频空调控制电路框架：变频压缩机控制原理：变频压缩机依据原理：n=60f(1-s)/p(n—压缩机转速，f—压缩机供电频率，p—电机极对数，s—转差率)通过改变压缩机的供电频率f，在p与s不变的情况下，压缩机运转速度n 就会跟随供电频率f的变化⽽变化。

3、交流变频空调▲压缩机采⽤三相交流感应式异步电动机；▲驱动电压采⽤交－直－交变换⽅式；▲驱动⽅式采⽤电压空间⽮量控制⽅式；▲压缩机运⾏频率根据驱动电压的变化⽽变化，形成V－F对应曲线。

4、直流变频空调▲压缩机采⽤⽆刷直流电机（或永磁同步交流电机）；▲⽆刷直流电机绕组采取分布卷绕制⽅式；永磁同步交流电机绕组采取集中卷绕制⽅式；▲驱动电压也是采⽤交－直－交变换⽅式；▲驱动⽅式采⽤⽅波驱动⽅式（分布卷）及正弦波驱动⽅式（集中卷）；▲需要进⾏位置检测并进⾏电⼦换相。

5、全直流变频空调... 压缩机采⽤直流变频压缩机，室内外风机均使⽤⽆刷直流电机，简称3D空调，也有室内风机或室外风机是普通交流电机的。

全直流变频空调的⽬的是省电、节能，提⾼能效⽐，同时直流电机的性能⽐普通交流电机要好，如启动⼒矩⼤、噪⾳低等。

直流电机的控制电路复杂，控制不当电机易烧坏，因此质量风险⽐传统的交流电机要⼤，且价格昂贵。

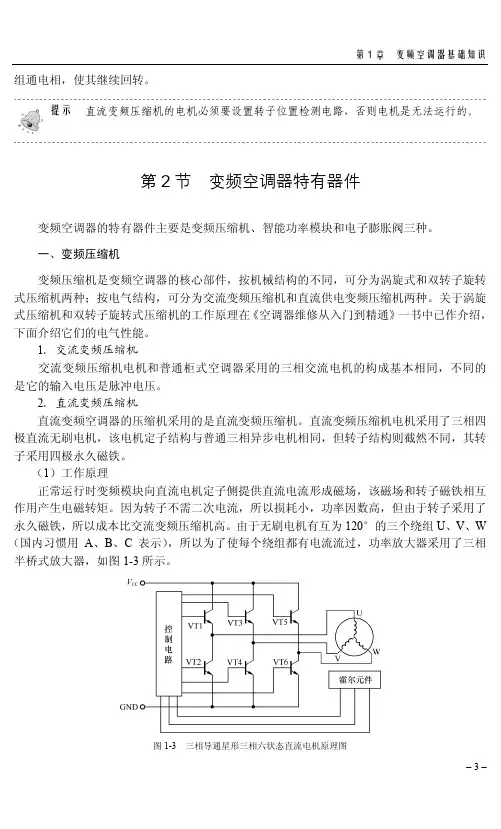

第1章 变频空调器基础知识
– 3 – 组通电相，使其继续回转。

提示 直流变频压缩机的电机必须要设置转子位置检测电路，否则电机是无法运行的。

第2节 变频空调器特有器件
变频空调器的特有器件主要是变频压缩机、智能功率模块和电子膨胀阀三种。

一、变频压缩机
变频压缩机是变频空调器的核心部件，按机械结构的不同，可分为涡旋式和双转子旋转式压缩机两种；按电气结构，可分为交流变频压缩机和直流供电变频压缩机两种。

关于涡旋式压缩机和双转子旋转式压缩机的工作原理在《空调器维修从入门到精通》一书中已作介绍，下面介绍它们的电气性能。

1．交流变频压缩机
交流变频压缩机电机和普通柜式空调器采用的三相交流电机的构成基本相同，不同的是它的输入电压是脉冲电压。

2．直流变频压缩机
直流变频空调器的压缩机采用的是直流变频压缩机。

直流变频压缩机电机采用了三相四极直流无刷电机，该电机定子结构与普通三相异步电机相同，但转子结构则截然不同，其转子采用四极永久磁铁。

（1）工作原理
正常运行时变频模块向直流电机定子侧提供直流电流形成磁场，该磁场和转子磁铁相互作用产生电磁转矩。

因为转子不需二次电流，所以损耗小，功率因数高，但由于转子采用了永久磁铁，所以成本比交流变频压缩机高。

由于无刷电机有互为120°的三个绕组U 、V 、W （国内习惯用A 、B 、C 表示），所以为了使每个绕组都有电流流过，功率放大器采用了三相半桥式放大器，如图1-3所示。

图1-3 三相导通星形三相六状态直流电机原理图。

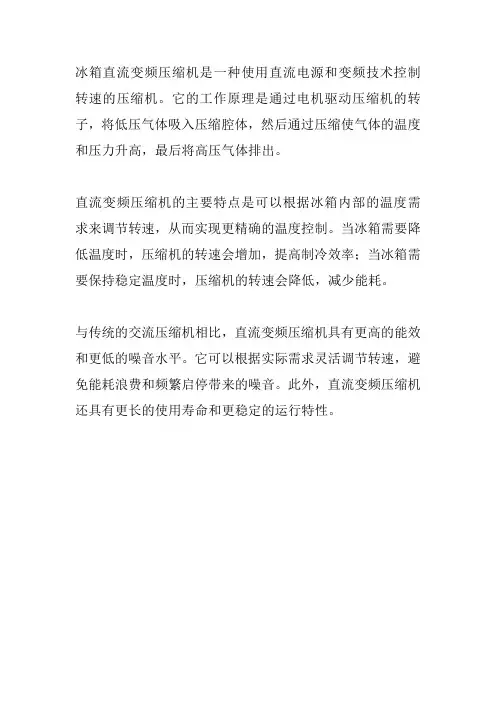

冰箱直流变频压缩机是一种使用直流电源和变频技术控制转速的压缩机。

它的工作原理是通过电机驱动压缩机的转子，将低压气体吸入压缩腔体，然后通过压缩使气体的温度和压力升高，最后将高压气体排出。

直流变频压缩机的主要特点是可以根据冰箱内部的温度需求来调节转速，从而实现更精确的温度控制。

当冰箱需要降低温度时，压缩机的转速会增加，提高制冷效率；当冰箱需要保持稳定温度时，压缩机的转速会降低，减少能耗。

与传统的交流压缩机相比，直流变频压缩机具有更高的能效和更低的噪音水平。

它可以根据实际需求灵活调节转速，避免能耗浪费和频繁启停带来的噪音。

此外，直流变频压缩机还具有更长的使用寿命和更稳定的运行特性。

空调变频是什么空调变频技术是一种通过调整压缩机的转速来自动调节制冷或制热效果的先进技术，从而实现更高效、更节能的空调运行。

与传统的定频空调相比，空调变频技术在节能、舒适性和环保性方面都有较大的优势。

本文将详细介绍空调变频的原理、工作机制以及它带来的优势。

一、空调变频的原理和工作机制空调变频主要通过调整压缩机的运行频率来实现空调制冷或制热功率的调节。

其原理和工作机制如下：1. 变频压缩机控制空调变频主要通过调整压缩机的转速来控制制冷或制热效果。

传统的定频空调采用的是定速运行模式，而空调变频则采用了专门的变频压缩机来实现可调速运行。

变频压缩机可以根据实际的冷暖负荷情况，实时调节转速，从而使得空调系统运行在最佳状态，提高能效。

2. 温度传感器和控制器空调变频系统还配备了温度传感器和控制器，通过实时感知室内及室外温度，并根据预设的目标温度进行调控。

当空调需要进行制冷时，温度传感器检测到室内温度高于设定值时，将信号发送给控制器，控制器则调整变频压缩机的运行频率，使其按需输出制冷功率。

同样，当空调需要进行制热时，温度传感器检测到室内温度低于设定值时，将信号发送给控制器，控制器则调整变频压缩机的运行频率，使其按需输出制热功率。

二、空调变频的优势空调变频技术相较于传统的定频空调，带来了以下几方面的优势：1. 节能性能空调变频系统能够根据室内外温度的变化动态调整运行频率，因此它能够根据实际需求对冷暖负荷进行精确调控。

相比于定频空调，空调变频系统能够更好地适应不同的使用环境和季节需求，从而提高能效，并在同等制冷或制热效果下降低能耗。

根据一些实际应用数据统计，空调变频技术相较于传统定频空调节能比例可达到20%~50%。

2. 舒适性空调变频系统能够更为精细地调控室内温度，提供更加舒适的使用体验。

传统的定频空调在制冷过程中往往存在温度波动较大的问题，而空调变频系统通过实时调整运行频率，可以更加稳定地控制室内温度，避免温度的快速升高或下降，提供更加舒适的室内环境。
