广日电梯调试资料首先进行现场电气线路检查。

一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15`Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

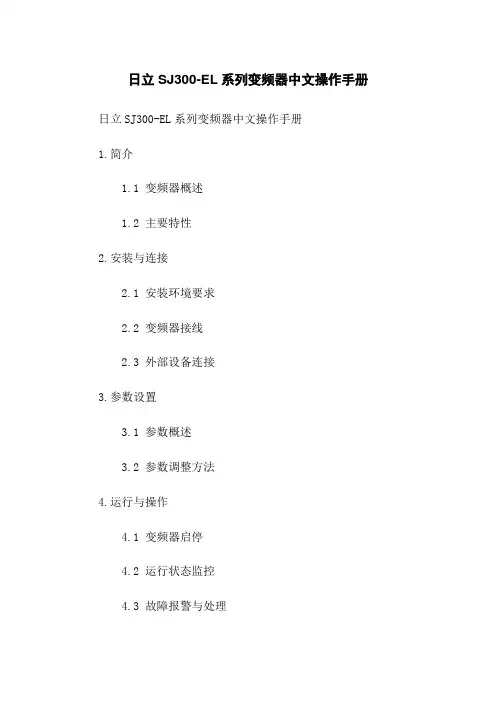

日立SJ300-EL系列变频器中文操作手册日立SJ300-EL系列变频器中文操作手册1.简介1.1 变频器概述1.2 主要特性2.安装与连接2.1 安装环境要求2.2 变频器接线2.3 外部设备连接3.参数设置3.1 参数概述3.2 参数调整方法4.运行与操作4.1 变频器启停4.2 运行状态监控4.3 故障报警与处理5.编程与调试5.1 编程概述5.2 编程步骤5.3 调试方法6.远程控制与通信6.1 远程控制方法6.2 通信设置7.维护与保养7.1 维护要求7.2 保养措施7.3 故障排除与维修8.附件8.1 SJ300-EL系列变频器安装图纸8.2 SJ300-EL系列变频器技术参数表9.法律名词及注释9.1 变频器：一种能够通过调整输送电力频率实现电动机转速控制的设备。

9.2 接线：将变频器与电动机及信号源进行正确的电气连接。

9.3 故障报警：变频器检测到异常情况后发出的警报信号。

9.4 编程：根据需要设置与控制变频器的参数。

9.5 通信设置：通过网络或其他通信方式连接变频器与外部设备，并进行相应的设置。

本文档涉及附件：1.SJ300-EL系列变频器安装图纸2.SJ300-EL系列变频器技术参数表本文所涉及的法律名词及注释：1.变频器：一种能够通过调整输送电力频率实现电动机转速控制的设备。

2.接线：将变频器与电动机及信号源进行正确的电气连接。

3.故障报警：变频器检测到异常情况后发出的警报信号。

4.编程：根据需要设置与控制变频器的参数。

5.通信设置：通过网络或其他通信方式连接变频器与外部设备，并进行相应的设置。

变频器怎么调试基本调试方法和步骤变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

想要变频器能够成功的应用到各种负载中,得到长期稳定的运行,必须进行相应的调试步骤才行。

一、变频器的空载通电验1、将变频器的接地端子接地。

2、将变频器的电源输入端子经过漏电保护开关接到电源上。

3、检查变频器显示窗出厂显示是否正常，如果不正确，应复位，否则要求退换。

4、熟悉变频器的操作键。

一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、“)等6个键，不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。

二、变频器带电机空载运行1、设置电机的功率、极数，要综合考虑变频器的工作电流。

2、设定变频器的最大输出频率、基频、设置转矩特性。

通用变频器均备有多条VPf曲线供用户选择，用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。

在异步电机变频调速系统中，转矩的控制较复杂。

在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持VPf为常数，则磁通将减小，进而减小了电机的输出转矩。

为此，在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

3、将变频器设置为自带的键盘操作模式，按运行键、停止键，观察电机是否能正常地启动、停止。

4、熟悉变频器运行发生故障时的保护代码，观察热保护继电器的出厂值，观察过载保护的设定值，需要时可以修改。

变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。

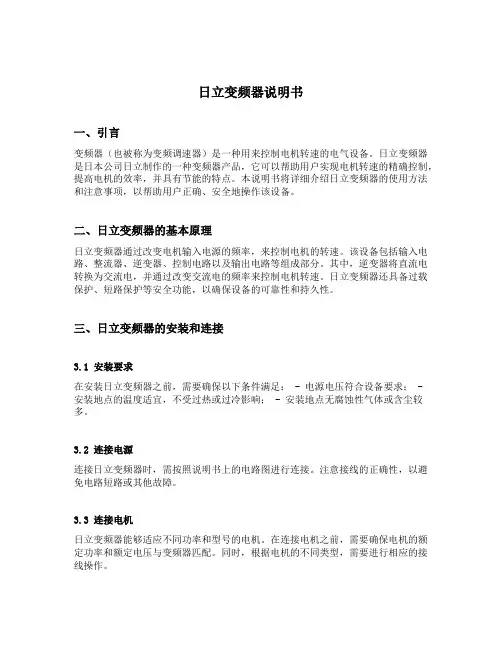

日立变频器说明书一、引言变频器（也被称为变频调速器）是一种用来控制电机转速的电气设备。
