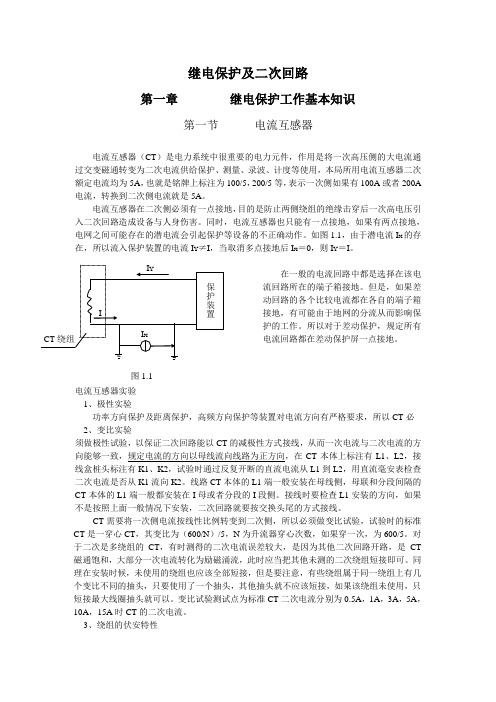

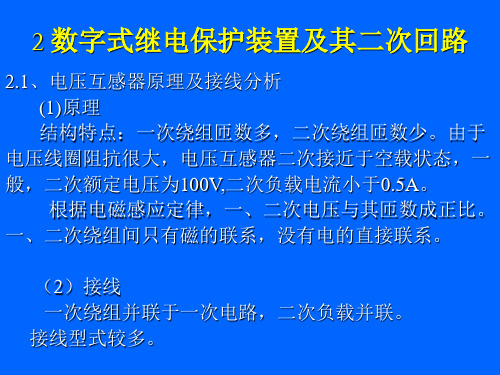

继电保护及二次回路第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。

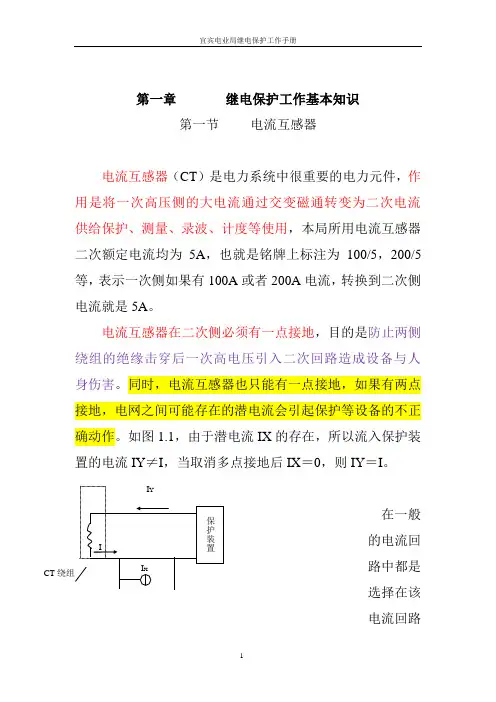

第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流IX的存在，所以流入保护装置的电流IY≠I，当取消多点接地后IX＝0，则IY＝I。
在一般的电流回路中都是CT选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
继电保护装置及二次回路电力供电系统包括发电、变电、输电、配电和用电等环节，成千上万的电气设备和数百千米或上千千米的线路组合在一起构成了复杂的系统。
由于自然条件和人为的影响(如雷电、暴雨、狂风、冰雹、误操作等)使得发生电气事故的可能性大量存在。
而电力供电系统又是一个统一的整体，一处发生事故就可能迅速扩大到其他地方。
例如，10kv中性点不接地系统，当一相金属性接地故障时，另两相对地电压就会升高，危胁整个电路上的电气设备。
另外，发生电气短路事故时，由于短路电流的热效应和电动力的作用，往往使电气设备遭到致命的破坏。
因此,电力供电系统必须保证安全可靠地运行，只有在此前提下才能谈到运行的经济性、合理性。
为了保证电力供电系统运行可靠，必须设置继电保护装置。
一、继电保护装置的任务(1) 电力供电系统的正常运行。
当电力供电系统发生异常运行时(如在中性点不直接接地的供电系统中，发生单相接地故障、变压器运行温度过高、油面下降等)，继电保护装置应准确地做出判断并发出相应的信号或警报，以便使值班人员得以及时发现，迅速处理，使之尽快恢复正常。
(2) 当电力供电系统中发生损坏设备或危及系统安全运行的故障时，继电保护装置应能立即动作，使故障部分的断路器掉闸，切除故障点，防止事故扩大,以确保系统中非故障部分继续正常供电。
(3) 继电保护装置还可以实现电力系统自动化和运动化，如自动重合闸、备用电源自动投入、遥控、遥测等。
二、对继电保护装置的基本要求(1) 动作选择性。
电力供电系统发生故障时,继电保护动作，但只切除系统中的故障部分，而其他非故障部分仍继续供电(图4 - 1)。
继电保护装置的选择性，是靠选择合适的继电保护类型和正确计算整定值,使各级继电保护很好地配合而实现的。
当确定了继电保护装置类型后，在整定值的配合上，通过设定不同的动作时限，可以使上级线路断路器继电保护动作时限比本级线路的断路器继电保护动作时限大一个时限级差Δt一般取0. 5s ~ 0. 7s。
直流母线电压监视装置原理图————————----—----—---—-—-—--—-—-—--——-—-———1直流绝缘监视装置——-——-—-—---—---——————------——-—-——-———--—-—-——-———-—--—-—1不同点接地危害图——--—---—--—-——--—-----——-——------—-————-——-—---—-—--—---—2带有灯光监视的断路器控制回路（电磁操动机构)----------——--—--—--3带有灯光监视的断路器控制回路（弹簧操动机构)——--——————-----————-5带有灯光监视的断路器控制回路(液压操动机构)-——----————-—-———-—6闪光装置接线图(由两个中间继电器构成）-----——---—--—-—----—-——--———8闪光装置接线图（由闪光继电器构成)——-—--—————--———-——-———-——-—-——----9中央复归能重复动作的事故信号装置原理图—-——-—-----——----—--———--9预告信号装置原理图—-—-—--——----—-——-—-—-----——-————-——-—--————-—————-—--11线路定时限过电流保护原理图-——-—--——--———-—-—-——-—————————--—--—-—-—-12 线路方向过电流保护原理图—--————-——--——-——--———--—--—--——--———--——-—-—13 线路三段式电流保护原理图-————-------——-——---—--------—-—-—------—-—--14线路三段式零序电流保护原理图——-—---—--———--—-—-—————----—-——-—————-15双回线的横联差动保护原理图——--—————--—------———-----—-—————--—-————-16双回线电流平衡保护原理图——-----—---——-————--——------————--—-———--—--—18变压器瓦斯保护原理图—-—-—-——---———-——-——--———-—---———----—-——---—---———19 双绕组变压器纵差保护原理图———-——-———-———-——--—--—-——---—————-—-——---20 三绕组变压器差动保护原理图———------——--—----———--—----—--——-————---—21变压器复合电压启动的过电流保护原理图-————--——-—-—--——-————-—-—-22单电源三绕组变压器过电流保护原理图——————---—-——-———---———--———--23变压器过零序电流保护原理图-———-—--—-———--—-———--——--------———----—--24变压器中性点直接接地零序电流保护和中性点间隙接地保-——--—24线路三相一次重合闸装置原理图-——--——-—----——-———--——--—---—-—-——-—--26自动按频率减负荷装置(LALF）原理图——----———---—-—---—--———-——-—--—29储能电容器组接线图--——-—--—-——------—-——---—--——---—--——————-—-——-—-———-29 小电流接地系统交流绝缘监视原理接线图—--——--——---—-----------—--29变压器强油循环风冷却器工作和备用电源自动切换回路图-——--—30变电站事故照明原理接线图——----——-—-————-----—-——-—-——-—-—--—--———--——31开关事故跳闸音响回路原理接线图—-—---——---——---———------—-————-—--—31二次回路展开图说明(10KV线路保护原理图)--——------—-—————--———-32直流回路展开图说明—-—--—---——---——-—-——-———-———————-—————-———--————---——331、图E—103为直流母线电压监视装置电路图，请说明其作用。
