数字式继电保护基础

继电保护发展的五个阶段一、继电保护的起步阶段继电保护是电力系统中保障设备安全和电网稳定运行的重要技术手段。

在继电保护的起步阶段，主要采用机械式继电器进行保护，这种继电器通过电流或电压的变化来感应故障，并通过机械连接实现跳闸动作。

然而，机械式继电器存在灵敏度低、动作速度慢、可靠性差等问题，且无法满足电力系统快速发展的需求。

二、电子式继电保护的发展随着电子技术的发展，电子式继电保护逐渐应用于电力系统。

电子式继电保护利用电子元器件实现信号的处理和判断，具有灵敏度高、动作速度快、可靠性强的特点。

电子式继电保护的出现极大地提高了电力系统的安全性和稳定性，有效地保护了电力设备的正常运行。

三、数字式继电保护的兴起随着计算机技术的飞速发展，数字式继电保护应运而生。

数字式继电保护采用数字信号处理技术，将电流、电压等模拟信号转化为数字信号进行处理和判断。

相比于电子式继电保护，数字式继电保护具有更高的抗干扰能力，更强的自诊断功能，并且可以进行远程通信和数据传输。

数字式继电保护的出现使得继电保护的功能得到了进一步的扩展，为电力系统的智能化发展奠定了基础。

四、继电保护与通信技术的融合随着通信技术的飞速发展，继电保护与通信技术开始融合。

通过网络通信和无线通信技术，继电保护设备可以实现远程监控和远程操作，大大提高了调试和维护的效率。

同时，继电保护设备之间的通信使得系统各部分能够相互协作，实现更高级别的保护策略，提高了电力系统的整体安全性和稳定性。

五、继电保护的智能化发展当前，继电保护正朝着智能化方向发展。

智能化继电保护设备通过引入人工智能和模糊控制等技术，实现对电力系统的智能分析和决策。

智能化继电保护设备具有自学习、自适应、自校正等特点，能够根据系统运行状态和故障特征进行自主判断和处理。

智能化继电保护的发展将进一步提高电力系统的安全性和可靠性，为电网的高效运行提供强有力的支持。

继电保护经历了起步阶段、电子式继电保护的发展、数字式继电保护的兴起、继电保护与通信技术的融合以及智能化发展这五个阶段。

继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。

）。

4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化,便可构成各种原理的继电保护。

此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

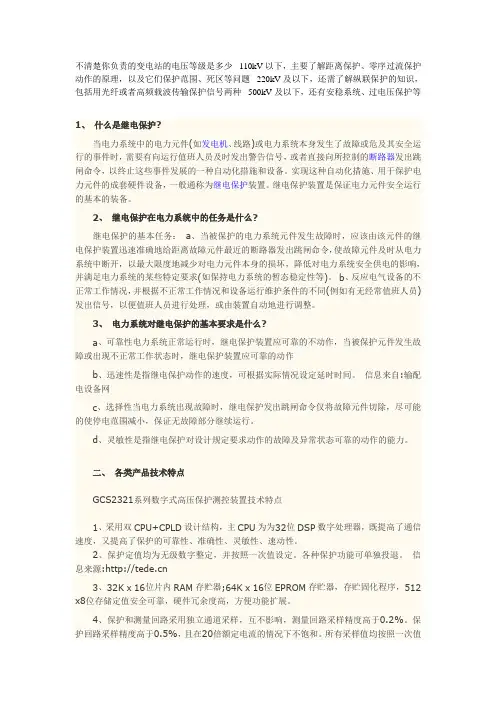

不清楚你负责的变电站的电压等级是多少 110kV以下，主要了解距离保护、零序过流保护动作的原理，以及它们保护范围、死区等问题 220kV及以下，还需了解纵联保护的知识，包括用光纤或者高频载波传输保护信号两种 500kV及以下，还有安稳系统、过电压保护等1、什么是继电保护?当电力系统中的电力元件(如发电机、线路)或电力系统本身发生了故障或危及其安全运行的事件时，需要有向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令，以终止这些事件发展的一种自动化措施和设备。

实现这种自动化措施、用于保护电力元件的成套硬件设备，一般通称为继电保护装置。

继电保护装置是保证电力元件安全运行的基本的装备。

2、继电保护在电力系统中的任务是什么?继电保护的基本任务：a、当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给距离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

b、反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整。

3、电力系统对继电保护的基本要求是什么?a、可靠性电力系统正常运行时，继电保护装置应可靠的不动作，当被保护元件发生故障或出现不正常工作状态时，继电保护装置应可靠的动作b、迅速性是指继电保护动作的速度，可根据实际情况设定延时时间。

信息来自:输配电设备网c、选择性当电力系统出现故障时，继电保护发出跳闸命令仅将故障元件切除，尽可能的使停电范围减小，保证无故障部分继续运行。

d、灵敏性是指继电保护对设计规定要求动作的故障及异常状态可靠的动作的能力。

二、各类产品技术特点GCS2321系列数字式高压保护测控装置技术特点1、采用双CPU+CPLD设计结构，主CPU为为32位DSP数字处理器，既提高了通信速度，又提高了保护的可靠性、准确性、灵敏性、速动性。

电力系统中的新型继电保护技术随着科技的不断进步和电力系统的快速发展，新型继电保护技术在电力系统的可靠性和安全性方面发挥着重要作用。

本文将讨论一些新型继电保护技术，包括数字式继电保护、智能继电保护和自适应保护等。

通过深入了解这些技术的原理和应用，我们可以更好地理解电力系统的保护机制，并为未来继电保护技术的发展提供一些思路。

数字式继电保护技术是目前电力系统中最常见的新型保护技术之一。

传统的继电保护设备通常是基于模拟电路工作的，而数字式继电保护技术采用数字信号处理的方法，可以实现更精确和可靠的保护功能。

数字式继电保护设备主要包括数字式继电保护装置和数字式继电保护终端。

数字式继电保护装置通过采集电力系统中的电流和电压信号，并利用数字信号处理技术进行计算和判断，从而实现对电力设备的保护。

数字式继电保护终端则用于与数字式继电保护装置进行通信和数据传输，实现对电力系统状态的监测和控制。

智能继电保护技术是另一种重要的新型继电保护技术。

智能继电保护设备具备自主判断和决策能力，可以根据电力系统的实际运行状态和故障情况实时调整保护参数和控制策略，从而实现对电力设备的精确保护。

智能继电保护设备通常基于人工智能、模糊逻辑和神经网络等技术实现。

它不仅可以提高电力系统的安全性和可靠性，还可以提高继电保护设备的自动化水平，减少运行和维护成本。

智能继电保护技术在电力系统中的应用前景非常广阔，其中一个重要的应用领域是智能配电网。

自适应保护技术是一种根据电力系统的运行状态和故障情况自动调整保护参数和控制策略的新型继电保护技术。

传统的继电保护设备通常采用固定的保护参数和控制策略，对于不同的故障情况和运行状态可能不够灵活和精确。

而自适应保护技术通过实时监测和分析电力系统的工作状态和故障情况，利用自适应算法和控制策略进行调整，从而实现对电力设备的精确保护。

自适应保护技术可以有效应对电力系统的复杂变化和恶劣环境，提高系统的抗干扰能力和适应能力。

继电保护发展的五个阶段一、传统继电保护阶段传统继电保护是指使用电气元件和机械部件实现的保护，其主要特点是使用电磁继电器作为信号处理元件。

在这个阶段，继电保护主要应用于电力系统的过电压、过电流等基本保护，保护装置种类较少，功能相对简单。

二、数字继电保护阶段数字继电保护是指基于微处理器技术的继电保护系统。

这一阶段的发展起源于20世纪80年代，随着微处理器技术的进步和成本的下降，数字继电保护迅速发展起来。

数字继电保护具有高精度、高可靠性和较强的抗干扰能力，能够实现更复杂的保护功能和故障信息的记录和通信。

1. 数字化信号处理数字化信号处理是数字继电保护的核心技术之一，它利用高速采样技术将模拟信号转换为数字信号，并通过数学算法实现故障检测和判别。

数字化信号处理的出现大大提高了继电保护的性能和可靠性。

2. 故障信息通信数字继电保护具有故障信息通信的能力，可以通过通信接口将故障信息传输给上位计算机或远动设备。

这一特点使得继电保护系统的监控和管理更加方便，同时也为电力系统的自动化运行提供了支持。

3. 通用硬件平台数字继电保护采用通用硬件平台，使得保护装置的硬件设备更加稳定和可靠。

同时，通用硬件平台也为系统的后续升级和扩展提供了可能。

三、智能继电保护阶段智能继电保护是指利用人工智能技术和模糊逻辑理论实现的继电保护系统。

在这一阶段，继电保护具备了自学习、自适应和自逻辑推演的能力，能够根据实时数据和历史数据进行故障判断和决策。

1. 人工智能技术应用智能继电保护利用人工智能技术实现对电力系统故障的精确诊断和智能决策。

基于神经网络、遗传算法等人工智能技术，智能继电保护能够更加准确、快速地判断故障类型和位置。

2. 模糊逻辑控制智能继电保护中的模糊逻辑控制理论可以处理电力系统中模糊、不确定的问题。

通过模糊逻辑的推理和决策，智能继电保护能够适应电力系统的复杂环境和不确定性。

3. 自适应保护策略智能继电保护具备自适应保护策略的能力，可以根据电力系统的运行状态实时调整保护参数和保护动作。

浅谈继电保护检修及数字化继电保护摘要：随着社会经济的快速发展，社会对电力需求也越来越大。

因此，保证电力系统的正常运行对于促进经济稳步快速发展是极为必要的。

然而，在电力系统中，继电保护技术和数字化继电保护技术是保障电力系统稳定运转的基础。

在电力系统不断改革发展的过程中，继电保护技术和数字化继电保护也在不断的更新。

继电保护检修和数字化继电保护是保证电力系统的正常运行的基础性措施。

因此，在平时工作人员需要对电力系统进行定期的检修和维护。

关键词：继电保护；维护检修；数字化电力在我国的国民经济中所占的是基础性的地位。

电力系统如果非正常稳定运行，所关涉的行业多之又多，可能会引起连锁反应，产生的负面效应不可估量。

所以要时刻保证电力系统的安全运行。

继电保护又是电力系统中最为重要的根本技术之一，关切到电力系统的安全。

在不断的技术更新之中，继电保护技术也在日益变革中被要求越来越高。

这是电力系统的要求，更是时代发展的要求。

1 继电保护技术的意义电力系统中，继电保护检修技术水平的高低代表着国家电力体统发展水平的高低。

该项技术在电力系统正常运行和发展中有着非常重要的作用。

在现代技术的要求下，整个电力系统的相关技术都进行了改革与创新，电力系统的高速发展直接促进继电保护技术的快速发展。

继电保护技术在日益创新改革和完善优化的电力系统技术的带动影响下，也面临着新的发展要求。

继电保护中的检修技术是其主要内容，继电保护技术的进步给继电保护装置带来完善与调整，进而使继电保护装置安全可靠地运行。

同时检修技术上的创新给继电保护下的检修水平提供了发展的空间。

电力系统离不开变电站这一组成要素，变电站的主要功能是接受分配电能，及时调整电压并变换电压，同时控制电流方向，它是整个配电工作和输电工作的交接点。

在变电站中使用数字技术不仅能够将采集、处理以及存储、传递和输出这一程序数字化，而且可以将变电站内所有的信息逐步科学合理化。

目前，我国变电站逐步从自动化变为数字化，电网日益智能化，因此电网开始呈现更大的兼容性和自愈性，进而提高电力系统工作的质量和效率，给经济和社会带来充分的电力支持。

继电保护发展的五个阶段继电保护是电力系统中非常重要的一环，它能够及时检测电力系统中的故障，并采取相应的措施，保障电力系统的安全稳定运行。

随着科技的不断发展，继电保护也经历了不同的阶段，下面将介绍继电保护发展的五个阶段。

第一阶段：机械式继电保护机械式继电保护是继电保护的最初形式，它主要依靠机械结构来实现对电力系统的保护。

这种继电保护具有结构简单、可靠性高等优点，但是由于其受到机械结构的限制，无法实现对电力系统的全面保护。

第二阶段：电磁式继电保护电磁式继电保护是在机械式继电保护的基础上发展起来的，它主要依靠电磁原理来实现对电力系统的保护。

这种继电保护具有结构简单、响应速度快等优点，但是由于其受到电磁原理的限制，无法实现对电力系统的精确保护。

第三阶段：静电式继电保护静电式继电保护是在电磁式继电保护的基础上发展起来的，它主要依靠静电原理来实现对电力系统的保护。

这种继电保护具有响应速度快、精度高等优点，但是由于其受到静电原理的限制，无法实现对电力系统的全面保护。

第四阶段：数字式继电保护数字式继电保护是在静电式继电保护的基础上发展起来的，它主要依靠数字技术来实现对电力系统的保护。

这种继电保护具有精度高、可靠性强等优点，能够实现对电力系统的全面保护，但是由于其需要大量的计算和存储资源，成本较高。

第五阶段：智能化继电保护智能化继电保护是在数字式继电保护的基础上发展起来的，它主要依靠人工智能技术来实现对电力系统的保护。

这种继电保护具有自学习、自适应等优点，能够实现对电力系统的精确保护，同时能够自动诊断故障并采取相应的措施，提高了电力系统的安全性和稳定性。

综上所述，随着科技的不断发展，继电保护也经历了不同的阶段，从机械式继电保护到智能化继电保护，每个阶段都有其独特的优点和局限性。

未来，随着科技的不断进步，继电保护将会更加智能化、自动化，为电力系统的安全稳定运行提供更加可靠的保障。
