停车场IC卡使用说明

深圳市联合智能卡有限公司

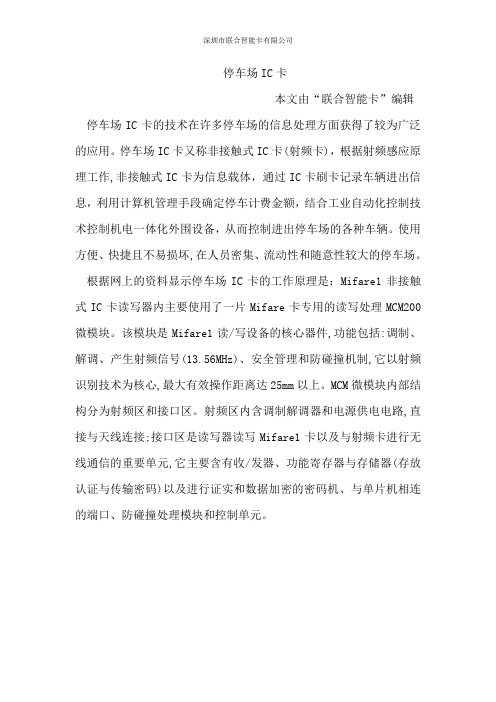

停车场IC卡
本文由“联合智能卡”编辑停车场IC卡的技术在许多停车场的信息处理方面获得了较为广泛的应用。

停车场IC卡又称非接触式IC卡(射频卡)，根据射频感应原理工作,非接触式IC卡为信息载体，通过IC卡刷卡记录车辆进出信息，利用计算机管理手段确定停车计费金额，结合工业自动化控制技术控制机电一体化外围设备，从而控制进出停车场的各种车辆。

使用方便、快捷且不易损坏,在人员密集、流动性和随意性较大的停车场。

根据网上的资料显示停车场IC卡的工作原理是：Mifare1非接触式IC卡读写器内主要使用了一片Mifare卡专用的读写处理MCM200微模块。

该模块是Mifare1读/写设备的核心器件,功能包括:调制、解调、产生射频信号(13.56MHz)、安全管理和防碰撞机制,它以射频识别技术为核心,最大有效操作距离达25mm以上。

MCM微模块内部结构分为射频区和接口区。

射频区内含调制解调器和电源供电电路,直接与天线连接;接口区是读写器读写Mifare1卡以及与射频卡进行无线通信的重要单元,它主要含有收/发器、功能寄存器与存储器(存放认证与传输密码)以及进行证实和数据加密的密码机、与单片机相连的端口、防碰撞处理模块和控制单元。

停车场管理系统使用手册深圳市披克科技有限公司SHENZHEN PEAKE TECHNOLOGY CO., LTD.第一章系统简介停车场管理系统简介停车场管理系统是非接触式IC卡技术应用一卡通系统之一，该系统集非接触式IC卡技术、计算机网络、视频监控、图象识别处理及自动控制技术于一体。

实现了停车场(库)的全自动化管理，包括车辆出入控制、车型、车牌校对、车位检索、引导、停车费用收取等自动管理。

具有套餐卡、临时卡、特权卡、管理卡等各种收费管理方式，具有自动出卡或自动出纸票、中英文LED显示、语音提示、对讲系统、车牌识别、图象对比、自动起落闸、防闸车、防闸人等功能。

长距离微波卡可实现无人值守，车辆通行时不需打开车窗，自动读卡开启道闸。

车位引导系统利用超声波检测器检测车位使用情况，实时告知空闲车位的位置及指引停车路线。

广泛应用于智能大厦、智能小区的各种场合。

停车场管理系统组成标准停车场管理系统由入口机、出口机、电动道闸、车辆检测器、压力电波、摄像机、射灯、图像采集卡、停车场系统管理软件等组成。

入口机包含读卡器、控制器、信息显示屏、对讲分机、语音提示、车辆检测器、自动出卡机或出票机等出口机包含读卡器、控制器、信息显示屏、对讲分机、语音提示、车辆检测器、自动收卡机等，如下图所示：（1）读卡器读取IC卡的卡号、出入场时间等信息，送入控制器◆临时卡选择短距离非接触式IC卡读卡器，读卡距离不小于5cm◆长期卡可远距离微波读卡器，感应距离为3-4米或以上（2）停车场控制器接收来自读卡器的IC卡信息，存储权限及各种信息记录，做出判断，控制输出开闸、显示等信号，并完成控制器与电脑之间的信息交换（包括上传相关信息至电脑及从电脑下载数据至控制器）。

（3）电动道闸用于阻挡无权限的车辆、放行有效车辆（4）车辆检测器及地感线圈自动检测车辆的有无，实现道闸自动落杆以及相关操作信息（5）压力电波（可选）利用压力传感器检测车辆和行人，达到对人、车的安全要求（6）自动出卡机(可选)对于入口临时卡的发放，自动弹出临时车使用的IC卡（7）自动收卡机(可选)对于出口临时卡在管理中心缴完费之后，在无人值守的出口通过收卡机识别已缴费的临时卡自动放行并回收卡片（8）自动出票机(可选)对于入口临时票的发放，自动打印出临时车使用的条码票据（9）信息显示屏显示时间、收费金额、卡有效期、车位以及停车场其他相关信息（10）语音系统提示车辆进出场的读卡操作、收费等，如正常操作可提示请读卡、收费金额、有效期等相关信息，误操作或非法操作作出相应提示（11）对讲系统在管理中心安装对讲主机，各出入口安装对讲分机，保证各出入口和管理中心的联络（12）摄像机自动摄取车辆外型、颜色、车牌号码等图像信息，出场时将出口摄取的车辆图象与入口图象进行比较，信息一致时，车辆放行，确保车辆安全（13）发卡机读写IC卡内信息（14）HUB（或网络扩展器）TCP/IP网络控制器通过网络交换机或HUB实现互联及连接服务器，而RS-485/422控制器则通过网络扩展器（RS-485/422转换成RS-232）连接服务器（15）系统管理软件通过软件实现停车场系统相关功能（如控制进出、收费、图像对比、授权、统计管理）停车场管理系统结构及功能1.3.1停车场管理系统结构1.3.2停车场管理系统功能◆软件的人机界面友好，易于操作，具有较强的抗外界干扰能力；◆在系统脱机、联网时，系统软件能够自动侦测，自动调整运行；◆可对用户权限、用户档案、操作密码、系统日志、记录保留时间等进行管理和更改；◆能自动记录操作员操作日志，包括：操作员编号、操作员姓名、操作类型、操作时间、操作对象、操作内容、操作结果；◆可设置参数包括停车场的车位数量、停车场名称、地址、出入口数量、收费规则等。

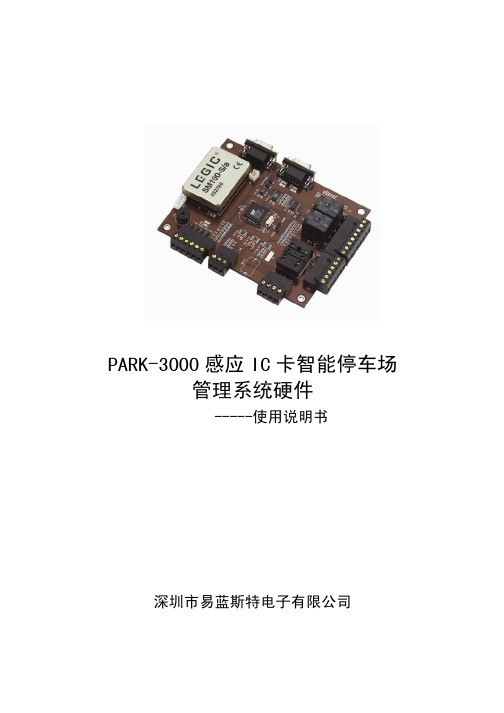

PARK-3000感应IC卡智能停车场管理系统硬件-----使用说明书深圳市易蓝斯特电子有限公司目 录第一章智能停车场系统简介 (3)第二章智能停车场系统简介 (10)第三章输入和输出点介绍 (13)第四章对讲系统 (14)第五章系统安装操作 (15)第六章故障诊断及排除 (17)附：道闸英文装配说明书一份第一章智能停车场系统简介随着科技的进步和人类文明的发展，智能停车场管理系统在住宅小区、大厦、机关单位的应用越来越普遍。

而人们对停车场管理的要求也越来越高，从手动停车场到遥控停车场、接触式IC卡停车场，直到现在的非常接触式感应IC卡停车场。

档次越来越高，智能化程度也越来越高，使用更加方便快捷，也给人类的生活带来了方便和快乐。

非接触式感应IC卡停车场不仅提高了现代人类的工作效率，也大大的节约了人力物力，降低了公司的运营成本，并使得整个管理系统安全可靠。

PARK-3000感应式IC卡停车场系统采用感应IC卡读感技术开发研帛而成，它将机械、电子自动化设备、计算机以及智能IC卡技术有机的结合起来，从而对各类出入车辆进行有效的管理。

PARK-3000智能停车场系统采用远距离读感技术，最远读感距离可达到此为止2.5米，出入车辆司机不用下车，也不用将卡从车上拿出，读感器能自动探测到车上的永久卡或临时卡，并由停车场控制器判断其有效性，出入车辆凭已设置好的权限出入停车场。

PARK-3000智能停车场系统由读感器、PARK-3000停车场控制器、道闸、车辆感应器、摄像头、图像捕捉卡和管理软件等部分组成，整个系统结构紧凑，性能稳定，并带有图像对比功能。

这种系统有助于公司企业、政府机关等对于内部车辆和外来车辆的进出进行现代化的管理，对加强企业的管理力度和提高公司的形象有较大的帮助。

系统组成入口部分：------PCU3200停车场控制器------远距离读感器（防水）------自动出票机------自动道闸------地感线圈、车辆感应器------高清晰度彩色摄像机、自动变焦镜头------对讲机系统出口部分：------PCU3200停车场控制器------远距离读感器（防水）------自动动闸------地感线圈、车辆感应器------高清晰度彩色摄像机、自动变焦镜头------对讲机系统收费岗亭或监控中心：------停车场管理软件------图像捕捉卡------对讲机系统------多窜口卡图一PARK-3000智能停车场结构图出入停车场的车辆，从停车的性质上来分有两种：固定车位和临时车位。

龙禧硅谷广场停车卡 - 短期卡
停车卡使用须知
●使用本卡时请平行靠近设备感应区，听到“嘀”声后，道闸打开，便可进入。

●本卡不能靠近磁场较强的地方（如电视、手机等），否则消磁将无法使用。

●本卡如丢失或损坏，将收取工本费RBM50元/张。

●本卡不含任何车辆管理及保险费。

●本卡的其它未尽事宜，请参照“杭州福朋喜来登酒店停车场管理规定”。

龙禧硅谷广场停车卡- 长期卡
停车卡使用须知
●请将此卡置于车前挡风玻璃左处，慢速行驶至设备感应区内，道闸打开，便可进入。

●此卡为智能识别卡，请远离干扰源（手机等），避免不能正常使用。

●此卡如丢失或损坏，将收取工本费RBM 150元/张。

●此卡不含任何车辆管理及保险费。

●此卡片的其它未尽事宜，请参照“杭州福朋喜来登酒店停车场管理规定”。

金地物业停车场IC卡操作使用规程一、前言目的：规范停车场IC卡的使用，确保车辆进出安全有序。

适用范围：适用于金地物业所有停车场的IC卡操作。

二、IC卡概述定义：IC卡是一种智能卡，用于车辆进出停车场的身份识别和计费。

功能：车辆进出记录、计费、安全控制等。

三、IC卡的发放与管理发放对象：业主、租户、访客等。

申请流程：业主或租户需提供相关证明，到物业服务中心申请。

管理规定：IC卡不得转借他人使用，如有遗失应立即报失。

四、IC卡的操作流程进停车场：车辆到达入口，将IC卡置于读卡器前，系统识别后自动开启闸杆。

出停车场：车辆到达出口，再次将IC卡置于读卡器前，系统计算停车费用并放行。

五、IC卡的充值与查询充值地点：物业服务中心。

查询方式：可通过物业服务中心或自助查询机查询余额和交易记录。

六、IC卡的维护与更换维护：保持IC卡清洁，避免高温、潮湿环境。

更换：IC卡损坏或无法使用时，需到物业服务中心办理更换。

七、异常情况处理读卡失败：检查IC卡是否正确放置，如多次失败，联系物业人员。

系统故障：如遇系统故障，物业人员将手动操作闸杆，确保车辆通行。

八、安全与保密安全使用：不得使用非法手段破解IC卡系统。

保密原则：物业人员应保护业主信息，不得泄露。

九、违规处理违规行为：包括但不限于转借IC卡、破坏IC卡系统等。

处理措施：根据违规情况，物业有权收回IC卡，并采取相应处罚。

十、培训与宣传培训：定期对物业人员进行IC卡系统操作培训。

宣传：通过公告、宣传册等方式，向业主和访客普及IC卡使用知识。

十一、监督与改进监督：物业应定期检查IC卡系统运行情况，确保安全有效。

改进：根据业主反馈和系统运行情况，不断优化IC卡使用流程。

十二、附录附录A：IC卡申请表。

附录B：IC卡充值记录表。

附录C：IC卡异常情况处理流程图。

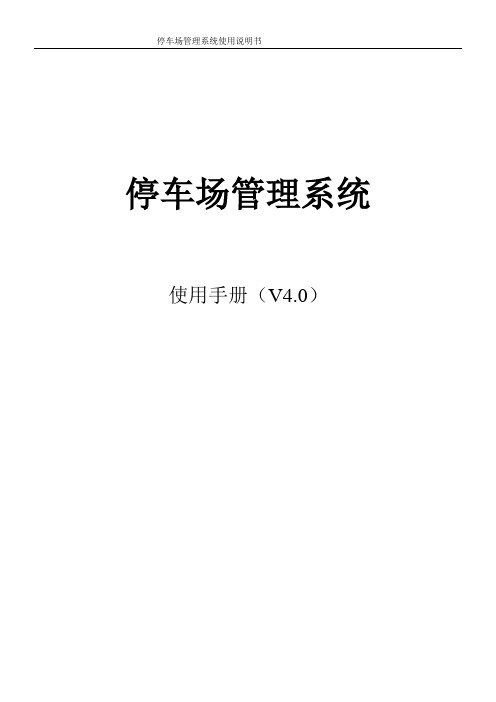

停车场管理系统使用说明书停车场管理系统使用手册（V4.0）目录一、简介--------------------------------------- 3二、系统拓朴图--------------------------------- 4三、系统安装----------------------------------- 53.1、设备安装位置管线图------------------------------- 5 3.2、道闸安装规范------------------------------------- 6 3.3、控制机安装规范----------------------------------- 63.4、地感线圈施工规范--------------------------------- 6四、系统功能----------------------------------- 9五、系统接线图-------------------------------- 11六、硬件功能设置------------------------------ 12七、软件使用说明------------------------------ 131、系统配置要求-------------------------------------- 132、安装步骤：---------------------------------------- 13⑴数据库的安装： --------------------------------------------------------------------------------- 13⑵系统管理软件的安装方法: ------------------------------------------------------------------- 16⑶数据库的建立—软件自动创建： ----------------------------------------------------------- 21⑷数据库的建立—在SQL数据库中手工创建：------------------------------------------- 223、管理软件的配置：---------------------------------- 26①软件狗的配置： --------------------------------------------------------------------------------- 26②软件与数据库的连接配置：----------------------------------------- 错误！未定义书签。

IC卡使用操作说明1、进入充值服务卡界面，进行发卡操作。

将新卡放在IC卡读卡器上面，点击“发卡”按钮，系统跳出界面“充值服务卡信息”。

2、点击界面上车牌后面的小按钮“…”，进入客户信息查找界面。

3、双击选中客户后，确定客户后，输入工时优惠、材料优惠信息。

4、点击保存按钮，系统提示“充值服务卡信息保存成功！”5、设置“钱换积分”系数，在参数中设置“钱换积分”，在客户信息-车辆信息-积分信息中设置“钱换积分”。

以参数中的“钱换积分”为主，如果参数没有设置，则参考车辆信息中的“钱换积分”值。

6、进入车辆维修界面：7、新开委托书，将IC卡放在读卡器上，点击车牌号后面的“卡”字。

8、系统自动将车牌信息拷入：9、进入维修项目界面选择维修项目。

10、进入领料处理界面进行领料操作：11、进入车辆维修界面进行完工审查：12、选择总检员，完成完工审查。

13、进入车辆结算界面，打开要结算的单子：14、点击结算界面“充值卡”按钮，系统自动读取IC卡信息。

15、费用明细上的工时折扣优惠和材料折扣优惠重新获取，取了参数中折扣、客户折扣、会员折扣、IC卡上折扣的最大值。

16、确认结算委托书即可。

17、进入客户信息界面：18、点击“充值服务卡”，可以查看客户IC卡信息，发现客户的积分已经累计。

19、查找到客户信息，打开车辆信息，切换到积分界面，查看明细的积分信息。

20、使用IC卡的积分，先设置参数“积分换钱系数”。

21、进入车辆维修界面：22、新开委托书，将IC卡放在读卡器上，点击车牌号后面的“卡”字。

23、系统自动将车牌信息拷入：24、进入维修项目界面选择维修项目。

25、进入领料处理界面进行领料操作：26、进入车辆维修界面进行完工审查：27、选择总检员，完成完工审查。

28、进入车辆结算界面，打开要结算的单子：29、点击结算界面“充值卡”按钮，系统自动读取IC卡信息。

30、查看费用明细界面的可用积分，并输入要使用的积分。

31、结算委托书。

立体车库IC卡使用须知
1、本卡经注册授权后可控制立体停车设备，业主请随身携带，要妥善保管，存取车时使用。

2、本卡不能折弯或放置在高温处，不得转借、伪造、涂改，不可尝试改变其外观、结构，以免影响您的正常使用。

3、进入车场，用户要服从车场管理员指挥。

在存取车时要密切观察设备运行状况，如有意外请及时按下“急停”按钮，并请管理员来协助完成存取车。

4、若不慎遗失此卡，请及时到物业管理处办理补登手续。

5、拾获本卡，请您交还物业管理处。

本卡最终解释权归物业管理处所有。

“微功耗、IC卡式道路泊车自动计时收费机”使用说明
本产品的使用十分简单，用户的操作仅仅是插卡而已。

步骤如下所示：
1 用户将IC卡插入收费机中，收费机判断IC卡是否合法有
效、卡中金额是否足够等。

若IC卡不符合要求，收费机进
行错误显示；若IC卡符合要求，收费机记录IC卡编号，并
对IC卡进行防恶意支付处理后，显示绿灯，用户可将卡取
出。

2 收费机进入计时状态。

3 用户结束停车时将IC卡插入收费机进行结算。

收费机核
对IC卡编号，若编号相符，则对IC卡解除防恶意支付处理，
并按停车时间扣除卡内金额，显示绿灯，用户再将卡取出。

* IC卡编号：对于SLE4428等型号的IC卡，每一张卡都有一个全球唯一确定的编号，利用此编号可以对IC卡进行唯一性判别。

* 防恶意支付处理：为了防止个别用户透支、不进行结算等恶意行为，收费机在用户第一次插卡启动时，检查IC卡是否有效，卡内金额是否足够等各项条件是否符合要求。

若条件相符，收费机记录下IC卡的编号，并将IC卡内的某一标志字段置为无效，若用户不使用此IC卡到同一台收费机结算，此卡即为废卡，无法再用。

当用户正常结算时，收费机核对IC卡编号相符，再将标志字段置为有效，扣除结算金额，此卡方可再次使用。

用户手册（控制机主控板版本号：TC0310 V4.0）目录第一章产品介绍 (3)1、系统简介 (3)2、性能参数 (3)第二章控制机主控板说明 (3)1、停车场主控制板简图 (3)2.拨码开关S1说明 (4)第三章、道闸控制板说明 (5)第四章系统接线说明 (5)1、主控板与道闸板接线方法（协议控制道闸方式） (5)2、主控板与道闸板接线方法（电平控制道闸方式） (6)3、主控板与收费电脑通讯接线方法 (6)第五章、系统设备的安装 (6)1、出入口机和道闸的安装位置 (6)2、摄像机的安装位置（若无图像对比功能，则不需考虑该项） (7)3、岗亭的安装位置 (7)4、管线铺设 (7)第六章、设备调试 (7)1、检查电源线路 (7)2、道闸的调试 (7)3、控制机的调试 (7)4、收费电脑系统的调试 (7)第七章常见故障及分析处理 (8)1、出卡机不出卡 (8)2、出卡机连续出卡 (8)3、控制机不读卡 (8)4、读卡出错的提示信息 (8)5、读卡但不开闸 (8)6、过车后不落闸 (9)7、蜂鸣器声音提示说明 (9)8、系统操作延时说明 (9)9、LED指示灯状态说明 (9)第八章工程图 (10)第一章产品介绍1、系统简介非接触式IC卡停车场管理系统以非接触式IC卡作为车辆出入停车场凭证。

具有唯一序列号的ＩＣ卡，该序列号不能更改，操作时采用双向验证机制和多重加密技术，唯一识别，无法伪造仿制。

用了当今主流RC500读卡芯片，能快速读卡。

道闸根据车辆的通行情况自动升起和降落，并具有防砸车功能。

将先进的IC卡识别技术和高速的视频图象存储比较相结合，采用高速摄像监控，实时记录车型和车牌，由操作人员对进出的车辆进行图象对比，有效地防止了车辆在停车场的失窃。

停车收费由电脑统计和确认，杜绝了人为操作引起的失误和作弊，保障了投资者的利益。

管理中心电脑和各个收费计算机可以实时通讯，并且管理中心电脑具有外接接口，网络扩展性强。
