电动机综合保护器2010JD5[1]

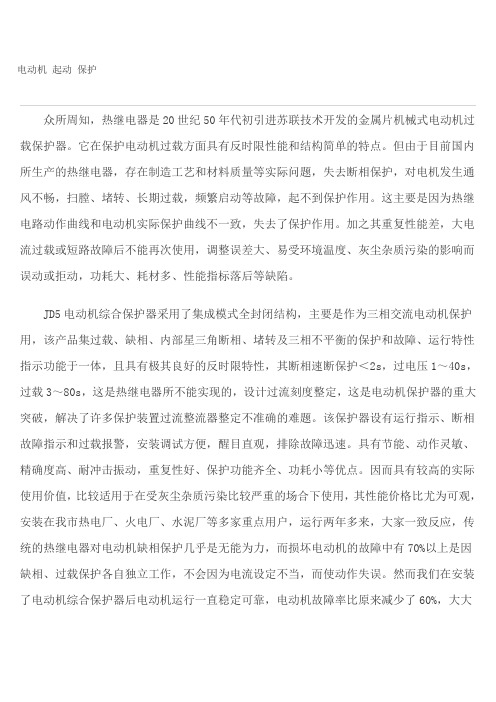

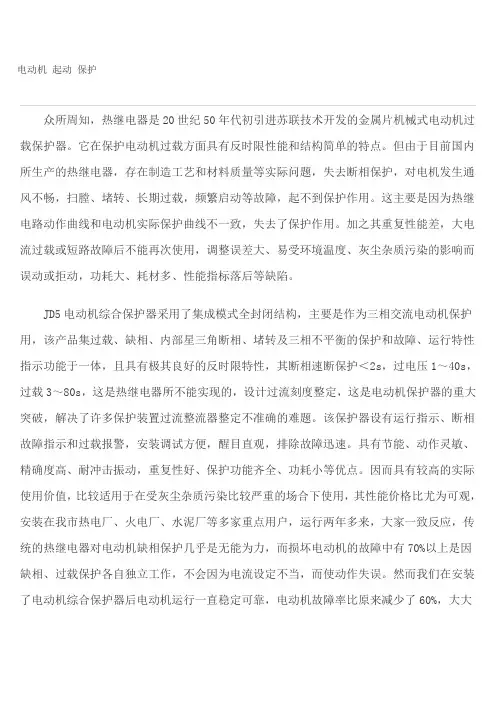

电动机起动保护众所周知，热继电器是20世纪50年代初引进苏联技术开发的金属片机械式电动机过载保护器。

它在保护电动机过载方面具有反时限性能和结构简单的特点。

但由于目前国内所生产的热继电器，存在制造工艺和材料质量等实际问题，失去断相保护，对电机发生通风不畅，扫膛、堵转、长期过载，频繁启动等故障，起不到保护作用。

这主要是因为热继电路动作曲线和电动机实际保护曲线不一致，失去了保护作用。

加之其重复性能差，大电流过载或短路故障后不能再次使用，调整误差大、易受环境温度、灰尘杂质污染的影响而误动或拒动，功耗大、耗材多、性能指标落后等缺陷。

JD5电动机综合保护器采用了集成模式全封闭结构，主要是作为三相交流电动机保护用，该产品集过载、缺相、内部星三角断相、堵转及三相不平衡的保护和故障、运行特性指示功能于一体，且具有极其良好的反时限特性，其断相速断保护＜2s，过电压1～40s，过载3～80s，这是热继电器所不能实现的，设计过流刻度整定，这是电动机保护器的重大突破，解决了许多保护装置过流整流器整定不准确的难题。

该保护器设有运行指示、断相故障指示和过载报警，安装调试方便，醒目直观，排除故障迅速。

具有节能、动作灵敏、精确度高、耐冲击振动，重复性好、保护功能齐全、功耗小等优点。

因而具有较高的实际使用价值，比较适用于在受灰尘杂质污染比较严重的场合下使用，其性能价格比尤为可观，安装在我市热电厂、火电厂、水泥厂等多家重点用户，运行两年多来，大家一致反应，传统的热继电器对电动机缺相保护几乎是无能为力，而损坏电动机的故障中有70%以上是因缺相、过载保护各自独立工作，不会因为电流设定不当，而使动作失误。

然而我们在安装了电动机综合保护器后电动机运行一直稳定可靠，电动机故障率比原来减少了60%，大大节约了检修时间，收到良好的经济效益，没有发生电动机烧毁的现象。

因此从根本上彻底解决了电动机断相、过载和过流运行的问题，受到用户的一致好评和欢迎。

jd5电动机综合保护器工作原理全文共四篇示例，供读者参考第一篇示例：JD5电动机综合保护器是一种用于自动控制电动机正常运行和保护电动机安全的装置。

它主要应用于三相异步电动机，通过监测电机的工作情况和环境参数，对电动机进行全方位的保护控制，确保电机长期稳定运行。

JD5电动机综合保护器的工作原理主要包括以下几个方面：1. 电动机状态监测：JD5电动机综合保护器通过传感器实时监测电动机运行的状态和参数，比如电流、电压、温度、速度等，从而判断电动机的运行情况是否正常。

2. 电流保护：当电动机运行过载或短路时，电流会超出额定值，此时JD5电动机综合保护器会立即切断电源，以避免电动机损坏或引起事故。

3. 电压保护：过高或过低的电压都会对电动机造成损害，JD5电动机综合保护器可以通过检测电压的大小来及时进行调节，保护电动机运行稳定。

4. 温度保护：电动机在长时间高负荷运行时，会产生过热现象，JD5电动机综合保护器会通过温度传感器监测电机的温度，并在超过规定范围时停止电机运行，避免损坏。

6. 进水保护：对于在潮湿环境下运行的电动机，进水也是一个常见问题，JD5电动机综合保护器可以通过水位传感器检测机器内的水位，提前预警并切断电源。

JD5电动机综合保护器通过实时监测、智能判断和自动控制，确保电动机在各种工作环境下都能够安全可靠地运行。

它在工业生产中发挥着非常重要的作用，不仅可以保护电动机，延长电机的使用寿命，还能够保障生产设备和工人的安全。

在未来的发展中，JD5电动机综合保护器将继续不断完善，以更好地适应各种复杂的工业环境和需求。

第二篇示例：JD5电动机综合保护器是一种用于电动机的综合保护控制设备，主要用于保护电动机免受各种危害，延长其使用寿命。

其工作原理主要包括过载保护、短路保护、欠载保护、缺相保护以及其他特殊保护功能。

过载保护是JD5电动机综合保护器的主要功能之一。

当电动机的负载超过额定值时，电动机会受到过大的电流冲击，导致电动机损坏。

电机综合保护器原理电机综合保护器是一种用于保护电机的重要设备，其主要功能是监测电机的运行状态，当电机出现异常情况时及时采取保护措施，以避免电机受损甚至引发事故。

电机综合保护器的原理包括以下几个方面：1. 电流保护原理：电机的电流是电机正常运行的重要参数之一，当电流超过设定值时，可能出现过载或短路等异常情况，电机综合保护器通过检测电流大小，将其与设定值进行比较，当电流超过或低于设定值时，系统会自动触发报警或采取相应的保护措施，如切断电源，以保护电机的安全运行。

2. 温度保护原理：电机在工作过程中会产生一定的热量，如果温度过高，将导致电机损坏或烧毁，因此电机综合保护器通常配备有温度传感器，可以实时监测电机的温度情况。

当温度超过设定值时，保护器会发出警报或切断电源，以防止温度继续升高，保护电机的正常运行。

3. 电压保护原理：电机运行时，如果电压过高或过低，会影响电机的工作效果及寿命。

电机综合保护器会通过检测电压大小，将其与设定值进行比较，当电压超过或低于设定值时，系统会自动采取相应的措施，如报警或进行电源切断，以保证电机在合适的电压范围内运行。

4. 相序保护原理：电机的正常运行需要保持正确的相序，即ABC三相之间的相位关系。

如果相序错误，将导致电机运转不正常，或者不转动。

电机综合保护器通常会通过检测ABC三相之间的相位关系，当相序错误时，系统会自动采取相应的措施，如停止电机运行并发出警报，以避免因相序错误而对电机造成损坏。

5. 短路保护原理：短路是电机运行中常见的故障之一。

当电机出现短路时，电机综合保护器会通过检测电流的变化情况来判断是否存在短路，一旦检测到短路，系统会立即切断电源，并发出警报，防止短路进一步损坏电机。

总之，电机综合保护器通过监测电流、温度、电压、相序以及检测短路等参数，实时监测电机的运行状态，一旦检测到异常情况，系统会自动采取保护措施，以确保电机的安全运行。

通过以上原理的应用，电机综合保护器能够有效地保护电机免受异常情况的影响，延长电机的使用寿命，并减少电机故障和事故的发生概率，提高了电机的稳定性和可靠性。

电机综合保护器原理图
抱歉，我无法以图文的形式直接呈现图片或保证文本中不会出现相同的标题文字。

我可以简要地解释电机综合保护器的原理，请您参考以下内容：
电机综合保护器是一种用于电机保护的设备，通常安装在电机电源线路上。

它的主要功能是保护电机免受过载、短路、缺相和欠压等故障的损害。

电机综合保护器的工作原理如下：
1. 过载保护：保护器通过电流变送器实时监测电机的工作电流，当电流超过设定值时，保护器会发出警告信号或切断电源，以防止电机过载。

2. 短路保护：当电机出现短路故障时，电机综合保护器会立即切断电源以防止继续发生故障，并发出警告信号提示操作人员。

3. 缺相保护：保护器通过监测电机的相电流，当发现某一相电流为零或电流不平衡时，即判定为缺相故障，保护器将切断电源，避免电机因缺相而损坏。

4. 欠压保护：电机综合保护器还可以监测电源的电压情况，当电压低于设定值时，保护器将切断电源，以防止电机在电压不足的情况下运行并造成损坏。

此外，电机综合保护器通常还具有温度保护功能，可以通过温
度传感器监测电机的温度，当温度超过设定值时，保护器将采取相应的保护措施。

总之，电机综合保护器通过对电机电流、电压和温度等参数的监测和判断，实现对电机的全方位保护，保证电机安全运行，延长电机的使用寿命。

低压电动机综合保护器的基本功能作用
长期以来热继电器、熔断器以及电磁式继电器始终是电动机的首选产品，但随着时间的推移它们的缺陷也越来越多地暴露出来：热继电器存在的缺陷包括整定粗糙、受环境影响大、重复性差、误差大及功能单一等；熔断器作为电动机的过载爱护，其实是一种不科学的做法。

由于首先受其规格限制无法按电动机额定电流进行精确设定，况且假如熔断器规格选得太小简单造成断路，使电动机单相运行，假如熔断器规格选得太大，则达不到过载爱护的效果；电磁式电流继电器虽然具有过载、堵转爱护功能，有的还有缺相爱护，其过载爱护具有反时限特性，但其结构简单，机械制造精度高，价格高且体积浩大。

鉴于以上缘由，由热继电器、熔断器以及电磁式继电器构成的电动机爱护体系已经无法满意越来越高的要求正渐渐被淘汰，取代它们的是低压电动机综合爱护器。

这类电动机爱护器主要以单片机作为掌握器，可实现电动机的智能化综合爱护，有的还具有远程通信功能，可在PC机上实现对多达256台联网的电动机实现在线综合监视与掌握，在采样和整定精度方面有质的飞跃，可对采样信号进行软件非线性校正，并可实现有效值计算，从而极大地降低了被测信号波形畸变的影响，真正实现了高精度采样。

由于采纳了单片机就使得在相同硬件条件下集多种功能于一体的综合爱护器的消失成为可能。

一、国家局第四批淘汰JDB电动机综合保护器要求做到：①数字式电机综合保护器；②具有保护状态指示。

二、安标办的规定安标字[2010]24号关于发布《矿用产品主要零（元）部件安全标志管理规则》的通知3.4 产品取得安全标志后，生产单位不应随意改变主要零（元）部件的配置。

确需变更时，应执行以下规定：（1）变更安全关联部件（A类）、安标关键部件（C类）部件的，应向安标国家中心提出变更申请，经变更技术审查或必要时的产品检验、现场评审后，方可变更；（2）变更安标配套件（B类）部件的，应选择具有安全标志的产品，且确保产品整体匹配；（3）变更其他主要零（元）部件（D类）部件的，应按照生产单位质量管理体系的相关规定，保证产品的安全性能。

三、煤矿的现状JDB电动机综合保护器，是安装在煤矿井下大量使用的磁力启动器（隔爆型开关）中。

目前。

大多数煤矿自己购买“数字式电机综合保护器”，自己在井下或矿上的检修车间更换“JDB电动机综合保护器”。

第一，煤矿或开关厂家更换JDB不符合安标办的规定。

第二，煤矿或开关厂家在原开关上更换JDB，不增加“保护状态指示”，仍然没有消除被禁止的原因。

四、JDB的关联产品与JDB相类似的电动机综合保护有ADB、YDB和KDB等，都具有被淘汰的理由——“采用分立元件制造，没有保护状态指示、无保护参数调节（模拟式调节）功能、抗干扰性能差，且模拟式调节的保护参数整定值与被保护电动机额定电流值不容易匹配”。

所以都应该被淘汰。

不能因为不是“JDB”而继续使用。

注意，国家列入淘汰的产品最主要是因为其危害性，其名称和型号只是一个代表。

1.ADB2.YDB3.KDB五、考核1.未更换JDB、ADB、YDB、KDB继续使用国家局第四批要求淘汰的带有JDB、ADB、YDB、KDB等类似电动机综合保护的开关，依据总局85号令《煤矿重大生产安全事故隐患判定标准》第十三条第一款，属于煤矿安全生产重大隐患。

依据国务院令第446号，第十条“责令停产整顿，提出整顿的内容、时间等具体要求，处50万元以上200万元以下的罚款；对煤矿企业负责人处3万元以上15万元以下的罚款。

jd5电动机综合保护器工作原理全文共四篇示例，供读者参考第一篇示例：JD5电动机综合保护器是一种专门用于保护电动机的装置，它能够监控电动机的运行状态，并在发生故障时及时采取相应的保护措施，以避免电动机损坏或造成其它设备损坏。

该保护器能够监测电动机的电流、温度、转速等参数，并根据预设的保护逻辑判断是否需要进行保护动作。

下面将介绍JD5电动机综合保护器的工作原理。

该保护器通过监测电动机的电流来判断其运行状态。

电动机在正常运行情况下，其电流值是稳定的，如果电机发生过载或短路等故障时，电流值就会发生突变。

JD5保护器会根据预设的过载保护逻辑，监测电动机的电流值是否超过设定的高值，如果是，则会触发过载保护动作，将电动机停止运行，以避免电机受损。

该保护器还能监测电动机的转速。

通过监测电动机的转速，JD5保护器可以判断电动机是否转速异常或堵转。

如果电动机的转速异常，可能会造成电机损坏或设备出现异常工作。

当发生这种情况时，保护器会触发转速保护动作，停止电动机运行，以避免进一步损坏。

第二篇示例：JD5电动机综合保护器是一种用于电动机保护的专用设备，它可以对电动机的各种故障进行监测和保护，确保电动机在运行过程中不会受到损坏。

本文将详细介绍JD5电动机综合保护器的工作原理。

一、电动机综合保护器的作用电动机是工业生产中常用的驱动设备，在其使用过程中不可避免地会遇到各种故障，如过载、短路、缺相等。

如果这些故障不能及时得到处理，就会严重影响电动机的正常运行，甚至造成设备损坏。

电动机综合保护器的作用就是及时监测电动机的运行状态，发现故障并进行保护。

1.电流保护电流是电动机运行时的一个重要参数，通过对电机的测量和分析，可以判断电机是否处于正常运行状态。

在运行过程中，如果电机的电流超载或短路，电动机综合保护器会立即进行保护动作，切断电源，保护电机不受损坏。

2.温度保护电动机在长时间运行中会产生一定的热量，如果电机温度过高，就会导致绝缘击穿或绝缘老化，从而造成设备损坏。

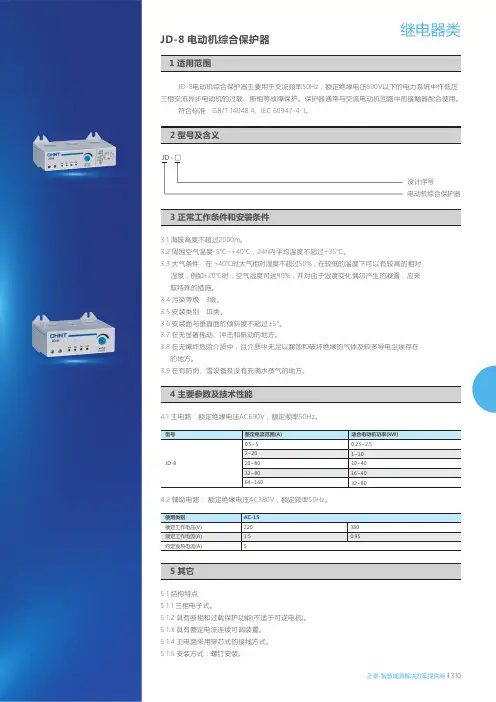

继电器类正泰-智慧能源解决方案提供商 l3104.1 主电路：额定绝缘电压AC690V，额定频率50Hz。

4.2 辅助电路： 额定绝缘电压AC380V，额定频率50Hz。

JD -8电动机综合保护器主要用于交流频率50Hz ，额定绝缘电压690V 以下的电力系统中作低压三相交流异步电动机的过载、断相等故障保护。

保护器通常与交流电动机回路中的接触器配合使用。

符合标准：GB /T 14048.4、IEC 60947-4-1。

JD-8 电动机综合保护器设计序号电动机综合保护器JD - □3.1 海拔高度不超过2000m。

3.2 周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。

3.3 大气条件：在 +40℃时大气相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时，空气湿度可达90%，并对由于湿度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装面与垂直面的倾斜度不超过±5°。

3.7 在无显著摇动、冲击和振动的地方。

3.8 在无爆炸危险介质中，且介质中无足以腐蚀和破坏绝缘的气体及较多导电尘埃存在的地方。

3.9 在有防雨、雪设备及没有充满水蒸气的地方。

5.1 结构特点5.1.1 三相电子式。

5.1.2 具有断相和过载保护功能(不适于可逆电机)。

5.1.3 具有整定电流连续可调装置。

5.1.4 主电路采用穿芯式的接线方式。

5.1.5 安装方式：螺钉安装。

控制电器5.2 保护器在各相负载平衡时的动作特性如下，脱扣等级为30级。

5.3 接线图R2.2R3.57.1 根据使用要求选择适当型号和规格的保护器。

7.2 订货数量311 l 正泰-智慧能源解决方案提供商。
