钢丝绳皮带参数

钢丝绳芯输送带特点：拉伸强度大，抗冲击性好，寿命长，使用伸长率小，成槽性好，耐曲挠性好，适用于长距离，大运量、高速度物料输送。

用途：可广泛用于煤碳、矿山、港口、冶金、电力、化工等领域物料输送。

品种：按覆盖胶性能可分为：普通型、阻燃型、耐寒型、耐磨型、耐热型、耐酸碱型等品种。

按内部结构可分为：普通结构型、横向增强型、预埋线圈防撕裂型。

ST630 ST800 ST1000 ST1250 ST1600 ST2000 ST2500 ST3150 ST3500 ST4000 ST4500 ST5000 ST5400 ST6000 纵向拉伸630 800 1000 1250 1600 2000 2500 3150 3500 4000 4500 5000 5400 6300 长度N/mm钢丝绳最大公3.0 3.54.0 4.55.06.07.58.1 8.6 8.9/9.1 9.7 10.9 11.3 12.3称直径mm钢丝10 10 12 12 12 12 15 15 15 15/17 16 17 17 18绳间距mm上覆5 56 6 6 8 8 8 8 8/8 8 8.5 9 10盖层文档厚度mm下覆盖层5 56 6 6 8 8 8 8 8/8 8 8.5 9 10厚度mm胶带参考18 19.5 21.5 22.2 26.1 33.1 35.3 41.1 45 45/45 51 59 62 65质量kg/宽度钢丝绳根数规格800 75 75 63 63 63 63 50 50 501000 95 95 79 79 79 79 64 64 64 64/65 59 55 55 54 1200 113 113 94 94 94 94 76 76 77 77/68 71 66 66 63 1400 133 133 111 111 111 111 89 89 90 90/79 84 78 78 74 1600 151 151 126 126 126 126 101 101 104 104/91 96 90 90 85 1800 171 143 143 143 143 114 114 117 117/103 109 102 102 96 2000 159 159 159 159 128 128 130 130/114 121 113 113 107 2200 176 141 141 144 144/125 134 125 125 118 2400 193 155 155 157 157/137 146 137 137 129 2600 209 168 168 170 170/148 159 149 149 140 2800 184 184/160 171 161 161 151文档胶带质量根据覆盖胶厚度、密度变化说明：输送带单卷长度100-1500m, 受厚度、宽度、运输、安装等条件限制，每卷长度由供需双方确定。

钢丝绳皮带参数HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】山东瀚邦公司拥有国内最先进的先进设备、生产工艺和丰富的管理经验，检测设备齐全、手段先进，工艺技术力量雄厚！，引进采购了进口先进设备，技术管理和生产管理采用先进管理经验。

产品质量国内外领先,已成为中国最大的钢丝绳芯输送带生产商和供应商。

钢丝绳皮带/钢丝绳芯皮带ST3150/ST3500/ST4000/ST4500钢丝绳芯输送带系列产品分类：除普通型，还有阻燃、耐磨、耐热、耐寒、耐臭氧、耐油、耐酸碱、一般难燃及防撕裂等类型。

钢丝绳芯输送带特点：·以钢丝绳为骨架材料，具有抗拉强度高、成槽性好、耐屈挠疲劳、抗冲击等特点。

·使用中伸长小，所需拉紧行程短。

·钢丝绳张力均匀：生产设备先进，钢丝绳间距均匀，张力一致，运行平稳，不易跑偏。

·钢丝绳与橡胶粘着性能好：采用镀锌全开放式结构钢丝绳与橡胶有良好的粘着性和渗透性，透气性实验指标达到国际先进水平。

带体整体性好，钢丝绳不拔出，耐冲击，使用寿命长。

钢丝绳皮带/钢丝绳芯皮带ST3150/ST3500/ST4000/ST4500钢丝绳芯输送带技术要求：普通型执行GB/T9770-2001标准阻燃型执行MT668-2008标准耐热型执行Q/FX006-2009标准耐寒型执行Q/FX001-2009标准耐臭氧型执行Q/FX002-200 9标准难燃型执行HG2539-93标准防撕裂型执行HG/T3646-1999标准钢丝绳芯输送带性能及用途：阻燃型钢丝绳芯输送带该类型钢丝带除具有普通钢丝带的高强度、低伸长的特性外，还具有阻燃，、导静电性能，适合于煤矿井下及其它要求防火抗静电的场合输送物料，各项安全性能完全符合MT668-2008标准。

该标准安全性能的制定参照、采用代表当今国际先进水平的日本、英国、德国标准，并结合我国国情，形成了独立的标准体系，且其安全性能为国内外阻燃输送带的最高等级。

国标钢丝绳理论重量及技术参数表一、概述国标钢丝绳是一种重要的起重设备，广泛应用于各个领域。

钢丝绳可以用于各种吊装设备，例如桥梁起重机、港口吊装机、铁路起重机等。

本文将介绍国标钢丝绳的理论重量及其他技术参数。

二、理论重量国标钢丝绳的理论重量是指钢丝绳在规定长度情况下的重量。

按照国际钢丝绳标准GB/T 20118-2006，钢丝绳的理论重量计算公式如下：M= p x d^2 / 4 x π x l x 10^-6其中，M为钢丝绳的理论重量，单位为千克；p为钢丝绳的密度，单位为千克/立方米；d为钢丝绳中钢丝的直径，单位为毫米；l为钢丝绳的长度，单位为米；π为圆周率，取3.1416。

按照GB/T 20118-2006标准，常见的钢丝绳的理论重量如下表所示。

注：上表中的钢丝绳规格为常见规格，且本表中所列的数据仅供参考，实际数值因厂家不同会有些许差异。

同时，在使用钢丝绳时，还需结合实际情况进行强度选择。

三、其他技术参数1、强度等级钢丝绳的强度等级是指钢丝绳所能承受的最大静载荷，是钢丝绳使用的最大保证载荷，单位为吨（t）。

按照GB/T20118-2006标准，钢丝绳的强度等级分为1770MPa、1960MPa、2160MPa、2260MPa和2380MPa等级。

强度等级越高，意味着钢丝绳的强度越大，可承受的最大载荷也越高。

2、钢丝绳结构钢丝绳的结构是指由许多钢丝编织而成的钢索结构。

按照钢丝绳结构不同，可以分为单股钢丝绳、多股钢丝绳和绳芯钢丝绳三种类型。

（1）单股钢丝绳：由一个或多个钢丝并列组成的钢丝，称为单股钢丝绳。

单股钢丝绳常用于吊装单个重量较小的物品，例如吊桶等。

（2）多股钢丝绳：由若干个单股钢丝绳捻合而成的钢丝绳，称为多股钢丝绳。

钢丝绳中一般由6~19股的单股钢丝组合而成。

多股钢丝绳适用于吊装较大重量的物品，例如货车、港口吊装等。

（3）绳芯钢丝绳：由若干个单股或多股钢丝绳捻合在一起，中间衬有纤维绳芯的钢丝绳，称为绳芯钢丝绳。

一、钢丝绳的参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表1和表2。

?二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。

按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。

三、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。

(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS i式中S P ——钢丝绳的破断拉力,kN;ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=;对6×37绳,Ψ=;对6×61 绳, Ψ=。

但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:式中S P ——钢丝绳的破断拉力,N;d——钢丝绳的直径,mm。

(二)钢丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一。

破断拉力与许用拉力之比为安全系数。

下表列出了不同用途钢丝绳的安全系数。

(三)钢丝绳的许用扭力P = S P / K式中P——钢丝绳的许用拉力,N;S P——钢丝绳的破断拉力,N;K ——钢丝绳的安全系数。

例: 型号6×37-26的钢丝绳,用做捆绑绳时其许用拉力为多大？解: S P =500d2=500×262=338000(N)用做捆绑绳时,取K=10,则P = S P / K =338000 / 10=33800（N）;。

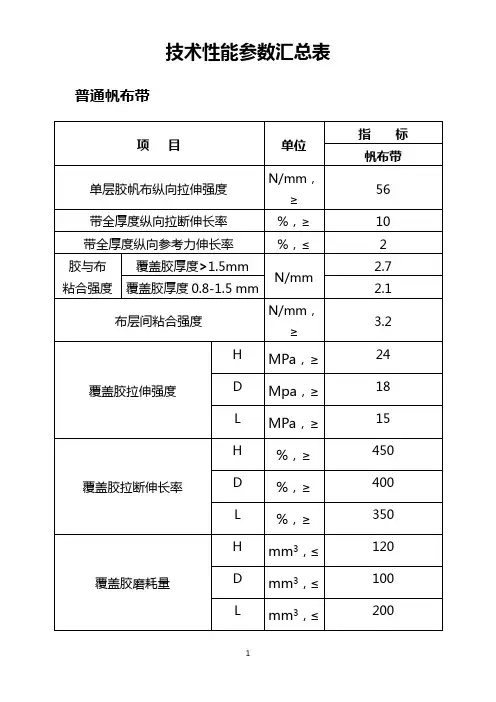

技术性能参数汇总表普通帆布带上海富大胶带制品有限公司技术科耐热棉帆布输送带注：耐热带按试验温度不同分为三种型号1型：可耐不大于100℃试验温度2型：可耐不大于125℃试验温度3型：可耐不大于150℃试验温度上海富大胶带制品有限公司技术科EP100输送带性能标准上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科EP300输送带性能标准上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科聚酯帆布耐热输送带(按国标HG2297-92执行) 1.拉伸强度和伸长率1型：可耐不大于100℃试验温度2型：可耐不大于125℃试验温度3型：可耐不大于150℃试验温度聚酯帆布耐寒难燃输送带上海富大胶带制品有限公司技术科NN100尼龙输送带性能标准上海富大胶带制品有限公司技术科NN-150尼龙输送带性能标准上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科阻燃耐寒NN输送带上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科上海富大胶带制品有限公司技术科备注：按MT914-2002标准执行。

上海富大胶带制品有限公司技术科煤矿用阻燃钢丝绳芯输送带技术条件MT668-1997引用标准GB/T528-92 硫化橡胶和热塑性相交拉伸性能的测定GB/T531-92 硫化橡胶邵尔A硬度试验方法GB/T3512-83 橡胶热空气老化试验方法GB/T4490-94 输送带尺寸GB/T5753-94 钢丝绳芯输送带覆盖层厚度的测定GB/T5754-86 钢丝绳芯输送带纵向拉伸强度的测定GB/T5755-86 钢丝绳芯输送带钢丝粘合强度的测定GB/T6757-86 输送带贮存和搬运通则GB/T8385-87 钢丝绳破断拉伸试验方法GB/T9770-88 钢丝绳芯输送带GB/T9867-88 硫化橡胶耐磨性能的测定旋转辊筒磨耗机法GB/T12753-91 输送用钢丝绳MT450-1995 煤矿用钢丝绳芯输送带阻燃抗静电性试验方法和规则技术性能介绍上海富大胶带制品有限公司多功能钢丝绳芯输送带生产线设计基本原理，采用具有代表90年代世界先进的德国Siempel、Kamp(辛贝尔坎普)钢丝绳在恒张力下成型，硫化生产的先进性，全长120米，该条生产线还具有本公司独特设计的能保持硫化主机热板不变形的热平衡装置和可升降油压活塞夹持启模功能的关键技术创新点，有效地、科学地克服因硫化热板变形所造成胶带压力不均产生的局部压力不足引起的明疤等缺陷。

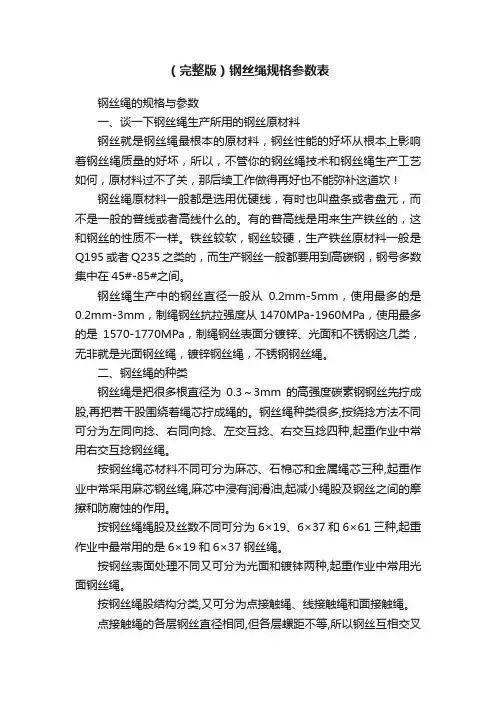

（完整版）钢丝绳规格参数表钢丝绳的规格与参数一、谈一下钢丝绳生产所用的钢丝原材料钢丝就是钢丝绳最根本的原材料，钢丝性能的好坏从根本上影响着钢丝绳质量的好坏，所以，不管你的钢丝绳技术和钢丝绳生产工艺如何，原材料过不了关，那后续工作做得再好也不能弥补这道坎！钢丝绳原材料一般都是选用优硬线，有时也叫盘条或者盘元，而不是一般的普线或者高线什么的。

有的普高线是用来生产铁丝的，这和钢丝的性质不一样。

铁丝较软，钢丝较硬，生产铁丝原材料一般是Q195或者Q235之类的，而生产钢丝一般都要用到高碳钢，钢号多数集中在45#-85#之间。

钢丝绳生产中的钢丝直径一般从0.2mm-5mm，使用最多的是0.2mm-3mm，制绳钢丝抗拉强度从1470MPa-1960MPa，使用最多的是1570-1770MPa，制绳钢丝表面分镀锌、光面和不锈钢这几类，无非就是光面钢丝绳，镀锌钢丝绳，不锈钢钢丝绳。

二、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。

钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。

按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。

按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。

按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。

按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。

点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。

线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。

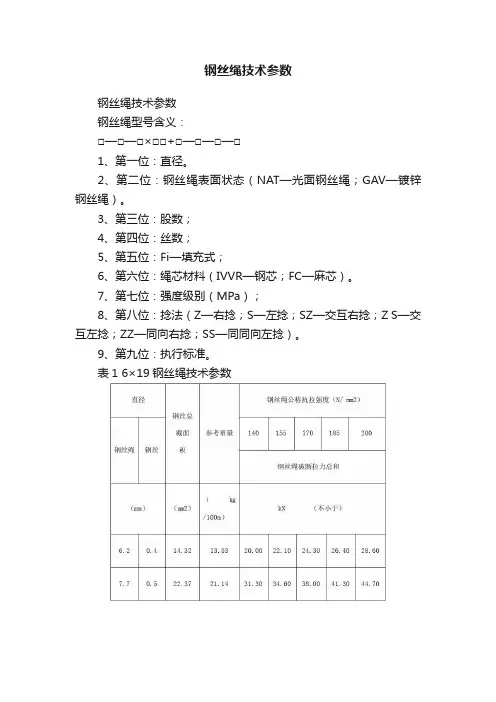

钢丝绳技术参数
钢丝绳技术参数
钢丝绳型号含义：
□—□—□×□□+□—□—□—□
1、第一位：直径。

2、第二位：钢丝绳表面状态（NAT—光面钢丝绳；GAV—镀锌钢丝绳）。

3、第三位：股数；
4、第四位：丝数；
5、第五位：Fi—填充式；
6、第六位：绳芯材料（IVVR—钢芯；FC—麻芯）。

7、第七位：强度级别（MPa）；
8、第八位：捻法（Z—右捻；S—左捻；SZ—交互右捻；Z S—交互左捻；ZZ—同向右捻；SS—同同向左捻）。

9、第九位：执行标准。

表1 6×19钢丝绳技术参数
表2 6×37钢丝绳技术参数
表3 6×61钢丝绳技术参数
钢丝绳的允许拉力，按下列公式计算: [Fg]=αFg/K
式中:[Fg]一一钢丝绳的允许拉力（kN）；Fg——钢丝绳的钢丝破断拉力总和（kN）；α一一换算系数，按表4取用；
表4 钢丝绳破断拉力换算系数
表5 钢丝绳与滑轮直径配合关系表。

钢丝绳技术参数
钢丝绳型号含义：
1、第一位：直径。

2、第二位：钢丝绳表面状态（NAT—光面钢丝绳；GAV—镀锌钢丝绳）。

3、第三位：股数；
4、第四位：丝数；
5、第五位：Fi—填充式；
6、第六位: 绳芯材料（IWR—钢芯；FC—麻芯）。

7、第七位：强度级别（MPa）；
8、第八位：捻法（Z—右捻；S—左捻；SZ—交互右捻；ZS—交互左捻；ZZ—同向右捻；SS —同同向左捻）。

9、第九位：执行标准。

钢丝绳技术参数
表
表2 6X37钢丝绳技术参数
表
钢丝绳技术参数
钢细的允许拉九 按下列公式计算：[Fg]= a Fg/K
式中：[Fg]—一钢丝绳的允许拉力(kN)； Fg ——钢丝绳的钢丝破断拉力总和(k \)； a —一换算系数，按表4取用； 表钢丝绳破断拉力换算系数。

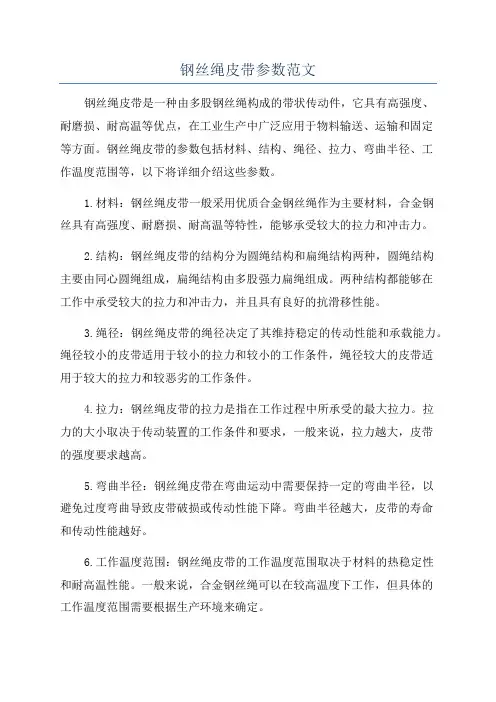

钢丝绳皮带参数范文钢丝绳皮带是一种由多股钢丝绳构成的带状传动件，它具有高强度、耐磨损、耐高温等优点，在工业生产中广泛应用于物料输送、运输和固定等方面。

钢丝绳皮带的参数包括材料、结构、绳径、拉力、弯曲半径、工作温度范围等，以下将详细介绍这些参数。

1.材料：钢丝绳皮带一般采用优质合金钢丝绳作为主要材料，合金钢丝具有高强度、耐磨损、耐高温等特性，能够承受较大的拉力和冲击力。

2.结构：钢丝绳皮带的结构分为圆绳结构和扁绳结构两种，圆绳结构主要由同心圆绳组成，扁绳结构由多股强力扁绳组成。

两种结构都能够在工作中承受较大的拉力和冲击力，并且具有良好的抗滑移性能。

3.绳径：钢丝绳皮带的绳径决定了其维持稳定的传动性能和承载能力。

绳径较小的皮带适用于较小的拉力和较小的工作条件，绳径较大的皮带适用于较大的拉力和较恶劣的工作条件。

4.拉力：钢丝绳皮带的拉力是指在工作过程中所承受的最大拉力。

拉力的大小取决于传动装置的工作条件和要求，一般来说，拉力越大，皮带的强度要求越高。

5.弯曲半径：钢丝绳皮带在弯曲运动中需要保持一定的弯曲半径，以避免过度弯曲导致皮带破损或传动性能下降。

弯曲半径越大，皮带的寿命和传动性能越好。

6.工作温度范围：钢丝绳皮带的工作温度范围取决于材料的热稳定性和耐高温性能。

一般来说，合金钢丝绳可以在较高温度下工作，但具体的工作温度范围需要根据生产环境来确定。

钢丝绳皮带作为一种重要的传动件，具有承载能力强、寿命长、运输效率高等优点。

在实际应用中，需要根据具体的工作条件和要求来选择合适的钢丝绳皮带参数，以确保其在工作过程中能够正常运行并发挥最佳的传动效果。

同时，在使用过程中需要对钢丝绳皮带进行定期检查和维护，以保证其安全可靠的运行。
