GIS应用案例1：绘制某县人口密度图

arcgis pro分区统计栅格数据的案例
一个案例是使用ArcGIS Pro进行分区统计栅格数据来分析城
市的人口密度。

以下是一些基本步骤：
1. 准备数据：获取人口数据和分区数据。

人口数据可以是一个栅格图层，例如每个像元代表一个特定区域的人口数量。

分区数据可以是矢量图层，如城市的行政区划边界。

2. 添加数据：将人口和分区数据添加到ArcGIS Pro项目中。

3. 创建分区统计栅格工具：单击“分析”选项卡上的“工具”按钮，然后在工具箱中选择“空间分析工具”>“分区统计栅格”。

4. 配置分区统计栅格工具：在弹出的工具对话框中，选择人口栅格图层作为“输入栅格”和分区图层作为“区域”输入。

5. 配置统计字段：在工具对话框中的“字段”设置中，选择要计算的统计字段，例如“人口数量”。

6. 运行工具：单击“运行”按钮来计算分区统计栅格。

7. 可视化结果：将分区统计栅格图层添加到地图中，并使用颜色控制人口密度。

可以使用分类或连续颜色渲染方法来显示不同范围内的人口密度。

8. 分析结果：通过观察地图中的颜色分布，可以获取人口密度的整体趋势和空间分布。

还可以对不同分区之间的人口密度进
行比较和分析。

这是一个简单的案例，在实际应用中可以根据需求进行更复杂的分析和处理。

基于 ArcGIS的地理分布图绘制——以“人口分布”为例摘要：随着信息技术的不断发展和教育教学改革的不断推进，越来越多人将地理信息技术应用于教学。

ArcGIS作为重要的地理信息技术软件，为地理制图提供强大的技术支持，能够将教学内容化抽象为具象，有利于教师的教和学生的学。

本文以“人口分布”一课为例，介绍了利用ArcGIS绘制地理分布图的思路和方法，以期为扩充地理教学资源提供有益借鉴。

关键词：ArcGIS；高中地理；人口分布；影响因素近年来，信息技术迅速发展并广泛应用，有力地促进了地理教学改革，一定程度上改变了学生学习方式和教师教学方式。

《普通高中地理课程标准（2017年版2020年修订）》在实施建议中强调要深化信息技术的应用。

ArcGIS作为重要的地理信息技术软件，为地理制图提供强大的技术支持，将其运用于地理教学可以有效提高学生的学习兴趣，落实地理核心素养的培养。

1.设计思路在利用ArcGIS绘制地图前，首先需根据需要确定绘制主题和成果目标，以及在教学中如何应用，然后根据制图目标收集数据并制作图像，最后导出图像并应用于教学（图1）。

例如，在利用ArcGIS绘制人口分布等相关图像以辅助地理教学前，教师应先了解人口分布的特点，打下知识基础，收集第七次人口普查数据，制作不同尺度的人口数量分级设色图,然后结合教材“自学窗”栏目进行教学，以增强学生从图像中获取有效信息的能力，不仅利于知识掌握，也有利于技能提升，更能增强学生关注国家、热爱祖国的家国情怀。

此外，还需让学生对人口分布特点有直观的认识，即引导学生分析影响人口分布的因素，因此，还需制作影响人口分布因素的图像，自然因素主要包括气候、水源、地形等，人文因素主要包括经济发展水平，如各省的GDP，还包括历史、政治、文化、交通等。

图1 设计思路1.确定目标1、制图目标依据（1）课程标准从高中地理课程结构来看，“人口分布”的内容属于必修模块地理2，课标要求能够运用资料，描述人口分布的特点及其影响因素，本条课标的行为动词是“描述”，这就要求学生会选择合适的地理要素作为位置参照，归纳不同尺度区域的人口分布特征，会从自然条件、社会经济条件等角度分析人口分布特征的形成原因，要求学生具有一定的综合思维能力。

基于ArcGIS的湖南省人口图编制基于MAPGIS和ArcGIS的《湖南省人口分布图》或《湖南省农业图》编制一、实验学时4学时二、实验要求1、掌握基于ArcGISDesktop的《湖南省人口分布图》或《湖南省农业图》编制方法和步骤。

2、学会收集、运用和处理统计资料。

3、掌握分级统计图法的分级、设色原则；掌握分区统计图表法的分级、设色原则；学会处理各地理要素之间的关系。

4、掌握数据格式转换、符号库建立、数据符号化、图面整饰和图形输出等。

三、预习内容熟悉实验内容及步骤。

四、实验设备序号名称型号与规格数量备注1 微机 P4 1.7G 256M 1台/人2 MAPGIS软件ArcGIS Desktop软件五、实验内容现场演示；现场答疑。

六、实验步骤湖南省人口统计数据总人口726.85 708.93 596.04 587.09 566.47 523.65 486.60 455.46 453.16 399.88 372.1 280.47 262.43 156.29人口密度娄底608.25 湘潭560.9 长沙469.67 衡阳466.40 益阳377.63 邵阳351.13 岳阳349.1 常德331.13 株洲329.29 永州246.29 郴州239.72 湘西172.65 张家界169.88 怀化146.481.数据转换1.1 空间数据转换：在MapGIS中，将《湖南省人口数据库》数据转换成*.shp格式（老师提供MapGIS原始数据，或者学生自备）；要转换的文件有：面（市），线（省界、市界），点（省、市政论驻地）。

或在MapGIS中，将数据转换成MapInfo格式。

然后用ArcT oolBox/Conversion/import to shapfile/mif to shapfile 将数据转换成shapfile格式。

（1）文件→装入区；窗口→复位窗口；输出→并分别输出shape 文件。

（2）装入线文件并导出。

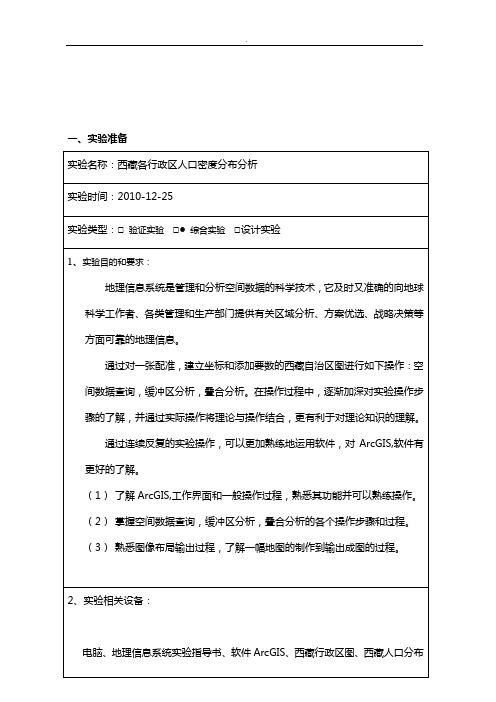

一、实验准备二、实验内容、步骤和结果1、空间数据查询：（1）鼠标点击选择要素查询：启动ArcGIS，打开西藏行政区图，在基本工具条中点击图标（select features选择要素），再用鼠标点击地图上某个多边形——葛尔地区，被点中的多边形改变颜色，表示要素被选中。

在目录表中，右键单击图层“地区”在快捷菜单中选择Open Attribute Table,可以看到有葛尔地区记录改变颜色。

利用键盘上的shift键，在地图上点击多个要素，如点击葛尔和林芝，对应的记录也改变颜色。

在Ctrl键的帮助下，点击属性表右侧多个小方格，可以看到地图上对应的多边形也改变颜色。

在地图窗口，继续用工具（选择要素），按住鼠标左键不放，拖动后形成一个矩形（俗称开窗），松开鼠标左键，和该矩形相交的要素都被选中，对应的属性数据也被选中，并改变颜色。

（2）输入图形选择要素查询：在地图窗口的基本工具条中点击图标（Select Elements,选择图形要素），再用鼠标点击地图上的图形，则对应的图形被选中，在菜单条中选用Selection/select by Graphics(利用图形选择要素），凡和选中图形相交或被包围的地理要素（也包括对应属性数据）都进入选择集，同时也改变颜色。

对所绘图形不满意，可删除。

先用选择图形，在选用键盘上的Delete直接删除。

（3）条件组合查询：用鼠标右键点击图层，在快捷菜单中选择Open Attribute Table，打开属性表窗口。

进行如下操作：用Option/select by Attributes，调出条件组合查询对话框，在Method下拉表中选择Create a new selection，然后在查询文本框中输入：“人口总数”〉30 AND “景点个数”〉40，如图所示：点击apply，即可查询出符合条件的数据与地区，如图所示：（4）单要素点击式查询：点击，出现identify对话框，在identify from选择地区，用图标在图上点击一个区域——那区，即可出现那曲地区相关记录，如图所示：2、缓冲区空间分析：（1）多边形要素的邻近区：在ArcGIS中打开西藏行政区图，鼠标右键点击地区，在General标签中Units框内将Map（地图单位）和Disply（显示地图）都从Unknown Units改为Meters（米），按确“定键“返回。

基于MAPGIS和ArcGIS的《湖南省人口分布图》或《湖南省农业图》编制一、实验学时4学时二、实验要求1、掌握基于ArcGISDesktop的《湖南省人口分布图》或《湖南省农业图》编制方法和步骤。

2、学会收集、运用和处理统计资料。

3、掌握分级统计图法的分级、设色原则；掌握分区统计图表法的分级、设色原则；学会处理各地理要素之间的关系。

4、掌握数据格式转换、符号库建立、数据符号化、图面整饰和图形输出等。

三、预习内容熟悉实验内容及步骤。

四、实验设备序号 名称 型号与规格 数量 备注1 微机 P4 1.7G 256M 1台/人2 MAPGIS软件ArcGIS Desktop软件五、实验内容现场演示；现场答疑。

六、实验步骤湖南省人口统计数据总人口726.85 708.93 596.04 587.09 566.47 523.65 486.60 455.46 453.16 399.88 372.1 280.47 262.43 156.29人口密度娄底608.25 湘潭560.9 长沙469.67 衡阳466.40 益阳377.63邵阳351.13 岳阳349.1 常德331.13 株洲329.29 永州246.29郴州239.72 湘西172.65 张家界169.88 怀化146.481.数据转换1.1 空间数据转换：在MapGIS中，将《湖南省人口数据库》数据转换成*.shp格式（老师提供MapGIS原始数据，或者学生自备）；要转换的文件有：面（市），线（省界、市界），点（省、市政论驻地）。

或在MapGIS中，将数据转换成MapInfo格式。

然后用ArcToolBox/Conversion/import to shapfile/mif to shapfile 将数据转换成shapfile格式。

（1）文件→装入区；窗口→复位窗口；输出→并分别输出shape文件。

（2）装入线文件并导出。

（3）装入点文件并导出。

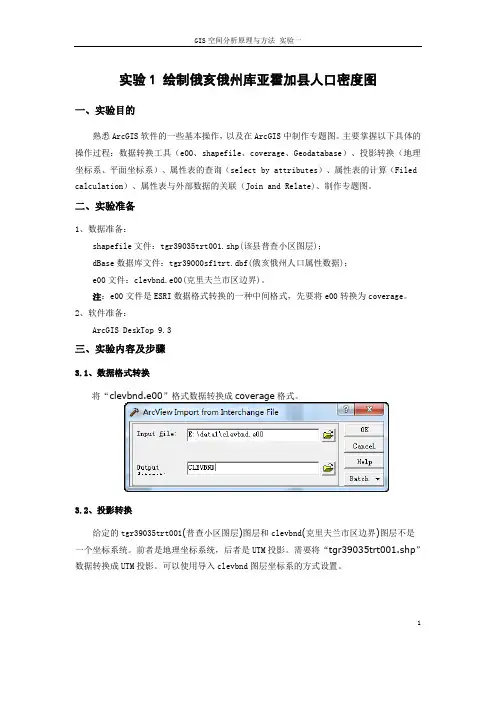

1实验1 绘制俄亥俄州库亚霍加县人口密度图一、实验目的熟悉ArcGIS 软件的一些基本操作，以及在ArcGIS 中制作专题图。

主要掌握以下具体的操作过程：数据转换工具（e00、shapefile 、coverage 、Geodatabase ）、投影转换（地理坐标系、平面坐标系）、属性表的查询（select by attributes ）、属性表的计算（Filed calculation ）、属性表与外部数据的关联（Join and Relate)、制作专题图。

二、实验准备1、数据准备：shapefile 文件：tgr39035trt001.shp(该县普查小区图层)； dBase 数据库文件：tgr39000sf1trt.dbf(俄亥俄州人口属性数据)； e00文件：clevbnd.e00(克里夫兰市区边界)。

注：e00文件是ESRI 数据格式转换的一种中间格式，先要将e00转换为coverage 。

2、软件准备：ArcGIS DeskTop 9.3三、实验内容及步骤3.1、数据格式转换将“clevbnd.e00”格式数据转换成coverage 格式。

3.2、投影转换给定的tgr39035trt001(普查小区图层)图层和clevbnd (克里夫兰市区边界)图层不是一个坐标系统。

前者是地理坐标系统，后者是UTM 投影。

需要将“tgr39035trt001.shp ”数据转换成UTM 投影。

可以使用导入clevbnd 图层坐标系的方式设置。

23.3、计算库县图层中各小区面积操作思路：“tgr39035trt001.shp ”数据可以直接通过calculate Geometry 操作计算出各空间对象的面积，之前需增加一个新的字段。

3.4、提取人口数据操作思路：从“tgr39000sf1trt.dbf”数据中提取库县的属性数据，保存为一个单独的属性文件。

注：库县在属性表中表示字段名“County”值为“035”的记录。

《道路占地分布图》及《道路占地统计表》制作思路及步骤1、在ArcMap中加载“道路中心线”、“土地利用”、“相关村”相关数据。

2、打开ArcToolbox，利用Analysis Tools中的Proximity的Buffer工具为“道路中心线.shp”建立宽度为300m的缓冲区（在Linear unit下输入300，后选择Meters），产生道路用地范围数据“道路中心线_Buffer.shp”。

3、将生成的缓冲区数据“道路中心线_Buffer.shp”与“土地利用”数据叠加（ArcToolbox→Analysis Tools→Overlay→Intersect），确定道路用地范围内需要占用的土地“道路中心线_Buffer_Intersect.shp”数据。

4、将上一步生成的“道路中心线_Buffer_Intersect.shp”数据与“相关村”数据同上叠加，给多边形添加权属信息。

（Overlay→Indentity）。

5、打开第4步生成的叠加数据的属性表，添加“地类ID”和“真实面积”字段。

（地类ID计算方法：采用Left函数提取代码中的第一位数字；真实面积采用“area”字段的值）。

6、统计各村各类土地被占用的情况：利用ArcToolbox中Statistics下的Frequency进行分村分地类面积统计（在频数字段FrequencyField(s)下选择“村名”和“地类ID”字段，在汇总字段SummaryField(s)下选择“真实面积”字段）。

7、根据统计结果，完成《道路占地统计表》。

8、根据叠加的结果制作《道路占地分布图》：（1）右键点击叠加后的数据图层，选择Properties，打开Layer Properties 对话框，点击Lables标签，选中Lable features in this layer，在Lable Field 中选择Name字段，设置文本符号，点击确定，则各村的名称标注到图上。

[转载]GIS应⽤案例：绘制某区⼈⼝密度图原⽂地址：GIS应⽤案例：绘制某区⼈⼝密度图作者：Omega核⼼提⽰：本案例名称：绘制俄亥俄州库亚霍加县⼈⼝密度图:通过本例⼦演⽰如何在GIS中连接空间和⾮空间信息，然后绘核⼼提⽰：制地图。

《基于GIS的数量⽅法与应⽤》，王法辉著。

书中介绍了很多很多GIS应⽤与各⾏各业的⼀些实例，对学GIS的⼈有很多的启发。

我个⼈认为单单的GIS没什么了不起的，但是当GIS渗透到各个学科，各个⾏业，真正发挥她的优势的时候，GIS才是真正的GIS。

她不是⼀门技术，更不是⼯具，⽽是未来可持续发展的⼀种新的思路。

先进⾏实际操作本案例，然后再总结本案例所⽤到的ArcGIS的功能以及空间分析的⼯具。

以后陆续的案例同理！本案例名称：绘制俄亥俄州库亚霍加县⼈⼝密度图通过本例⼦演⽰如何在GIS中连接空间和⾮空间信息，然后绘制地图。

开始⼀个GIS项⽬之前，先要收集相关的数据。

所需的数据：shapefile⽂件：tgr39035trt001.shp(该县普查⼩区图层)dBase数据库⽂件：tgr39000sf1trt.dbf(俄亥俄州⼈⼝属性数据)e00⽂件：clevbnd.e00(克⾥夫兰市区边界)注：上述数据均可直接从ESRI⽹站下载，⼈⼝普查的数据来源于美国⼈⼝普查局发布的TIGER⽂件（Topologically Integrated Geographical Encoding and Referencing），可以从普查局的⽹站下载。

e00⽂件是ESRI数据格式转换的⼀种中间格式，先要将e00转换为coverage。

操作步骤：1.e00格式转换第⼀步:由E00格式向Coverage格式转换(1)启动ArcCatalog,打开“VIEW”菜单→“Toolbars”菜单→选择复选框“ArcView 8x Tools”，添加转换⼯具条Conversion Tools。

(2)单击Conversion Tools下拉菜单，选择“Import from Interchange File”⼯具，打开“ArcView ImportInterchange File”对话框。
