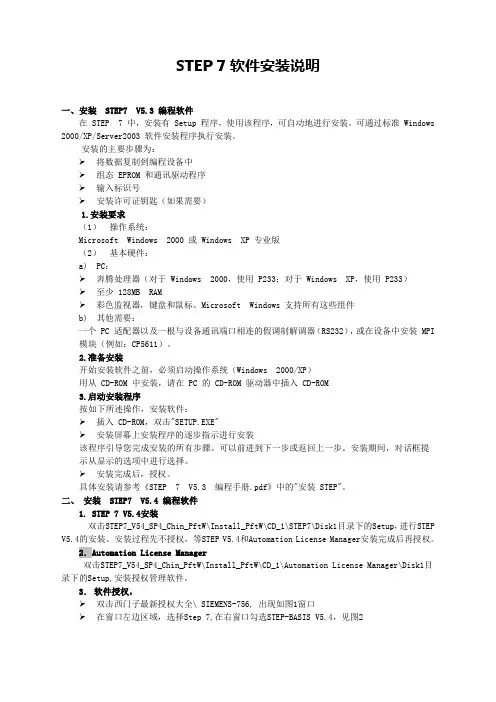

STEP 7软件安装说明一、安装 STEP7 V5.3 编程软件在 STEP 7 中，安装有 Setup 程序，使用该程序，可自动地进行安装。
可通过标准 Windows 2000/XP/Server2003 软件安装程序执行安装。
安装的主要步骤为：将数据复制到编程设备中组态 EPROM 和通讯驱动程序输入标识号安装许可证钥匙（如果需要）1.安装要求（1）操作系统：Microsoft Windows 2000 或 Windows XP 专业版（2）基本硬件：a) PC：奔腾处理器（对于 Windows 2000，使用 P233；对于 Windows XP，使用 P233）至少 128MB RAM彩色监视器，键盘和鼠标、Microsoft Windows 支持所有这些组件b) 其他需要：一个 PC 适配器以及一根与设备通讯端口相连的假调制解调器（RS232），或在设备中安装 MPI 模块（例如：CP5611）。
2.准备安装开始安装软件之前，必须启动操作系统（Windows 2000/XP）用从 CD-ROM 中安装，请在 PC 的 CD-ROM 驱动器中插入 CD-ROM3.启动安装程序按如下所述操作，安装软件：插入 CD-ROM，双击"SETUP.EXE"安装屏幕上安装程序的逐步指示进行安装该程序引导您完成安装的所有步骤。
可以前进到下一步或返回上一步。
安装期间，对话框提示从显示的选项中进行选择。
安装完成后，授权。
具体安装请参考《STEP 7 V5.3 编程手册.pdf》中的"安装 STEP"。
二、安装 STEP7 V5.4 编程软件1. STEP 7 V5.4安装双击STEP7_V54_SP4_Chin_PftW\Install_PftW\CD_1\STEP7\Disk1目录下的Setup，进行STEP V5.4的安装。
安装过程先不授权，等STEP V5.4和Automation License Manager安装完成后再授权。

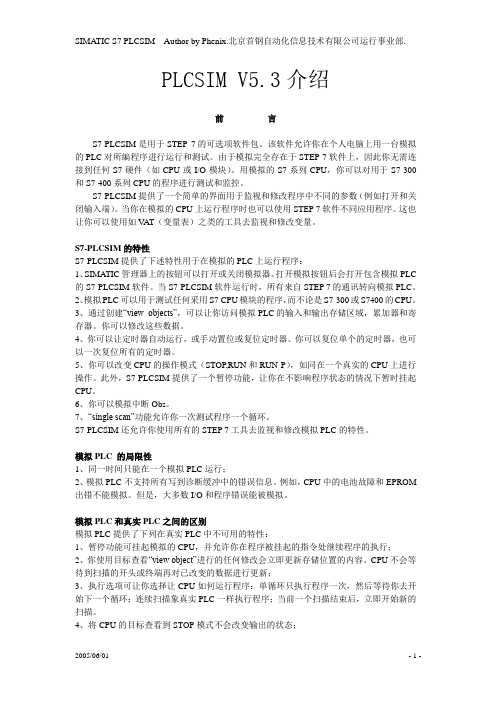

PLCSIM V5.3介绍前言S7-PLCSIM是用于STEP 7的可选项软件包。
该软件允许你在个人电脑上用一台模拟的PLC对所编程序进行运行和测试。
由于模拟完全存在于STEP 7软件上，因此你无需连接到任何S7硬件（如CPU或I/O模块）。
用模拟的S7系列CPU，你可以对用于S7-300和S7-400系列CPU的程序进行测试和监控。
S7-PLCSIM提供了一个简单的界面用于监视和修改程序中不同的参数（例如打开和关闭输入端）。
当你在模拟的CPU上运行程序时也可以使用STEP 7软件不同应用程序。
这也让你可以使用如VAT（变量表）之类的工具去监视和修改变量。
S7-PLCSIM的特性S7-PLCSIM提供了下述特性用于在模拟的PLC上运行程序：1、SIMATIC管理器上的按钮可以打开或关闭模拟器。
打开模拟按钮后会打开包含模拟PLC 的S7-PLCSIM软件。
当S7-PLCSIM软件运行时，所有来自STEP 7的通讯转向模拟PLC。
2、模拟PLC可以用于测试任何采用S7 CPU模块的程序，而不论是S7-300或S7400的CPU。
3、通过创建“view objects”，可以让你访问模拟PLC的输入和输出存储区域，累加器和寄存器。
你可以修改这些数据。
4、你可以让定时器自动运行，或手动置位或复位定时器。
你可以复位单个的定时器，也可以一次复位所有的定时器。
5、你可以改变CPU的操作模式（STOP,RUN和RUN-P），如同在一个真实的CPU上进行操作。
此外，S7-PLCSIM提供了一个暂停功能，让你在不影响程序状态的情况下暂时挂起CPU。
6、你可以模拟中断Obs。
7、“single scan”功能允许你一次测试程序一个循环。
S7-PLCSIM还允许你使用所有的STEP 7工具去监视和修改模拟PLC的特性。
模拟PLC 的局限性1、同一时间只能在一个模拟PLC运行；2、模拟PLC不支持所有写到诊断缓冲中的错误信息。
Step7 v5.3安装步骤相信有很多人都知道了，但是为了满足大部分入门者的要求，转一份贴子Step7 v5.3 Professional 安装步骤1 安装Windows 2000 SP42 安装IE6\IE6b2800\ie6setup.exe3 设置Windows 2000 默认语言为"英语(美国)"控制面板->区域选择->设置默认值, 选择"英语(美国)"4 安装Step7 v5.3\ STEP7_PROFESSIONAL_2004\Setup.exe注: 源文件的路径不能有汉字, 否则Setup.exe不能执行选择: Step7 v5.3S7-SCL v5.3S7-GRAPH v5.3 (Graph 7 )S7-PLCSIM v5.3 (PLC仿真)Aotomation License Manager v1.1选择语言:English提示: Transfer License KeysYes, Transfer should take place during installationNo, Transfer license keys later选择: No, Transfer license keys later5 恢复Windows 2000 默认语言为"中文(中国)"6 安装Step7 v5.3 和Graph v5.3授权将"\Step7 v5.3+graph5.3授权"目录拷贝到硬盘执行STEP7V53key.exe安装Step7 v5.3授权A1710453执行s7graph53.exe安装Graph v5.3授权A1S7GR53注: 我并没有先装Step7 v52有些朋友将WIN2000的"当前用户的设置/您的区域设置"设为英语,这是没有用的, 应将"系统的语言设置/设置默认值"设为英语才有效。
STEP7软件安装首先本人用的是版本此版本可在win7 64位系统中正确安装。
以前的版本包括只可以Step7V5.5_CN 版本均无法再win7 64位系统正确安装，其中Step7V5.5_CN 版本可以在win7 32位系统中正确安装。
（与Step7V5.5_CN是不同的，前者是最新的一版，解决了与win7 64位系统兼容问题）各种版本下载地址如下：2830550/（这里有各种西门子SIEMENS 软件）也可直接点击：[西门子工业自动化及驱动或直接复制下面的迅雷地址：下载后完成后双击Setup.exe ，此时将检测系统是否安装了STEP7，如果没有安装将不能继续下一步骤，解决方法有两种：一.用CD_1\STEP7\Disk1里的SETUP.EXE直接安装二.修改CD_1里的Setups.ini文件Setups.ini文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\S TEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1 修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\ STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1Term1=就是把检测注册表的那项用“;”注释掉，再建一个空的检测项就可以了。
显示系统条件不能满足：在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”不要重新启动，继续安装软件。
我用的是第一种方法。
完成上述步骤后再次双击Setup.exe 开始安装，如果出现“未找到SSF文件”如图说明你将安装文件放在了中文路径下的文件夹里了，西门子不识别中文路径。
STEP7中文版安装与使用注意3.1 运行环境操作系统STEP 7 V5.3 incl.SP2是一个32位的应用程序，可运行于下列操作系统中：·MS Windows XP Professional SP 1 (或SP1a)或SP2您可以在Microsoft的网站查询有关操作系统的信息。
STEP 7 V5.3 incl.SP2能否在下列操作系统中运行尚不明确：·MS Windows 2000 Professional·MS Windows Server 2003 SP1·MS Windows XP Media Center EditionSTEP 7 V5.3 incl.SP2无法在如下操作系统中运行：·MS Windows 3.1·MS Windows for Workgroups 3.11·MS Windows XP HomeSTEP 7 V5.3及后续版本不再支持MS Windows 95、MS Windows 98SE、MS Windows Millennium以及MS Windows NT 4.0操作系统。
Internet Explorer所有的操作系统都必须使用MS Internet Explorer 6.0 (或更高版本)。
用户权限关于STEP 7 V5.3 incl.SP2的用户权限，请遵守下列内容：为能够在MS Windows XP中运行STEP 7，您应以用户的身份(而不是以客户的身份)登录操作系统。
如要安装STEP 7软件以及使用“设置PG/PC接口”应用程序来设置模块，您必须拥有管理员权限。
使用可选数据包时，请遵守各可选数据包所规定的权限要求。
如果项目保存在NTFS驱动上，则用户必须在此具有完全访问权限。
这对于HSP升级版文件夹(默认路径：C:/HWUPDA TES)同样适用。
在S7PROJ 范围内的访问权自动对所有用户开放。
STEP7软件安装首先本人用的是Step7.V5.5.SP1版本此版本可在win7 64位系统中正确安装。
Step7.V5.5.SP1以前的版本包括只可以Step7V5.5_CN 版本均无法再win7 64位系统正确安装，其中Step7V5.5_CN版本可以在win7 32位系统中正确安装。
（Step7.V5.5.SP1与Step7V5.5_CN是不同的，前者是最新的一版，解决了与win7 64位系统兼容问题）各种版本下载地址如下：/topics/2830550/（这里有各种西门子SIEMENS 软件）也可直接点击：[西门子工业自动化及驱动技术软件合集].Step7.V5.5.SP1_Home_x32_x64.iso或直接复制下面的迅雷地址：ed2k://%7Cfile%7C%5B%E8%A5%BF%E9%97%A8%E5%AD%90%E8%87 %AA%E5%8A%A8%E5%8C%96%E5%8F%8A%E9%A9%B1%E5%8A%A8%E8%BD%AF%E4%BB%B6%E5%90%88%E9%9B%86%5D.Step7.V5.5.SP1 _Home_x32_x64.iso%7C979148800%7C38859b763d6a619045a4cfe48b2e992 7%7C/下载后完成后双击Setup.exe ，此时将检测系统是否安装了STEP7，如果没有安装将不能继续下一步骤，解决方法有两种：一.用CD_1\STEP7\Disk1里的SETUP.EXE直接安装二.修改CD_1里的Setups.ini文件Setups.ini文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\S TEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1 修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\ STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1Term1=就是把检测注册表的那项用“;”注释掉，再建一个空的检测项就可以了。

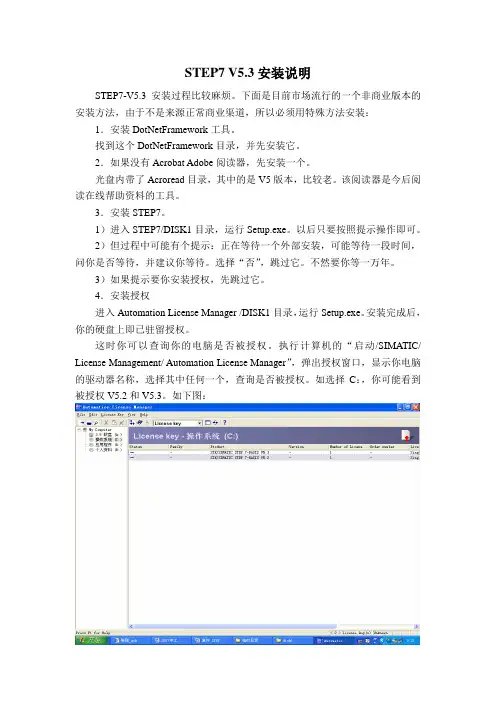

STEP7 V5.3安装说明STEP7-V5.3安装过程比较麻烦。
下面是目前市场流行的一个非商业版本的安装方法，由于不是来源正常商业渠道，所以必须用特殊方法安装：1．安装DotNetFramework工具。
找到这个DotNetFramework目录，并先安装它。
2．如果没有Acrobat Adobe阅读器，先安装一个。
光盘内带了Acroread目录，其中的是V5版本，比较老。
该阅读器是今后阅读在线帮助资料的工具。
3．安装STEP7。
1）进入STEP7/DISK1目录，运行Setup.exe。
以后只要按照提示操作即可。
2）但过程中可能有个提示：正在等待一个外部安装，可能等待一段时间，问你是否等待，并建议你等待。
选择“否”，跳过它。
不然要你等一万年。
3）如果提示要你安装授权，先跳过它。
4．安装授权进入Automation License Manager /DISK1目录，运行Setup.exe。
安装完成后，你的硬盘上即已驻留授权。
这时你可以查询你的电脑是否被授权。
执行计算机的“启动/SIMATIC/ License Management/Automation License Manager”，弹出授权窗口，显示你电脑的驱动器名称，选择其中任何一个，查询是否被授权。
如选择C：，你可能看到被授权V5.2和V5.3。
如下图：5．DocPro工具，是修改pdf文件属性的一个辅助工具。
是否安装看你的需要。
执行文件：DocPro/doc501(或doc511)/setup/setup.exe。
6．SIMATIC iMap STEP 7 AddON：一个可选工具，用于构建STEP7的ProfiNet 系统。
执行iMap – STEP 7 Addon\Disk1\Setup.exe可以安装。
工厂服务部陈刚2007-08-24。
