不锈钢表面缺陷

不锈钢辨真伪方法不锈钢是一种常用的金属材料，具有耐腐蚀、耐磨、耐高温等优点，被广泛应用于厨具、建筑、船舶等领域。

但是市场上也存在着一些假冒伪劣不锈钢产品，给消费者带来了很多困扰。

因此，辨别不锈钢的真伪对于消费者来说非常重要。

下面我们来介绍一些辨别不锈钢真伪的方法。

1.观察外观真正的不锈钢表面光滑、均匀，没有砂眼、裂纹、气泡等缺陷。

而假冒的不锈钢材料往往表面不光滑，有明显的划痕或者凹凸不平的现象，可以用手感触辨别。

同时，真正的不锈钢材料具有一定的重量感，而假冒产品通常比较轻。

2.使用磁铁进行测试不锈钢通常具有弱磁性，真正的不锈钢材料对磁铁没有或者只有非常弱的吸引力。

因此，可以使用磁铁将其靠近不锈钢表面，如果磁铁能够吸附在材料上，那么很有可能是假冒产品。

3.化学测试不锈钢材料通常由铬、镍等金属元素组成，可以使用化学试剂进行测试。

常用的测试方法包括硝酸银法和铬酸法。

硝酸银法的原理是真正的不锈钢材料在硝酸银溶液中通常不会产生颜色变化，而假冒产品则会在溶液中产生黑色沉淀。

铬酸法则是通过添加铬酸盐溶液，真正的不锈钢材料会产生绿色溶液，而假冒产品则不会。

4.高温测试真正的不锈钢材料具有耐高温的特点，在高温下不易变色。

可以将不锈钢材料放入高温炉中加热，观察材料表面是否发生颜色变化。

真正的不锈钢材料不会发生明显的颜色变化，而假冒产品则可能会变色。

5.使用电化学测试仪器在专业场合，可以使用电化学测试仪器进行测试。

这种测试方法可以通过测定不锈钢材料的电位差和腐蚀电流密度等指标，来判断其真伪。

总的来说，辨别不锈钢真伪需要综合运用多种方法，如观察外观、使用磁铁测试、化学测试、高温测试以及使用电化学测试仪器等。

同时，消费者也应该选择有信誉的品牌和渠道购买不锈钢产品，以降低购买假冒产品的风险。

冷轧不锈钢质量控制及常见缺陷预防论述随着工业化进程的加快，不锈钢的需求越来越大，而冷轧不锈钢由于具有优良的耐腐蚀性、耐热性、美观性等特点，因此在各行各业得到广泛应用。

但是，不锈钢在生产过程中容易出现各种缺陷，影响质量，因此，研究冷轧不锈钢的质量控制及常见缺陷预防是十分必要的。

本文将从以下几个方面进行探讨：一、冷轧不锈钢质量控制不锈钢生产过程中的质量控制主要包括原料控制、生产过程控制、检验控制和质量管理等四个方面。

其中，原料控制的关键是对原料的化学成分进行检查，以确保原材料符合国家标准。

在生产过程中，需要对生产环境、生产设备、人员素质和生产流程进行控制，确保机器运行稳定，环境整洁卫生，工人操作规范等。

同时，在检验和质量管理方面，需要严格把控各个环节，遵循标准化的检验流程，以保证成品质量可靠。

二、冷轧不锈钢常见缺陷1. 表面缺陷表面缺陷是较为常见的一种不锈钢缺陷。

主要是指钢板表面出现坑洼、斑点、伤痕、起泡、杂质等问题。

2. 化学成分不合格化学成分不合格通常指钢板中的元素含量不符合标准，如钼、钴、铝等成分的含量不足或超标，这会导致不锈钢耐腐蚀性不佳、强度及硬度差等问题。

3. 热处理不当不锈钢的热处理涉及温度、时间、冷却速率等因素，如果问题出现，则会引起不锈钢的形状不稳定，脆性增加等现象。

4. 噪音过大钣金加工过程中，耳膜损伤是一个不容忽视的问题，噪音过大会促进物理变化的发生，从而影响不锈钢板的质量。

三、常见缺陷预防措施为预防冷轧不锈钢的各类缺陷，需要采取以下几种措施：1. 严格执行生产流程，确保各环节质量稳定；2. 对生产过程进行盲审，以防止环境污染和机器故障等因素影响不锈钢质量；3. 严格按照标准化检验流程进行检验，防止不合格不锈钢流入市场；4. 在制造过程中注意产品匹配，任何一级产品的质量问题都可能影响到最终的成品质量。

总之，冷轧不锈钢的质量控制和缺陷预防是十分重要的。

只有严格管控各个环节、严格遵循标准化检验流程，才能保证不锈钢板质量稳定，并在市场上取得更好的竞争优势。

不锈钢拉伸缺陷
不锈钢拉伸缺陷是指在拉伸过程中，不锈钢材料出现的各种缺陷。

主要包括以下几类：
1. 纵向裂纹：不锈钢在拉伸过程中，如果受到过大的拉力或者
过快的拉速度，就会出现纵向裂纹。

这种缺陷不仅会降低不锈钢的强度和韧性，还可能导致材料断裂。

2. 横向裂纹：不锈钢在拉伸过程中，如果受到过大的横向应力，就会出现横向裂纹。

这种缺陷通常发生在板材或带钢等扁平材料中。

3. 毛刺：在不锈钢拉伸过程中，如果材料表面存在毛刺或划痕，就会导致拉伸过程中出现毛刺缺陷。

这种缺陷不仅会影响不锈钢的美观度，还可能导致材料表面损伤。

4. 拉伸不均匀：不锈钢在拉伸过程中，如果拉力不均匀或者应
力集中，就会导致拉伸不均匀缺陷。

这种缺陷会影响不锈钢的力学性能和使用寿命。

5. 表面氧化：不锈钢在拉伸过程中，如果材料表面存在氧化或
者腐蚀，就会导致表面氧化缺陷。

这种缺陷会影响不锈钢的耐腐蚀性和美观度。

为了避免不锈钢拉伸缺陷的发生，需要注意以下几点：
1. 控制拉伸速度和拉力大小。

2. 保持材料表面的平整度和光洁度。

3. 采用优质的不锈钢材料。

4. 加强检测和控制，及时发现和修复缺陷。

不锈钢表面常见缺陷类型汇总1、狭缝——在钢卷正反两面热轧边缘20MM内，在钢卷全长上产生的线状缺陷。

日新原料上表面此缺陷较宽，下表面较窄。

故日新下表面作为冷轧单面保证品的基准面。

2、氧化线——材料板面存在因轧制残留的氧化物引起线状缺陷，和夹杂缺陷有所相似；3、翘皮（氧化皮掉落）——呈舌状或鱼鳞片状，有闭合的有张开的。

有大部也有小部于本体相连。

4、夹杂——有明显的点状、块状、长条状柳叶状的明显特征。

5、划线——加工时，在材料板面可看出条状点状有单条也有多条但无手感的划痕；6、划伤——加工时，在材料板面可看出条状点状有单条也有多条并有手感的划痕；7、碰伤——材料板面在外力作用下产生较大的材料变形；8、层间滑移（双面滑移）——在钢卷正反两面对称位置上发生形态相同的、细小而密集的伤痕。

由于板与板之间松卷产生。

9、折痕——加工时，板面在外力作用下产生较小的材料变形；10、纸压痕——加工时，板面因纸皱纹引起的材料变形；11、毛刺——加工时，在材料断裂面下部形成的塑性变形（平板为毛刺一端头向上、一端头向下）；12、塌边（塌角）——加工时，在材料剪切光亮带上部形成的塑性弯曲变形；13、线状鳞状折叠——在钢卷的表面缺陷呈线状剥落状态有的被膜覆盖，有的未被覆盖。

14、边部鳞状折叠——在钢卷边部轧制边缘50MM以内发生的线状或山状的鳞状剥落，与轧制方向平行，连续或断续发生。

15、山形鳞状折叠——钢卷表面为山形剥落缺陷，发生的位置无特征，山形方向与轧制方向平行。

16、热轧头部滑移——在热轧卷头部大约5米两面有滑移伤痕。

17、氧化皮缺陷——在热轧的下表面头尾发生较多，呈长椭圆形的较多里面的材料呈凹下状。

18、停辊印——在钢带表面发生与轧制方向垂直的一条凹痕。

19、平整辊印——在钢板轧制方向上，以SPM工作辊周长为间距产生的凹凸形伤痕。

20、辊印——在钢板长度方向上，以CRM工作辊周长为间距而出现的凹凸形伤痕；中间辊印、支撑辊印：在长度方向无周期、是直线发生的凹凸伤痕21、边波——钢卷单边或者两边出现的波浪形形变22、凹坑——在热轧时常发生的不定形的杂物咬入而引起的，发生的位置不固定23、高温计冷却水斑点——带钢表面上有白色斑点，中间空的部位颜色和带钢一样。

冷轧不锈钢板带表面缺陷分析与控制摘要：通过分析原料性能特点、出口产品不同规格及不同的质量要求，重点讨论辊轧机比较容易产生的几类典型缺陷的原因，及生产过程中的质量检查和控制预防措施，以期有效降低轧机产品的缺陷率，提高质量控制水平。

关键词：冷轧不锈钢板；带表面缺陷；分析与控制?引言轧制的不锈钢板带应达到用户合同要求的目标厚度，并保证带钢实际厚度在允许的厚度偏差之内，同时为保证成品板形质量，在轧制过程中对原料板形进行改善，并达到后部工序生产的要求。

1.冷轧不锈钢概述不锈钢冷轧轧制是在一定的条件下旋转轧辊给予不锈钢带压力，使钢带产生塑性变形的的加工方式，相对于普通的钢板轧制，不锈钢冷轧的工艺特点主要有三点：（1）不锈钢强度高、加工硬化快；（2）不锈钢冷轧对轧后钢板表面质量要求较高，尤其是光亮退火后的钢板表面，不但要求板形好、精度高，而且要求表面光泽；（3）不锈钢的导热性能差，但不锈钢冷轧轧制过程中会产生大的变形热，需及时将冷轧过程产生的热量转移。

2.冷轧工序主要缺陷及控制不锈钢冷轧板带产品的生产是钢铁产品中的精加工品，表面质量要求高，生产工艺复杂，加工工序多，辊子多，产生缺陷的机会和因素较多、较复杂。

表面缺陷的产生有两个方面：一个是原料缺陷，例如原料夹杂、锈蚀印等，在冷轧生产过程中显现明显；另一个是各工序生产过程中产生的缺陷，需要在生产过程中及时进行解决和处理。

2.1原料缺陷不锈钢中含有较高的合金元素，有较发达的柱状晶和在高温下存在第二相组织，造成热塑性较低。

如果热加工出现表面裂纹，即使修磨消除也往往由于残留缺陷而保留在成品表面上。

不锈钢铸坯表面缺陷如清理不彻底也会对成品表面造成影响。

热轧时由于轧辊硬度、冷却强度不良，易造成热轧辊印等缺陷。

这些缺陷在冷轧工序无法去除，由于辊印缺陷均呈周期性分布，对成品质量造成很大影响，所以针对热轧钢带在冷轧前一般需要进行表面修磨。

2.2 冷轧产生的缺陷冷轧比较容易产生的几类缺陷及预防措施：（1）冷轧擦划伤：该类缺陷一般产生在钢卷的头、尾，生产过程过程中穿带、甩尾以及上道工序和下道工序张力不匹配造成层间擦伤，尤其是4.0mm以上厚度原料钢卷，发生率较高。

不锈钢质量验收标准一、外观检查1. 表面应无明显划痕、凹坑、变形等缺陷。

2. 表面应无气泡、砂眼、裂纹等缺陷。

3. 表面色泽应均匀，无明显的色差。

4. 表面应无锈蚀、油污等杂质。

二、尺寸精度1. 长度、宽度、高度等尺寸应符合设计要求。

2. 对角线、边长等尺寸应满足公差要求。

3. 平面度、直线度等形位公差应符合相关标准要求。

三、材质确认1. 不锈钢材质应符合设计要求，并应有相应的材质证明文件。

2. 不锈钢材料应有明显的材质标识，如材质牌号、规格等。

3. 不锈钢材料应具有良好的可加工性能，表面硬度适中，易于加工。

四、表面处理1. 不锈钢表面处理应符合设计要求，如抛光、拉丝、喷砂等。

2. 不锈钢表面处理后的表面应光滑、平整，无明显的加工痕迹。

3. 不锈钢表面处理后的颜色应均匀一致，无明显色差。

五、焊缝质量1. 不锈钢焊缝应平整、光滑，无气孔、夹渣、裂纹等缺陷。

2. 不锈钢焊缝的焊接质量应符合相关标准要求，如焊缝高度、焊接强度等。

3. 不锈钢焊缝的焊接材料应与母材相匹配，并符合设计要求。

六、厚度检测1. 不锈钢厚度应符合设计要求，并符合相关标准规定。

2. 不锈钢厚度的测量应在不同位置进行，并取平均值。

3. 不锈钢厚度应均匀一致，无明显偏差。

七、结构检查1. 不锈钢结构应符合设计要求，各部件连接牢固，无松动现象。

2. 不锈钢结构应具有良好的稳定性，能承受各种使用条件下的负载。

3. 不锈钢结构中的螺钉、螺栓等紧固件应连接牢固，无松动脱落现象。

4. 不锈钢结构中应注意排水措施，避免积水造成腐蚀。

排水口应设在最低处，以便于排水。

同时应注意检查排水口是否畅通，避免堵塞造成积水。

5. 不锈钢结构中应注意保温措施，对于暴露在外的金属表面应采取保温措施，以防止结露造成腐蚀。

保温材料应选用导热系数低、不易燃的材料，并注意检查其安装是否严密，防止漏风造成结露。

6. 不锈钢结构中应注意防震措施，对于可能受到震动或冲击的部位应采取防震措施，以避免应力集中和金属疲劳造成结构损坏或安全事故。

不锈钢的表面处理和缺陷不锈钢具有独特的强度、较高的耐磨性、优越的防腐性能及不易生锈等优良的特性。

故广泛应用于化工行业，食品机械，机电行业，环保行业，家用电器行业及家庭装潢，精饰行业，给予人们以华丽高贵的感觉。

不锈钢的应用发展前景会越来越广，但不锈钢的应用发展很大程度上决定它的表面处理技术发展程度。

1 不锈钢常用表面处理方法1.1 不锈钢品种简介1.1.1 不锈钢主要成分：一般含有鉻（Cr）、镍（Ni）、钼（Mo）、钛（Ti）等优质金属元素。

1.1.2 常见不锈钢：有鉻不锈钢，含Cr≥12%以上；镍鉻不锈钢，含Cr≥18%，含Ni≥12%。

1.1.3 从不锈钢金相组织结构分类：有奥氏体不锈钢，例如：1Cr18Ni9Ti，1Cr18Ni11Nb，Cr18Mn8Ni5。

马氏体不锈钢，例如：Cr17，Cr28等。

一般称为非磁性不锈钢和带有磁性不锈钢。

1.2 常见不锈钢表面处理方法常用不锈钢表面处理技术有以下几种处理方法：①表面本色白化处理；②表面镜面光亮处理；③表面着色处理。

1.3.1 表面本色白化处理：不锈钢在加工过程中，经过卷板、扎边、焊接或者经过人工表面火烤加温处理，产生黑色氧化皮。

这种坚硬的灰黑色氧化皮主要是NiCr2O4和NiF二种EO4成分，以前一般采用氢氟酸和硝酸进行强腐蚀方法去除。

但这种方法成本大，污染环境，对人体有害，腐蚀性较大，逐渐被淘汰。

目前对氧化皮处理方法主要有二种：⑴喷砂（丸）法：主要是采用喷微玻璃珠的方法，除去表面的黑色氧化皮。

⑵化学法：使用一种无污染的酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗。

从而达到不锈钢本色的白化处理目的。

处理好后基本上看上去是一无光的色泽。

这种方法对大型、复杂产品较适用。

1.3.2 不锈钢表面镜面光亮处理方法：根据不锈钢产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜面光泽。

这三种方法优缺点如下：不锈钢表面处理和缺陷2表1项目方法优点缺点适用产品备注机械抛光整平性好，光亮劳动强度大，污染严重，复杂件难加工，光泽下降，投资及成本较高简单工件，中、小产品，复杂件无法加工整个产品光泽达不到一致，光泽保持时间不长化学抛光投资少，复杂件能抛，效率高，速度快光亮度不足，抛光液要加温，有气体溢出，需要通风设备复杂产品，光亮度要求不高的产品可选用小批量加工较合算电化学抛光达镜面光泽，长期保持，工艺稳定，污染少，成本低，防污染性好一次性投资大，复杂件要装工装，辅助电极，大量生产要降温高挡中小件产品，要求长时间保持镜面光亮产品工艺稳定，易操作，可广泛推广使用1.3.3 表面着色处理：不锈钢着色不仅赋予不锈钢制品各种颜色，增加产品的花色品种，而且提高产品耐磨性和耐腐蚀性。

不锈钢孔洞的原因
不锈钢孔洞的原因可能有以下几点：
1. 腐蚀和磨损：不锈钢虽然耐腐蚀，但并不代表它完全免疫腐蚀。

在恶劣环境下，腐蚀和磨损可能使不锈钢表面的保护层受损，从而导致孔洞的形成。

2. 材料问题：不锈钢的质量不好可能会导致材料存在缺陷，例如金属的纤维方向、夹杂物、缺损和晶粒过大等，这些也可能是造成孔洞的原因。

3. 应力腐蚀开裂：这是一种严重的问题，不锈钢在长时间或高应力的情况下可能会发生应力腐蚀开裂，从而产生孔洞。

为避免不锈钢出现孔洞，需要从多方面入手，包括材料的选择、保养和注意使用环境等。

例如，根据不同用途的需要选择不同品牌和质量的不锈钢材料，避免使用切割和焊接等方法以免损坏材料，对材料进行充分的检测和测试以确保其质量等。

此外，还需要在使用过程中提高使用温度或减小负荷，以避免应力腐蚀开裂的问题，并避免材料受到恶劣的环境和强烈的阳光、辐射和湿度等影响。

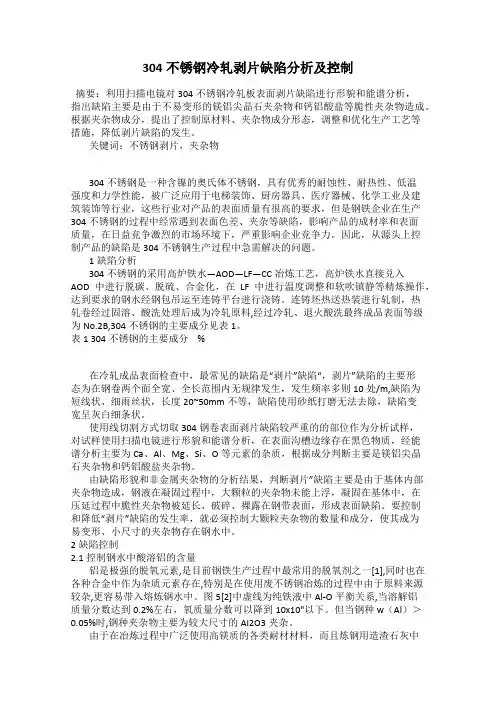

304不锈钢冷轧剥片缺陷分析及控制摘要：利用扫描电镜对304不锈钢冷轧板表面剥片缺陷进行形貌和能谱分析，指出缺陷主要是由于不易变形的镁铝尖晶石夹杂物和钙铝酸盐等脆性夹杂物造成。

根据夹杂物成分，提出了控制原材料、夹杂物成分形态，调整和优化生产工艺等措施，降低剥片缺陷的发生。

关键词：不锈钢剥片，夹杂物304不锈钢是一种含镍的奥氏体不锈钢，具有优秀的耐蚀性、耐热性、低温强度和力学性能，被广泛应用于电梯装饰、厨房器具、医疗器械、化学工业及建筑装饰等行业，这些行业对产品的表面质量有很高的要求，但是钢铁企业在生产304不锈钢的过程中经常遇到表面色差、夹杂等缺陷，影响产品的成材率和表面质量，在日益竞争激烈的市场环境下，严重影响企业竞争力。

因此，从源头上控制产品的缺陷是304不锈钢生产过程中急需解决的问题。

1缺陷分析304不锈钢的采用高炉铁水—AOD—LF—CC冶炼工艺，高炉铁水直接兑入AOD中进行脱碳、脱硫、合金化，在LF中进行温度调整和软吹镇静等精炼操作，达到要求的钢水经钢包吊运至连铸平台进行浇铸。

连铸坯热送热装进行轧制，热轧卷经过固溶、酸洗处理后成为冷轧原料,经过冷轧、退火酸洗最终成品表面等级为No.2B,304不锈钢的主要成分见表1。

表1 304不锈钢的主要成分 %在冷轧成品表面检查中，最常见的缺陷是“剥片”缺陷“，剥片”缺陷的主要形态为在钢卷两个面全宽、全长范围内无规律发生，发生频率多则10处/m,缺陷为短线状、细雨丝状，长度20~50mm不等，缺陷使用砂纸打磨无法去除，缺陷变宽呈灰白细条状。

使用线切割方式切取304钢卷表面剥片缺陷较严重的的部位作为分析试样，对试样使用扫描电镜进行形貌和能谱分析，在表面沟槽边缘存在黑色物质，经能谱分析主要为Ca、Al、Mg、Si、O等元素的杂质，根据成分判断主要是镁铝尖晶石夹杂物和钙铝酸盐夹杂物。

由缺陷形貌和非金属夹杂物的分析结果，判断剥片”缺陷主要是由于基体内部夹杂物造成，钢液在凝固过程中，大颗粒的夹杂物未能上浮，凝固在基体中，在压延过程中脆性夹杂物被延长、破碎、裸露在钢带表面，形成表面缺陷。

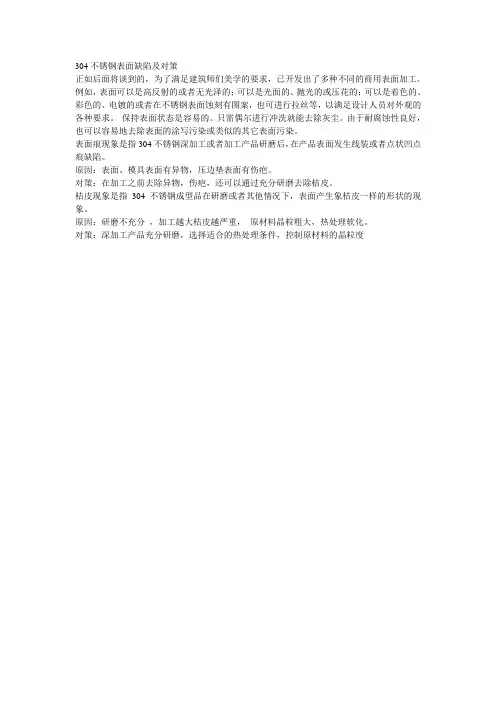

304不锈钢表面缺陷及对策
正如后面将谈到的，为了满足建筑师们美学的要求，已开发出了多种不同的商用表面加工。

例如，表面可以是高反射的或者无光泽的；可以是光面的、抛光的或压花的；可以是着色的、彩色的、电镀的或者在不锈钢表面蚀刻有图案，也可进行拉丝等，以满足设计人员对外观的各种要求。

保持表面状态是容易的。

只需偶尔进行冲洗就能去除灰尘。

由于耐腐蚀性良好，也可以容易地去除表面的涂写污染或类似的其它表面污染。

表面痕现象是指304不锈钢深加工或者加工产品研磨后，在产品表面发生线装或者点状凹点痕缺陷。

原因：表面、模具表面有异物，压边垫表面有伤疤。

对策：在加工之前去除异物，伤疤，还可以通过充分研磨去除桔皮。

桔皮现象是指304不锈钢成型品在研磨或者其他情况下，表面产生象桔皮一样的形状的现象。

原因：研磨不充分，加工越大桔皮越严重，原材料晶粒粗大，热处理软化。

对策：深加工产品充分研磨，选择适合的热处理条件，控制原材料的晶粒度。

不锈钢表面质量标准不锈钢是一种耐腐蚀、美观大方的金属材料，广泛应用于建筑、家具、厨具等领域。

不锈钢的表面质量直接影响着其使用寿命和美观度，因此制定了一系列的表面质量标准，以确保不锈钢产品的质量和可靠性。

首先，不锈钢表面应无裂纹、折痕、划痕等缺陷。

这些缺陷不仅会影响产品的美观度，还可能导致腐蚀和损坏。

因此，在生产过程中应严格控制原材料的质量，避免这些缺陷的出现。

其次，不锈钢表面应平整光滑，无凹凸不平的现象。

表面平整度的要求直接关系到产品的使用性能，不平整的表面可能影响产品的密封性和装配性，甚至影响其使用寿命。

另外，不锈钢表面应无氧化皮、锈斑等腐蚀迹象。

这些腐蚀迹象不仅会影响产品的美观度，还可能影响产品的耐腐蚀性能，导致产品在使用过程中出现问题。

此外，不锈钢表面的清洁度也是一个重要的指标。

在生产过程中，应严格控制外来污染物的进入，确保产品表面的清洁度，避免影响产品的使用寿命和美观度。

最后，不锈钢表面的光泽度也是一个重要的标准。

光泽度的要求直接关系到产品的外观质量，影响产品的美观度和市场竞争力。

总的来说，不锈钢表面质量标准的制定是为了保证产品的质量和可靠性。

只有严格遵守这些标准，才能生产出高质量的不锈钢产品，满足市场和客户的需求。

在生产过程中，企业应加强质量管理，严格控制每一个环节，确保产品符合标准要求。

同时，消费者在购买不锈钢产品时，也应注意选择有质量保证的品牌，以确保产品的质量和可靠性。

综上所述，不锈钢表面质量标准的制定对于保障产品质量和市场竞争力具有重要意义，只有严格遵守这些标准，才能生产出高质量的不锈钢产品，满足市场和客户的需求。

希望各相关企业能够重视不锈钢表面质量标准，加强质量管理，推动行业的健康发展。

不锈钢铸件的常见缺陷有哪些，它产生的原因是什么呢，下面我们一起来了解以下。

(1)缩孔：不锈钢铸件厚截面处出现的形状不规则的孔洞，缩孔的内壁粗糙；缩松：铸件截面上细小而分散的缩孔。

产生原因：①浇注系统或冒口设置不正确，无法补缩或补缩不足：②浇注温度过高，金属液收缩过大；③铸件设计不合理，壁厚不均匀且无法补缩：④铸铁中C、Si含量少，合金元素多时易出现缩松。

(2)砂眼：不锈钢铸件内部或表面带有砂粒的孔洞。

产生原因：①型砂强度不够或周部没舂紧，掉砂：②型腔、浇注系统内散砂未吹净：③合型时砂型局部挤坏，掉砂：④浇注系统不合理,冲坏砂型。

(3)渣气孔：铸件的上表面充满熔渣的孔洞.常与气孔并存，大小不一，成群集结。

产生原因：①浇注温度太低，熔淹不易上浮：②浇注时没挡住熔渣：③浇注系统不正确，挡渣作用差。

(4)粘砂：铸件表面粘附着一层砂粒和金属的机械混合物，使铸件表面粗糙。

产生原因：①砂型舂得太松，型腔表面不致密：②浇注溫度过高，金属液渗透力大：③砂粒过粗.砂粒间空隙过大。

(5)夹砂：铸件表面产生的疤片状金属突起物，使表面粗糙，边缘锐利.且在金属片和铸件之间夹有一层型砂。

产生原因：①型砂热湿强度低。

型腔表层受热膨胀后易鼓起或开裂：②砂型局部紧实度过大，水分过多，水分烘干后易出现脱皮：③内浇道过于集中，使周部砂型烘烤厉害：④浇注温度过浇注速度过慢。

(6)偏芯：铸件内腔和局部形状位置偏错.产生原因：①型芯变形：②下芯时放偏；③型芯没固定好，浇注时被冲偏。

(7)浇不足：铸件残缺，或形状完整但边角圆精光亮：冷隔：铸件上有未完全融合的缝隙，边缘呈圆角。

产牛原因：①浇注温度过低.②浇注速度过慢或断流：③内浇道截面尺寸过小，位置不当。

④未开出气口,金属液的流动受型内气体阻碍；⑤远离浇注系统的铸件壁过薄。

(8)错型:铸件的一部分与另部分在分型面处相互错幵。

产生原因：①合型时上下型错位：②定位销或泥记号不准：③造型时上、下模有错动。

生户卖戍〉......430不锈钢表面异物缺陷分析及改进对策徐向东，蒲嘉亮，杜军(鞍钢联众不锈钢股份有限公司冷轧厂，广东广州510760)摘要：对430不锈钢三种类型的表面异物缺陷进行了 S E M与E D S分析，找出了产生缺陷 的原因，并制定了相应的改进措施。

实践证明，采用管控上料温度，制定穿带标准，周期清理辊 系及酸洗槽等方法，能够有效改善430不锈钢板表面质量，缺陷率由20.92%降低至3<以下。

关键词！ 430不锈钢；表面缺陷；异物压入中图分类号：T G38 文献标识码：A文章编号：1006-4613(2019)01-0056-03Analysis on Defects of Impurity Pressed-in on Surface of 430 Stainless Steel and Improvement Countermeasures for the DefectsX u Xiangdong，Pu Jialiang，Du Jun(Cold Rolled Strip Mill of Ansteel LISCO Stainless Steel Co.,Ltd.，Guangzhou 510760，Guangdong，China)Abstract：The three kinds of the defects of impurity pressed-in on the surface of the 430 stainless steel were analyzed by S E M and E D S.So the causes leading t o the defects were found out and corresponding improvement countermeasures were formulated.The production practice demonstrated that the surface quality of the 430 stainless steel sheet could be improved effectively by taking such measures as controlling the slab temperature，working out the standard for sheet threading，and cleaning the rollers and pickling tank regularly.Finally the defect rate was dropped from20.92% t o less than 3%.Key words： 430 stainless steel；surface defects；defect of impurity pressed-in铁素体不锈钢由于其具有成本低、抗氯化物 应力腐蚀能力强等优势，在部分行业逐渐有取代 奥氏体不锈钢的趋势，而430不锈钢是铁素体 不锈钢中生产和使用量最大的一种，主要集中在 家电板行业'1-2(。

不锈钢表面裂纹检测方法不锈钢作为一种广泛应用于各种工业领域的材料，其表面质量对于产品的性能和使用寿命具有重要影响。

裂纹是常见的表面缺陷之一，因此，不锈钢表面裂纹的检测显得尤为重要。

以下是针对不锈钢表面裂纹的检测方法：1. 外观检测外观检测是最简单直观的检测方法，通过肉眼观察不锈钢表面，检查是否有裂纹、划痕、凹坑等缺陷。

这种方法虽然简单，但对于一些明显的裂纹可以快速检出。

2. 光学检测法光学检测法包括光学显微镜、电子显微镜等，可以放大表面裂纹，提供更精确的观察结果。

这些设备可以清晰地显示出裂纹的大小、形状和位置。

3. 电磁检测法电磁检测法利用磁感应原理，通过在不锈钢表面施加磁场，观察磁场的分布变化来检测裂纹。

这种方法对于一些细微的裂纹也能有效检出。

4. 涡流检测法涡流检测法利用交流电在不锈钢表面产生涡流，通过检测涡流的变化来判断表面是否存在裂纹。

该方法对于非导电材料表面的裂纹检测效果较好。

5. 超声波检测法超声波检测法利用超声波在材料中的传播特性，通过接收反射回来的声波信号来判断表面是否存在裂纹。

这种方法对于较深层的裂纹检出效果较好。

6. 红外热像检测法红外热像检测法利用不同温度下材料发射的红外辐射不同，通过红外热像仪捕捉并分析表面温度分布，从而判断裂纹的存在和位置。

这种方法对于微小裂纹的检测效果较好。

7. 气体渗透检测法气体渗透检测法利用特殊的气体或液体渗透剂，将其涂敷在不锈钢表面，通过观察渗透剂的流动和聚集情况来检出裂纹。

该方法主要用于检测非开口裂纹和孔洞。

8. 磁粉检测法磁粉检测法利用磁粉在磁场作用下的磁性特性，将磁粉施加到不锈钢表面，观察磁粉的分布情况来判断裂纹的存在和位置。

该方法主要用于铁磁性不锈钢材料的表面裂纹检测。

9. 激光全息检测法激光全息检测法利用激光干涉原理，通过记录和分析激光束在材料表面形成的干涉图样，来观察和检出表面裂纹。

该方法具有高精度和高灵敏度，但设备成本较高。

综上所述，不锈钢表面裂纹的检测方法有多种，各有其特点和使用范围。
