CCLINK远程IO用户指南

C C L I N K主站和从站通信使用说明修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】CC-Link主站和从站通信使用说明南京熊猫电子装备有限公司目录2CC-Link主站和从站的参数配置........................................ 3CC-Link主从站数据发送和接收过程....................................CC-Link外部硬件连接目前，CC-Link主站使用的是三菱QJ61BT11N模块，其安装在带有CPU的主基板插槽内，可以根据需要选择槽号，如下图1-1所示。

CC-Link从站使用的是赫优讯的PCI通讯板卡，其安装在工控机PCI插槽内。

图1-1CC-Link主站模块安装位置1)CC-Link主站和从站的外部硬件接线如图1-2所示为主从站之间的接线，若有多台机器人作为从站，从站之间的接线同样可以参照此图，只需在最后一个从站连接终端电阻。

图1-2主从站的外部硬件接线2)CC-Link主站和从站外部硬件站号和波特率设置。

主站可以连接1-64个从站，每个机器人站作为远程设备站，占用4个站数，实际可以根据需要设置从站所占用的站数目（范围为：1-4）。

如下图1-3所示为站号和波特率设置过程，主站的站号设为0，从站的站号依次为1、5、9..........。

同时，主站和所有从站的波特率大小必须相同，可选择的传送速率为156kbps、625kbps、2.5Mbps、5Mbps、10Mbps。

图1-3站号和波特率设置CC-Link主站和从站的参数配置首先需要在PLC编程软件上进行参数设置，包括以下3点：1)在PLC编程软件中对PLC参数进行设置。

如下图2-1所示，在安装CC-Link模块插槽所对应的槽号上选择智能类型，该模块的点数为32点。

图2-1PLC参数设置2)对CC-Link主站进行参数设置。

CC-Link远程I/O模块通讯测试总结1、系统配置基板（Q38B）、电源模块（Q61P）、CPU（Q02UCPU）、CC-Link通讯模块、远程I/O模块2、硬件接线(示例)3、硬件设定a、CC-Link模块设定站号（00）和传输速率（156kbps）b、远程I/O模块设定站号（01）和传输速率（156kbps），传输速率需保持一致4、软件设定a、新建工程（Q系列PLC）,进入工程窗口，双击PLC参数，进行设置如下这里进行I/O分配设置，添加‘智能模块’，设定‘点数’和‘起始地址’（也可不设定，系统默认分配），必要时可以点击‘X/Y分配确认’确认I/O分配情况除了输入、输出模块高速输入模块以及输入输出混合模块，其他特殊模块属于智能模块，均选择‘智能模块’设定完毕后，点击‘设定结束’。

b、网络参数设定，打开网络参数，选择CC-Link双击进入设定页面需要设置CC-Link模块块数，这里设置为1块；开始设置相关参数：‘起始I/O号’，这里设置为‘0000’（根据基板插口，模块占用情况，设定正确的起始地址）‘运行设置’这里可以依据情况设置‘参数名称’、是否勾选‘保持输入数据’等‘模式设置’这里主站模块为Ver.2,我们选择远程网络（Ver.1）模式，也可兼容。

‘总连接台数’设置为‘5’，虽然实际只连接一台，其他报错，只要线路无问题，并不影响主站与其从站的通讯。

‘远程输入(RX)’设为X1000‘远程输出(RY)’设为Y1000‘远程寄存器(RWr)’设为W100，读取起始地址‘远程寄存器(RWw)’设为W400，写入起始地址若我们选择了远程网络（Ver.2）模式，才会设置Ver.2远程输入(RX)Ver.2远程输出(RY)Ver.2远程寄存器(RWr)Ver.2远程寄存器(RWw)，这里不进行设置。

接下来再设置‘站信息’前面我们选择了总连接台数位5台，所以这里显示5站相关参数设置。

实际只连接一台，站号为1号，依据实际进行设置，由于是其他看情况设置根据模块规格参数，设定‘占用站数’，这里设置为‘占用1站’‘保留/无效站指定’设置为‘无设置’若选择‘无效站’，意思是若模块不使用了，但又不拆下来，此模块作为无效模块，在系统中相当于不存在，不影响系统运作。

CC-Link主站和从站通信使用说明南京熊猫电子装备有限公司目录2CC-Link主站和从站的参数配置........................................ 3CC-Link主从站数据发送和接收过程....................................CC-Link外部硬件连接目前，CC-Link主站使用的是三菱QJ61BT11N模块，其安装在带有CPU的主基板插槽内，可以根据需要选择槽号，如下图1-1所示。

CC-Link从站使用的是赫优讯的PCI通讯板卡，其安装在工控机PCI插槽内。

图1-1CC-Link主站模块安装位置1)CC-Link主站和从站的外部硬件接线如图1-2所示为主从站之间的接线，若有多台机器人作为从站，从站之间的接线同样可以参照此图，只需在最后一个从站连接终端电阻。

图1-2主从站的外部硬件接线2)CC-Link主站和从站外部硬件站号和波特率设置。

主站可以连接1-64个从站，每个机器人站作为远程设备站，占用4个站数，实际可以根据需要设置从站所占用的站数目（范围为：1-4）。

如下图1-3所示为站号和波特率设置过程，主站的站号设为0，从站的站号依次为1、5、9..........。

同时，主站和所有从站的波特率大小必须相同，可选择的传送速率为156kbps、625kbps、2.5Mbps、5Mbps、10Mbps。

图1-3站号和波特率设置CC-Link主站和从站的参数配置首先需要在PLC编程软件上进行参数设置，包括以下3点：1)在PLC编程软件中对PLC参数进行设置。

如下图2-1所示，在安装CC-Link模块插槽所对应的槽号上选择智能类型，该模块的点数为32点。

图2-1PLC参数设置2)对CC-Link主站进行参数设置。

如下图2-2所示，起始I/O号选择偶数位较合适，如00、20、40、60等，类型为主站，数据连接类型为主站CPU参数自动起动，模式设置为远程网络（ver.1模式），总连接台数根据实际从站数目来选择，远程输入（RX）首地址X1000，远程输出（RY）首地址Y1000，远程寄存器（RWr读数据）首地址为D1000，远程寄存器（RWw写数据）首地址为D2000，特殊继电器首地址为SB0，特殊寄存器首地址为SW0，其他设置为默认；其中RX、RY、RWr、RWw地址设置放大，目的是避免通信用途的软元件与其他软件出现干涉，影响调试。

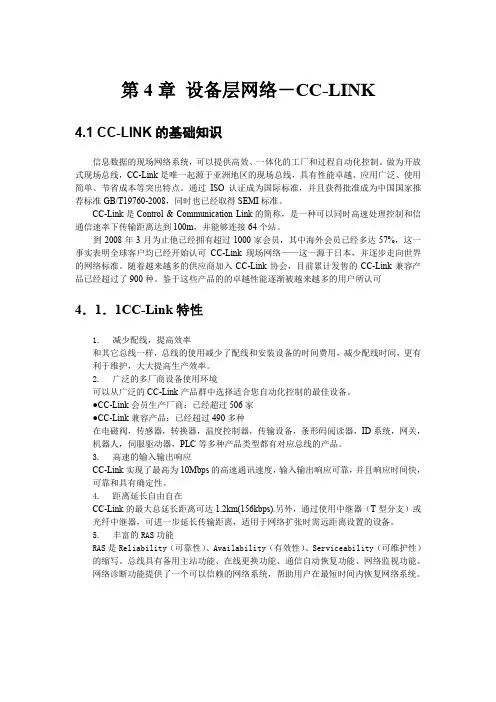

第4章设备层网络－CC-LINK4.1 CC-LINK的基础知识信息数据的现场网络系统，可以提供高效、一体化的工厂和过程自动化控制。

做为开放式现场总线，CC-Link是唯一起源于亚洲地区的现场总线，具有性能卓越、应用广泛、使用简单、节省成本等突出特点。

通过ISO认证成为国际标准，并且获得批准成为中国国家推荐标准GB/T19760-2008，同时也已经取得SEMI标准。

CC-Link是Control & Communication Link的简称，是一种可以同时高速处理控制和信通信速率下传输距离达到100m，并能够连接64个站。

到2008年3月为止他已经拥有超过1000家会员，其中海外会员已经多达57%，这一事实表明全球客户均已经开始认可CC-Link现场网络——这一源于日本，并逐步走向世界的网络标准。

随着越来越多的供应商加入CC-Link协会，目前累计发售的CC-Link兼容产品已经超过了900种。

鉴于这些产品的的卓越性能逐渐被越来越多的用户所认可4．1．1CC-Link特性1.减少配线，提高效率和其它总线一样，总线的使用减少了配线和安装设备的时间费用，减少配线时间，更有利于维护，大大提高生产效率。

2.广泛的多厂商设备使用环境可以从广泛的CC-Link产品群中选择适合您自动化控制的最佳设备。

●CC-Link会员生产厂商：已经超过506家●CC-Link兼容产品：已经超过490多种在电磁阀，传感器，转换器，温度控制器，传输设备，条形码阅读器，ID系统，网关，机器人，伺服驱动器，PLC等多种产品类型都有对应总线的产品。

3.高速的输入输出响应CC-Link实现了最高为10Mbps的高速通讯速度，输入输出响应可靠，并且响应时间快，可靠和具有确定性。

4.距离延长自由自在CC-Link的最大总延长距离可达1.2km(156kbps).另外，通过使用中继器（T型分支）或光纤中继器，可进一步延长传输距离，适用于网络扩张时需远距离设置的设备。

三菱电机通信网络应用指南-CCLINK-----好讲解学习第4章设备层网络－CC-LINK4.1 CC-LINK的基础知识信息数据的现场网络系统，可以提供高效、一体化的工厂和过程自动化控制。

做为开放式现场总线，CC-Link是唯一起源于亚洲地区的现场总线，具有性能卓越、应用广泛、使用简单、节省成本等突出特点。

通过ISO认证成为国际标准，并且获得批准成为中国国家推荐标准GB/T19760-2008，同时也已经取得SEMI标准。

CC-Link是Control & Communication Link的简称，是一种可以同时高速处理控制和信通信速率下传输距离达到100m，并能够连接64个站。

到2008年3月为止他已经拥有超过1000家会员，其中海外会员已经多达57%，这一事实表明全球客户均已经开始认可CC-Link现场网络——这一源于日本，并逐步走向世界的网络标准。

随着越来越多的供应商加入CC-Link协会，目前累计发售的CC-Link兼容产品已经超过了900种。

鉴于这些产品的的卓越性能逐渐被越来越多的用户所认可4．1．1CC-Link特性1.减少配线，提高效率和其它总线一样，总线的使用减少了配线和安装设备的时间费用，减少配线时间，更有利于维护，大大提高生产效率。

2.广泛的多厂商设备使用环境可以从广泛的CC-Link产品群中选择适合您自动化控制的最佳设备。

●CC-Link会员生产厂商：已经超过506家●CC-Link兼容产品：已经超过490多种在电磁阀，传感器，转换器，温度控制器，传输设备，条形码阅读器，ID系统，网关，机器人，伺服驱动器，PLC等多种产品类型都有对应总线的产品。

3.高速的输入输出响应CC-Link实现了最高为10Mbps的高速通讯速度，输入输出响应可靠，并且响应时间快，可靠和具有确定性。

4.距离延长自由自在CC-Link的最大总延长距离可达1.2km(156kbps).另外，通过使用中继器（T型分支）或光纤中继器，可进一步延长传输距离，适用于网络扩张时需远距离设置的设备。

三菱A 系列PLC PLC CC CC CC--LINK 通讯方法的实现通讯方法的实现三菱PLC 网络通讯主要有：CC-LINK 通讯，H 网通讯及以太网通讯三种，下面分别简单介绍这三种通讯实现的方法。

这里只是介绍一些基本的通讯方法和注意事项，其它如站设定的详细方法请参看其相应模块的手册。

一、基本知识CC-LINK 中站的类型：远程I/O 站：作为子站，只处理I/O 开关量的站点，如：AJ65BTB1-16D （16点输入模块）；远程装置（设备）站：能处理开关量和数字量的模块，如：AJ65BT-64AD （A/D 转换模块）；本地站：具有CPU 能和主站或其它本地站通讯的模块，如：A3NCPU； 主站：控制远程I/O 站，装置站和本地站的站点。

二、A 系列PLC CC-LINK 通讯的实现A 系列PLC CC-LINK 的通讯相比Q 系列PLC 来说要麻烦一点，在Q 系列PLC 中实现CC-LINK 通讯只要在软件中组态就可以了，而A 系列PLC 则需要在程序中编程实现。

实际上，在编程时，只有搞清以下两方面就可以了：一是CC-LINK 的I/O 信号，二是CC-LINK 模块用于和CPU 交换数据的缓冲区（BFM），尤其是后者更为重要。

下面分别来说明：1、CC-LINK 模块的I/O 信号CC-LINK 模块的I/O 信号分是为了主CPU 联系用的，用来指明CC-LINK 模块的状态、通讯状态等一些开关量，可以被主CPU 直接使用，从而针对不同的情况让主CPU 做出不同的处理。

I/O 的名称和具体含义在这时里不在详述，可以参看A系列CC-LINK模块手册。

需要说明的是，这些信号的X和Y信号都是针对于主CPU来说的，X信号是从CC-LINK模块传送到主CPU的信号（对于CC-LINK模块来说是输出信号），Y信号是从主CPU到CC-LINK模块的信号（针对CC-LINK模块来说是输入信号），这点要注意区分，不要混淆。

CC-Link主站和从站通信南京熊猫电子装备有限公司目录2CC-Link主站和从站的参数配置3CC-Link主从站数据发送和接收过程必须相同，可选择的传送速率为 156kbps 、625kbps 、2.5Mbps 、5Mbps 、10Mbps 。

图 1-3 站号和波特率设置CC-Link 主站和从站的参数配置CC-Link 外部硬件连接目前，CC-Link 主站使用的是三菱 QJ61BT11N 莫块，其安装在带有 CPU 的主 基板插槽内，可以根据需要选择槽号，如下图 1-1 所示。

CC-Link 从站使用的是 赫优讯的PCI 通讯板卡，其安装在工控机 PCI 插槽内。

图 1-1CC-Link 主站莫块安装位置 1) CC-Link 主站和从站的外部硬件接线如图 1-2 所示为主从站之间的接线，若有多台机器人作为从站，从 站之间的接线同样可以参照此图，只需在最后一个从站连接终端电阻。

图1-2 主从站的外部硬件接线2) CC-Link 主站和从站外部硬件站号和波特率设置。

主站可以连接 1-64 个从站，每个机器人站作为远程设备站，占用 4个站数，实际可以根据需要设置从站所占用的站数目(范围为：1-4 )。

如下图 1-3 所示为站号和波特率设置过程，主站的站号设为 0， 从站的 站号依次为 1 、5、9 。

同时，主站和所有从站的波特率大小首先需要在PLC编程软件上进行参数设置，包括以下3点:1）在PLC编程软件中对PLC参数进行设置。

如下图2-1 所示，在安装CC-Link 模块插槽所对应的槽号上选择智能类型，该模块的点数为32 点。

图2-1PLC参数设置2）对CC-Link 主站进行参数设置。

如下图2-2 所示，起始I/O 号选择偶数位较合适，如00、20、40、60等，类型为主站，数据连接类型为主站CPU参数自动起动,模式设置为远程网络（ver.1 模式），总连接台数根据实际从站数目来选择，远程输入（RX首地址X1000,远程输出（RY首地址丫1000, 远程寄存器（RW读数据）首地址为D1000,远程寄存器（RWW写数据）首地址为D200Q特殊继电器首地址为SBQ特殊寄存器首地址为SW0其他设置为默认；其中RX RY RW、RWW地址设置放大,目的是避免通信用途的软元件与其他软件出现干涉，影响调试。
