LCFNET系列CAN转光纤以太网使用说明
- 格式:docx
- 大小:3.70 MB
- 文档页数:26
CANWiFi-200T用户手册高性能两通道WiFi 转CAN 转换器User ManualV1.10Date: 2020/07/17类别 内容关键词 CAN-bus WiFi 以太网两通道高性能摘要CANWiFi-200T 高性能两通道WiF 转CAN 转换器是基于致远电子先进的CAN 总线技术与操作系统技术,孕育而生的性能优越的转换器。
在保证数据完整性与实时性有独特之处。
修订历史目录1.功能简介 (1)1.1概述 (1)1.2特性 (2)1.2.1强大的硬件 (2)1.2.2完善的功能 (2)1.3产品规范 (2)1.3.1WLAN (2)1.3.2LAN (2)1.3.3CAN (3)1.3.4软件特性 (3)1.3.5EMC特性 (3)1.3.6电气参数 (3)1.4机械尺寸 (4)2.产品硬件接口说明 (5)2.1外观图 (5)2.2电源接口 (5)2.3以太网接口与WLAN天线 (6)2.4恢复出厂设置、复位按钮 (6)2.5CAN口 (6)2.6LED指示灯 (8)3.快速使用说明 (9)3.1设备IP出厂设置 (9)3.2连接与用户获取设备IP (9)3.3PC机与设备网段检测 (10)3.4CANWiFi-200T与USBCAN接口卡通信 (14)4.无线连接模式 (19)4.1AP热点模式 (20)4.2Station客户端模式 (21)5.工作模式 (22)5.1TCP Server模式 (22)5.2TCP Client模式 (22)5.3UDP模式 (22)6. ZNetCom软件配置 (23)6.1安装配置软件 (23)6.2获取设备配置信息 (24)6.3修改设备配置信息 (26)6.4保存恢复设置 (32)6.4.1保存设置 (32)6.4.2恢复设置 (32)6.5升级固件 (33)7.附录 (36)7.1CANWiFi-200T工作端口数据转换格式 (36)7.2CANWiFi-200T CAN口状态的TCP通知端口数据转换格式 (38)8.免责声明 (39)1.功能简介1.1 概述CANWiFi-200T是广州致远电子有限公司开发的一款高性能工业级WiFi与CAN-bus的数据转换设备,它内部集成了2路CAN-bus 接口、1路EtherNet 接口以及1路WiFi接口,自带成熟稳定的TCP/IP 协议栈,用户利于它可以轻松完成CAN-bus 网络和WiFi网络的互连互通,进一步拓展CAN-bus 网络的范围。

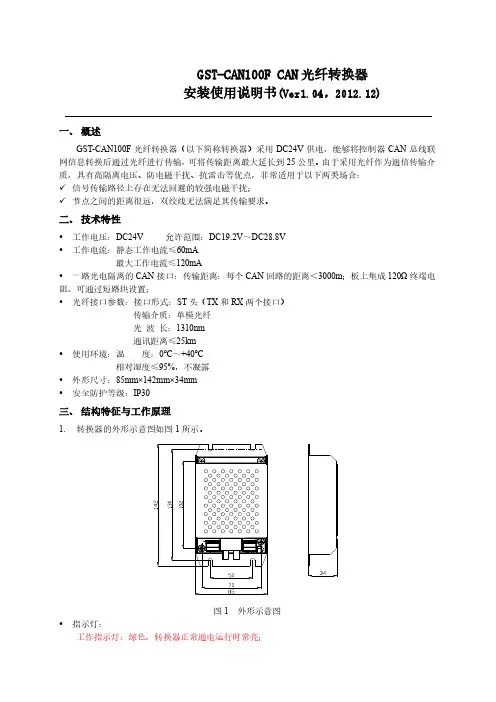

GST-CAN100F CAN光纤转换器安装使用说明书(Ver1.04,2012.12)一、概述GST-CAN100F光纤转换器(以下简称转换器)采用DC24V供电,能够将控制器CAN总线联网信息转换后通过光纤进行传输,可将传输距离最大延长到25公里。
由于采用光纤作为通信传输介质,具有高隔离电压、防电磁干扰、抗雷击等优点,非常适用于以下两类场合:✓信号传输路径上存在无法回避的较强电磁干扰;✓节点之间的距离很远,双绞线无法满足其传输要求。
二、技术特性•工作电压:DC24V 允许范围:DC19.2V~DC28.8V•工作电流:静态工作电流≤60mA最大工作电流≤120mA•一路光电隔离的CAN接口:传输距离:每个CAN回路的距离<3000m;板上集成120Ω终端电阻,可通过短路块设置;•光纤接口参数:接口形式:ST头(TX和RX两个接口)传输介质:单模光纤光波长:1310nm通讯距离≤25km•使用环境:温度:0℃~+40℃相对湿度≤95%,不凝露•外形尺寸:85mm×142mm×34mm•安全防护等级:IP30三、结构特征与工作原理1.转换器的外形示意图如图1所示。
图1外形示意图•指示灯:工作指示灯:绿色,转换器正常通电运行时常亮;光路接收指示灯:红色,通过光路接收到有效信息时闪亮; 光路发送指示灯:绿色,通过光路发送信息时闪亮; 终端电阻设置插针X1:短接后并入120Ω终端电阻; 2. 工作原理:转换器由主控电路、CAN 总线收发电路、光收发驱动电路、隔离电源等部分组成。
CAN 总线收发电路与其它电路之间信号采用光耦隔离。
CAN 总线收发电路收到信息后,由主控电路对信息进行处理并转发到光发送电路;光接收电路收到信息后,由主控电路对信息进行处理并转发到CAN 总线收发电路。
四、 安装与布线警告:安装设备之前,请切断电源。
1. 安装前应首先检查外壳是否完好无损,标识是否齐全。
2. 转换器安装尺寸如图1所示。
CAN转以太网说明书型号:SG-CANET-210天津滨海新区三格电子科技有限公司一、功能描述SG-CANET-210是一款用来把CAN总线数据转为网口数据的设备。
网口支持TCP Sever、TCP Client、UDP Sever、UDP Client、UDP Broadcast模式,可以通过软件配置和网页配置。
设备提供两路CAN接口,两路CAN可分别配置为不同的工作模式,独立工作,互不影响。
设备可以通过软件配置和网页配置。
网口支持10/100Mbps 自适应以太网接口,支持AUTO-MDIX 网线交叉直连自动切换,支持DHCP功能,支持DNS功能,支持自定义MAC,可自定义心跳包时间,可以跨越网关,可以访问外网。
CAN波特率从5K到500K,支持自定义波特率,支持CAN帧过滤。
可以通过软件和硬件恢复出厂设置。
TCP Sever模式,暂只支持一个Client连接,设备把Client发来的数据发往CAN总线,同时把CAN总线来的数据发给连接成功的客户端。
TCP Client模式下设备自动连接目标(远程)服务器,之后完成CAN总线和目标服务器之间的数据传递。
UDP Sever模式下设备接收所有发往设备IP和端口的数据,并把CAN总线来的数据转发给最近一个发给设备数据的IP和端口。
UDP Client模式下设备完成CAN总线和目标IP端口之间的数据传递。
UDP Broadcast模式下可以实现多台CAN接口设备通过以太网连接。
注意:UDP广播模式适用于多对多的情况,即把多个CAN总线设备通过局域网连接起来,使用UDP广播模式需要设置本地端口和目标端口一样。
二、基本参数与硬件连接2.2 接口说明MB 130.722.080.83电源接口图接线口2.3 使用方法点对点连接两台SG-CANET-210服务器,其中一台作为服务器(SERVER )端,另一台作为客户端(CLIENT )。
客户端的这一台的目的IP 与端口号都需要填写作为服务器端的的IP 地址和端口号。

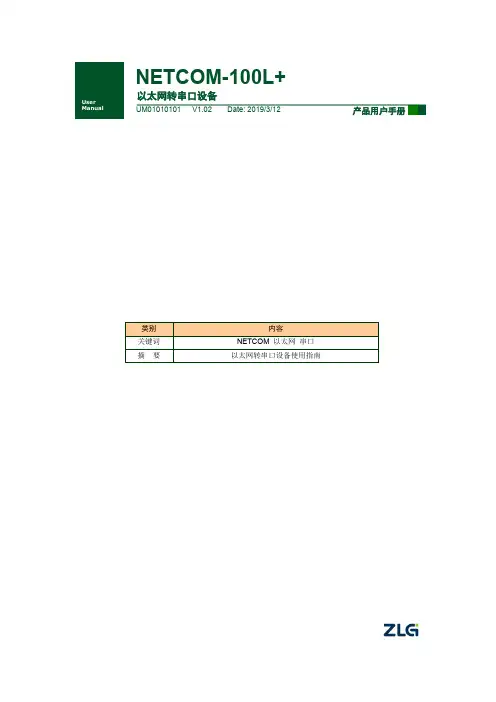

NETCOM-100L+以太网转串口设备修订历史目录1. 产品简介 (1)1.1产品概述 (1)1.2产品特性 (1)1.3产品规格 (1)1.3.1电气参数 (1)1.3.2工作温度 (2)1.3.3防护等级 (2)1.3.4机械尺寸 (2)2. 产品硬件接口说明 (3)2.1面板布局 (3)2.2电源接口 (4)2.3按钮 (4)2.4LED状态指示灯 (4)2.5以太网接口 (4)2.6串行接口 (5)2.6.1RS-232模式 (5)2.6.2RS-485模式 (5)3. 工作模式 (7)3.1TCP Server模式 (7)3.2TCP Client模式 (7)3.3Real COM模式 (8)3.4UDP模式 (8)4. 配置参数的功能和含义 (10)4.1本地网络参数配置 (10)4.1串口功能参数 (11)5. 快速使用说明 (13)5.1各模式快速使用基本步骤 (13)5.1.1TCP Server模式 (13)5.1.2TCP Client模式 (19)5.1.3Real COM模式 (21)5.1.4UDP模式 (26)5.1.5UDP组播功能 (29)6. WEB网页配置 (35)6.1访客设置模式 (35)6.2管理员配置模式 (36)6.2.1功能设置 (36)7. 固件升级 (40)8. 附录 (44)A.1TCP和UDP中默认已经被占用的端口列表 (44)产品问题报告表 (46)产品返修程序 (47)免责声明 (48)1. 产品简介1.1 产品概述NETCOM-100L+是广州致远电子有限公司开发的一款TCP/IP以太网转串口设备。
它内部集成了TCP/IP协议栈,可以轻松完成嵌入式设备的网络功能,使得嵌入式系统设计更加简洁方便,极大地提高了开发效率,大大缩短了产品的开发周期,使产品能够更快投入市场,明显增强产品的市场竞争力。
1.2 产品特性☐串行接口:工作模式:RS-232、RS-485;波特率:300bps~230400bps;校验:None、Even、Odd;串口数据位:5、6、7、8;浪涌保护:1KV(level 2)。
概述:YFC系列产品是易控达科技专门为CAN 总线而设计的工业级光纤通讯中继产品。
通过将该总线的电缆通讯转换为光纤通讯,实现了总线段间的信号光电隔离、完全隔离了总线段之间的电气干扰,同时具有总线信号再生、延长传输距离(与速率相关)、增加节点数以及改变组网拓扑结构的功能。
支持基于CAN2.0A/B 的各类总线如:CAN、DeviceNet、CANOpen、SDS、NMEA2000、SAE J1939、SAE J2284YFC1系列支持一路电缆数据接口,一路光纤数据接口,适用于点对点通讯结构;YFC2系列支持一路电缆数据接口,两路光纤数据接口,适用于链型、星型拓扑结构。
YFC1和YFC2可混合组网为更复杂的网络拓扑结构。
该系列产品具有易控达独创的总线故障智能切断功能,当某总线段出现故障时,不会影响另外总线段该系列产品采用易控达独创的专有技术,数据全透明传输,自动切换数据方向,大大提高了总线的抗干扰性能,支持CAN总线速率0-500K,可以延长总线的传输距离(与总线速率相关)。
该产品可靠的完成了通过光纤传输CAN总线数据,继承并保留了CAN总线的全部优点:对等传输、突发数据、总线仲裁等,实现了电气及地线隔离、降低干扰等性能,同时还具有如下优点:工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源(DC10-36V)输入、双电源冗余等优点特点:支持CAN总线速率0-500K,速率自适应,无须拨码开关设置,数据全透明传输,极低的纳秒级信号延时;将电缆通讯转换为光纤通讯,完全解决了总线的电气干扰问题,多模光纤/单模光纤可选,多模可传输2KM,单模可传输20KM(与总线速率相关),ST/SC/FC接口可选;支持多种光纤网络结构:点对点、星型、链型拓扑结构,并可组合为更复杂的网络拓扑结构;电接口采用独立电源模块供电,完全隔离了总线与设备间的地线回路;同时采用光电隔离技术,隔离内部通讯与总线数据信号,有效保护了通信设备免受电源地线回路和浪涌的干扰破坏;电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能;具有独创的总线故障智能切断功能,光纤链路状态智能监测,电源监测,继电器自动报警功能;丰富的LED状态指示灯,全方位显示总线和光纤运行状态;独立双电源冗余,DC10-36V宽电源供电,DC1500V电源隔离,具有1A反接保护功能;工业级设计,无风扇、低功耗、超强防磁场、防辐射及抗干扰功能;波纹式高强度金属外壳,IP30防护等级, 35mm工业卡轨安装方式;CAN总线传输速率与电缆传输距离的关系:下表是CAN总线速率与电缆传输距离的关系(理论值),实际传输距离与现场组网方式相关。
©2019 Guangzhou ZLG Microelectronics Technology Corp.,Ltd.CANFDNET-400U 用户手册CANFD 总线转以太网模块产品UM01010101 1.0.00 Data:2019/03/11修订历史目录1. 产品简介 (1)1.1产品概述 (1)1.2产品特性 (1)1.2.1强大的硬件 (1)1.2.2完善的功能 (1)1.2.3典型应用 (2)2. 产品规格 (3)2.1电气参数 (3)2.2工作温度 (3)2.3防护等级 (3)3. 机械尺寸 (4)4. 产品硬件接口说明 (6)4.1面板布局 (6)4.2状态指示灯 (6)4.3按键 (7)4.4电源接口 (7)4.5CANFD-bus接口 (7)4.6以太网接口 (9)4.7车载以太网接口 (9)5. 快速使用 (11)5.1设备连接 (11)5.2软件安装 (11)5.3打开设备配置工具 (11)5.4设备搜索 (12)5.5设备基本配置 (13)5.5.1配置网络参数 (13)5.5.2配置CAN(FD)通道参数 (14)5.5.3配置CAN(FD)转以太网参数 (14)5.5.4下载配置 (15)5.6连接ZCANPRO (16)6. 免责声明 (18)1. 产品简介1.1 产品概述CANFDNET-400U是广州致远电子有限公司开发的高性能工业级以太网与CAN(FD)-bus的数据转换设备,它内部集成了4路CAN(FD)-bus 接口、1路Ethernet 接口,1路车载双线以太网接口,自带成熟稳定的TCP/IP 协议栈,用户利用它可以轻松完成CAN(FD)-bus 网络和以太网网络的互连互通,进一步拓展CAN(FD)-bus 网络的范围。
CANFDNET-400U为工业级产品,可以工作在-40℃~85℃的温度范围内。
它具有一路100M/1000M自适应以太网接口,一路10M/100M车载双线以太网接口,4路CAN(FD)口通信最高波特率为5Mbps,具有TCP Server,TCP Client,UDP等多种工作模式,通过配置软件用户可以灵活的设定相关配置参数。

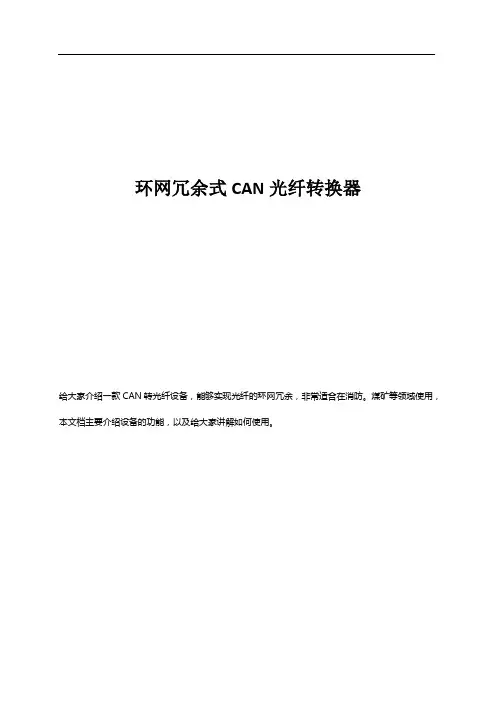

环网冗余式CAN光纤转换器
给大家介绍一款CAN转光纤设备,能够实现光纤的环网冗余,非常适合在消防。
煤矿等领域使用,本文档主要介绍设备的功能,以及给大家讲解如何使用。
1接口、指示灯和终端电阻
图1 产品接口
表1 引脚定义
表2 LED指示灯
如下图所示,开盖将跳线帽短接靠近ON标识一端的两根排针,则启用内置的120欧姆终端电阻;不启用时,可以将跳线帽安在远离ON标识一端的两根排针上。
或者在can接口的CANH和CANL上直接短接一个120欧姆终端电阻。
图2 启用内置终端电阻
多个环网冗余型can光纤转换器LCAN-FOBR支持组成冗余环网
在光纤环网的某个位置光纤线缆断开的情况下,冗余通路无缝上线,保证系统稳定可靠的运行。
CANFiber和LCAN-FOB组合应用
总线级联组网应用时,既可以全部使用LCAN-FOB系列,也可以在网络始末两端使用CANFiber系列。
CAN转以太网说明书型号:SG-Canet-410天津滨海新区三格电子科技有限公司一、功能概述1.1快速了解本产品是用来把CAN数据转为以太网数据的网关,以下称Canet-410。
Canet-410拥有四路CAN口和一路以太网口,四路CAN口分为两组,一组为低速CAN口(1,2通道)波特率支持为5K-500K,一组为高速CAN口(3,4通道)波特率支持为10K-1000K。
网口是10M/100M自适应网口,支持交叉和直连网线。
CAN口通信支持CAN2.0A和CAN2.0B。
网口通信支持TCP和UDP。
Canet-410需要使用软件配置。
配置软件可以在本公司官网下载。
Canet-410需要9-24V供电电源。
1.2使用场景Canet-410用来把CAN数据按一定格式(格式见附录)转发为TCP或UDP 数据,把TCP或UDP数据按一定格式转为CAN帧。
场景1:用户需要在电脑端远程控制CAN接口的设备用户可以根据数据格式开发软件和Canet-410进行网络通信,用来在电脑端控制CAN设备。
场景2:多个CAN设备(接的Canet-410称从设备)需要和一个CAN设备(接的Canet-410称主设备)进行通信,此时可以通过三种方式实现:第一种方式:主设备做TCP Server,需要设置本地端口号。
多个设备做TCP Client,设置目标IP为主设备IP,目标端口为主设备的本地端口。
第二种方式:从设备做TCP Server,需要设置本地端口号。
主设备做TCP Client,设置多个目标IP和目标端口,目标IP和端口为从设备的IP和本地端口。
第三种方式:主设备和从设备都设为UDP模式。
主设备需要设置本地端口,设置多个目标IP和端口为从设备的IP和本地端口。
从设备需要设置本地端口并设置一个目标IP和端口为主设备的IP和本地端口。
以上三种方式主设备CAN口收到的数据会通过网口按格式转发给所有从设备,从设备CAN口收到的数据会转发给主设备。

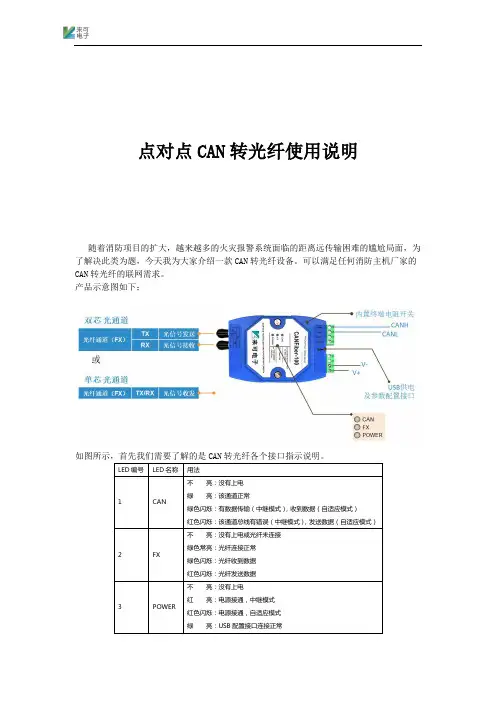

点对点CAN转光纤使用说明随着消防项目的扩大,越来越多的火灾报警系统面临的距离远传输困难的尴尬局面,为了解决此类为题,今天我为大家介绍一款CAN转光纤设备。
可以满足任何消防主机厂家的CAN转光纤的联网需求。
产品示意图如下;LED编号LED名称用法1 CAN 不亮:没有上电绿亮:该通道正常绿色闪烁:有数据传输(中继模式),收到数据(自适应模式)红色闪烁:该通道总线有错误(中继模式),发送数据(自适应模式)2 FX 不亮:没有上电或光纤未连接绿色常亮:光纤连接正常绿色闪烁:光纤收到数据红色闪烁:光纤发送数据3 POWER 不亮:没有上电红亮:电源接通,中继模式红色闪烁:电源接通,自适应模式绿亮:USB配置接口连接正常并附送指示灯闪烁说明CAN通道内置120欧姆终端电阻,开盖设置跳线帽启用或关闭120欧姆终端电阻。
如下图所示,开盖将跳线帽短接靠近ON标识一端的两根排针,则启用内置的120欧姆终端电阻;不启用时,可以将跳线帽安在远离ON标识一端的两根排针上。
或者在can接口的CANH 和CANL上直接短接一个120欧姆终端电阻1选型指导1.1单模或多模单模光纤:典型的单模光纤是8和10µm的纤芯直径,包层直径为125µm,外层为黄色多模光纤:通常的多模光纤是50和62.5µm的纤芯直径,包层直径为125µm,外层为橙红色。
单模、多模需要根据现场布置的光纤类型确定,现场光纤为单模时,选型"S";为多模时,选型"M"。
单模多模1.2单芯或双芯关于芯数,是指每路光通道的光纤芯数,用户可以根据要求选型单芯或双芯。
选“S”时,是单芯光通道;选“M”时,是双芯光通道。
以SC光纤接口的总线式CAN光纤转换器为例,查看单芯和双芯的区别:当CANFiber系列点对点式can光纤转换器是单芯光通道时,必须成对使用,两个设备是不同的,一个设备标识为RX设备,另一个设备标识为TX设备。

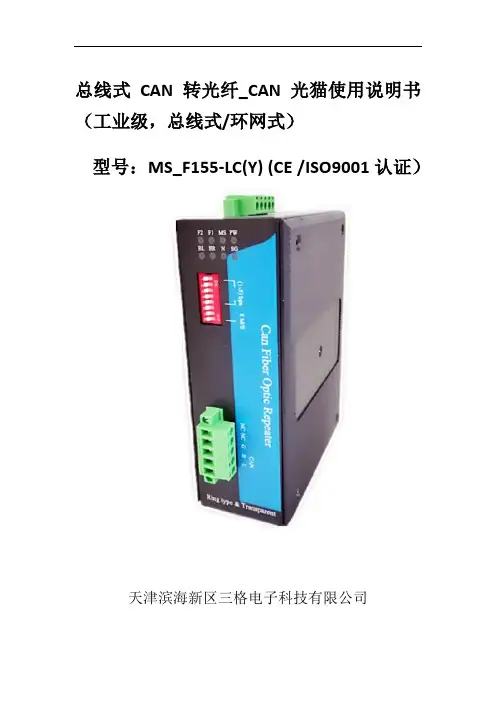

总线式CAN转光纤_CAN光猫使用说明书(工业级,总线式/环网式)型号:MS_F155-LC(Y) (CE /ISO9001认证)天津滨海新区三格电子科技有限公司一、功能概述MS_F155-LC是将总线式CAN总线转为光纤的模块,可以延长CAN bus通信距离,最远可以达到20公里到40公里。
采用光信号传输,模块有很好的抗电磁干扰能力。
专用的光纤通信芯片设计电路,使数据通信稳定可靠,可用于比较恶劣的工矿环境。
CAN信号的传输速率最高为100Kbps,可以总线式布线,也可以环网布线。
CAN总线布线方便,CAN口设备一般都是接成总线模式,本产品将工业现场的CAN导线替换为光纤,延长通信距离,提高产品稳定性。
光通讯中光纤双环网自愈是一种有效的高可靠通讯方式。
该产品主用实现CAN 设备,在一对光纤环网(主环\备环)上互相通讯,正常通讯时,备环处于备份状态;当主环光纤故障时,备环立即启动工作,当主环故障消失时,备环立即切换,恢复备份状态,而主环恢复工作状态。
光纤故障检测、主环、备环均由双环自愈光纤Modem自动完成,无需人工干预。
级联方式支持0-500Kbps的任意速率,环网方式速率低于115200bps。
光纤接口FC\SC\ST任选,由于采用光纤传输介质,可以在雷电、浪涌、电磁干扰等恶劣的工业环境下安全、高速、长距离通讯。
同时省去原来使用铜线时的雷电浪涌保护设备的投资;二、规格与特性传输速率:小于100Kbps。
通信方式:CAN总线。
通信距离:多模可以达到2000米,单模可以达到20-40公里。
配置方式:无需配置,自动适应速率保护:15KV静电保护,1600W浪涌保护环境温度:-40---60°C存储温、湿度:-40---80°C 5%---90%光纤:SC、LC可选口,双纤或者单纤。
光纤参数:单模、SC口、单双纤,波长1310nm。
三、使用方法、指示灯状态2、拨码开关8位拨码开关,1-7位保留未使用。
第四章 CANNET使用教程本章节主要介绍了CANNET使用及烧程,对本章节的学习可以了解CANNET在维护工作中如何使用。
第一节NETCAN-BOX适配器接线端子说明一.1. DB9端口连接说明注一.2. RJ45端口连接说明第二节NETCAN-BOX适配器指示灯说明注: 如果NETCAN-BOX适配器的RUN\LINK\ACT\三个指示灯同时闪烁,则表示设置的IP地址有冲突,此时必须断电重新设置IP。
如果NETCAN-BOX适配器在15秒内未收到从以太网发来的数据,则重新复位运行。
第三节NETCAN-BOX适配器内部设置说明注:[] 括号中表示拨码开关上面的字符三.1. 程序烧写模式(JP2)三.2. 程序运行模式(JP2)程序运行模式时,必须将拨码开关设置为以下状态三.3. NETCAN-BOX 的IP 地址设置(JP1)IP=64×IP6+32×IP5+16×IP4+8×IP3+4×IP2+2×IP1+1×IP0三.4. 子网的IP 地址设置(JP2)注:IP 地址中前两位不允许设置,默认为192.168.X.Y 。
默认为192.168.1.Y]设置NETCAN-BOX 模块的IP 范围为0~3ON 表示0,OFF 表示1 斜体字本厂使用X =2×P61[7]+1×P60[8]三.5. NETCAN-BOX 的CAN 波特率设置(JP1)拨码开关JP1的IP7[1]设置NETCAN-BOX 适配器CAN 通讯波特率OFF 表示1X =三.6. NETCAN-BOX 的CAN 帧数量说明6]设置CAN 帧数量OFF 表示1X =1×P62[6] (斜体字本厂使用)三.7. NETCAN-BOX的端口号说明以及与NETCAN-BOX连接的上位机IP地址说明接口机192.168.1.11,端口6002.对应模块192.168.1.12,端口号为6001。
CANET-I/II CAN转以太网适配器使用说明书 (创新的高速智能CAN接口卡)版本:V2.0目 录目 录 (2)第一章 产品简介 (3)1.1 产品概述 (3)1.2 性能指标 (3)1.3 应用领域 (3)1.4 订购信息 (3)1.5 产品销售清单 (4)1.6 技术支持与服务 (4)第二章 硬件连接 (5)2.1 硬件接口描述 (5)2.2 系统连接 (5)2.3 总线终端电阻 (6)第三章 参数设置 (7)3.1 PC 机与模块网段检测 (7)3.2 Windows98/Me 网络设置 (7)3.3 Windows2000 网络设置 (7)3.3.1 增加本机IP 地址 (7)3.3.2 修改本机IP 地址 (9)3.4 配置软件CANET-I/II Config (10)3.4.1 软件操作 (10)3.2.2 设备参数描述 (11)3.4 测试软件CANET-I/II Tester (12)第四章 通信转换规约 (13)4.1 转换格式规约 (13)4.2 软件编程示例 (14)光盘中附带VC,BC例程源代码。
(14)附录 (15)第一章 产品简介1.1 产品概述CANET-I/CANET-II 高性能CAN转以太网适配器,集成了一路CAN-bus 接口(CANET-I)或两路CAN-bus 接口(CANET-II)和EtherNet 接口以及TCP/IP 协议栈,用户利于它可以轻松完成CAN-bus 网络和EtherNet 网络的互连互通,进一步拓展CAN-bus 网络的范围。
CANET-I/II CAN转以太网适配器每路CAN通道都集成完全的电气隔离保护、防浪涌保护,抗干扰能力强,是一款性能稳定、通讯可靠的CAN以太网转换器。
CANET-I/II适配器的转换效率达到CAN的理论极限为6500帧/S(1Mbps扩展帧下测的),适合CAN 的低速到高速的所有应用。
1.2 性能指标♦32位ARM9处理器,内嵌实时操作系统;♦流量6500帧/S(1Mbps下扩展帧,远超同类产品包括ZLG CANET-100T CANET-200T);♦采用实时操作系统配合自适应流量控制算法,适合对实时性要求苛刻的控制系统使用。
EtherNet/CAN网关ENC-315产品手册REV 2.7上海泗博自动化技术有限公司Shanghai Sibotech Automation Co., Ltd 技术支持热线:021-5102 8348E-mail:support@目录一、手册使用说明 (2)1.1适用范围及更新 (2)1.2术语解释 (2)二、产品概述 (3)2.1产品功能 (3)2.2产品特点 (3)2.3技术指标 (3)2.4电磁兼容性能 (4)2.4.1 高频干扰试验(GB/T15153.1 classⅢ) (4)2.4.2 快速瞬变脉冲群试验(GB/T17626.4 classⅢ) (4)2.4.3 静电放电干扰(GB/T 17626.2 classⅢ) (4)2.4.4 辐射电磁场(GB/T 17626.3 classⅢ) (5)三、产品外观 (6)3.1外观说明 (6)3.2指示灯 (6)3.3配置开关 (7)3.4接口 (7)3.4.1 电源接口 (7)3.4.2 以太网接口 (8)3.4.3 CAN接口 (8)四、产品使用方法 (9)4.1快速应用指南 (9)4.2硬件接线 (9)4.3网页配置说明 (9)4.4运行 (15)4.4.1接线说明 (15)4.4.2 数据交换模式 (16)4.4.3 数据转换格式 (17)4.4.4终端电阻 (18)五、安装 (19)5.1机械尺寸 (19)5.2安装方法 (20)六、运行维护及注意事项 (21)七、版权信息 (22)八、相关产品 (23)附录A SOCKET编程 (24)附录B 动态链接库——ENETCAN.DLL (27)一、手册使用说明1.1适用范围及更新本手册适用于产品ENC-315网关,手册提供该产品的各项参数,具体使用方法和注意事项,方便工程人员的操作运用。
在使用网关之前,请仔细阅读本说明书。
随着产品的改进,本手册也将不断更新,如果您需要最新的版本,请联系产品经销商。
光纤接入设备及使用图解由于不同种类信息的需求也越来越多,伴随而来的不断增长的IP数据、话音、多媒体图像等多种新业务需求,促使了各大网络运营商的传送网络环境发生了翻天俯地的变化,以前那些以承载模拟话音为主要目的的传统城域网和接入网在容量以及接口种类上都已经无法满足多种多样的新业务传输与处理的要求。
于是迫于社会信息量的突飞猛进,那些专门为城域网和接入网上提供新业务传送的技术及设备迅速发展起来。
其中以MSTP(多业务传输平台)和PON(无源光网络)发展是最具有代表性的,它们都是基于光纤传送技术、在城域网或接入网上提供多种新业务承载的最佳解决方案。
基于光缆的光纤接入技术是未来宽带网络的发展方向,它的发展也离不开光纤接入设备发展和支持,就像鱼与水一样。
谈起光纤接入设备不得不提起它的三代发展经历:第一代大量采用地PDH(光纤光端机)设备,包括点到点型和星型局端设备,不具备汇聚功能。
全部采用PDH传输协议,也没有光接口规范。
用户业务如E1和数据业务通过远端设备,利用私有PDH协议进行复接,经光纤传输到局端设备。
局端设备按照私有协议对PDH光信号进行分接,又转换成为E1等PDH 接口,再通过电缆经DDF配线架与城域骨干/汇聚设备连接。
由于PDH协议的局限性致使各类光纤接入设备很快落伍。
第二代鉴于第一代设备的缺陷,一些PDH设备厂商研发出第二代设备,即在局端设备中增加一个SDH(密集型光波复用)终端卡。
在局端与远端设备之间仍然采用私有的PDH协议,而在局端提供汇聚功能,将原来的E1信号经SDH终端卡复用,并给出标准SDH接口。
主要解决了局端设备与城域骨干设备的互连问题和统一接口标准。
第三代是SDH直通设备,包括汇聚型和非汇聚型。
由于新业务覆盖面广,新一代SDH直通设备已经能够按照SDH规范,自动适配到SDH进行传送;非汇聚型的远端设备可以通过SDH光接口直接连接到城域网汇聚层节点上,适合从汇聚层网络上分支出较少的业务接口。
8通道CAN转光纤集线器产品手册型号:SG-CFH-821天津滨海新区三格电子科技有限公司一、概述1.1产品用途SG-CFH-821可以实现将8路消防主机的CAN信号通过光纤汇总到一台总控室消防主机上,实现消防主机间的光纤通信。
该产品具有级联扩展功能,可实现三级级联。
产品使用方便,配置简单。
1.2产品特点凡具有CAN接口的各类设备都可以通过本产品实现光纤的互联互通。
如:具有CAN接口的消防主机及各类传感器等都可以使用该产品进行互联通信。
1.3技术指标1)电源电压:12~24V宽电压供电。
2)额定功率7.2W(24V/300mA)。
3)8路光纤接口,单模、SC口(可选择其他接口,LC FC等)、单双纤可选,波长1310nm。
4)两路协议型CAN接口,支持CAN2.0A和CAN2.0B协议,符合ISO/DIS 11898规范;用于连接主机及扩展级联使用。
5)环境温度:运输和存储:-40℃~+70℃。
工作温度:-20℃~+60℃。
6)工作相对湿度:5~95%(无结露)。
7)外形尺寸:(长)330mm×(宽)134mm×(厚)34mm。
8)安装方式:机架安装。
9)防护等级:IP20。
10)重量:约300g。
二、安装及使用2.1接口说明2.1.1电源接口产品电源接口采用两种形式,5.08压线端子排和DC2.1接线插头方式,用户可根据具体需求自行选择接线方式。
接线端子排线序如下:2.1.2CAN 接口EL 和EH 为集线器级联CAN 接口,可连接下一台CAN 集线器的ML 和MH 。
ML 和MH 连接总控室消防主机的CANL 和CANH 。
符号定义V+电源正极,12-24VDCG 电源负极〨外部大地接线DC2.1电源头接线端口2.1.3指示灯状态各指示灯状态如下表所示:符号定义状态说明Pow 电源指示灯熄灭电源未接通常亮电源接通Err CAN 错误指示灯熄灭没有CAN 错误常亮CAN 通道通信错误CM 主机CAN 指示熄灭CAN 总线未接收数据常亮CAN 总线在接收数据CE 扩展CAN 指示熄灭CAN 总线未接收数据常亮CAN 总线在接收数据CS1光纤1数据指示灯熄灭没有数据收发常亮有数据收发功能符号定义CAN 级联扩展接口EL 级联CAN 总线低EH 级联CAN 总线高主机CAN 接口ML 消防主机CAN 总线高MH 消防主机CAN 总线低接地G接地CS2光纤2数据指示灯熄灭没有数据收发常亮有数据收发CS3光纤3数据指示灯熄灭没有数据收发常亮有数据收发CS4光纤4数据指示灯熄灭没有数据收发常亮有数据收发CS5光纤5数据指示灯熄灭没有数据收发常亮有数据收发CS6光纤6数据指示灯熄灭没有数据收发常亮有数据收发CS7光纤7数据指示灯熄灭没有数据收发常亮有数据收发CS8光纤8数据指示灯熄灭没有数据收发常亮有数据收发F1光纤1连接指示灯熄灭光纤没有连接上常亮光纤正常连接F2光纤2连接指示灯熄灭光纤没有连接上常亮光纤正常连接F3光纤3连接指示灯熄灭光纤没有连接上常亮光纤正常连接F4光纤4连接指示灯熄灭光纤没有连接上常亮光纤正常连接F5光纤5连接指示灯熄灭光纤没有连接上常亮光纤正常连接F6光纤6连接指示灯熄灭光纤没有连接上常亮光纤正常连接F7光纤7连接指示灯熄灭光纤没有连接上常亮光纤正常连接F8光纤8连接指示灯熄灭光纤没有连接上常亮光纤正常连接2.1.4CAN 波特率配置CAN 波特率配置采用拨码开关方式配置,拨码开关如下所示:把拨码开关第1位打开ON,即根据拨码开关进行速率配置。
Convertidor de Medios de Fibra a Ethernet Multimodo, 10/100BaseT a 100BaseFX-ST, 2 km, 1310nmNÚMERO DE MODELO:N784-001-STGeneralEl convertidor de medios multimodo N784-001-ST de Tripp Lite, es una forma económica de aumentar la distancia (hasta 2 km) de nodos de red convirtiendo cables UTP Cat5/6 a fibra óptica. El convertidor de medios presenta una configuración automática MDI/MDI-X y el puerto UTP también detectaautomáticamente la velocidad de la línea. Los switches para configuración permiten operación dúplex o medio dúplex en el puerto de fibra. Energía suministrada ya sea por el adaptador de CA a CD o conexión USB (seleccionable por switch). Tripp LiteCaracterísticasConecte el Ethernet UTP 10BaseT / 100BaseT al Ethernet de fibra 100BaseFXqMDI / MDI-X automáticoqEl puerto UTP detecta automáticamente la velocidad de la redqConfiguración seleccionable mediante un switch para operación dúplex o medio dúplex en el puerto de fibraqLa fibra se extiende hasta 2 kmq2 Opciones de Alimentación - Adaptador CA - CD o USBq5 LEDs con luces de funciónqUtiliza cable multimodo 62.5 / 125 o 50 / 125q3.75" La x 2.75" An x 1" AlqLongitud de onda: 1310 nmqSoporta el pase de fallas de enlace [Link Fault Pass-through, (LFP)] para un fácil rastreo de fallas de enlace en la redqSoporta cable 50 / 125 multimodo hasta a 2 km o cable 62.5 / 125 hasta a 550 mq DestacadoConvierte Ethernet UTP a Fibra qSoporta MDI / MDI-XAutomáticoqFuncionamiento medio dúplex o dúplexqDetección Automática de 10 /100qSoporta cable 50 / 125multimodo hasta a 2 km o cable62.5 / 125 hasta a 550 mqEl Paquete IncluyeConvertidor de MediosMultimodo 10/100, UTP - STqFuente de Alimentación Externa con Clavija NEMA 1-15P (100-240V)qManual del PropietarioqEspecificaciones© 2023 Eaton. All Rights Reserved. Eaton is a registered trademark. All other trademarks are the property of their respective owners.。
目录1产品选型 (1)2接口、指示灯和终端电阻 (2)3功能特点 (4)4典型应用 (7)5快速使用说明 (9)5.1设备IP出厂设置 (9)5.2用户获取设备IP (9)5.3PC机与设备网段检测 (10)5.4LCFNET-600E通讯测试 (10)6ETHCANPORT软件配置 (14)6.1安装配置软件 (14)6.2获取设备配置信息 (15)6.3修改设备配置信息 (17)6.4非标波特率的设置 (21)7尺寸 (22)1产品选型表1 产品选型表表2 订购选型2接口、指示灯和终端电阻图1 产品接口表3 引脚定义表 4 LED 指示灯恢复出厂设置红色方框中的按钮用于设备恢复出厂设置。
使用方法:按照按钮,上电,短按按钮10秒以上,松开,然后给设备重新上电,即可恢复出厂设置。
图 2 恢复出厂设置终端电阻CAN通道内置120欧姆终端电阻,开盖设置跳线帽启用或关闭120欧姆终端电阻。
如下图所示,开盖将跳线帽短接靠近ON标识一端的两根排针,则启用内置的120欧姆终端电阻;不启用时,可以将跳线帽安在远离ON标识一端的两根排针上。
或者在can接口的CANH和CANL上直接短接一个120欧姆终端电阻。
图3 启用内置终端电阻3功能特点4 典型应用LCFNET-600E/622E 可以供用户对CAN 网络和IP 网络进行桥接,使不同CAN 网络通过IP 网络进行互连互通,也可以让PC 机通过IP 网络来监控一个或多个CAN 网络。
多个CAN 网络通过IP 网络互联互通PC上运行的应用软件通过IP网络监控CAN网络5快速使用说明这一章我们将介绍LCFNET-600E/622E基本使用方法和相关软硬件的安装设置。
通过我们的介绍,相信您一定能快速的掌握它的使用方法,并且对IP网络与CAN设备通信有一个直观的了解。
在使用LCFNET设备之前,我们需要知道设备的IP地址等网络参数,LCFNET设备支持“静态获取”和“动态获取”两种IP获取方式。
“静态获取”指设备使用由用户指定的“IP地址”、“子网掩码”和“网关”;“动态获取”指设备使用DHCP协议,从IP网络上的DHCP服务器获取IP地址、子网掩码和网关等信息。
5.1设备IP出厂设置LCFNET-600E/622E系列CAN/以太网转换器默认IP地址为:192.168.1.10。
5.2用户获取设备IP当用户忘记设备IP地址或设备使用DHCP协议自动获取IP地址时,可通过EthCanPort软件获取设备当前的IP。
EthCanPort软件是运行在Windows平台上的LCFNET设备的配置软件,不论LCFNET设备的当前IP是多少,都可以通过EthCanPort软件获取LCFNET设备的当前IP,并对其进行配置,使用EthCanPort软件获取LCFNET设备IP 的步骤如下:1. 连接硬件,给设备接上6.5~32V直流电源,使用网线将设备的LAN口连接至PC机网口。
2. EthCanPort配置软件是绿色软件,用户无需进行安装,直接点击EthCanPort.exe执行软件即可,为了使用方便,建议用户在桌面上创建快捷方式。
3. 单击软件快捷方式运行EthCanPort软件,出现如图4所示界面。
图4 EthCanPort软件运行界面●关闭PC机Windows系统自带的防火墙和杀毒软件。
●单击出现如图5所示界面,可以获知设备IP地址,然后根据通讯需要进行参数配置,详见第6章。
图5 EthCanPort软件搜索设备注意:如PC安装了多个网卡,可能搜索不到设备,这时候,请仅保留与设备通讯的网卡处于活动状态。
5.3PC机与设备网段检测用户在使用PC机与LCFNET设备进行通讯前,需要保证用户的PC机内有网卡,并且PC机与LCFNET设备须在同一个网段内。
LCFNET设备在出厂时设定了一个默认的IP地址(192.168.1.10)和网络掩码(255.255.255.0),用户需要检查该设备是否和用户PC机在同一网段。
5.4LCFNET-600E通讯测试●参数设置通讯测试前,需对设备进行参数设置,这里,我们进行一个UDP通讯测试,测试配套PC的IP地址是192.168.1.20,则使用EthCanPort软件设置如图6所示设备工作参数:图6 配置软件设置设备工作参数●测试需数据源选用USB接口的CAN卡——ACUSB-131B作为CAN总线数据源。
●硬件连接使用网线将LCFNET设备同PC机连接起来,用双绞线将LCFNET设备同ACUSB-131B适配器连接起来,然后用USB线将ACUSB-131B适配器同PC连接起来,最后给ACUSB-131B接口卡和LCFNET设备接上电源。
●操作过程然后在PC机上打开TCP调试助手(如图7所示)。
TCP调试助手可以在配套光盘中找到(绿色软件,无需安装)。
图7 TCP&UDP测试软件您启动TCP调试助手后将根据通讯需求进行操作和设置参数。
这里,我们建立一个UDP通讯的例子。
首先工作模式选中为“UDP”,因为设备出厂默认的设备IP地址为192.168.1.10,工作端口为8400,所以在目标IP地址和端口号中分别填入192.168.1.10和8400,本机端口可以指定为8400(与LCFNET设备的本机端口相对应),然后点击“开启UDP”按钮,如图8所示。
图8 参数设置和创建连接然后根据数据传输的需要选中“十六进制发送”单选框,然后在数据发送区输入一定规格的数据(详见附录中的LCFNET-600/622数据转换格式),例如:08 00 00 00 00 00 01 02 03 04 05 06 07。
如要发送数据,点击一次“手动发送”按钮则完成一次数据发送,如图9所示。
图9 发送数据然后在PC机上打开LCANTest软件。
LCANTest测试软件可以在配套光盘中找到(需要安装),双击打开软件,如图10所示,设备类型选择ACUSB-131B,然后点击“确定”,弹出通讯参数设置界面和数据收发界面,如图11所示。
图10 选择设备类型图11 LCANTest软件操作界面进行通讯参数设置,由于出厂时设备默认CAN波特率为50Kbps,所以软件界面中的波特率一栏要选中50Kbps,其它按照图示参数进行设置,再单击“打开”按钮(如图12所示)启动对应的CAN通道,到此,准备工作就绪,接下来就可进行通讯测试了。
图12 启动CAN通道在LCANTest软件界面上,点击“发送当前任务”按钮,您就可以在TCP调试助手中接收到您刚发送的数据了;或者,在TCP调试助手中发送数据,LCANTest软件界面的收发窗口接收数据。
如图13所示。
图13 通讯测试在对LCFNET设备的通讯有了直观了解后,您可以继续了解以下的内容,它将帮助您掌握如何配置LCFNET设备,从而熟练掌握LCFNET设备的使用。
6EthCanPort软件配置EthCanPort软件是运行在WINDOWS平台上的LCFNET设备专用配置软件,用户可以通过EthCanPort软件实现获取LCFNET设备的IP、查看和更改设备工作参数和升级设备固件等多种功能。
6.1安装配置软件首先把配套光盘放入CD-ROM,打开光盘,将EthCanPort配置软件文件夹拷贝到本地PC中,因为EthCanPort 配置软件是绿色软件,所以无需安装,直接点击如图14所示的EthCanPort执行文件即可。
图14 执行文件6.2获取设备配置信息运行EthCanPort软件出现如图15所示界面。
图15 EthCanPort运行界面点击工具栏中的按钮,EthCanPort配置软件开始搜索连接到PC机上的LCFNET设备,如图16所示。
在搜索窗口中,我们可以看到搜索到的设备,及对应的MAC地址和IP地址。
搜索窗口在15秒后自动关闭,用户也可以点击【退出】按钮让它关闭。
图16 EthCanPort软件搜索设备搜索完成后,被搜索到的设备将出现在EthCanPort软件的设备列表中,如图17所示。
图17 搜索到的LCFNET设备双击设备列表中的设备项;或选定设备项后,单击工具栏中的按钮,出现如图18所示“获取设备信息”对话框。
图18 获取配置信息对话框当“获取设备信息”对话框消失以后,用户就可以看到如图19所示的LCFNET设备配置信息,设备配置信息分为基本参数、网络配置、CAN1参数和CAN2参数四项,用户可以选中查看或修改。
图19 LCFNET设备配置信息6.3修改设备配置信息使用EthCanPort软件修改LCFNET设备配置信息时需要设备配置密码(默认值为“123456”),用户根据需要修改设备配置信息后,单击工具栏中的按钮,则弹出密码输入对话框,在对话框中输入正确密码后即可完成设备配置信息修改。
LCFNET-600E/622E 设备的默认设置及说明如表5所示表 5 参数配置说明续上表CAN2的各项参数除目标IP和目标端口以外,其它参数的默认值同CAN1完全相同;CAN2各项参数的含义同CAN1各项参数的含义也完全相同,在这里就不再用表格一一列出了,注:LCFNET-600E只有CAN1(即CAN)通道。
6.4非标波特率的设置打开波特率计算器,LCFNET设备的系统时钟是32MHz,CAN波特率如果是12K,则在“波特率期望值”栏目中输入12000bps,如图20所示。
图20 LCFNET设备波特率计算通过波特率计算器计算,算出波特率是0x001C00A6。
算出需要的波特率后,则设置LCFNET设备的波特率参数,如图21所示。
图21 LCFNET设备非标波特率设置7帧转换格式无论是TCP还是UDP,CAN的报文都以帧的形式完整的包含在以太网报文的数据域当中。
每个以太网报文包含的CAN帧数量范围为1~50个。
其中每个域的格式定义如下:1)帧信息FIBit6:RTR表示帧类型,RTR = 0表示为数据帧,RTR = 1表示为远程帧。
Bit5,Bit4:保留位,写入0,不能写入1。
Bit 3~Bit 1:DLC的值(DLC.3~DLC.0的十六进制组合,计算公式为DLC = 8×DLC.3 + 4×DLC.2 + 2×DLC.1 + DLC.0)表示该CAN帧数据域里数据的长度,范围是0~8,如果计算所得的DLC值大于8字节,那么还是按照8字节处理。
2)帧标识ID帧标识ID这里固定为4个字节,标准帧和扩展帧的ID位数不同。
标准帧ID:标准帧ID是11位,有效填充为ID.10~ID.0,值范围是0x000~0x7FF。
超出该范围则大于ID.10的位帧数据的长度固定为8个字节,有效的数据长度可以是0~8字节。
有效数据的起始字节从Byte0开始,有效长度8尺寸。
