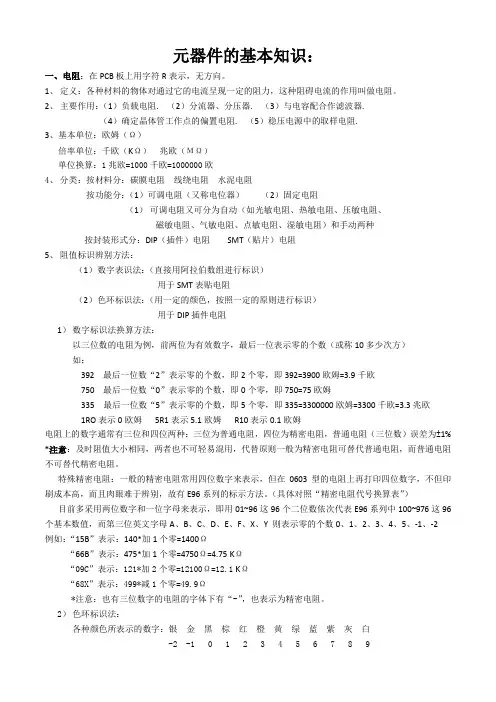

元器件的基本知识：一、电阻：在PCB板上用字符R表示，无方向。
1、定义：各种材料的物体对通过它的电流呈现一定的阻力，这种阻碍电流的作用叫做电阻。
2、主要作用：（1）负载电阻. （2）分流器、分压器. （3）与电容配合作滤波器.（4）确定晶体管工作点的偏置电阻. （5）稳压电源中的取样电阻.3、基本单位：欧姆（Ω）倍率单位：千欧（KΩ）兆欧（МΩ）单位换算：1兆欧=1000千欧=1000000欧4、分类：按材料分：碳膜电阻线绕电阻水泥电阻按功能分：（1）可调电阻（又称电位器）（2）固定电阻（1）可调电阻又可分为自动（如光敏电阻、热敏电阻、压敏电阻、磁敏电阻、气敏电阻、点敏电阻、湿敏电阻）和手动两种按封装形式分：DIP（插件）电阻SMT（贴片）电阻5、阻值标识辨别方法：（1）数字表识法：（直接用阿拉伯数组进行标识）用于SMT表贴电阻（2）色环标识法：（用一定的颜色，按照一定的原则进行标识）用于DIP插件电阻1）数字标识法换算方法：以三位数的电阻为例，前两位为有效数字，最后一位表示零的个数（或称10多少次方）如：392 最后一位数“2”表示零的个数，即2个零，即392=3900欧姆=3.9千欧750 最后一位数“0”表示零的个数，即0个零，即750=75欧姆335 最后一位数“5”表示零的个数，即5个零，即335=3300000欧姆=3300千欧=3.3兆欧1RO表示0欧姆5R1表示5.1欧姆R10表示0.1欧姆电阻上的数字通常有三位和四位两种：三位为普通电阻，四位为精密电阻，普通电阻（三位数）误差为±1% *注意：及时阻值大小相同，两者也不可轻易混用，代替原则一般为精密电阻可替代普通电阻，而普通电阻不可替代精密电阻。
特殊精密电阻：一般的精密电阻常用四位数字来表示，但在0603型的电阻上再打印四位数字，不但印刷成本高，而且肉眼难于辨别，故有E96系列的标示方法。
（具体对照“精密电阻代号换算表”）目前多采用两位数字和一位字母来表示，即用01~96这96个二位数依次代表E96系列中100~976这96个基本数值，而第三位英文字母A、B、C、D、E、F、X、Y 则表示零的个数0、1、2、3、4、5、-1、-2例如：“15B”表示：140*加1个零=1400Ω“66B”表示：475*加1个零=4750Ω=4.75 KΩ“09C”表示：121*加2个零=12100Ω=12.1 KΩ“68X”表示：499*减1个零=49.9Ω*注意：也有三位数字的电阻的字体下有“-”，也表示为精密电阻。
电子元器件的知识点总结一、电子元器件的概念和分类1.1 电子元器件的概念电子元器件是指利用电子能，以及从事电子技术研究、设计和生产的一门综合科学技术。
电子元器件是电子电路的构成要素，通常包括电子元件和电子器件两大类。
电子元件是电子技术中使用的各种基本器件，如二极管、三极管、电容器、电阻器等。
电子器件是指利用电子能，并在其上运行电流和电压起控制或放大作用的器件，如整流器、振荡器、放大器、计数器等。
1.2 电子元器件的分类电子元器件按功能特点和使用领域可分为被动元件和主动元件两大类。
被动元件包括电阻、电容、电感、变压器、滤波器等，用于电阻、电容、电感、变压和分频等，不具有放大、整波、振荡和计算等功能。
主动元件包括二极管、场效应管、晶体管、光电器件、运算放大器等，用于放大、整波、振荡、计算、控制和变换等，具有放大、整波、振荡和计算等功能。
二、常见电子元器件2.1 二极管二极管是一种最简单的电子元件。
其主要特点是具有单向导电性，即只能由阳极到阴极方向通电，反向时是截止的。
二极管的作用有整流、检波、小功率放大、开关等。
二极管一般有硅二极管、锗二极管、肖特基二极管等。
2.2 三极管三极管是一种最常用的放大器件，是一种用来放大小信号的元件。
三极管具有放大、整流、作为电路开关等功能。
常见的三极管有普通三极管、场效应管、场效应晶体管等。
2.3 电容器电容器是一种用来存储电荷的元件，具有电荷储存、隔离直流和通交流信号、滤波、补偿等功能。
电容器根据材料的不同可分为电解电容、聚酯电容、陶瓷电容等。
2.4 电阻器电阻器是一种用来阻碍电流通过的元件，也被用来分压、限流、分频等。
电阻器的种类有固定电阻、电位器、热敏电阻、光敏电阻等。
2.5 晶体管晶体管是一种用来放大和开关信号的元件，其主要功能是放大、整流、开关等。
晶体管有晶体管三极管、场效应晶体管、光电晶体管、绝缘栅晶体管等。
2.6 变压器变压器是一种用来变换交流电压的元件，可以升压、降压、隔离等。
元器件基础知识电子元器件随着电子技术及其应用领域的迅速发展，所用的元器件种类日益增多，学习和掌握常用元器件的性能、用途、质量判别方法，对提高电气设备的装配质量及可靠性将起重要的保证作用。
电阻器、电容器、电感器、二极管、三极管、集成电路等都是电子电路常用的器件。
第一节电阻器电阻器是用电阻率较大的材料（碳或镍铬合金等）制成。
它在电路中起着限流、分压的作用。
一、电阻器的分类电阻器在电子产品中是必不可少、使用最多的元器件。
它的种类很多，常见的有下列几种分类。
1、按阻值可否调节分有固定电阻器、可变电阻器两大类。
固定电阻器是指电阻值不能调节的电阻器；可变电阻器是指阻值在某个范围内可调节的电阻器，如电位器。
2、按制造材料分有线绕电阻、非线绕电阻。
3、按用途分有通用型、高阻型、高压型、高频无感型。
除以上三种分类方法以外，还有按结构形状及引出线进行分类。
二、部分电阻器外形及图形符号1、电阻器外形：2、图形符号：三、电阻器的主要技术参数标称阻值、允许误差和额定功率是固定电阻器的主要参数。
电阻器标有的电阻数值，这就是电阻器的阻值标称值。
电阻标称值往往和它的实际值不完全相符，实际值和标称值的差值除以标称值所得的百分数，就是电阻的误差，它反映了电阻器的精密程度。
下表为常用电阻器的误差等级。
额定功率是指电阻器长时间正常工作下能承受最大功率。
额定功率较大的电阻器，一般都将额定功率直接印在电阻器上。
额定功率较小的电阻器，可以从它的几何尺寸和表面面积上看出，如下表：四、电阻器主要技术参数的标志方法电阻器的标称阻值和误差通常都标在电阻器上，标志方法有以下几种。
1、直标法直标法是用数字和文字符号在电阻器上直接标出主要参数的标志方法，如图1-1所示，电阻值为5.1KΩ，误差为±5%。
若电阻器上未标注误差，则均为±20%。
2、文字符号法文字符号法是用数字和文字符号或两者有规律的组合，在电阻器上标志出主要参数的标志方法。
