防雷及接地安装分项工程施工技术(工艺、质量)交底卡

项目管理表格
安全技术交底记录表
表格编号
工程名称
交底日期
年月日分部（分项）工程Fra bibliotek参与班组
现场临时用电接地与防雷安全技术交底
施工现场必须采用“三相五线制”供电，井必须符合下列要求：
l.由中性点直接接地的专用变压器供电的施工现场，必须采用TNs保护接零系统(用电设备的金属外壳必须采用保护接零)，专用保护接零线的首、末端及线路中间必须重复接地。
5.接至单台设备的保护接零(地)线的截面积不得小于接至该设备的相线截面积的50％，且不得小于25m矗多股绝缘铜芯线(设备出厂已配电缆，且必须拆开密封部件才能更换电缆的设备除外，如潜水泵)。
6.与相线包扎在同一外壳的专用保护接零(地)线(如电缆)，其颜色必须为绿／黄双色线，该芯线在任何情况下不准改变用途。
12.保护、控制线路的开关、熔断器应按线路负荷计算电流的1.3倍选择(I开≥l.31I计)。
交底人：
安全员：
接底人：
注：同一分项工程首次施工作业前，当作业人员、施工工艺、施工技术、作业环境任一要素发生变化时，需重新交底。
2.由公用变压器供电的施工现场，全部金属设备的金属外壳，必须采用保护接地。电气设备的金属外壳必须通过专用接地干线与接地装置可靠连接，接地干线的首、末端及线路中间必须与接地装置可靠连接，每一接地装置的接地电阻不得大于4Ω。
3.“三相五线制”的供电干线、分干线必须敷设至各级电制箱。
4.专用保护接零(地)线的截面积与工作零线相同，且不得小于干线截面积的50％，其机械强度必须满足线路敷设方式的要求(架空敷设不得小于10m矗的铜芯绝缘线)。
7.专用保护接零(地)线在任何情况下严禁通过工作电流。
8.动力线路可装设短路保护，照明及安装在易燃易爆场所的线路必须装设过载保护。

精品文档04-B1004陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表开工报告陕ZTY—0004 建设单位陕西天诚新开置业有限公司监理单位设计单位勘察单位工程名称东城国际弱电安防工程中标价格 269500总承包企业西安增诚安防工程有限公司资质等级及证号安防壹级施工企业西安增诚安防工程有限公司G2******* 建筑面积层数结构合同约定工程内容监控系统、非可视对讲系统、停车场管理系统、门禁系统合同工期 35 日历天计划开工2016年月日计划竣工2016年月日工程地址灞桥区纺渭路与灞瑞二路十字东南角承包方式包工包料合同号施工准备已完成1、施工图设计会审和交底4、工程材料进场满足施工进度需要2、施工组织设计审批5、施工机械和周转材料进场满足工程需要3、施工管理人员配置到位6、文明施工基本就绪上述工程准备工作已就绪，定于 2016年月日正式开工，希监理（建设）单位于 2016年月日前进行审批，特此报告。

施工单位：西安增诚安防工程有限公司（公章）项目负责人：年月日审查意见：（公章）总监理工程师：（建设单位项目负责人）年月日陕西省建设工程质量监督总站编印. P.B 1005陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表竣工报告陕ZTY—0005 建设单位陕西天诚新开置业有限公司监理单位工程名称东城国际弱电安防工程合同工期35天设计单位/ 勘察单位/总承包单位西安增诚安防工程有限公司工程造价合同编号分包单位/ 269500万元/工程内容监控系统、非可视对讲系统、停车场管理系统、门禁系统实际开竣工日期2016年月日至 2016年月日实际工期35天竣工条件具备情况项目内容施工单位自检情况完成工程设计和合同约定的情况已完成施工管理和技术资料已完成主要材料、配件、设备进场试验资料已完成工程款支付情况20%工程质量保修书商品住宅质量保证书、住宅使用说明/监督部门责令整修问题的执行情况/已完成设计、合同约定及变更工程的各项内容，工程质量符合法律、法规和国家规范要求，特申请办理工程竣工验收手续。

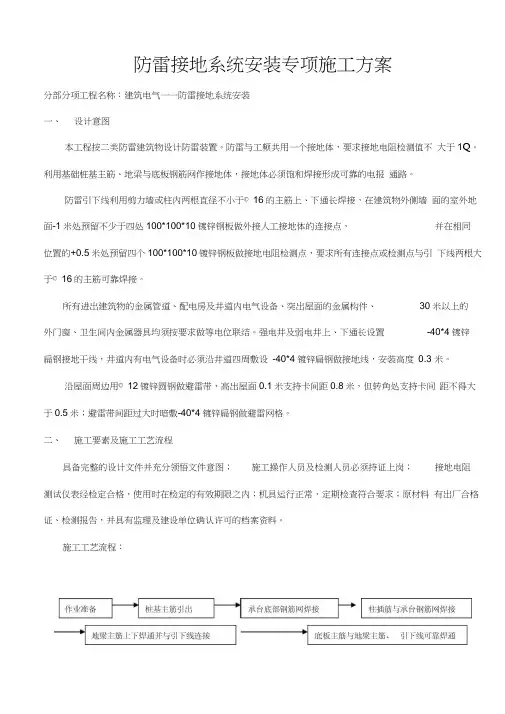

防雷接地系统安装专项施工方案分部分项工程名称：建筑电气一一防雷接地系统安装一、设计意图本工程按二类防雷建筑物设计防雷装置。

防雷与工频共用一个接地体，要求接地电阻检测值不大于1Q。

利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。

防雷引下线利用剪力墙或柱内两根直径不小于© 16的主筋上、下通长焊接，在建筑物外侧墙面的室外地面-1米处预留不少于四处100*100*10镀锌钢板做外接人工接地体的连接点，并在相同位置的+0.5米处预留四个100*100*10镀锌钢板做接地电阻检测点，要求所有连接点或检测点与引下线两根大于© 16的主筋可靠焊接。

所有进出建筑物的金属管道、配电房及井道内电气设备、突出屋面的金属构件、30米以上的外门窗、卫生间内金属器具均须按要求做等电位联结。

强电井及弱电井上、下通长设置-40*4镀锌扁钢接地干线，井道内有电气设备时必须沿井道四周敷设-40*4镀锌扁钢做接地线，安装高度0.3 米。

沿屋面周边用© 12镀锌圆钢做避雷带，高出屋面0.1米支持卡间距0.8米，但转角处支持卡间距不得大于0.5米；避雷带间距过大时暗敷-40*4镀锌扁钢做避雷网格。

二、施工要素及施工工艺流程具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻测试仪表经检定合格，使用时在检定的有效期限之内；机具运行正常，定期检查符合要求；原材料有出厂合格证、检测报告，并具有监理及建设单位确认许可的档案资料。

施工工艺流程：三、技术交底I II ]提前组织相关人员熟悉图纸内容，做好重要结点的交底工作。

本工程人防地下室、地面以上分别由两个单位进行设计，地上部分与地下部分可能会出现某些不太吻合的地方，女口：引下线位置及数量；等电位联结做法及具体部位；接地电阻测试点的部位及数量；防雷引下线在转换层的过渡等。

A、本工程人防地下室共设17处接地引下线，具体位置如下：（引下线与基础钢筋网以及用做接地体的基础梁板钢筋按要求焊接完成后用黄色油漆标注）©- 9/ Q- Q ；Q-Q/ Q-Q ；Q-Q/ Q- Q ；（H-Q/ Q- Q ；Q-Q/ Q- Q ；（H-Q/ Q- Q；©- Q/ Q- Q； Q G-Q/Q-Q ；（G-Q>/ Q- Q；CG-®/ Q- Q；Q-Q/ Q- Q；锯桩时配合土建施工，将引下线部位桩基内两条① 10主筋预留100-150伽，再用同等规格钢筋双面焊接后引出（焊缝长度大于6D），并与承台及地梁主筋焊通形成可靠的电气通路。

均压环（或避雷带）安装： 避雷带可以暗敷设在建筑物表面的抹灰层内，或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋相焊接，所以避雷带实际上也就是均压环。 利用结构圈梁里的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体，并与柱筋中引下线焊成一个整体。框架梁内各点引出钢筋头，焊完后，用圆钢（或扁钢）敷设在四周，框架梁内焊接好各点，并与周围各引下线连接后形成环形。同时在建筑物外沿金属门窗、金属栏杆处甩出30cm长 2mm镀锌圆钢备用。外檐金属门、窗、栏杆、扶手等金属部件的预埋焊接点不应少于2处，与避雷带预留的圆钢焊成整体。利用屋面金属扶手栏杆做避雷带时，拐弯处应弯成圆弧活弯，栏杆应与接地引下线可靠的焊接。
明敷接地线的安装要求：a 敷设位置不应妨碍设备的拆卸与检修，并便于检查。 b 接地线应水平或垂直敷设，也可沿建筑物倾斜结构平行在直线段上，不应有高低起伏及弯曲情况。 c 接地线沿建筑物墙壁水平敷设时，离地面应保持250～300mm的距离，接地线与建筑物墙壁间隙应不小于10mm。d 明敷的接地线表面应涂以15～100mm宽度相等的绿色漆和黄色漆相间的条纹，其标志明显。e 在接地线引向建筑物内的入口处或检修用临时接地点处，均应刷白色底漆后标以黑色符号，其符号标为" "标志明显。
利用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好隐检记录。
接地干线的安装应符合以下规定：
防雷引下线暗敷设做法： 首先将所需扁钢（或圆钢）用手锤（或钢筋扳子）进行调直或种直。 将调直的引下线运到安装地点，按设计要求随建筑物引上，挂好。及时将引下线的下端与接地体焊接好，或与断接卡子连接好。随看建筑物的逐步增高，将引下线敷设于建筑物内至屋顶为止。如需接头则应进行焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外），并请有关人员进行隐检验收，做好记录。 利用主筋（直径不少于 16mm）作引下线时，按设计要求找出全部主筋位置，用油漆作好标记，距室外地坪1.8m处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm，做完后请有关人员进行隐检，做好隐检记录。 土建装修完毕后，将引下线在地面上2m的一段套上保护管，并用卡子将其固定牢固，刷上红白相间的油漆。
