防雷接地技术交底记录大全

一、工程名称：____________________二、工程地点：____________________三、工程概况：____________________四、交底内容：1. 防雷接地系统设计要求（1）根据国家标准和行业规范，本工程防雷接地系统应满足以下要求：1）接地电阻不大于1Ω；2）接地引下线与建筑物垂直距离不小于0.5m；3）接地引下线与建筑物水平距离不小于1m；4）接地体埋设深度不小于0.6m。

（2）防雷接地系统设计应遵循以下原则：1）安全性原则：确保防雷接地系统在雷击时能够有效地将雷电流引入大地，降低雷击事故发生的风险；2）可靠性原则：防雷接地系统应具备良好的电气连接和接地性能，确保系统能够长期稳定运行；3）经济性原则：在满足安全、可靠的前提下，合理选择接地材料和施工工艺，降低工程成本。

2. 防雷接地系统施工要求（1）施工前，应熟悉设计图纸和施工规范，了解防雷接地系统的设计要求和施工工艺；（2）施工人员应具备相应的资质和技能，持证上岗；（3）施工过程中，应严格按照施工方案和规范进行操作，确保施工质量；（4）接地体材料应符合国家标准，如扁钢、圆钢等；（5）接地引下线应采用镀锌材料，防止腐蚀；（6）接地连接应牢固可靠，焊接质量应符合规范要求；（7）接地电阻测试应在施工完成后进行，确保接地电阻符合设计要求。

3. 防雷接地系统验收要求（1）验收前，应确保防雷接地系统施工完成，并符合设计要求；（2）验收时应检查以下内容：1）接地体材料、规格、尺寸是否符合设计要求；2）接地引下线材料、规格、尺寸是否符合设计要求；3）接地连接是否牢固可靠；4）接地电阻是否符合设计要求；（3）验收合格后，应填写验收记录，并由相关人员进行签字确认。

五、安全注意事项1. 施工人员应严格遵守操作规程，确保自身安全；2. 施工现场应设置警示标志，提醒人员注意安全；3. 施工过程中，应做好防雷、防触电、防坠落等措施；4. 施工结束后，应进行安全检查，确保无安全隐患。

#### 一、基本信息1. 交底单位：（填写单位名称）2. 交底时间：（填写具体日期）3. 交底地点：（填写具体地点）4. 交底人：（填写交底人姓名及职务）5. 接收人：（填写接收人姓名及职务）#### 二、交底内容1. 防雷检测的目的与意义：- 提高建筑物和设备的安全性能，防止雷击事故的发生。

- 保障人员生命财产安全，减少经济损失。

- 遵循国家相关法规和标准，确保防雷设施的有效性。

2. 防雷检测的依据：- 《建筑物防雷装置检测技术规范》GB/T 21431—2015- 《建筑物防雷设计规范》GB 50057-2010- 《建筑物电子信息系统防雷设计规范》GB50343—2012- 《建筑物防雷工程与质量验收规范》GB50601—20103. 防雷检测的范围与内容：- 接闪器检测：包括网格尺寸、规格、隐蔽工程记录、与屋顶外露金属连接、位置、焊接质量等。

- 引下线检测：包括布置形式、平均距离、数量、测试点数量、与接闪器连接过渡电阻等。

- 接地装置检测：包括隐蔽工程记录、填土情况、与其它独立接地体距离、工频接地电阻等。

- 避雷器检测：包括工作状态、放电次数、绝缘电阻、泄漏电流等。

4. 防雷检测的程序与步骤：- 检测前准备：了解被检测建筑物的基本情况，查阅相关资料。

- 现场检测：按照检测项目和方法进行现场检测。

- 数据分析：对检测数据进行整理和分析，评估防雷设施的有效性。

- 检测报告：撰写检测报告，提出改进建议。

#### 三、安全注意事项1. 安全防护：- 检测人员应穿戴适当的个人防护装备，如安全帽、防滑鞋、绝缘手套等。

- 检测现场应设置安全警示标志，确保人员安全。

2. 操作规程：- 检测设备应经过专业计量机构检定，确保检测数据的准确性。

- 检测人员应严格按照操作规程进行检测，确保检测过程安全。

3. 应急处理：- 检测过程中如发现异常情况，应立即停止检测，采取应急措施。

- 如发生安全事故，应立即上报相关部门，并采取相应措施进行处理。

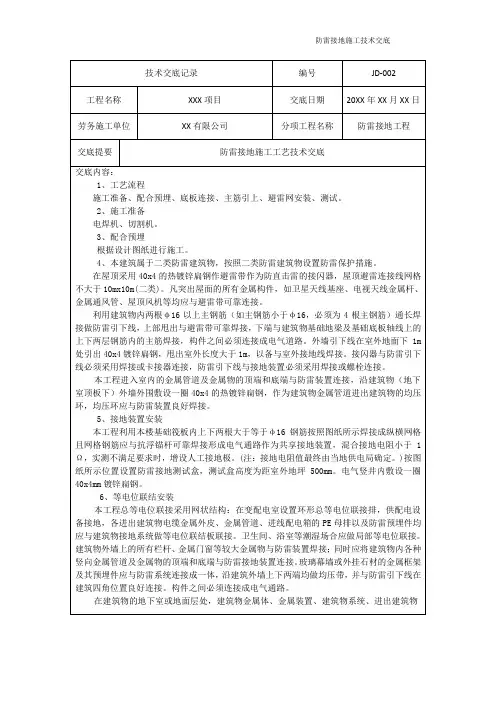

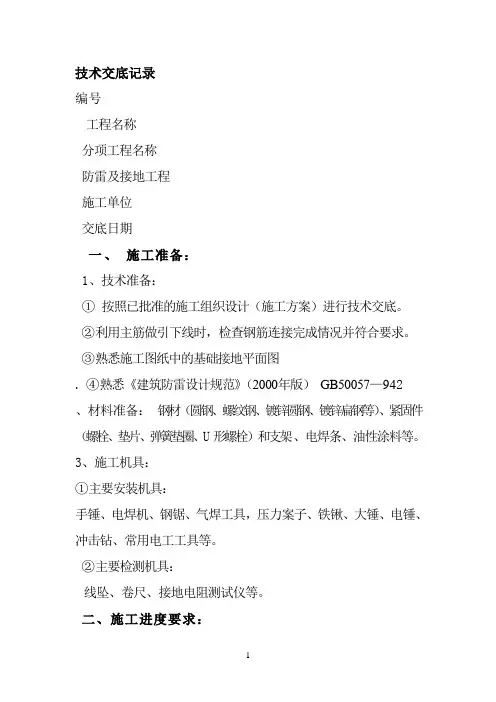

技术交底记录编号工程名称分项工程名称防雷及接地工程施工单位交底日期一、施工准备：1、技术准备：① 按照已批准的施工组织设计（施工方案）进行技术交底。

②利用主筋做引下线时，检查钢筋连接完成情况并符合要求。

③熟悉施工图纸中的基础接地平面图. ④熟悉《建筑防雷设计规范》（2000年版）GB50057—942、材料准备：钢材（圆钢、螺纹钢、镀锌圆钢、镀锌扁钢等）、紧固件（螺栓、垫片、弹簧垫圈、U形螺栓）和支架、电焊条、油性涂料等。

3、施工机具：①主要安装机具：手锤、电焊机、钢锯、气焊工具，压力案子、铁锹、大锤、电锤、冲击钻、常用电工工具等。

②主要检测机具：线坠、卷尺、接地电阻测试仪等。

二、施工进度要求：①防雷引下线暗敷设时，建筑物由脚手架或爬梯，能达到上人操作的条件；②利用建筑物柱筋作引下线时，钢筋绑扎完毕；③避雷带明敷设时支架已安装完毕，建筑物外饰应完毕；④施工进度详见总进度计划。

三、施工工艺：1、工艺流程：接地体焊接→引下线焊接→等电位支干线焊接→门窗接地、管道接地→避雷网安装→接地测试。

2、操作工艺①、接地极焊接建筑物桩基、基础底板轴线上的下层基础主筋中的两根通长焊接形成的自然基础接地网为接地极。

在有防雷引下线的柱子位置处，将做为防雷引下线的柱内主钢筋和基础筏板内四周板筋、地梁内主筋、四角桩基主筋做可靠连接，用不小于φ12圆钢跨接焊，双面焊接焊接长度不小于6倍的圆钢直径，单面焊接焊接长度不小于12倍的圆钢直径，基础内钢筋之间应做跨接。

无基础钢筋处用-40*4mm镀锌扁钢可靠焊接，三面施焊。

②、测试板设置建筑物四角的外墙引下线在距室外地面上0.5米处设测试端子箱，由引下线用-40*4mm镀锌扁钢引向室外。

外墙装饰时，配合外墙做接地测试板，测试板可用100mm*100mm*6mm钢板，中间钻孔，穿出0螺栓，背面焊接，正面上螺母，安装于外墙之上，表面刷与周围外墙颜色相同的油漆，表面贴接地.③、引下线技术负责人交底人接受交底人一类防雷建筑物引下线间距不大于12米，二类不大于18米，三类不大于25米，本工程为二类防雷，利用建筑物钢筋混凝土柱子或剪力墙内两根φ16以上主筋通长焊接作为引下线，间距不大于18米，均能满足要求。

防雷接地施工技术交底记录接地1保护接地1.1在爆炸危险环境的电气设备的金属外壳、金属管架、电缆桥架金属配线和及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分，均做接地或接零。

1.2爆炸性气体环境2区，区内除照明灯具外其它的电气设备采用专用的接地线，金属管线、电缆的金属外壳等，作为辅助接地线。

1.3电气设备及灯具的专用接地线或接零保护线，单独与接地干线相连，电气线路中的工作零线不得作为保护接地线。

1.4电气设备与接地线的连接采用截面不小于4mm2的多股软铜导线。

1.5铠装电缆引入设备时，其接地或接零线与设备内接地螺栓连接；钢带及外壳与设备外接地螺栓相连接。

1.6接地或接零用的螺栓有防松装置（加装弹簧垫）接地线坚固前，其接地端子及上述坚固件均涂电力复合脂。

2防静电接地2.1本工程防静电接地与电气设备的接地装置共用。

2.2防静电接地线与设备机组、贮罐等的固定接地螺栓或端子连接，连接螺栓不小于M10，并有防松装置涂电力复合脂。

2.3金属法兰采用金属螺栓或卡子相固定时，不装跨接线。

2.4容量为50m3及以上的贮罐，接地点设在罐底周围对称与接地体连接，接地体连接成环形的闭会回路。

2.5引入爆炸危险环境的金属管道、配线的钢管、电缆的铠装及金属外壳均在危险区域的进口处接地。

3.1开关柜安装工序定位放线→基础型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行3.2设备安装前土建应具备的条件为便于设备的保管及施工进度的及时完成，应编制设备进场计划，土建应满足设备安装条件。

具体有：屋顶、楼板施工完工。

室内地面的基层施工完工，并在墙上标出地面标高。

混凝土基础及构架达到允许的强度，焊接的构件质量符合设计要求。

预埋件及预埋留孔符合设计要求。

模板及施工设施拆除，场地清扫干净。

具有足够的施工场地，道路通畅。

门窗安装完毕，便于设备保管。

3.3基础制安本工程中设备基础型钢为10#槽钢，安装前应对土建施工提供的安装条件包括沟槽尺寸及预埋件的位置、标高等进行检查和验收，如果提供的安装条件未能符合设备。

防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。

二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。

2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。

3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。

三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。

2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。

3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。

4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。

5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。

6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。

7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。

8.检测接地系统的接地电阻值，确保达到设计要求。

9.编制施工技术交底记录。

四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。

2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。

3.施工现场应保持整洁，及时清理施工废料和杂物。

4.施工设备必须经过检验和维护，确保其正常运行。

5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。

五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。

2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。

以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。

避雷接地施工技术交底编制：侯春海时间：2024年4月20日山东长兴集团避雷接地施工技术交底记录工程名称：济南轨道交通产业园（一期）（10#楼、11#楼、12#楼、13#楼及车库）注：①执行标准名称及编号可暂选用国家有关部委，省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；②交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

防雷接地安装施工技术交底一、交底依据建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2012等电位联结安装D502-15D502建筑物防雷设施安装D501-15D501接地装置安装_电气弱电图集14D504二、本工程防雷介绍及要求1、本建筑属于三类防雷，接闪器采用建筑物屋面敷设的镀锌圆钢（明装10#，暗装12#）作为闪接带，采用多支接闪杆连接。

2、高出屋面的所有管道等金属物应与防雷装置焊接，各种高出屋面的管道均加设接闪杆与屋面接闪线连接。

3、利用建筑物外围所有剪力墙暗柱内(满足Ф10<钢筋直径d<Ф16时四根,钢筋直径d>Ф16时两根)的坚向主筋作为引下线,间距不大于25m,引下线上端与接闪带连接,下端与建筑物接地极可靠连接。

建筑物四角的外墙引下线在距室外地面上0 5米处设测试卡子。

4、采用联合接地方式:将建筑外圈独立基础上下两层两根(不小于Ф16)水平主钢筋沿建筑物外圈焊接成环形,并利用4 0*4 镀锌扁钢与主轴线各独立基础内对角2根(不小于Ф16)水平主钢筋通长连接成网(土建做法,以下余同),构件之间必须连接成电气通路,接地电阻要求不大于1.0欧姆在建筑物四角做测试点处名引出一根40*4镀锌扁钢埋深1米,至散水外长度不小于1米,当测试电阻不能满足要求时,需做人工接地体与之可靠焊接。

4、接地装置采用:建筑物基础接地5、防雷接地应与交流工作接地、安全保护接地等共用一组接地装置,防雷冲击接地电阻值要求不大于1欧6.钢质接地装置应采用焊接连接。

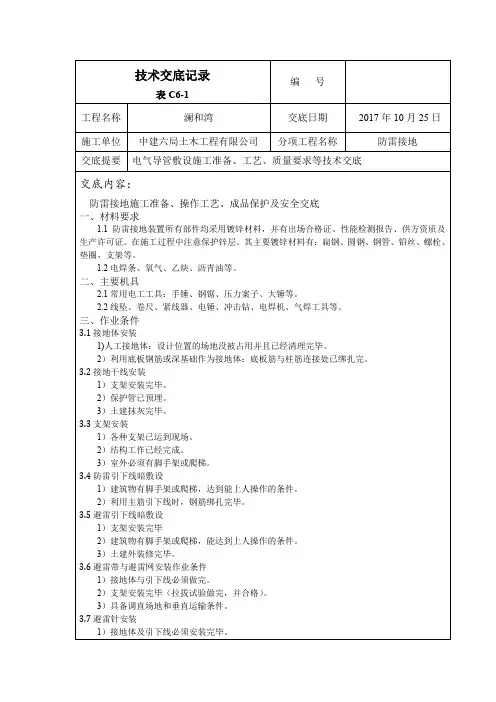

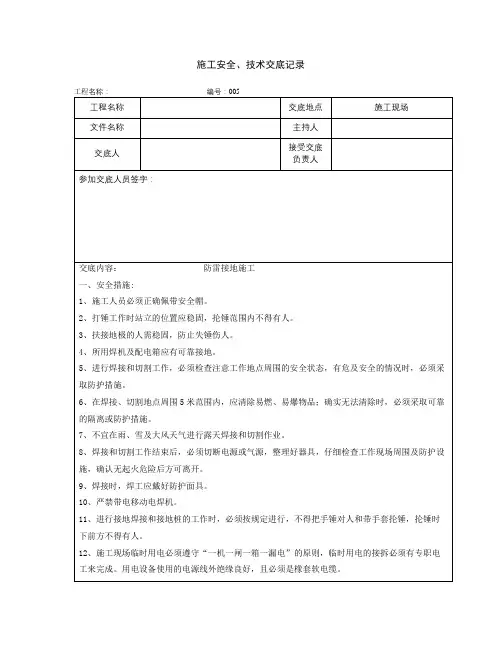

施工安全、技术交底记录工程名称：编号：005工程名称交底地点施工现场文件名称主持人交底人接受交底负责人参加交底人员签字：交底内容：防雷接地施工一、安全措施:1、施工人员必须正确佩带安全帽。

2、打锤工作时站立的位置应稳固，抡锤范围内不得有人。

3、扶接地极的人需稳固，防止失锤伤人。

4、所用焊机及配电箱应有可靠接地。

5、进行焊接和切割工作，必须检查注意工作地点周围的安全状态，有危及安全的情况时，必须采取防护措施。

6、在焊接、切割地点周围5米范围内，应清除易燃、易爆物品；确实无法清除时，必须采取可靠的隔离或防护措施。

7、不宜在雨、雪及大风天气进行露天焊接和切割作业。

8、焊接和切割工作结束后，必须切断电源或气源，整理好器具，仔细检查工作现场周围及防护设施，确认无起火危险后方可离开。

9、焊接时，焊工应戴好防护面具。

10、严禁带电移动电焊机。

11、进行接地焊接和接地桩的工作时，必须按规定进行，不得把手锤对人和带手套抡锤，抡锤时下前方不得有人。

12、施工现场临时用电必须遵守“一机一闸一箱一漏电”的原则，临时用电的接拆必须有专职电工来完成。

用电设备使用的电源线外绝缘良好，且必须是橡套软电缆。

二、文明施工及环境保护:1、禁止运输车辆在施工现场内鸣笛；教育工人不大声喧哗，不有意制造噪音。

2、建筑结构内的施工垃圾清运，采用容器吊装或袋装，严禁随意凌空抛撒；施工垃圾应及时清运（并派专人进行分拣回收），并适量洒水，减少粉尘对空气的污染。

3、水泥和其它易飞扬物、细颗粒散体材料，安排在库内存放或严密遮盖，运输时要防止遗撒、飞扬，卸运时采用码放措施，减少污染。

4、设置专人负责卫生清扫工作。

设置专门的生活垃圾倾倒点，每日有专人清理，垃圾集中处理。

5、在施工过程中，严格按照材料管理办法，进行限额领料。

对废料、旧料做到每日清理回收。

6、加强环保意识的宣传。

采用有力措施控制人为的施工噪声，严格管理，最大限度的减少噪音。

7、班（组）使用的中小型机械和工器具，应按规定周期检查、保养，并有专人建帐，挂牌（管理人、安全操作规程）管理。
