大气污染控制工程课程设计水泥厂车间除尘系统设计

目录一、课程设计任务书 (2)二、集气罩的设计 (3)2.1集气罩的基本形式 (3)2.2集气罩的设计原则 (4)2.3集气罩的选择 (4)2.4集气罩的参数确定 (4)三、除尘器的设计 (7)3.1冶金粉尘的介绍 (7)3.2除尘器的类型及优缺点 (7)3.3除尘器的选型 (7)3.4电除尘器的设计和选型 (8)四、确定计算环路进行除尘系统管网阻力计算 (9)4.1相关参数 (9)4.2管径和压力损失计算 (10)4.3并联管路压力平衡 (14)4.4除尘系统总压力损失 (14)五、选择通风机和电动机 (15)5.1公式介绍 (15)5.2选择通风机和电动机 (16)参考文献 (16)一、课程设计任务书一、课程设计题目：除尘系统的设计 二、设计参数和指标：某冶金车间除尘系统管道布置如图所示，系统内的空气平均温度为20℃，该地区大气压力为1.013×105Pa 。

1、 设计参数有三个集气罩1、2、3，其流量分别为4850m 3/h 、3450 m 3/h 、3350m 3/h 。

2、 设计指标 气体的含尘浓度为10g/m 3，η≥93%。

三、设计内容： 1、 集气罩的设计；2、 除尘器的设计，确定除尘器的型号；3、 确定计算环路，进行除尘系统管网阻力计算；4、 风机、电机的选择。

四、课程设计结果：书面报告1、 正文：宋体，5号字；1号标题小四号字；2、 行间距：20磅；3、 页眉（大气污染控制工程课程设计）、页码：如 -1-；4、 所有公式必须用公式编辑器进行编辑；5、 表格必须三线表。

化工学院盐湖系 环境工程教研室123二、集气罩的设计2.1集气罩的基本形式按罩口气流流动方式可将集气罩分为两大类:吸气式集气罩和吹吸式集气罩。

利用吸气气流捕集污染空气的集气罩称为吸气式集气罩,而吹吸式集气罩则是利用吹吸气流来控制污染物扩散的装置。

按集气罩与污染源的相对位置及围挡情况,还可以将吸气式集气罩分为密闭罩、排气柜、外部集气罩、接受式集气罩。

《大气污染控制工程》课程设计一、课程设计题目：除尘系统的设计二、设计参数和指标：某水泥车间除尘系统管道布置如图所示，系统内的空气平均温度为20℃，该地区大气压力为1.013×105Pa，水泥的静止堆积角为30°-45°。

1、设计参数有三个集气罩1、2、3，其流量分别为4800m3/h、3200m3/h、2800m3/h。

2、设计指标：气体的含尘浓度为10g/m3，η≥96%。

三、设计内容：1、集气罩的设计；2、除尘器的设计，确定除尘器的型号；3、确定计算环路，进行除尘系统管网阻力计算；4、风机、电机的选择。

四、课程设计结果：书面报告1、正文：宋体，5号字；1号标题小四号字；2、行间距：20磅；3、页眉（大气污染控制工程课程设计）、页码：如 -1-；4、所有公式必须用公式编辑器进行编辑；5、表格必须三线表。

一、设计时间：2008年11月12日 ~ 2008年11月19日（11月20日交）化工学院盐湖系环境工程教研室2008-11-10三、设计内容：1、设计要求:①管道编号并注上各管段的流量和长度。

②选择计算环路，一般从最远管段开始计算，本题是从管段①开始。

③水泥车间的粉尘为水泥粉尘及灰土，按大气污染控制工程第二版表14-2取水平管内流速为18～22s m . ④计算管径和压力损失。

2、集气罩的设计: 【选择理由：】a 、由于在水泥厂中，污染源不集中，水泥粉尘扩散范围较大，从而不能用密闭罩，只能在污染源附近设置外部集气罩。

b 、通过较大的气流运动实现污染物的捕集。

因此根据集气罩的方位和集气的效果：①、②、③集气罩均用外部集气罩（四周有边圆形罩口），c 、为了提高集气罩的控制效果，减少无效气流的吸入，罩口增加法兰边，而且集气罩的扩张角α不应大于60°。

【参数确定】 ① 号集气罩：由已知排风量h m 34800Q =，0.75C =；查表（大气污染控制工程书表13—2），控制速度设为s m v x 5.1=，控制距离m x 2.0=根据公式x A x C Q υ)10(02+=可得 5.1)42.010(75.03600480022⨯+⨯⨯=d π 解得：m d 0001.1=，取m d 1=反算排风量：h m Q /25.479936005.1)4114.32.010(75.0322'1=⨯⨯⨯+⨯⨯=② 号集气罩：假定最小排风量h m 33200Q =，0.75C =查表（大气污染控制工程书表13—2），控制速度设为s m v x 5.1=, 控制距离m x 2.0=。

车间除尘 大气课程设计一、课程目标知识目标：1. 学生能够理解车间除尘的基本概念，掌握大气污染物的来源和危害。

2. 学生能够掌握车间除尘设备的工作原理和分类。

3. 学生能够了解我国在大气污染防治方面的政策和技术标准。

技能目标：1. 学生能够运用所学的知识分析车间除尘过程中的问题，并提出合理的解决方案。

2. 学生能够设计简单的车间除尘系统，并进行评估和优化。

3. 学生能够运用数据分析方法，对车间除尘效果进行监测和评价。

情感态度价值观目标：1. 学生能够认识到大气污染防治的重要性，增强环保意识。

2. 学生能够树立正确的工程观念，关注工程对社会和环境的影响。

3. 学生能够培养团队协作精神，提高沟通与交流能力。

课程性质：本课程属于科学实践活动，结合理论知识与实践操作，培养学生的实际操作能力和创新能力。

学生特点：六年级学生具备一定的科学知识基础和动手能力，对新鲜事物充满好奇，善于观察和思考。

教学要求：教师需结合学生的特点，采用启发式教学，引导学生主动探究，注重培养学生的实践能力和解决问题的能力。

在教学过程中，将课程目标分解为具体的学习成果，以便进行教学设计和评估。

二、教学内容1. 引言：介绍大气污染背景，车间除尘的意义和重要性。

- 教材章节：第一章《大气环境与污染》2. 大气污染物来源及危害：- 教材章节：第二章《大气污染物的来源与迁移转化》- 内容：讲解车间主要污染物种类、特性及对人体和环境的危害。

3. 车间除尘设备原理与分类：- 教材章节：第三章《车间除尘技术与设备》- 内容：介绍各类除尘设备的工作原理、性能、适用范围及优缺点。

4. 大气污染防治政策与技术标准：- 教材章节：第四章《大气污染防治政策与法规》- 内容：解读我国大气污染防治政策、技术标准及相关法规。

5. 车间除尘系统设计与应用：- 教材章节：第五章《车间除尘系统设计》- 内容：指导学生设计简单的车间除尘系统，并进行评估和优化。

6. 车间除尘效果监测与评价：- 教材章节：第六章《车间除尘效果监测与评价》- 内容：教授监测与评价方法，让学生学会对车间除尘效果进行分析。

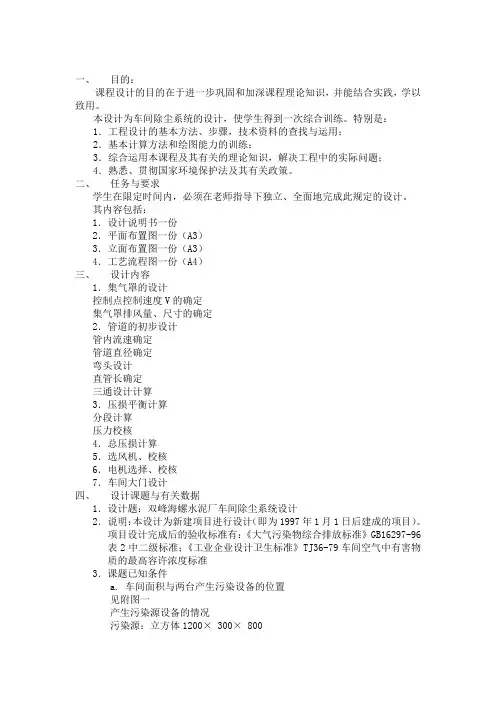

一、目的：课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。

本设计为车间除尘系统的设计，使学生得到一次综合训练。

特别是：1．工程设计的基本方法、步骤，技术资料的查找与运用；2．基本计算方法和绘图能力的训练；3．综合运用本课程及其有关的理论知识，解决工程中的实际问题；4．熟悉、贯彻国家环境保护法及其有关政策。

二、任务与要求学生在限定时间内，必须在老师指导下独立、全面地完成此规定的设计。

其内容包括：1．设计说明书一份2．平面布置图一份（A3）3．立面布置图一份（A3）4．工艺流程图一份（A4）三、设计内容1．集气罩的设计控制点控制速度V的确定集气罩排风量、尺寸的确定2．管道的初步设计管内流速确定管道直径确定弯头设计直管长确定三通设计计算3．压损平衡计算分段计算压力校核4．总压损计算5．选风机、校核6．电机选择、校核7．车间大门设计四、设计课题与有关数据1．设计题：双峰海螺水泥厂车间除尘系统设计2．说明：本设计为新建项目进行设计（即为1997年1月1日后建成的项目）。

项目设计完成后的验收标准有：《大气污染物综合排放标准》GB16297-96表2中二级标准；《工业企业设计卫生标准》TJ36-79车间空气中有害物质的最高容许浓度标准3．课题已知条件a.车间面积与两台产生污染设备的位置见附图一产生污染源设备的情况污染源：立方体1200× 300× 800操作条件：20℃ 101.3kPa污染源产生粉尘情况:以轻微的速度发散到尚属平静的空气中b.在该污染设备的顶部设计二个伞形集气罩，罩口边须距污染面积H=600mm，才操作正常。

在污染设备侧部设计两个侧吸罩，罩口边须距污染面积H=300mm，才操作正常。

）c.管道和集气罩均用钢板制作钢管相对粗糙度 K=0.15排气筒口离地面高15md.所用除尘器：布袋除尘器e.有关尺寸车间长宽高分别为：18米*12米*12米。

墙厚 240mm 方块柱 300 x300车间大门可取2010x2010窗台到地面距离民用房 900—700mm工业用房 1.0---2.0cm仓库 1.5—2.0 cm附图一污染源水平放置（两个污染源在同一水平线上）。

车间除尘系统的设计摘要随着煤炭行业的高速发展，由煤炭工业的发展引起的环境污染也越来越严重并且也越来受到人们的重视，人们对生活质量特别是生活环境质量的要求同时也在提高。

环境污染，如大气污染对人们赖以生存的大气环境造成了极大的影响，大气污染对环境的破坏是巨大的，它对我们的生活造成了许多的危害，已经成为亟待解决的问题之一。

大气污染中粉尘颗粒物对环境造成的污染占据了重要的部分，严重影响了人们的身心健康。

除尘系统的设计，不仅是环境保护方面的重要内容之一，它同时也对企业的经济效益和对外形象产生影响。

本次对除尘系统的设计，就是建立在对环境保护发展的基础上的。

本说明书对除尘系统方案的提出、系统的设计计算及除尘器和风机等设备的选型等各方面都进行了论述。

通过对设计对象的深入了解，通过对系统阻力、风量等的计算，提出了合理的除尘方案，选用合适的除尘设备和管路组合成有效的除尘系统。

最终达到预定的设计目标。

关键词：大气污染除尘系统环境保护除尘器阻力ABSTRACTWith the rapid development of the coal industry, the development of the coal industry caused by the pollution of the environment is also more and more serious and also more and more attention by people, people life quality of life, especially the requirements of the quality of the environment as well as improved. The pollution of the environment, such as air pollution people depend on atmospheric environment caused great influence, atmospheric pollution damage to the environment is huge, it to our life caused a lot of damage, and have an urgent problem to solve. Dust particles in the air pollution to the environment pollution caused by occupy the important part, the serious influence on people's physical and mental health. Dust removal system design, not only is the important content of the environmental protection is one of these, and it also to the economic efficiency of enterprises and the external image effect. This on the dust removal system design, is based on the foundation of the development of environmental protection. This manual on the dust removal system of the scheme proposed, the system of design calculation and filter and machine equipment selection and other aspects are discussed in this paper. Through the design of the deep understanding of the object, through to the system, air flow rate of the calculation of the resistance, and put forward the reasonable dust control scheme, choose the right combination of dust removal equipment and pipeline into effective dust removal system. Finally reach the predetermined design goal.Keywords：Air pollution Dust removal system Environmental protection Dirt catcher Resistance目录前言 (3)1.大气污染控制工程课程设计任务 (4)1.1目的 (4)1.2任务与要求 (4)1.3设计内容 (5)1.4设计课题与有关数据 (5)2.大气污染控制工程课程设计说明及计算 (6)2.1集气罩的设计 (6)2.1.1控制点控制速度v的确定 (7)x2.1.2集气罩排风量、尺寸的确定 (7)2.2外部集气罩排风量的计算 (7)2.3外部集气罩的设计要点 (8)2.4管道的初步设计 (8)2.4.1管道内流速的确定 (9)2.4.2管道的初步设计及压损的确定 (9)2.4.3选择风机和电机 (12)3.有关说明 (13)3.1室内布置 (13)3.2除尘器的选择 (13)3.3除尘器地面标高 (14)3.4烟囱设计 (14)3.5有关尺寸 (14)4.结束语 (14)5.参考资料 (15)前言大气是人类赖以生存和发展的必不可少的环境要素之一。

《大气污染控制工程》课程设计学院：化工与制药学院专业：环境监测与治理班级：学号：姓名：指导教师：2010年6月水泥厂熟料破除尘系统设计一、水泥厂除尘概述（一）、水泥的概念水泥，粉状水硬性无机胶凝材料。

加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。

水泥是重要的建筑材料，用水泥制成的砂浆或混凝土，坚固耐久，广泛应用于土木建筑、水利、国防等工程。

（二）、水泥的生产工艺1.生产方法硅酸盐类水泥的生产工艺在水泥生产中具有代表性，是以石灰石和粘土为主要原料，经破碎、配料、磨细制成生料，然后喂入水泥窑中煅烧成熟料，再将熟料加适量石膏（有时还掺加混合材料或外加剂）磨细而成。

水泥生产随生料制备方法不同，可分为干法(包括半干法)与湿法（包括半湿法）两种。

2. 生产工序水泥的生产，一般可分生料制备、熟料煅烧和水泥制成等三个工序。

(1) 生料磨制分干法和湿法两种。

干法一般采用闭路操作系统，即原料经磨机磨细后，进入选粉机分选，粗粉回流入磨再行粉磨的操作，并且多数采用物料在磨机内同时烘干并粉磨的工艺，所用设备有管磨、中卸磨及辊式磨等。

湿法通常采用管磨、棒球磨等一次通过磨机不再回流的开路系统，但也有采用带分级机或弧形筛的闭路系统的。

(2) 煅烧煅烧熟料的设备主要有立窑和回转窑两类，立窑适用于生产规模较小的工厂，大、中型厂宜采用回转窑。

a.干法窑干法窑又可分为中空式窑、余热锅炉窑、悬浮预热器窑和悬浮分解炉窑。

70年代前后，发展了一种可大幅度提高回转窑产量的煅烧工艺──窑外分解技术。

其特点是采用了预分解窑，它以悬浮预热器窑为基础，在预热器与窑之间增设了分解炉。

在分解炉中加入占总燃料用量50～60％的燃料，使燃料燃烧过程与生料的预热和碳酸盐分解过程，从窑内传热效率较低的地带移到分解炉中进行，生料在悬浮状态或沸腾状态下与热气流进行热交换，从而提高传热效率，使生料在入窑前的碳酸钙分解率达80％以上，达到减轻窑的热负荷，延长窑衬使用寿命和窑的运转周期，在保持窑的发热能力的情况下，大幅度提高产量的目的。

《大气污染控制工程》课程设计学院：化工与制药学院专业：环境监测与治理班级：学号：姓名：指导教师：2010年6月水泥厂熟料破除尘系统设计一、水泥厂除尘概述（一）、水泥的概念水泥，粉状水硬性无机胶凝材料。

加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。

水泥是重要的建筑材料，用水泥制成的砂浆或混凝土，坚固耐久，广泛应用于土木建筑、水利、国防等工程。

（二）、水泥的生产工艺1.生产方法硅酸盐类水泥的生产工艺在水泥生产中具有代表性，是以石灰石和粘土为主要原料，经破碎、配料、磨细制成生料，然后喂入水泥窑中煅烧成熟料，再将熟料加适量石膏（有时还掺加混合材料或外加剂）磨细而成。

水泥生产随生料制备方法不同，可分为干法(包括半干法)与湿法（包括半湿法）两种。

2. 生产工序水泥的生产，一般可分生料制备、熟料煅烧和水泥制成等三个工序。

(1) 生料磨制分干法和湿法两种。

干法一般采用闭路操作系统，即原料经磨机磨细后，进入选粉机分选，粗粉回流入磨再行粉磨的操作，并且多数采用物料在磨机内同时烘干并粉磨的工艺，所用设备有管磨、中卸磨及辊式磨等。

湿法通常采用管磨、棒球磨等一次通过磨机不再回流的开路系统，但也有采用带分级机或弧形筛的闭路系统的。

(2) 煅烧煅烧熟料的设备主要有立窑和回转窑两类，立窑适用于生产规模较小的工厂，大、中型厂宜采用回转窑。

a.干法窑干法窑又可分为中空式窑、余热锅炉窑、悬浮预热器窑和悬浮分解炉窑。

70年代前后，发展了一种可大幅度提高回转窑产量的煅烧工艺──窑外分解技术。

其特点是采用了预分解窑，它以悬浮预热器窑为基础，在预热器与窑之间增设了分解炉。

在分解炉中加入占总燃料用量50～60％的燃料，使燃料燃烧过程与生料的预热和碳酸盐分解过程，从窑内传热效率较低的地带移到分解炉中进行，生料在悬浮状态或沸腾状态下与热气流进行热交换，从而提高传热效率，使生料在入窑前的碳酸钙分解率达80％以上，达到减轻窑的热负荷，延长窑衬使用寿命和窑的运转周期，在保持窑的发热能力的情况下，大幅度提高产量的目的。

除尘器的设计1. 处理气体流量的计算该车间除尘系统的处理烟气量由三个伞形集气罩的排烟量组成。

因此，入口的烟气量为三部分总和，即：()h m s m Q Q Q Q C B A N V /5328m /s 48.1/35.035.078.03331,==++='+'+'=此外，袋式除尘器的处理烟气量还应考虑其漏风及严密程度的影响，因此，除尘系统漏风所附加的安全系数K 一般为0.1～0.15，本设计取值K=0.12，则：()h m K Q Q N V N V /36.5967h /m 12.15328)1(331,2,=⨯=+⨯=综上，该除尘器的处理烟气量为：()h m h m Q Q Q N V N V /68.5647/236.5967532821332,1,=+=+=2. 除尘效率的计算根据GB16297-1996《大气污染物综合排放标准》中新污染源大气污染物排放标准，其它颗粒物的最高允许排放浓度为0.12g/m 3，根据除尘器的净化除尘效率公式：N N V NN V Q Q 11,22,1ρρη-=其中，ρ1N —装置进口的污染物浓度，g/m N 3ρ2N —装置出口的污染物浓度，g/m N 3则该除尘器的净化除尘效率为：%31.975532812.036.5967-1=⨯⨯=η3. 除尘器类型的选用根据除尘机理的不同，一般将除尘器分为以下几种：（1）机械除尘器。

利用机械力（重力、惯性力和离心力）作用进行除尘的技术，一般作为预除尘器在烟气净化中使用，如旋风分离器、沉降室、静电除尘器等。

（2）电除尘器。

利用电场力对荷电粒子的作用进行气固分离的技术。

静电除尘器的除尘效率高，处理风量大，运行阻力低。

（3）袋式除尘器。

使烟气通过织物或多孔的填料层，利用过滤机理进行除尘的技术，主要包括袋式除尘器及颗粒层除尘技术。

袋式除尘器具有很好的除尘效果，应用广泛。

（4）湿式除尘器。

利用液滴或液膜洗涤烟气进行除尘的技术，包括低能洗涤技术或高能文氏管除尘技术。

水泥厂石灰石二破除尘系统设计一、水泥厂除尘概述(一)、工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。

石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。

（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。

2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。

因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。

3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。

4、预热分解把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。

（1）物料分散换热80%在入口管道内进行的。

喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

（3）预分解预分解技术的出现是水泥煅烧工艺的一次技术飞跃。

它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90%以上。

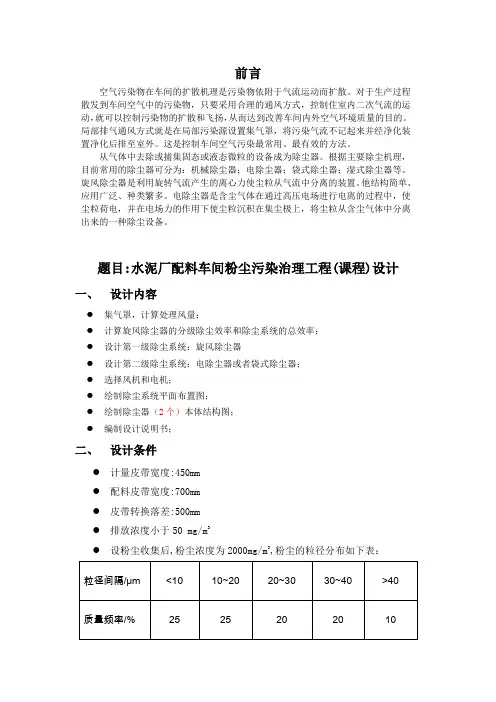

前言空气污染物在车间的扩散机理是污染物依附于气流运动而扩散。

对于生产过程散发到车间空气中的污染物，只要采用合理的通风方式，控制住室内二次气流的运动，就可以控制污染物的扩散和飞扬，从而达到改善车间内外空气环境质量的目的。

局部排气通风方式就是在局部污染源设置集气罩，将污染气流不记起来并经净化装置净化后排至室外。

这是控制车间空气污染最常用、最有效的方法。

从气体中去除或捕集固态或液态微粒的设备成为除尘器。

根据主要除尘机理，目前常用的除尘器可分为：机械除尘器；电除尘器；袋式除尘器；湿式除尘器等。

旋风除尘器是利用旋转气流产生的离心力使尘粒从气流中分离的装置。

他结构简单、应用广泛、种类繁多。

电除尘器是含尘气体在通过高压电场进行电离的过程中，使尘粒荷电，并在电场力的作用下使尘粒沉积在集尘极上，将尘粒从含尘气体中分离出来的一种除尘设备。

题目:水泥厂配料车间粉尘污染治理工程(课程)设计一、设计内容●集气罩，计算处理风量；●计算旋风除尘器的分级除尘效率和除尘系统的总效率；●设计第一级除尘系统：旋风除尘器●设计第二级除尘系统：电除尘器或者袋式除尘器；●选择风机和电机；●绘制除尘系统平面布置图；●绘制除尘器（2个）本体结构图；●编制设计说明书；二、设计条件●计量皮带宽度:450mm●配料皮带宽度:700mm●皮带转换落差:500mm●排放浓度小于50 mg/m3●设粉尘收集后,粉尘浓度为2000mg/m3,粉尘的粒径分布如下表：三、 设计计算1. 集气罩设计密闭罩是将污染源的局部或整体密闭起来的一种集气罩。

其作用原理是污染物的扩散限制在一个很小的密闭空间内，仅在必须留出的招商开口缝隙处吸入若干室内空气，使罩内保持一定的负压，达到防止污染物外逸的目的。

密闭罩与其他类型集气罩相比，具有所需排风量少、控制效果好且不受室内横向气流的干扰。

按照设计条件，在皮带转落点、破碎机处设置密闭罩。

具体设计如下：a. 在每个皮带转落点处设置1个局部密闭罩，本系统共有6个皮带转落点，故设置6个局部密闭罩。
