重新认识膨胀珍珠岩保温砂浆

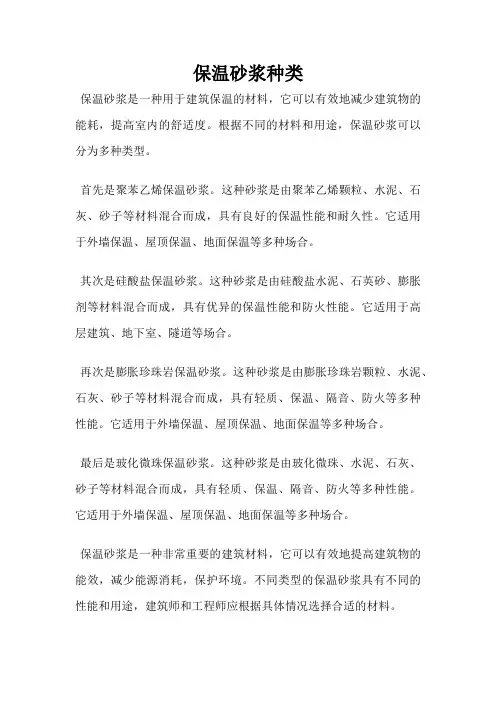

保温砂浆种类
保温砂浆是一种用于建筑保温的材料，它可以有效地减少建筑物的能耗，提高室内的舒适度。

根据不同的材料和用途，保温砂浆可以分为多种类型。

首先是聚苯乙烯保温砂浆。

这种砂浆是由聚苯乙烯颗粒、水泥、石灰、砂子等材料混合而成，具有良好的保温性能和耐久性。

它适用于外墙保温、屋顶保温、地面保温等多种场合。

其次是硅酸盐保温砂浆。

这种砂浆是由硅酸盐水泥、石英砂、膨胀剂等材料混合而成，具有优异的保温性能和防火性能。

它适用于高层建筑、地下室、隧道等场合。

再次是膨胀珍珠岩保温砂浆。

这种砂浆是由膨胀珍珠岩颗粒、水泥、石灰、砂子等材料混合而成，具有轻质、保温、隔音、防火等多种性能。

它适用于外墙保温、屋顶保温、地面保温等多种场合。

最后是玻化微珠保温砂浆。

这种砂浆是由玻化微珠、水泥、石灰、砂子等材料混合而成，具有轻质、保温、隔音、防火等多种性能。

它适用于外墙保温、屋顶保温、地面保温等多种场合。

保温砂浆是一种非常重要的建筑材料，它可以有效地提高建筑物的能效，减少能源消耗，保护环境。

不同类型的保温砂浆具有不同的性能和用途，建筑师和工程师应根据具体情况选择合适的材料。

膨胀珍珠岩膨胀珍珠岩是一种无毒、无味、不燃、不腐、耐酸碱、保温、隔音隔热，内部呈蜂窝状结构产品，是由酸性火山玻璃质熔岩(珍珠岩)经破碎，筛分至一定粒度，再经预热，在1400℃以上高温延时烧结而制成的一种白色或浅色的优质绝热保温材料，可与不同的胶结料配制制成如憎水珍珠岩制品、珍珠岩吸音板、隔墙板、防火板等。

该产品主要用于建筑物屋面及墙体的保温、隔热；建筑材料的轻质骨料；各种工业设备、管道绝热层；各种深冷、冷库工程的内壁；农业及园艺的无土栽培、改良土壤，保水保肥等，被广泛应用于石油、化工、电力、建筑、冶金等行业。

膨胀珍珠岩生产工艺条件生产工艺条件：(1) 原料矿砂的粒度；(2) 预热温度和时间；(3) 膨胀温度和时间。

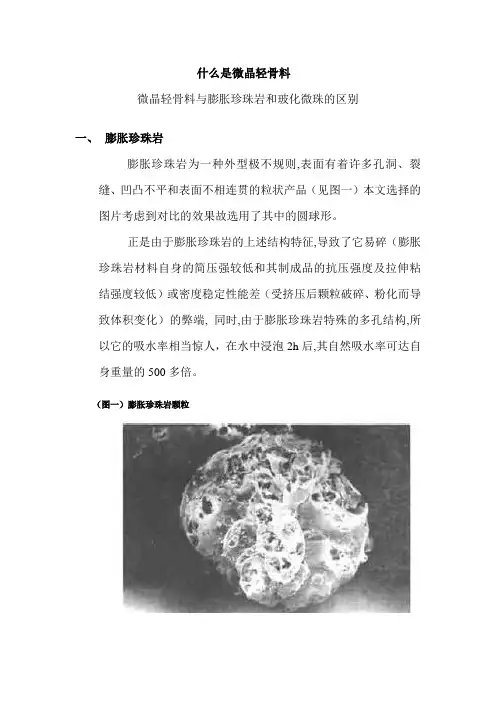

膨胀后珍珠岩的物化特性：膨胀后的珍珠岩变为一种很轻的内部蜂窝状的白色颗粒。

具有无毒、无味、不燃、不腐烂等特点。

不溶于强酸碱，微溶于氢氟酸。

PH值为中性（6.5-7.5）。

由于它特殊的微孔结构，使其具有很强的吸附作用和隔热作用，常用来作为保温隔热、过滤、吸附过滤材料。

珍珠岩的膨胀机理及影响珍珠岩膨胀效果的主要因素珍珠岩的主要化学成分是SiO2 (70-75 %)、CaO (0.1-2.0 %)、Al2O3 (12-16 %)、Na2O (1.0-5.0 %)、Fe2O3 (0.1-1.5 %)、K2O (1.0-5.0 % )珍珠岩的膨胀机理：珍珠岩之所以区别于其它岩石能够在一定的温度条件下膨胀，其主要原因不外乎两点根本原因，其一是珍珠岩的主要化学成分中存在软化点较低的玻璃质物质，既SiO2、Al2O3、Na2O等，这种物质表现出来的结果是当珍珠岩被加热至1000℃左右时，其玻璃质开始软化，珍珠岩颗粒从固态逐渐转化为黏流态。

其二是珍珠岩内部含有的可挥发性物质和结合水在受到高温焙烧后，逐渐气化后溢出，所以，玻璃质是引起珍珠岩膨胀的先决条件，结合水是引起珍珠岩膨胀的内在动力，焙烧温度和时间是引起珍珠岩膨胀的必要外部条件。

膨胀珍珠岩保温板建筑保温系统应用技术导则1. 引言膨胀珍珠岩保温板是一种常用于建筑保温系统的材料。

它具有优异的保温性能和环境友好特点，广泛应用于各类建筑物的保温工程中。

本文将介绍膨胀珍珠岩保温板在建筑保温系统中的应用技术导则，包括材料特性、施工要点和注意事项等方面的内容。

2. 材料特性膨胀珍珠岩保温板是一种由膨胀珍珠岩粉末经高温熔融后制成的板状材料。

其主要特性包括：•优异的保温性能：膨胀珍珠岩保温板具有较低的导热系数，能够有效减少热量传递，提高建筑物的保温效果。

•耐火性优良：膨胀珍珠岩保温板能够耐高温，具有较好的耐火性能，有助于提高建筑物的耐火等级。

•高强度和轻质化：膨胀珍珠岩保温板具有较高的强度，能够承受一定的荷载，同时其轻质化特性也减轻了建筑物自身的荷载。

•抗老化和耐久性：膨胀珍珠岩保温板具有较好的抗老化能力，长时间使用后仍能保持一定的保温效果。

•环境友好和可回收利用：膨胀珍珠岩保温板不含有对人体有害的物质，且可回收利用，符合环保要求。

3. 施工要点在膨胀珍珠岩保温板的建筑保温系统施工中，需注意以下要点：•基层处理：施工前需对基层进行处理，确保基层平整、干燥、无松动和污染物。

同时，需检查基层的强度是否满足要求。

•板材选用：在选用膨胀珍珠岩保温板时，需考虑建筑物的保温性能要求和施工的实际情况，选择合适的板材规格和厚度。

•固定安装：膨胀珍珠岩保温板需采用专用的粘结剂进行固定安装，以确保板材与基层之间的密封性和稳定性。

•缝隙处理：保温板之间和与建筑物周边的缝隙需进行密封处理，以防止热量的泄漏和水分的渗透。

•表面保护：施工完成后，需对膨胀珍珠岩保温板的表面进行保护处理，防止其受到外界环境的损害。

4. 注意事项在膨胀珍珠岩保温板建筑保温系统的应用过程中，需注意以下事项：•施工环境：施工过程中需注意环境的湿度和温度，以免影响粘结剂的固化和保温板的施工效果。

•施工人员：施工人员需熟悉施工要点和操作规程，具备相关的施工经验和技术，以确保施工质量。

广东建材2013年第11期1概述膨胀珍珠岩是一种酸性含水火山玻璃熔岩，在瞬间高温下，内部结晶水汽化膨胀，将熔融状态下的矿砂颗粒瞬时膨胀，经冷却后形成的多孔轻质白色颗粒。

其绝热保温制品性能优良，广泛应用于建筑、化工、制冷等行业。

目前，我国珍珠岩矿砂产销量已居世界首位［１］，其中河南信阳地区大约年产３０万吨，占全国生产总量的一半。

由于膨胀珍珠岩本身亲水而且有着巨大的比表面积，这使得其有较强的吸水性和吸湿性。

质量吸水率根据膨胀珍珠岩不同的密度可达自身的４～９倍，而水的导热系数比空气大２４倍［２］，严重影响保温隔热的效果，限制了其应用条件。

因此，研究合适的憎水改性方法，改变膨胀珍珠岩的亲水性已成为当前一项重要的课题。

2膨胀珍珠岩的憎水改性膨胀珍珠岩的憎水改性通常是通过一定的方法和手段，在其外表面包覆一层憎水性薄膜，从而阻止水分进入到膨胀珍珠岩的内部空洞。

其憎水性质的稳定性与表层包覆薄膜的牢固程度相关。

若憎水薄膜与膨胀珍珠岩表层形成了化学键，则此类改性的膨胀珍珠岩憎水性则比较稳定。

膨胀珍珠岩的憎水性改性方法有两种：一种是把憎水剂加入到原料中拌合，然后压制或烧成；另一种是对制品进行喷涂、浸渍等表面处理，使其由亲水性变为憎水性［３］。

从憎水处理的工艺上来说，目前制造生产憎水膨胀珍珠岩绝热制品一般有三大类，包括：⑴渗透法。

把普通膨胀珍珠岩制品浸入到一定浓度的憎水剂中进行渗透处理，通过扩散作用使制品内部具有一定的憎水性。

渗透法工序多比较复杂，制品表面易于损坏，生产成本较高，并且浸透率不高，容易使制品失去憎水性能。

其改进重点应该放在提高效率和浸透率上。

马康［２］设计了一系列正交试验用甲基硅酸钠溶液采用渗透法对膨胀珍珠岩进行处理，找到了最佳的处理条件，取得了不错的效果。

⑵浸涂法。

往普通膨胀珍珠岩制品表面喷涂一层憎水剂，可采用吹浮喷涂或者边搅拌边喷涂，表面形成一层包覆膜以达到憎水效果，此工艺较为简单有效。

徐亚宏等对这类方法做过一些尝试［４］。

膨胀珍珠岩保温板建筑保温工程应用技术规程（原创实用版）目录一、膨胀珍珠岩保温板的概述二、膨胀珍珠岩保温板的施工技术三、膨胀珍珠岩保温板的应用规范四、膨胀珍珠岩保温板的安全性能五、膨胀珍珠岩保温板的环保性能正文一、膨胀珍珠岩保温板的概述膨胀珍珠岩保温板是一种以珍珠岩为原料，经过高温加热而成的建筑保温材料。

它具有优良的保温性能、良好的耐火性、持久的稳定性和环保性，广泛应用于建筑保温工程中。

二、膨胀珍珠岩保温板的施工技术1.钢托架：在墙体上用金属锚栓固定，以支撑整个保温层，提高稳定性和安全性。

2.粘结砂浆：作为憎水膨胀珍珠岩保温板与基层的粘接剂，确保保温板与基层牢固粘接。

3.施工工艺：采用点连式钢丝网膨胀珍珠岩复合保温板建筑构造，提高保温效果。

三、膨胀珍珠岩保温板的应用规范1.耐火极限：根据建筑的耐火性能要求，选择合适的膨胀珍珠岩保温材料燃烧性能等级。

2.保温材料厚度：根据保温材料的燃烧性能等级，确定保温材料两侧不燃性结构的厚度。

3.构造要求：无空腔复合保温结构体、防火隔离带等构造要求，以提高建筑的整体防火性能。

四、膨胀珍珠岩保温板的安全性能1.燃烧性能：选择燃烧性能等级为 A 级或 B1 级的保温材料，降低火灾发生的风险。

2.耐火极限：保证膨胀珍珠岩保温板具有足够的耐火极限，防止火灾在建筑内部蔓延。

3.构造措施：采取防火隔离带、防护层等构造措施，增强膨胀珍珠岩保温板的防火性能。

五、膨胀珍珠岩保温板的环保性能1.绿色环保：膨胀珍珠岩保温板原料为天然珍珠岩，不含有害物质，具有良好的环保性能。

2.可持续发展：膨胀珍珠岩保温板具有良好的耐久性和稳定性，能够满足建筑长期使用的需求。

SF憎水膨珠保温砂浆全名：有两种，憎水性膨胀珍珠岩保温砂浆，憎水性膨胀玻化微珠保温砂浆，做墙体后者更适合，SF就是憎水剂的型号那个和保温砂浆的实质没有关系，玻化微珠或者珍珠岩在生产过程中要用喷雾器将憎水剂喷洒在其表面使其达到不吸水的作用。

玻化微珠保温砂浆现在保温产品的一种，其主要特点如下：玻化微珠保温砂浆是一种新型保温隔热材料，与用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的保温砂浆相比，具有强度高、质轻、保温、隔热好、电绝缘性能好、耐磨、耐腐蚀、防辐射等显著特点。

1、粘结力强、耐候性好、不空鼓、不开裂。

2、柔性好、收缩性小。

3、耐水、耐高温、不会霉变腐蚀。

4、无毒、环保。

适用范围1、玻化微珠保温砂浆适用于节能50%和65%夏热冬冷、夏热冬暖、温和地区新建、改扩建的公共和民用建筑的外墙内、外。

2、保温、屋面保温节能工程。

3、饰面为涂料和面砖的外保温层。

4、包括楼梯间、分户隔墙、厨厕、封闭式阳台、顶棚等维护结构在内的内保温层。

5、钢结构建筑的保温层、建筑异型结构保温层。

6、干挂饰面内层的保温填充。

7、地面保温、上人屋面、种植屋面、木结构屋面保温。

玻化微珠保温砂浆的基面预处理：底材表面应结实平整、干燥清洁、无油脂及其它松散物。

应按照国家相关规范的要求对基面进行界面处理。

玻化微珠保温砂浆的施工工艺：先将水倒入容器中，再加入粉料，按1kg粉剂:约0.7-0.9kg水的配合比，混合后用电动搅拌器搅拌成均匀、无颗粒的膏糊状，产品静置3-5分钟后，再次搅拌均匀后即可使用。

用刮刀均匀抹于工作面上，待其24小时干固后，再进行下一道刮涂，同样用刮刀均匀抹于工作面上再抹平；每次刮涂应保持厚度在15mm-20mm为宜(单次最大厚度不超过35mm)，待达到设计厚度要求后，自然养护3-7天即可进行下道工序。

水泥膨胀珍珠岩屋面层保温砂浆施工技术要求水泥膨胀珍珠岩屋面层保温砂浆施工技术要求一、梯调楼屋面保温层做法:1、采用水泥膨胀珍珠岩保温砂浆现浇铺设；2、保温层配比为：水泥：膨胀珍珠岩=1：8（体积比），在找坡最薄处为30mm；3、水泥：425#普通硅酸盐水泥；4、膨胀珍珠岩:颗粒粒度0.1～3mm；二、施工工艺及施工技术:1、施工工艺：基层处理→保温砂浆搅拌→铺设、压紧→刮平→找平。

2、施工技术：⑴、基层处理：在抹水泥膨胀珍珠岩保温砂浆之前，应事先检查基层，基层过于凹凸的部位，高出的部分须剔平，低处用水泥砂浆分层填实，基层表面的灰尘、污垢等应事先清除干净。

铺设保温板⑵、水泥膨胀珍珠岩保温砂浆搅拌：①、机械搅拌：a、搅拌之前先将所需水量倒入搅拌机内，启动搅拌机1～2min 后加入水泥膨胀珍珠岩保温砂浆粉料。

b、搅拌时间以1.5～2.0min为宜。

c、水泥膨胀珍珠岩保温砂浆的加水量以拌和好的料浆稠度为7.5cm左右，密度控制在950～1050g/L加水量一般为，粉料：水=1：1（重量比）。

d、搅拌好的水泥膨胀珍珠岩保温砂浆要及时装车运至施工现场，超过使用时间的砂浆严禁加水后在用。

②、人工搅拌：人工搅拌时必须搅拌均匀，并严格控制加水量，不能使水泥膨胀珍珠岩保温砂浆过稀，同时要求在铁板或灰槽中搅拌，严禁在铺设面或室内地面搅拌。

⑶、铺设保温层：①、首先将屋面各控制点的高度用水泥膨胀珍珠岩保温砂浆或普通砂浆做好，然后根据已做好的控制点拉线，将水泥膨胀珍珠岩保温砂浆按照压缩比（压缩比是指屋面上松散的保温层厚度与压实后的厚度之比）为130%的比例进行虚铺保温层，同时找坡，虚铺后的保温层用木杠压紧、刮平，再压实至设计厚度。

②、水泥膨胀珍珠岩保温屋面做好后，经过2-3d后再做找平层，该找平层层面上必须设置分格缝充当保温层的排气道，以便保温层的水分在做防水前充分蒸发，分格缝纵横最大间距6m，分格缝宽为30mm,具体做法见西南J212-1第42页节点C。
