膨胀珍珠岩保温砂浆外加剂配比

外墙保温砂浆（膨胀玻化微珠）施工方案一、施工准备（一）基层墙体准备1、施工前清除墙面浮灰、油污、隔离剂及墙角杂物，保证施工作业面干净，混凝土墙面上因有不同的隔离剂，需做适当的界面处理。

其他墙面只要剔除突出墙面大于10mm的异物保证干净即可，不需特殊处理。

2、基层墙面，外墙四角，洞口等处的表面平整及垂直度应满足有关施工验收规范的要求。

3、按垂直，水平方向在墙角、阳台栏板等处弹好厚度控制线。

4、按厚度控制线，用膨胀玻化微珠保温防火砂浆作标准厚度灰饼，冲筋，间隔适度。

二、材料配制1、界面剂砂浆的配制：强度等级为42.5#普通硅酸盐水泥：中砂：界面剂按1：1：1的重量比，搅拌均匀即可使用。

2、保温砂浆的配制：按照料浆所用水灰重量比（0.6-0.7:1，即每袋20kg产品约加水13kg），先将水注入搅拌容器中，再将膨胀玻化微珠加入，搅拌1-2分钟，使料浆成膏体状，即可使用,料浆必须即配即用，配制好的料浆需在60min内用完并不得二次加水使用。

3、抗裂砂浆的配制：按照料浆需水灰重量比（0.20~0.25：1），先将水放入搅拌容器中，再将本砂浆倒入搅拌容器中，搅拌4~5min，使料浆成均匀膏状体，静放5min即可使用，料浆必须随配随用，配制好的料浆需在2h内用完。

三、施工机具1、脚手架体系：也可采用吊篮脚手架，作业前务必调试安全可靠后方可运行。

2、350卧式砂浆搅拌机或手提电动搅拌器，垂直运输机械，水平运输机械。

3、常用抹灰工具：2.5m大杠、1.5m中杠、线坠、方尺、托灰板、铁抹子、木抹子、小压子、塑料抹子、阴阳角抹子。

4、常用测量工具：经纬仪、放线工具、2m靠尺杠、八字靠尺、方口靠尺。

四、施工工艺（一）工艺流程：1、面饰涂料工艺流程基层墙面清理（混凝土墙面界面处理）→测量垂直度、套方、弹控制线→做灰饼、冲筋、做口→抹保温砂浆→弹分格线、开分格槽、嵌贴滴水槽→抹抗裂砂浆→刮柔性耐水腻子→面层装饰涂料2、面饰瓷砖工艺流程基层墙面清理（混凝土墙面界面处理）→测量垂直度、套方、弹控制线→做灰饼、冲筋、做口→抹保温砂浆→铺设低碳镀锌钢丝网→打锚固钉固定在主体墙体上→抹聚合物罩面砂浆→用专用瓷砖粘结砂浆粘贴瓷砖→瓷砖勾缝处理（二）作业条件：1、结构工程全部完工，并经有关部门验收合格。

自保温砌块配方
1. 水泥：通常使用普通硅酸盐水泥或波特兰水泥，其用量占总配方的 30%至 50%。

2. 粉煤灰或矿渣：这些工业废弃物可以替代部分水泥，同时提高砌块的保温性能。

其用量一般在 20%至 40%之间。

3. 轻质骨料：如膨胀珍珠岩、聚苯颗粒、泡沫混凝土等，用于降低砌块的密度并提高保温性能。

其用量占总配方的 20%至 40%。

4. 外加剂：可能包括减水剂、防水剂、缓凝剂等，用于改善砌块的性能。

外加剂的用量通常在 1%至 5%之间。

5. 纤维材料：如玻纤、聚丙烯纤维等，可以增强砌块的抗裂性能。

纤维材料的用量一般在 0.1%至 0.5%之间。

6. 水：适量的水用于混合和成型砌块。

需要注意的是，以上配方仅为示例，实际的自保温砌块配方可能会根据原材料的特性、产品要求以及生产工艺进行调整。

在生产自保温砌块时，建议遵循相关的国家标准和技术规范，并进行性能测试和质量控制，以确保产品的质量和保温效果。

如果你对自保温砌块的配方有特定的需求或进一步的问题，建议咨询专业的建筑材料生产商或研究机构，以获取更详细和准确的信息。

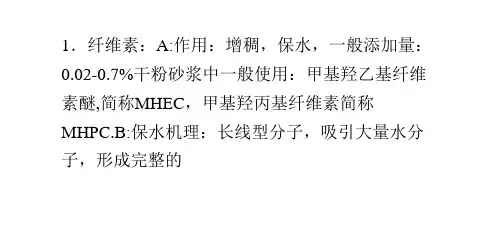

保温砂浆的配方比例 Hessen was revised in January 2021保温砂浆的配方比例是多少保温砂浆，抗裂砂浆的配方比例分别是多少，它们的粘接强度和抗裂程度又是多少，请详细说明满意答案：基础料与砂浆王母料的配比:常规是每一吨基础料放20—30公斤砂浆王母料,每吨基础料加多少砂浆王母料比例可高可低...配方如下:(保温粘接)425水泥400公斤,重钙50公斤,沙子600公斤,胶粉15-20公斤,纤维素3公斤。

追问：那抗裂补充：GL-2保温粘结砂浆生产参考配方：普硅水泥400公斤灰钙粉400目 (熟石灰粉)40公斤硅砂 30-60目 550公斤GL-2保温粘结砂浆专用可再分散胶粉18-25公斤注: GL-2保温粘结砂浆专用可再分散胶粉24元/公斤GL-3聚苯颗粒胶粉料生产参考配方：普硅水泥550公斤Ⅱ级粉煤灰 150公斤聚丙烯纤维(6MM长)1公斤聚丙烯纤维(9MM长)1公斤灰钙粉400目 (熟石灰粉)300公斤GL-3聚苯颗粒保温胶粉料专用可再分散胶粉28-30公斤注: GL-3聚苯颗粒保温胶粉料专用胶粉25元/公斤GL-4保温罩面抗裂砂浆生产参考配方：普硅水泥 250公斤Ⅱ级粉煤灰 75公斤硅砂 40-70目375公斤硅砂70-140目300公斤聚丙烯纤维(6MM长)1公斤聚丙烯纤维(9MM长)1公斤木质素 (灰色1000微米长)4公斤GL-4保温罩面抗裂砂浆专用可再分散胶粉28-30公斤注: GL-4保温罩面抗裂砂浆专用胶粉28元/公斤GL-5玻化微珠胶粉料生产参考配方：普硅水泥 900公斤聚丙烯纤维(6-9MM长)2公斤灰钙粉400目 (熟石灰粉)100公斤GL-5玻化微珠胶粉料专用胶粉28-30公斤注: GL-5玻化微珠保温胶粉料专用胶粉25元/公斤粉刷石膏（底层）参考配方高强α半水石膏粉300公斤40-70目中粗砂600公斤400目重钙粉100公斤GL-10底层粉刷石膏专用胶粉 17-20公斤粉刷石膏（面层）参考配方高强α半水石膏粉500公斤400目重钙粉100公斤细砂（70目以上） 400公斤GL-10面层粉刷石膏专用胶粉 15-20公斤内墙耐水腻子参考配方400目灰钙粉 300-350公斤400目重钙粉 650-700公斤GL-1内墙耐水腻子专用胶粉12-15公斤HPMC（万粘度）公斤经济型内墙腻子（821腻子）参考配方重钙粉（325目以上） 1000公斤内墙821普通腻子专用胶粉 17-20公斤外墙柔性耐水腻子参考配方白水泥（黑水泥）300公斤400目重钙粉50公斤325目石英粉 630公斤GL-6外墙柔性腻子专用胶粉30-35公斤500微米木质素3公斤外墙普通找平腻子参考配方黑水泥普硅水泥300公斤重钙325目300公斤石英粉325目350公斤400目灰钙粉 50公斤GL-6外墙找平腻子专用胶粉20-25公斤500微米木质素 3公斤陶瓷墙地砖粘结剂参考配方普硅水泥 450公斤40-70目中粗砂 550公斤GL-7瓷砖粘结剂专用胶粉20-25公斤1000微米木质素纤维3-4公斤陶瓷墙地砖勾缝剂参考配方（1mm缝宽之内）普硅水泥300公斤70~140目细砂650公斤CA-50高铝水泥50公斤GL-8勾缝剂专用胶粉25-35公斤500微米木质素3-4公斤有机硅憎水粉末1公斤彩色陶瓷墙地砖勾缝剂参考配方（1mm缝宽之内）白水泥300公斤70-140目细砂 600公斤CA-50高铝水泥50公斤氧化铁系色粉 50公斤GL-8勾缝剂专用胶粉25-35公斤500微米白色木质素3-4公斤有机硅憎水粉末1公斤外墙彩色装饰砂浆参考配方白水泥300公斤石英粉325目50公斤5-40目彩砂600公斤氧化铁系色粉 50公斤GL-9彩色装饰砂浆专用胶粉 35-45公斤500微米白色木质素 3-4公斤有机硅憎水粉末 1-3公斤。

保温砂浆的配方比例学习资料保温砂浆是一种用于保温和隔热的建筑材料，通常由水泥、石膏和一些填充物组成。

在制作保温砂浆时，不同的配方比例可以产生不同的性能和特点，因此合理选择配方比例对保温砂浆的性能至关重要。

以下是有关保温砂浆配方比例的学习资料。

一、保温砂浆的基本配方比例1.水泥和填充物的比例：水泥是保温砂浆中的主要成分，起着胶凝剂的作用。

填充物通常是一些具有隔热和保温性能的材料，如珍珠岩、膨胀珍珠岩、轻骨料等。

一般来说，水泥与填充物的比例在1:3到1:6之间，具体的比例可以根据保温砂浆的要求和性能来确定。

如果需要更高的保温性能，可以适当增加填充物的含量。

2.水泥和石膏的比例：石膏是保温砂浆中的另一种常用成分，可增强保温砂浆的隔热性能和强度。

水泥和石膏的比例通常在1:1到1:3之间，可以根据具体需要进行调整。

添加适量的石膏可以提高保温砂浆的耐火性能和抗裂性能。

3.其他添加剂的比例：保温砂浆中还可以添加一些辅助材料和添加剂，如增塑剂、改性剂、外加剂等，以增强保温砂浆的性能和工艺性。

这些添加剂的比例一般较小，通常在总配方中的比例不超过5%。

二、保温砂浆的配方比例优化1.耐火性能优化：要提高保温砂浆的耐火性能，可以适当增加填充物和石膏的含量。

填充物的选择应该考虑具体场合的要求，如珍珠岩在高温下的稳定性较好。

此外，可以添加一定比例的耐火材料，如膨胀石墨、硅酸铝等。

2.抗裂性能优化：保温砂浆的抗裂性能对其使用寿命和质量有较大影响。

要提高抗裂性能，可以增加石膏的含量，适当减少水泥的含量，并添加适量的抗裂材料，如聚丙烯纤维、复合纤维等。

3.保温性能优化：要提高保温砂浆的保温性能，可以增加填充物的含量。

另外，可以选择具有较低导热系数的填充物，如膨胀珍珠岩。

三、保温砂浆配方比例的实验研究为了确定最佳的保温砂浆配方比例，可以进行实验研究。

实验可以从以下几个方面入手：1.物理性能测试：可以测试保温砂浆的像容重、抗压强度、抗拉强度、导热系数等物理性能，以评估不同配方比例的性能差异。

保温砂浆参考配方
保温砂浆是一种用于外墙保温的材料，它能够有效降低建筑物的能耗，提高保温效果。

下面是一种保温砂浆的参考配方，供参考：
主材料：
1.水泥：根据需要可选择普通硅酸盐水泥、硫铝酸盐水泥等；
2.硅灰：可选择品牌硅灰，根据标准加入适量；
3.漂浮珍珠岩：作为聚合材料，能够提高保温性能。

辅助材料：
1.预调剂：用于调整砂浆的流动性和抗裂性；
2.填料：可选择中小骨料，用于提高砂浆的强度和稳定性；
3.外加剂：可选择具有增稠、增强粘结能力的外加剂。

配方如下：
1. 将水泥用量控制在50%左右，即500kg。

2. 根据水泥用量，加入适量的硅灰。

硅灰的用量一般为水泥用量的20%左右，即100kg。

3. 将漂浮珍珠岩用量控制在水泥用量的30%左右，即300kg。

4. 根据砂浆的施工要求，加入适量的预调剂。

预调剂的用量一般为
水泥用量的2-3%，即10-15kg。

5. 加入适量的填料，填料的用量一般为水泥用量的30-40%，即150-200kg。

6. 根据需要，加入适量的外加剂。

外加剂的用量一般为水泥用量的0.2-0.5%，即1-2.5kg。

根据以上配方，可以制备一定性能要求的保温砂浆。

在实际生产中，可以根据具体要求进行微调，以达到最佳的施工效果。

总结：以上是一种保温砂浆的参考配方，主要包括水泥、硅灰、漂浮珍珠岩、预调剂、填料和外加剂等。

这种配方可以满足一般保温砂浆的施工要求，但实际配方仍需根据具体情况进行调整。

保温砂浆的配方比例
保温砂浆是一种常用于建筑保温的施工材料，具有良好的保温隔热效果。

下面将介绍保温砂浆的配方比例和制作过程。

保温砂浆主要由石英砂、珍珠岩、水泥、黄麻等材料组成。

其中，石
英砂是保温砂浆的主要骨料，珍珠岩是保温砂浆的轻质骨料，水泥是保温
砂浆的胶结材料，黄麻是保温砂浆的纤维增强材料。

-石英砂：60-70%
-珍珠岩：20-30%
-水泥：5-10%
-黄麻：1-3%
首先，将石英砂、珍珠岩和水泥按照配方比例放入搅拌机中进行搅拌，直到均匀混合。

然后，再将黄麻加入搅拌机继续搅拌，使其均匀分散在混
合物中。

最后，逐渐加入适量的水，边搅拌边观察砂浆的湿润程度，直至
达到适合施工的状态。

在制作保温砂浆时
1.保温砂浆的配方比例可根据具体需求进行调整，但要注意保证各种
材料的比例合理，以确保砂浆具有良好的保温性能和流动性。

2.在制作过程中，要注意控制搅拌时间和搅拌速度，以免砂浆过度搅
拌导致水泥水化过快。

3.在加水时要掌握好水量，适当加入适量的水可以提高砂浆的流动性
和使用性能，但过量的水会降低砂浆的强度和稳定性。

4.制作好的保温砂浆应尽快使用，避免长时间存放或暴露在空气中，以免影响砂浆的性能。

总之，保温砂浆的配方比例是根据石英砂、珍珠岩、水泥和黄麻等材料的性能和特点而确定的，合理的配比和制作工艺能够确保砂浆具有良好的保温性能和使用性能。

在实际使用中，可以根据具体工程需求进行适当的调整，以满足不同的保温要求。

1.胶粉聚苯颗粒保温砂浆普通硅酸盐42.5水泥 700kg 优质微硅粉 70-105kg 重钙（粉煤灰或灰钙粉） 300kg 共聚物缩合胶粉 5-10kg 羟丙基甲基纤维素醚（HPMC） 5-10kg 聚丙烯短纤维 2kg 6.外墙保温粘结砂浆普通硅酸盐42.5水泥 400kg 优质微硅粉 40-60kg 硅砂（40—70目) 600kg 高分子纳米胶粉（粘结型） 8—12kg 羟丙基甲基纤维素醚 1—2kg 共聚物缩合胶粉 2—3kg2.玻化微珠保温砂浆普通硅酸盐42.5水泥 150kg 优质微硅粉 15-23kg 聚丙烯短纤维 0.2-0.5kg 共聚物缩合胶粉 2-3kg 羟丙基甲基纤维素 2kg 玻化微珠 1立方7.外墙保温抹面砂浆普通硅酸盐42.5水泥 350kg 优质微硅粉 35-53kg 粉煤灰 50kg 硅砂(40—70目) 250kg 硅砂(50—100目) 350kg 高分子纳米胶粉（柔韧型） 15kg 羟丙基甲基纤维素 2-3kg 抗裂纤维(6mm) 1kg 易分散木质纤维 5kg3.珍珠岩保温砂浆普通硅酸盐42.5水泥 700kg 优质微硅粉 70-105kg 粉煤灰 300kg 聚丙烯短纤维 2kg 易分散木质纤维 5kg 共聚物缩合胶粉 5kg 羟丙基甲基纤维素醚（HPMC） 5kg 8.干粉界面剂普通硅酸盐42.5水泥 400kg 优质微硅粉 10-60kg 硅砂(40—70目) 600kg 高分子纳米胶粉（粘结型） 10-15kg 聚乙烯醇精细粉末(2488) 3kg 羟丙基甲基纤维素 2kg4.内墙耐水腻子灰钙（325目） 300kg 重钙（325目） 700kg 高分子纳米胶粉（柔韧型） 3kg 羟丙基甲基纤维素 5kg 9.瓷砖粘结剂普通硅酸盐42.5水泥 500kg 优质微硅粉 50-75kg 粉煤灰 100kg 硅砂(40—70目) 500kg 高分子纳米胶粉（粘结型） 20kg 聚乙烯醇精细粉末(2488) 3kg 羟丙基甲基纤维素 2-3kg5.外墙防水腻子白水泥 300kg 优质微硅粉 30-45kg 灰钙（325目） 200kg 重钙（325目） 500kg 高分子纳米胶粉（柔韧型） 10-15kg 羟丙基甲基纤维素 5kg 聚乙烯醇精细粉末(2488) 3kg 10.挤塑板专用界面剂普通硅酸盐42.5水泥 400kg 优质微硅粉 40-60kg 硅砂(40—70目) 300kg 硅砂(50—100目) 300kg 高分子纳米胶粉（柔韧型） 30kg 羟丙基甲基纤维素醚（HPMC） 2kg 聚乙烯醇精细粉末(2488) 5kg（二）、界面拉毛界面砂浆的配制:按中砂：水泥：界面剂=1：1：1的比例配置，先加入1份界面剂再加入1份中砂和1份水泥，搅拌成均匀的砂浆状态。

保温砂浆配合比参考
1、外墙外保温粘结砂浆参考配合比：
42.5R普硅水泥350公斤(快硬型改为42.5R硫铝酸盐水泥)
灰钙粉400目100公斤
砂子30-60目520公斤
SF(硅灰) 20公斤
聚合物树脂胶粉25~30公斤(每公斤32元)
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计980元左右。

快硬型需加缓凝剂。

2、外墙外保温罩面抗裂砂浆参考配合比：
42.5R普硅水泥350公斤
灰钙粉400目125公斤
砂子40-70目500公斤
木质素3~4公斤
聚丙烯短纤维1~2公斤
SF(硅灰) 25公斤
聚合物树脂胶粉25~30公斤(每公斤32元)
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计1060元左右。

3、聚苯颗粒胶粉复合保温砂浆参考配合比：
42.5普硅水泥400公斤
灰钙粉400目130公斤
粉煤灰200公斤
大白粉（或石英粉）250公斤
SF(硅灰) 20公斤
聚合物树脂胶粉23~28公斤(每公斤32元)
9-12mm聚丙烯纤维2~3公斤
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计980元左右。

4、外墙通用找平腻子参考配合比：
42.5普硅水泥400公斤
灰钙粉400目150公斤
石英粉400目200公斤
大白粉400目250公斤
聚合物树脂胶粉20~25公斤(每公斤32元)
3mm聚丙烯纤维1~2公斤
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计880元左右。

如为外墙高级弹性腻子聚合物树脂胶粉添加量为30-35公斤。

保温砂浆配合比参考
1、外墙外保温粘结砂浆参考配合比：
42.5R普硅水泥350公斤(快硬型改为42.5R硫铝酸盐水泥)
灰钙粉400目100公斤
砂子30-60目520公斤
SF(硅灰) 20公斤
聚合物树脂胶粉25~30公斤(每公斤32元)
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计980元左右。

快硬型需加缓凝剂。

2、外墙外保温罩面抗裂砂浆参考配合比：
42.5R普硅水泥350公斤
灰钙粉400目125公斤
砂子40-70目500公斤
木质素3~4公斤
聚丙烯短纤维1~2公斤
SF(硅灰) 25公斤
聚合物树脂胶粉25~30公斤(每公斤32元)
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计1060元左右。

3、聚苯颗粒胶粉复合保温砂浆参考配合比：
42.5普硅水泥400公斤
灰钙粉400目130公斤
粉煤灰200公斤
大白粉（或石英粉）250公斤
SF(硅灰) 20公斤
聚合物树脂胶粉23~28公斤(每公斤32元)
9-12mm聚丙烯纤维2~3公斤
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计980元左右。

4、外墙通用找平腻子参考配合比：
42.5普硅水泥400公斤
灰钙粉400目150公斤
石英粉400目200公斤
大白粉400目250公斤
聚合物树脂胶粉20~25公斤(每公斤32元)
3mm聚丙烯纤维1~2公斤
注：不用另加纤维素等其它添加剂，大幅降低成本；所有材料成本合计880元左右。

如为外墙高级弹性腻子聚合物树脂胶粉添加量为30-35公斤。

保温涂料配方保温涂料(1)原料配比制备方法经破碎、浸泡、筛选工艺后将水镁石纤维、硅酸钙粉、丙纶纤维、膨胀珍珠岩、废聚苯乙烯颗粒、有机复合防水剂、水混合制成浆料。

将半水石膏粉、铁铝酸盐水泥、改性剂、干胶粉混合，配制成粉料。

将浆料和粉料分开包装，即为本涂料产品。

施工前粉料和将料按照一定配比采用涂抺施工方法可以一次解决施工料与基层的粘接问题，具有很好抗裂作用，粘接性能好，产品不易破坏不脱落，减少施工工序，降低施工人员施工作业的劳动强度。

原料配比本复合节能保温涂料各组分的质量份组成为纸浆纤维(水镁石纤维棉)0.5〜4、硅酸钙粉2〜5.5、丙纶纤维0.1〜2、干胶粉0.1〜2、废聚苯乙烯颗料2〜3、有机复合防水剂0.1〜2、膨胀珍珠岩4〜6、铁铝酸盐水泥7.5〜12、石膏粉4〜11、改性剂0.1〜2、水60〜70。

本产品为双组分，一种是粉料、一种是浆料，粉料是由石膏粉、铁铝酸盐水泥、改性剂、干胶粉组成，浆料是由纸将纤维(水镁石纤维)、丙纶纤维、硅酸钙粉、膨胀珍珠岩、废聚苯乙烯颗粒、防水剂、干胶粉、水组成。

应品应用本产品是建筑用的保温涂料，尤其是适用于内、外墙体、屋顶的保温。

产品特性(1)导热系数低：远低于保温砂浆0.13W/(m・K)、加气砼砌0.22W/(m・K),所以保温效果好、容量轻，是加气砼砌块的27%，达到同等保温要求，施工厚度薄，从而在满足同等建筑节能要求的条件下，降低建筑物自重；(2)施工方便：双组分的粉料和浆料混合后可以直接涂抺，与基层粘接力好、易涂抺、易刮干，干缩值仅为1%。

、施工后干燥层不开裂、整体性好、无热桥；(3)涂层中聚苯乙烯泡沫颗粒被耐火无机材料包围，遇火不燃，涂层体积不收缩，具有良好的阻燃性能；(4)该产品可以在结构复杂、难以用其他材料作业的部位进行正常的涂抹施工，特别是温度低于70°C管道的保温，其凝结时间短；(5)利用废聚苯乙烯颗粒及废硅钙粉作为产品的原料，从而废物利用，有利于减少“白色污染”，保护环境；(6)利用纸浆纤维(水镁石纤维棉)降低成本，提高保温性能。

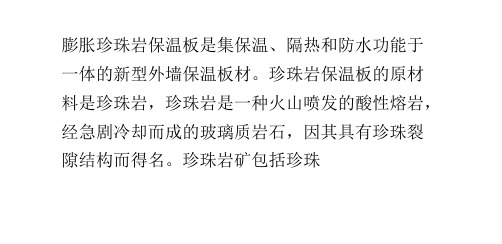

珍珠岩保温板加工配方
合作才能共赢，特斯拉的创始人马斯克在2013年公开三百多项新能源汽车专利，之后才有蔚来、理想、小鹏等众多新能源车企成立，可以说特斯拉以一己之力推动了全球新能源汽车发展！中凯公司并不伟大，但是一直有颗向伟大公司学习的心。

今天受重多客户之托，现将中凯珍珠岩保温板的配方公布如下，希望对广大珍珠岩客户朋友们有所帮助。

以自制有机粘接剂和无机粘接剂制作的膨胀珍珠岩制品（珍珠岩保温板），当有机粘接剂（有机乳液）用量在4%-7%，无机粘接剂（磷酸盐）用量为3%-7%，氢氧化铝用量在3%-7%，膨胀珍珠岩用量为80%-88%时，制作样品的导热系数为0.06w/mk,密度为180kg/㎡，憎水率为98%，符合A1级防火标准。

制品的导热系数随成型压力的增加而降低，当超过某一阈值时，导热系数随成型压力的增加而增大；
粘结剂用量越大，制品的强度越高；胶黏剂用量越大，制品的导热系数越大；胶黏剂中有机胶黏剂用量越大，制品的导热系数越小，憎水率越高。

混凝土中添加保温剂技术规程一、前言混凝土在建筑中的应用十分广泛。

然而，在寒冷的冬季或者高温的夏季，混凝土的保温性能较差，会导致建筑能耗增加以及使用寿命缩短。

为了提高混凝土的保温性能，可以添加保温剂。

本文将介绍混凝土中添加保温剂的技术规程。

二、保温剂的种类常用的混凝土保温剂有聚苯乙烯颗粒、聚氨酯泡沫、膨胀珍珠岩、膨胀蛭石等。

其中，聚苯乙烯颗粒是使用最为广泛的一种保温剂。

三、保温剂的添加量添加保温剂的量应根据混凝土的用途、环境条件、保温要求等因素进行确定。

一般来说，添加量在混凝土总质量的1%到5%之间，以3%为宜。

四、保温剂的添加方法1. 干拌法将混凝土的骨料、水泥、保温剂、掺合料等按照一定比例进行干混，然后再加入适量的水进行拌和。

该方法适用于小面积、小深度的混凝土保温。

2. 湿拌法将保温剂加入拌和站进行湿拌，然后再将混凝土运到施工现场。

该方法适用于大面积、大深度的混凝土保温。

五、保温剂的性能要求1. 导热系数保温材料的导热系数应小于混凝土的导热系数，一般要求小于0.1W/m·K。

2. 稳定性保温剂应具有较好的稳定性，不易分解、老化、变形等。

3. 吸水性保温材料的吸水率应小于5%。

4. 环保性保温材料应符合环保要求，不含有害物质。

六、保温混凝土的施工要求1. 混凝土保温层应均匀、密实、无空鼓、无裂缝，且表面平整。

2. 保温剂应均匀分布于混凝土中，不得堆积或集中。

3. 保温混凝土应在规定的时间内进行养护，以确保混凝土的强度和保温效果。

七、保温混凝土的检验方法1. 导热系数的测定将混凝土保温样品放入导热系数测定仪中，测定其导热系数。

2. 吸水率的测定将混凝土保温样品放入水中，浸泡24小时后取出并测定其吸水率。

3. 压缩强度的测定将混凝土保温样品放入压力机中进行压力测试，测定其压缩强度。

八、结语通过添加保温剂，可以有效提高混凝土的保温性能，降低能耗，延长使用寿命。

在实际工程中，应根据具体情况选择合适的保温剂种类和添加方法，并严格执行保温混凝土的施工要求和检验方法，以确保保温效果。

一、工程概况及编制依据1、屋面做法如下：A、屋顶屋面（标高97。

2米）及32层露台屋面:(05YJ1屋3）找坡层: 1:8水泥膨胀珍珠岩找2%坡（最薄处20厚）找平层： 1：3水泥砂浆（20厚），砂浆中掺聚丙烯或锦纶—6纤维0.75～0。

90kg/m3防水层: 基层处理剂;两层3个厚SBS（聚酯胎—18℃)防水卷材保温层： JZ-C无机保温砂浆（40厚）隔离层：干铺无纺聚酯纤维布一层垫层: C20细石砼，内配Φ4＠150×150钢筋网片（40厚）保护层： 25厚1:4干硬性水泥砂浆，面上撒素水泥,上铺8～10厚地砖,铺平拍实，缝宽5-8,，1:1水泥砂浆填缝(35厚)B、楼梯间及电梯间屋面：（05YJ1屋1）找坡层： 1：8水泥膨胀珍珠岩找2%坡（最薄处20厚）找平层： 1:3水泥砂浆(20厚），砂浆中掺聚丙烯或锦纶-6纤维0.75～0。

90kg/m3防水层：基层处理剂；两层3个厚SBS(聚酯胎—18℃）防水卷材保温层: JZ-C无机保温砂浆(40厚）隔离层: 干铺无纺聚酯纤维布一层保护层: C20细石砼，内配Φ4@150×150钢筋网片（40厚)2、编制依据：河南中建工程设计咨询有限公司设计的施工图纸《建筑工程施工质量验收统一标准》（GB50300-2001）《屋面工程技术规范》（GB50345-2012)《屋面工程质量验收规范》（GB50207-2002)等二、施工准备工程施工前，认真做好各项准备工作，解决好劳动力、材料及施工机械等影响施工质量的各种因素。

三、施工工艺1、找坡层按照图纸设计要求的2%的坡度打水泥砂浆墩,然后铺设找坡层,找坡层采用1：8水泥膨胀珍珠岩，找坡层应密实，流水坡度符合设计要求。

2、找平层屋面找平层采用1：3水泥砂浆，内掺锦纶纤维,掺量为0。

75～0。

9kg/m3，表面应抹平压光，无空鼓起砂现象，表面平整以2m直尺检查,最大平整度允许偏差不得大于5mm。

膨胀砂浆又称轻质膨胀砂浆，是一种常用于建筑工程中的材料，具有低密度、优良的保温隔热性能、吸声降噪等特点。

其配合比主要包括以下几个方面：
水泥：水泥是膨胀砂浆配合比中的主要原料，其掺量根据需要可在10%~30%之间。

砂：砂是制作膨胀砂浆中不可或缺的原料，通过控制砂的用量和粒度可以调节膨胀砂浆的密度和强度。

膨胀剂：膨胀砂浆的主要成分之一，通常选用硅酸盐类、铝粉等物质作为膨胀剂，其用量一般在5%~20%之间。

水：水是膨胀砂浆的基础，应根据实际情况适当控制水的用量，通常为水泥重量的40%~60%之间。

膨胀砂浆的配合比会根据工程的具体需求而有所差异，不同的配合比会影响到膨胀砂浆的质量和性能。

因此在使用膨胀砂浆前，需要根据具体情况仔细选择配合比，并结合实际情况进行调整。
