空压机节能估算

  • 格式：doc
  • 大小：99.50 KB
  • 文档页数：8

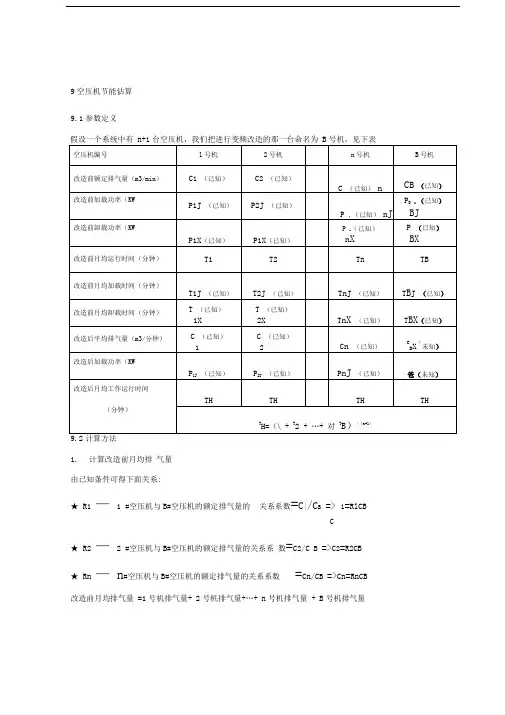

9 空压机节能估算9.1 参数定义假设一个系统中有n＋1台空压机，我们把进行变频改造的那一台命名为B号机，见下表9.2 计算方法1.计算改造前月均排气量由已知条件可得下面关系:★ R1—1＃空压机与B＃空压机的额定排气量的关系系数=C1/C B=>C1=R1C B★ R2—2＃空压机与B＃空压机的额定排气量的关系系数=C2/C B=>C2=R2C B★ R n—n＃空压机与B＃空压机的额定排气量的关系系数=C n/C B=>C n=R n C B改造前月均排气量 = 1号机排气量＋2号机排气量＋…＋ n号机排气量＋ B号机排气量= (T1J * C1) + (T2J * C2) + …+ (T nJ * C n) + (T BJ * C B)= (T1J * R1C B) + (T2J * R2C B) + …+ (T nJ * R n C n) + (T BJ * C B)= (T1J R1 + T2J R2 + …+ T nJ R n+ T BJ)C B2.计算改造后月均排气量为：◆改造后同时运行的1＃―n＃工频机的加载率为100％，排气量也为额定排气量的100％。

◆改造后的变频空压机的排气量和频率成正比，加载率为100％。

改造后月均排气量= 1号机排气量＋2号机排气量＋…＋ n号机排气量＋ B号机排气量= (T H * C1) + (T H * C2) + …+ (T H * C n) + (T H * C BX)= (T H * R1C B) + (T H * R2C B) + …+ (T H * R n C B) + (T H * C BX)= (T H R1 + T H R2 + …+ T H R n)C B+ (T H * C BX)3.由：改造前的平均耗气量＝改造后的平均耗气量得：改造前的月均排气量＝改造后的月均排气量(T1J R1 + T2J R2 + …+ T nJ R n+ T BJ)C B = (T H R1 + T H R2 + …+ T H R n)C B+ (T H * C BX)所以：C B X= [(T1J R1 + T2J R2 + …+ T nJ R n+ T BJ)-( T H R1 + T H R2 + …+ T H R n)] C B /T H令：r=[(T1J R1 + T2J R2 + …+ T nJ R n+ T BJ)-( T H R1 + T H R2 + …+ T H R n)]/T H则：C B X=C B * r％也就是说变频空压机的排气量达到原额定排气量的r％就可满足生产，变频空压机工作在50×r％(Hz)时，排气量为额定排气量的r％。

因此改造后的工频机100％加载运行，且变频机保持在50×r％(Hz)频率下100％加载运行，可以满足生产。

（注意：1.若r％≥ 50％ ,则该方案可行2.若20％≤r％<50％ ,则需再选择一台空压机做工频启停控制3.若r％< 20％,则需再增加一台空压机做变频控制具体方法见后面例子）所以改造后变频机的加载功率P jBX＝P BJ×r％4.改造前系统每月用电量（加载与空载）改造前空载用电＝1号机空载用电＋2号机空载用电＋…＋n号机空载用电＋B号机空载用电＝P1X * T1X ＋P2X * T2X＋＋P nX * T nX＋P BX * T BX改造前加载用电＝1号机加载用电＋2号机加载用电＋…＋n号机加载用电＋B号机加载用电＝P1J * T1J ＋P2J * T2J＋＋P nJ * T nJ＋P BJ * T BJ改造前每月总用电＝改造前空载用电＋改造前加载用电5.改造后系统每月用电量(改造后所有设备100%加载)改造后空载用电＝0改造后加载用电＝1号机加载用电＋2号机加载用电＋…＋n号机加载用电＋B号机加载用电＝P1J * T H ＋P2J * T H＋＋P nJ * T H＋P jBX * T H＝P1J * T H ＋P2J * T H＋＋P nJ * T H＋(P BJ×r％)* T H改造后加载时压力波动减小每月可减少用电量＝改造后加载用电×k （k＝0.03）(注：系数k是因为1bar的压力波动会增加7%-10%的功率消耗，为保险这里取3%)改造后每月总用电＝加载用电－改造后加载时压力波动减小每月可减少用电量所以：每年节约电能 = 改造前用电 - 改造后用电举例：通过节能估算来确定系统配置有一空压机系统，基本情况见下表：（一）方案1：先假设取系统中的一台来进行变频改造（对4#机进行变频改造）1. 改造前月均排气量为：= 1＃机额定排气量×1＃机月均加载时间＋2＃机额定排气量×2＃机月均加载时间＋3＃机额定排气量×3＃机月均加载时间＋4＃机额定排气量×4＃机月均加载时间= C×480＋C×480＋C×480＋C×480= 1920 C2. 改造后月均排气量为：改造后同时运行4台空压机，一台做变频运行，其余3台工频运行，月均时间都为600小时。

改造后月均排气量为：= 1＃机额定排气量×改造后1＃机月均加载时间＋2＃机额定排气量×改造后2＃机月均加载时间＋3＃机额定排气量×改造后3＃机月均加载时间＋4＃机改造后的排气量×改造后4＃机月均加载时间=C×600＋C×600＋C×600＋600×C BX（C BX表示4＃机变频改造后的排气量）=1800C＋600×C BX3. 由：改造前的平均耗气量＝改造后的平均耗气量得：改造前的月均排气量＝改造后的月均排气量1920C= 1800C＋600×C B X所以 C B X＝0.2C= 20%C也就是说变频空压机的排气量达到原额定排气量的20％就可满足生产，变频空压机工作在50×20％(Hz)即10Hz时，排气量为额定排气量的20％。

因此改造后的变频空压机保持在10Hz频率下100％加载运行，可以满足生产。

但由于变频器需满足最低频率25HZ（原来的50％），所以4＃机改造后的加载功率P jBX＝P×50％＝110×50％＝55(KW)，且仍会出现卸载。

（r％＝20％，显然需再选择一台空压机做工频启停控制，这里先不这样做，继续往下计算，以便比较计算结果）所以变频机有30％的出气量是剩余的，这30％的出气量可以在30％的时间内（180小时）由变频机在25HZ做卸载运行来节约，变频机卸载功率(KW)=变频加载功率*30%＝55*30％＝16.5(KW)4. 改造前系统每月用电量空载用电：＝1＃机卸载功率×1＃机月均卸载时间＋2＃机卸载功率×2＃机月均卸载时间＋3＃机卸载功率×3＃机月均卸载时间＋4＃机卸载功率×4＃机月均卸载时间=33×120＋33×120＋33×120＋33×120=15840 度加载用电：＝1＃机加载功率×1＃机月均加载时间＋2＃机加载功率×2＃机月均加载时间＋3＃机加载功率×3＃机月均加载时间＋4＃机加载功率×4＃机月均加载时间=110×480＋110×480＋110×480＋110×480=211200度改造前每月总用电=空载用电＋加载用电=15840 + 211200=227040度5.改造后系统每月用电量空载用电：＝4＃机改造后的卸载功率×4＃机改造后的月均卸载时间＝16.5×180＝2970度加载用电：＝1＃机加载功率×改造后1＃机月均加载时间＋2＃机加载功率×改造后2＃机月均加载时间＋3＃机加载功率×改造后3＃机月均加载时间＋4＃机改造后的加载功率×4＃机改造后的月均加载时间=600×110＋600×110＋600×110＋（600-180）×55=221100改造后加载时压力波动减少每月可少用电＝221100×0.03＝6633 度改造后每月总用电= 221100+2970－6633＝2174376. 年节约用电＝（227040－217437）×12＝115236 度（二）方案2：由方案一的分析可知，如果改造一台变频机后仍然有30％的卸载运行时间。

方案1改造后变频机的理论的排气量＝额定排气量的20％，故可以考虑再选择一台空压机做工频启停控制，比较两种方案那种更节能。

现假设对4#机进行变频改造，对3#机进行工频启停控制，当压力达到设定值时就停止3＃机，不做卸载运行。

由方案1的分析可知，变频机工作在下限频率25Hz时，排气量仍有剩余。

所以我们可以设变频空压机以25Hz的工作频率100％加载运行（即C B X＝50%C），配合系统对3#机进行工频启停控制，来达到节能的目的。

所以4＃机改造后的加载功率P jBX＝P×50％＝110×50％＝55(KW)。

1.改造前月均排气量为：= 1＃机额定排气量×1＃机月均加载时间＋2＃机额定排气量×2＃机月均加载时间＋3＃机额定排气量×3＃机月均加载时间＋4＃机额定排气量×4＃机月均加载时间= C×480＋C×480＋C×480＋C×480= 1920 C2.改造后月均排气量为：改造后同时运行4台空压机，其中一台做变频运行，其余3台工频运行，1#、2#、4#机的月均时间都为600小时，设3＃机月均运行时间为H3改造后月均排气量为：= 1＃机额定排气量×改造后1＃机月均加载时间＋2＃机额定排气量×改造后2＃机月均加载时间＋3＃机额定排气量×改造后3＃机月均加载时间＋4＃机改造后的排气量×改造后4＃机月均加载时间= C×600＋C×600＋C×H3＋600×50%×C= 1500C＋H3C3.由：改造前的平均耗气量＝改造后的平均耗气量得：改造前的月均排气量＝改造后的月均排气量1920C= 1500C＋H3C所以 H3＝420(小时)也就是说改造后变频空压机保持在25Hz频率下100％的加载运行，月均运行时间为600小时，1＃和2＃机保持100％加载运行，月均运行600小时，3＃保持100％加载运行，月均运行420小时，便可以满足生产。
