电动机运行状态监测系统知识分享

电机运行状态监测与故障诊断技术随着科技的不断进步，电机在各种设备和机械中的应用越来越广泛。

然而，由于长时间的运行和各种外界因素的影响，电机的故障问题也时常出现。

因此，电机运行状态监测与故障诊断技术的发展就显得尤为重要。

首先，电机运行状态监测技术可以通过实时监测电机的运行参数来判断其健康状态。

这些参数包括电机的电流、电压、转速等。

通过监测这些参数的变化情况，我们可以及时发现电机是否存在异常。

例如，当电机的电流突然升高或波动较大时，可能意味着电机绕组的绝缘损坏，需要进行维修或更换。

而如果电机的转速突然降低，可能是轴承磨损导致的，需要及时进行维修。

因此，运行状态监测技术可以帮助我们在电机出现故障之前，提前采取相应的维修或保养措施，减少设备的停机时间和维修成本。

其次，故障诊断技术是电机维修中的一项重要技术。

当电机发生故障时，我们需要通过故障诊断技术来确定具体的故障原因，以便采取正确的修复措施。

故障诊断技术可以通过分析电机振动、声音、温度等信号来确定故障位置和故障类型。

例如，通过振动信号的分析，可以确定电机是否存在轴承故障；通过声音信号的分析，可以判断电机是否存在异物进入的问题；通过温度信号的分析，可以发现电机是否存在过热的情况。

通过故障诊断技术的应用，我们可以快速准确地确定电机的故障原因，并采取相应的措施，提高维修的效率和准确性。

除了传统的电机运行状态监测与故障诊断技术，近年来还出现了一些新的技术和方法。

例如，基于物联网和大数据分析的电机监测系统，可以将电机的运行数据实时上传到云端，通过大数据分析和机器学习算法来进行故障预测和诊断。

这种技术不仅可以提高故障的预测准确性，还可以通过数据的分析和比对，找出电机故障的潜在原因，为后续的维修和保养提供指导。

另外，还有一些基于图像识别和声音识别的故障诊断技术，可以通过分析电机的图像和声音信号来判断故障类型和位置。

电机运行状态监测与故障诊断技术的发展虽然取得了很大的进步，但还存在一些挑战和问题需要面对。

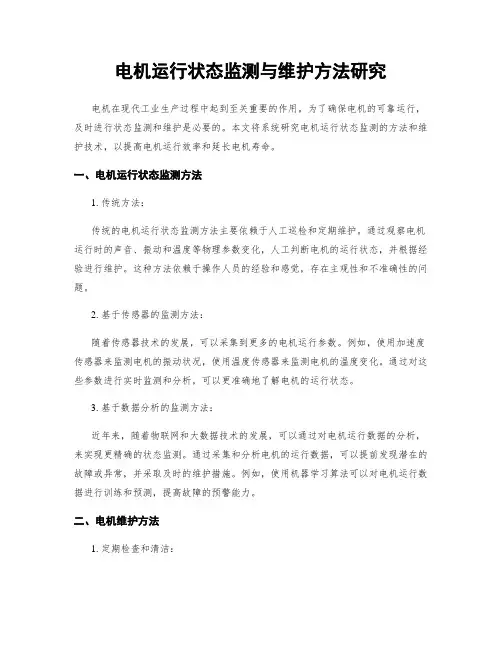

电机运行状态监测与维护方法研究电机在现代工业生产过程中起到至关重要的作用。

为了确保电机的可靠运行，及时进行状态监测和维护是必要的。

本文将系统研究电机运行状态监测的方法和维护技术，以提高电机运行效率和延长电机寿命。

一、电机运行状态监测方法1. 传统方法：传统的电机运行状态监测方法主要依赖于人工巡检和定期维护。

通过观察电机运行时的声音、振动和温度等物理参数变化，人工判断电机的运行状态，并根据经验进行维护。

这种方法依赖于操作人员的经验和感觉，存在主观性和不准确性的问题。

2. 基于传感器的监测方法：随着传感器技术的发展，可以采集到更多的电机运行参数。

例如，使用加速度传感器来监测电机的振动状况，使用温度传感器来监测电机的温度变化。

通过对这些参数进行实时监测和分析，可以更准确地了解电机的运行状态。

3. 基于数据分析的监测方法：近年来，随着物联网和大数据技术的发展，可以通过对电机运行数据的分析，来实现更精确的状态监测。

通过采集和分析电机的运行数据，可以提前发现潜在的故障或异常，并采取及时的维护措施。

例如，使用机器学习算法可以对电机运行数据进行训练和预测，提高故障的预警能力。

二、电机维护方法1. 定期检查和清洁：定期检查电机的外部和内部是否有异物，清洁电机表面的灰尘和油污。

定期检查电机的接线端子是否松动，电机是否有异常噪音和振动等现象。

定期检查电机的润滑油是否充足，并检查电机轴承的磨损情况。

2. 维护电机的运行环境：电机的运行环境对其寿命和效率有重要影响。

应确保电机通风良好，避免过热，并确保电机周围的环境干燥，避免湿气对电机的损害。

定期清理电机周围的灰尘和杂物，防止灰尘积累影响电机的散热效果。

3. 定期润滑：电机的轴承是电机正常运行的关键部件。

定期检查电机轴承的润滑情况，根据使用情况及时添加润滑油或脂。

同时，要定期更换电机轴承的润滑油或脂，以保持轴承的正常运转。

4. 故障诊断和维修：当电机出现故障时，应及时进行故障诊断和维修。

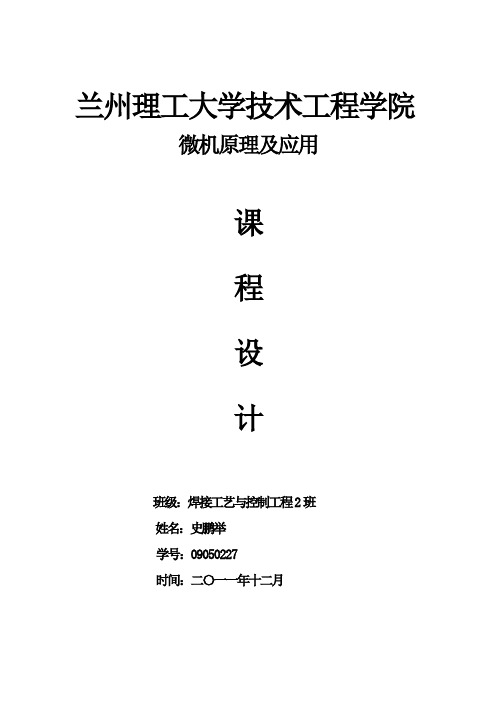

兰州理工大学技术工程学院微机原理及应用课程设计班级：焊接工艺与控制工程2班**：***学号：********时间：二〇一一年十二月目录引言 (3)1硬件设计 (3)信号采集单元 (4)I/O单元 (5)通讯单元 (8)CPU单元 (9)2 软件设计 (11)3抗干扰措施 (12)4结论 (12)引言随着电子技术的发展，电动机运行状态监测系统正向基于现场总线的智能型方向发展。

电机参数的监测(特别是动态参数的实时监测)可为判别电机运行质量提供不可缺少的数据.我所设计的这种电机运行状态监测系统,是由一台单片机及电机外围电路组成,构成主从方式工作.输入的模拟信号首先送到前置处理部分,再送到差分放大器.采用双端输入单端输出,再经低通滤波器送入A/D转换器,而后进入单片机.单片机的数字量,在LED显示器实时显示。

这样就大大提高了参数的监测精度而且加强抗干扰能力。

采用单片机，使外围电路减少，可靠性增强，性价比提高，并具有一下特点:采用空芯电流互感器，电路和分量程放大电路进行电流采样，可提高电流的采样范围，保证大范围的采样，且采样线性度高；根据热容情况判断电动机的过载引起的发热（温度）状态，最大发挥电动机的过载能力；用微处理器可实现实时监测，可在设定时间范围内跳闸保护。

1 硬件设计电动机运行状态监测系统，用H8/3687FP单片机实现电动机的保护功能。

在硬件方面主要由三相电流信号采样、电压信号采样、键盘接口、显示部分、控制输出、报警输出、通信接口等几部分构成，下面分别对其中的关键部分作简要介绍。

信号采集单元电动机运行状态监测系统采用交流采样算法计算被测信号。

采样方式是按一定周期（称为采样周期）连续循环实时采样被测信号一个完整的波形（对于正弦波只需采样半个周期即可），然后将采样得到的离散信号进行真有效值运算，从而得到被测信号的真有效值，这样就避免了被测信号波形畸变对采样值的影响。

信号采集单元的功能取样、整流、放大互感器二次测的输出信号，将这些信号转换为单片机可处理的信号。

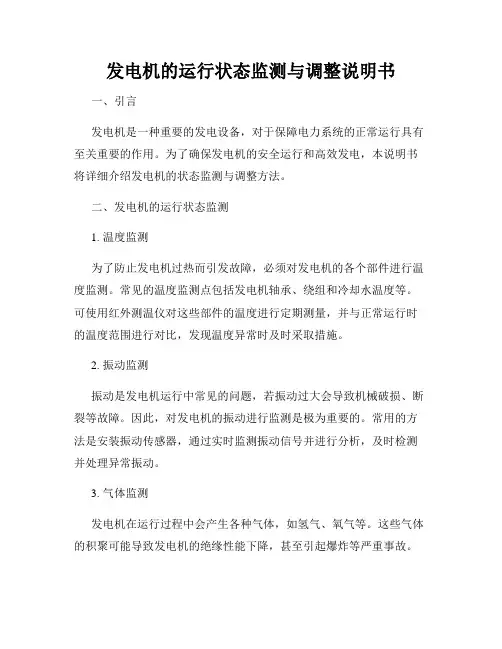

发电机的运行状态监测与调整说明书一、引言发电机是一种重要的发电设备，对于保障电力系统的正常运行具有至关重要的作用。

为了确保发电机的安全运行和高效发电，本说明书将详细介绍发电机的状态监测与调整方法。

二、发电机的运行状态监测1. 温度监测为了防止发电机过热而引发故障，必须对发电机的各个部件进行温度监测。

常见的温度监测点包括发电机轴承、绕组和冷却水温度等。

可使用红外测温仪对这些部件的温度进行定期测量，并与正常运行时的温度范围进行对比，发现温度异常时及时采取措施。

2. 振动监测振动是发电机运行中常见的问题，若振动过大会导致机械破损、断裂等故障。

因此，对发电机的振动进行监测是极为重要的。

常用的方法是安装振动传感器，通过实时监测振动信号并进行分析，及时检测并处理异常振动。

3. 气体监测发电机在运行过程中会产生各种气体，如氢气、氧气等。

这些气体的积聚可能导致发电机的绝缘性能下降，甚至引起爆炸等严重事故。

因此，定期进行气体监测，尤其是监测氢气浓度，可以帮助预防潜在的安全隐患。

4. 绝缘监测发电机的绝缘质量对于电机运行的安全和可靠性至关重要。

通过使用绝缘电阻测量仪，可对发电机的绝缘状况进行监测。

一般来说，绝缘电阻值越大，表明绝缘质量越好。

若绝缘电阻值较低，则需要采取相应的维护和修复措施。

三、发电机的状态调整1. 温度调整发电机的温度过高或过低都有可能引起故障，因此在监测到温度异常时，需要及时调整温度。

对于发电机过热的情况，应检查冷却系统是否正常运行，若存在故障则及时维修；对于发电机过冷的情况，则需要适当增加机组负荷或加热措施。

2. 振动调整发电机的振动异常可能会导致机械部件的疲劳破坏，因此需要及时进行振动调整。

首先，检查机组的整体平衡情况，如果存在不平衡问题，则需进行动、静平衡的调整；其次，检查轴承的润滑状况，若发现润滑不良，应加注合适的润滑油。

3. 气体调整发电机产生氢气的原因往往是绕组绝缘降解，因此需要采取措施加以调整。

电力设备的运行状态检测监控系统随着现代化的发展和技术的不断进步，电力设备在工业、交通、农业等各个领域起着至关重要的作用。

为了保证电力设备的正常运行，需要不断对其进行保养和检修。

而电力设备的运行状态检测监控系统则是一种旨在实现对电力设备进行实时监测和预警的技术手段。

本文将就电力设备的运行状态检测监控系统进行探讨。

一、电力设备的运行状态检测监控系统电力设备的运行状态检测监控系统主要包括以下几部分：传感器、数据采集器、数据传输系统、数据处理和分析系统以及告警监控系统等。

其中，传感器是电力设备运行状态检测监控系统的核心部件。

传感器可以将电力设备的运行状态转化为电信号，并将其传输至数据采集器。

数据采集器则负责将传感器传输的信号采集、存储和传输至数据处理和分析系统。

数据处理和分析系统则对采集得到的数据进行处理和分析，以发现电力设备运行状态存在的问题。

同时，告警监控系统则负责根据数据处理和分析系统的分析结果，对电力设备的异常运行状态进行告警。

电力设备的运行状态检测监控系统不仅可以提高电力设备的运行效率，还可以大大降低电力设备的各种故障，极大地提高了电力设备运行的可靠性和安全性。

二、电力设备的传感器系统电力设备的传感器系统是电力设备运行状态检测监控系统的关键部分之一。

传感器可以将电力设备的运行状态转化为电信号，并将其传输至数据采集器。

不同类型的电力设备需要安装不同类型的传感器。

例如，变压器需要安装油位传感器、温度传感器、振动传感器等，而高压开关则需要安装电流互感器、电压传感器、漏电流传感器、接地电流传感器等。

这些传感器可以将电力设备的各项参数信息实时传输至数据采集器，以便进行数据分析和处理。

传感器的选择十分重要，传感器的精度和稳定性直接影响到电力设备的监测效果。

如果传感器的精度不高，或者传感器中出现故障，则会导致数据采集的结果不准确，影响电力设备的运行。

三、电力设备的数据采集器系统电力设备的数据采集器系统基于物联网技术，可以实现对电力设备的实时监测和数据采集。

异步电动机的状态监测与故障诊断技术综
述
异步电动机是工业生产中常用的一种电动机，其具有结构简单、可靠性高、维护成本低等优点，因此被广泛应用于各种机械设备中。

然而，由于其工作环境复杂，使用寿命长，容易出现各种故障，因此需要对其进行状态监测与故障诊断。

异步电动机的状态监测主要包括振动、温度、电流、功率因数等方面的监测。

其中，振动是最常用的一种监测方式，通过振动传感器对电动机的振动进行监测，可以判断电动机的运行状态是否正常。

温度监测可以通过温度传感器对电动机的温度进行监测，可以判断电动机是否存在过热等问题。

电流监测可以通过电流传感器对电动机的电流进行监测，可以判断电动机是否存在过载等问题。

功率因数监测可以通过功率因数仪对电动机的功率因数进行监测，可以判断电动机是否存在功率因数低等问题。

异步电动机的故障诊断主要包括轴承故障、绕组故障、转子故障等方面的诊断。

其中，轴承故障是最常见的一种故障，可以通过振动信号分析、声音信号分析等方式进行诊断。

绕组故障可以通过电流信号分析、绝缘电阻测试等方式进行诊断。

转子故障可以通过电流信号分析、转子电阻测试等方式进行诊断。

异步电动机的状态监测与故障诊断技术是保障电动机正常运行的重要手段，可以有效地提高电动机的可靠性和使用寿命，降低维护成
本，对于工业生产具有重要的意义。

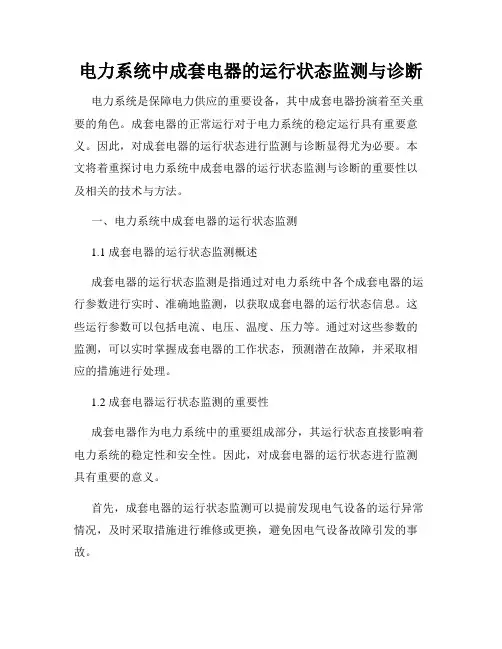

电力系统中成套电器的运行状态监测与诊断电力系统是保障电力供应的重要设备，其中成套电器扮演着至关重要的角色。

成套电器的正常运行对于电力系统的稳定运行具有重要意义。

因此，对成套电器的运行状态进行监测与诊断显得尤为必要。

本文将着重探讨电力系统中成套电器的运行状态监测与诊断的重要性以及相关的技术与方法。

一、电力系统中成套电器的运行状态监测1.1 成套电器的运行状态监测概述成套电器的运行状态监测是指通过对电力系统中各个成套电器的运行参数进行实时、准确地监测，以获取成套电器的运行状态信息。

这些运行参数可以包括电流、电压、温度、压力等。

通过对这些参数的监测，可以实时掌握成套电器的工作状态，预测潜在故障，并采取相应的措施进行处理。

1.2 成套电器运行状态监测的重要性成套电器作为电力系统中的重要组成部分，其运行状态直接影响着电力系统的稳定性和安全性。

因此，对成套电器的运行状态进行监测具有重要的意义。

首先，成套电器的运行状态监测可以提前发现电气设备的运行异常情况，及时采取措施进行维修或更换，避免因电气设备故障引发的事故。

其次，成套电器的运行状态监测有助于合理调度电力系统，保障电力系统的稳定运行。

通过对不同电器的状态信息进行分析和比较，可以对电力系统中电流负荷进行平衡，避免电力负荷的不均衡引发的问题。

最后，成套电器的运行状态监测还可以提高电力系统的运行效率和经济性。

及时发现设备的故障或运行不正常，可以采取相应的维修或优化措施，提高设备的运行效率和延长使用寿命，减少电力系统维护成本。

二、电力系统中成套电器的运行状态诊断2.1 运行状态诊断的概念电力系统中成套电器的运行状态诊断是指通过分析成套电器的运行参数的变化和故障特征，对电力系统中的成套电器进行故障诊断和预测。

通过诊断，可以及时判断成套电器的运行状态是否正常，预测设备运行寿命和故障概率，并制定相应的维修和更换计划。

2.2 运行状态诊断的方法和技术成套电器的运行状态诊断方法和技术主要包括以下几个方面：2.2.1 信号处理技术采用信号处理技术，对成套电器的运行参数进行采样和处理，提取出有价值的信息。

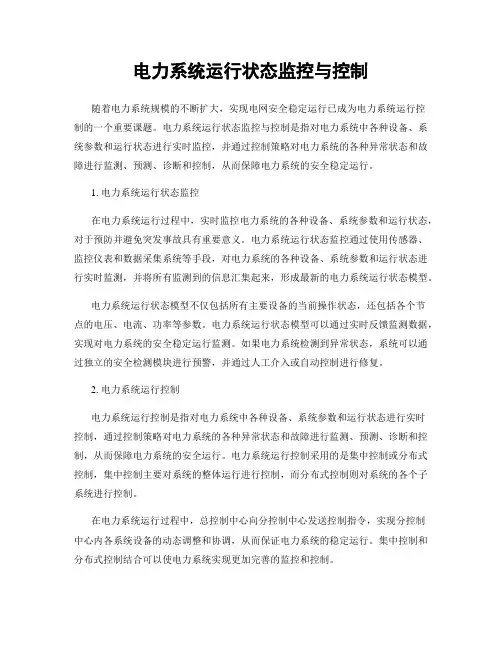

电力系统运行状态监控与控制随着电力系统规模的不断扩大，实现电网安全稳定运行已成为电力系统运行控制的一个重要课题。

电力系统运行状态监控与控制是指对电力系统中各种设备、系统参数和运行状态进行实时监控，并通过控制策略对电力系统的各种异常状态和故障进行监测、预测、诊断和控制，从而保障电力系统的安全稳定运行。

1. 电力系统运行状态监控在电力系统运行过程中，实时监控电力系统的各种设备、系统参数和运行状态，对于预防并避免突发事故具有重要意义。

电力系统运行状态监控通过使用传感器、监控仪表和数据采集系统等手段，对电力系统的各种设备、系统参数和运行状态进行实时监测，并将所有监测到的信息汇集起来，形成最新的电力系统运行状态模型。

电力系统运行状态模型不仅包括所有主要设备的当前操作状态，还包括各个节点的电压、电流、功率等参数。

电力系统运行状态模型可以通过实时反馈监测数据，实现对电力系统的安全稳定运行监测。

如果电力系统检测到异常状态，系统可以通过独立的安全检测模块进行预警，并通过人工介入或自动控制进行修复。

2. 电力系统运行控制电力系统运行控制是指对电力系统中各种设备、系统参数和运行状态进行实时控制，通过控制策略对电力系统的各种异常状态和故障进行监测、预测、诊断和控制，从而保障电力系统的安全运行。

电力系统运行控制采用的是集中控制或分布式控制，集中控制主要对系统的整体运行进行控制，而分布式控制则对系统的各个子系统进行控制。

在电力系统运行过程中，总控制中心向分控制中心发送控制指令，实现分控制中心内各系统设备的动态调整和协调，从而保证电力系统的稳定运行。

集中控制和分布式控制结合可以使电力系统实现更加完善的监控和控制。

3. 电力系统运行状态监控与控制的具体实现电力系统运行状态监控与控制需要使用到一系列技术手段。

其中最主要的手段就是采用先进的计算机技术和通信技术，利用高速互联网和通信网络实现电力系统运行状态的监控和控制。

此外，电力系统运行状态监控与控制也可以采用人工智能技术，通过机器学习、图像处理、语音识别、自然语言处理和深度学习等技术，快速分析、识别电力系统运行状态，并提供最优的应对策略，从而快速维护电力系统的稳定运行。

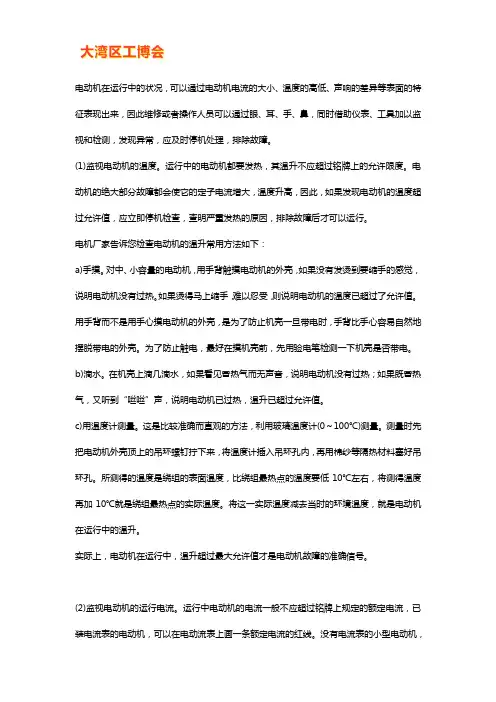

电动机在运行中的状况，可以通过电动机电流的大小、温度的高低、声响的差异等表面的特征表现出来，因此维修或者操作人员可以通过眼、耳、手、鼻，同时借助仪表、工具加以监视和检测，发现异常，应及时停机处理，排除故障。

(1)监视电动机的温度。

运行中的电动机都要发热，其温升不应超过铭牌上的允许限度。

电动机的绝大部分故障都会使它的定子电流增大，温度升高，因此，如果发现电动机的温度超过允许值，应立即停机检查，查明严重发热的原因，排除故障后才可以运行。

电机厂家告诉您检查电动机的温升常用方法如下：a)手摸。

对中、小容量的电动机，用手背触摸电动机的外壳，如果没有发烫到要缩手的感觉，说明电动机没有过热。

如果烫得马上缩手，难以忍受，则说明电动机的温度已超过了允许值。

用手背而不是用手心摸电动机的外壳，是为了防止机壳一旦带电时，手背比手心容易自然地摆脱带电的外壳。

为了防止触电，最好在摸机壳前，先用验电笔检测一下机壳是否带电。

b)滴水。

在机壳上滴几滴水，如果看见冒热气而无声音，说明电动机没有过热；如果既冒热气，又听到“咝咝”声，说明电动机已过热，温升已超过允许值。

c)用温度计测量。

这是比较准确而直观的方法，利用玻璃温度计(0～100℃)测量。

测量时先把电动机外壳顶上的吊环螺钉拧下来，将温度计插入吊环孔内，再用棉纱等隔热材料塞好吊环孔。

所测得的温度是绕组的表面温度，比绕组最热点的温度要低10℃左右，将测得温度再加10℃就是绕组最热点的实际温度。

将这一实际温度减去当时的环境温度，就是电动机在运行中的温升。

实际上，电动机在运行中，温升超过最大允许值才是电动机故障的准确信号。

(2)监视电动机的运行电流。

运行中电动机的电流一般不应超过铭牌上规定的额定电流，已装电流表的电动机，可以在电动流表上画一条额定电流的红线。

没有电流表的小型电动机，也应定期用钳形电流表测量三相电流。

此外，还应注意电动机三相电流是否平衡，任意两相间的电流差值不应大于额定电流的10%，否则说明电动机有故障。

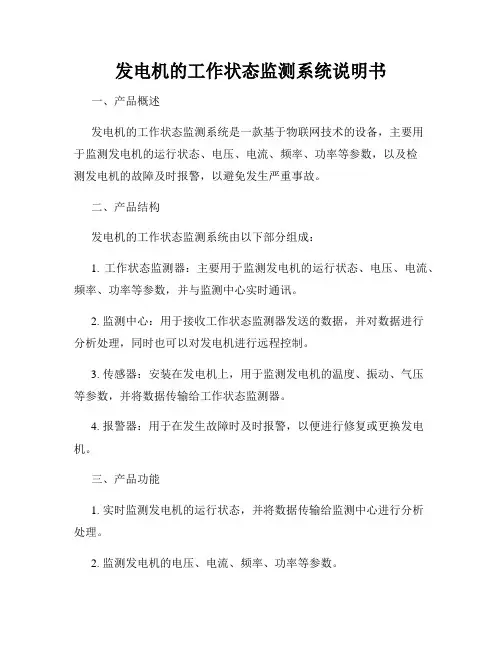

发电机的工作状态监测系统说明书一、产品概述发电机的工作状态监测系统是一款基于物联网技术的设备，主要用于监测发电机的运行状态、电压、电流、频率、功率等参数，以及检测发电机的故障及时报警，以避免发生严重事故。

二、产品结构发电机的工作状态监测系统由以下部分组成：1. 工作状态监测器：主要用于监测发电机的运行状态、电压、电流、频率、功率等参数，并与监测中心实时通讯。

2. 监测中心：用于接收工作状态监测器发送的数据，并对数据进行分析处理，同时也可以对发电机进行远程控制。

3. 传感器：安装在发电机上，用于监测发电机的温度、振动、气压等参数，并将数据传输给工作状态监测器。

4. 报警器：用于在发生故障时及时报警，以便进行修复或更换发电机。

三、产品功能1. 实时监测发电机的运行状态，并将数据传输给监测中心进行分析处理。

2. 监测发电机的电压、电流、频率、功率等参数。

3. 检测发电机的故障，并进行实时报警，以便及时进行修复或更换。

4. 远程控制发电机的开启、关闭、调整功率等操作。

5. 支持移动终端远程监控，方便用户随时随地了解发电机的工作状态。

四、技术参数1. 工作温度：-20℃ ~ +55℃2. 工作湿度：≤95%，不凝露3. 电源电压：AC 220V4. 数据传输方式：GPRS无线网络5. 功耗：＜10W6. 支持平台：Windows、iOS、Android等多种操作系统7. 信号覆盖范围：全国范围内五、使用注意事项1. 使用前请认真阅读说明书，并按照操作步骤正确使用。

2. 请勿将工作状态监测器置于高温、潮湿、易燃或易爆环境下。

3. 请勿随意更改工作状态监测器的设置参数，以免影响设备正常运行。

4. 建议每三个月对设备进行一次全面检查，并及时更换传感器。

5. 在使用过程中如有任何问题，请及时与售后服务部门联系。

六、售后服务本产品提供一年质保服务。

在保修期内，如发现产品出现质量问题，请及时与售后服务部门联系，我们将尽快为您提供解决方案。
