电机的工作状态

第1篇一、实验目的1. 了解电机的基本工作原理和运行状态。

2. 掌握电机各种状态下的特性分析。

3. 学会使用实验设备对电机进行状态检测。

二、实验原理电机是将电能转换为机械能的装置，根据工作原理和运行状态可分为以下几种：1. 静态：电机转子处于静止状态，没有机械能输出。

2. 稳态：电机转子以恒定速度旋转，输出稳定的机械能。

3. 过渡态：电机转子从静止状态加速到稳态或从稳态减速到静止状态的过程。

三、实验设备1. 电机实验台：用于安装和驱动实验电机。

2. 交流电源：提供实验所需的电能。

3. 电流表、电压表：用于测量电机的电流和电压。

4. 转速表：用于测量电机的转速。

5. 温度计：用于测量电机温度。

四、实验内容1. 静态实验（1）观察电机外观，记录电机型号、规格等基本信息。

（2）连接实验设备，确保实验安全。

（3）关闭电源，观察电机转子是否转动。

（4）分析实验结果，得出结论。

2. 稳态实验（1）开启电源，调节电压，使电机达到额定电压。

（2）观察电机转速，记录转速值。

（3）观察电机温度，记录温度值。

（4）分析实验结果，得出结论。

3. 过渡态实验（1）开启电源，逐渐增加电压，观察电机转速变化。

（2）记录电机加速过程中的转速、电流、电压等参数。

（3）分析实验结果，得出结论。

五、实验结果与分析1. 静态实验实验结果显示，在关闭电源的情况下，电机转子处于静止状态，没有机械能输出。

2. 稳态实验实验结果显示，在额定电压下，电机转速稳定，输出稳定的机械能。

同时，电机温度也在正常范围内。

3. 过渡态实验实验结果显示，随着电压的增加，电机转速逐渐升高，直至达到稳态。

在过渡过程中，电流和电压也相应增加。

六、结论1. 电机在静态状态下，没有机械能输出。

2. 电机在稳态状态下，输出稳定的机械能，且温度正常。

3. 电机在过渡态状态下，从静止加速到稳态，电流和电压逐渐增加。

七、实验注意事项1. 实验过程中，确保实验设备连接正确，电源开关处于安全状态。

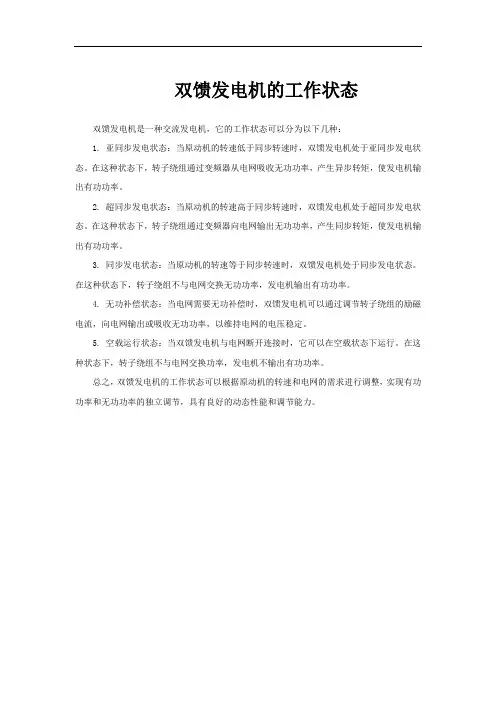

双馈发电机的工作状态
双馈发电机是一种交流发电机，它的工作状态可以分为以下几种：
1. 亚同步发电状态：当原动机的转速低于同步转速时，双馈发电机处于亚同步发电状态。

在这种状态下，转子绕组通过变频器从电网吸收无功功率，产生异步转矩，使发电机输出有功功率。

2. 超同步发电状态：当原动机的转速高于同步转速时，双馈发电机处于超同步发电状态。

在这种状态下，转子绕组通过变频器向电网输出无功功率，产生同步转矩，使发电机输出有功功率。

3. 同步发电状态：当原动机的转速等于同步转速时，双馈发电机处于同步发电状态。

在这种状态下，转子绕组不与电网交换无功功率，发电机输出有功功率。

4. 无功补偿状态：当电网需要无功补偿时，双馈发电机可以通过调节转子绕组的励磁电流，向电网输出或吸收无功功率，以维持电网的电压稳定。

5. 空载运行状态：当双馈发电机与电网断开连接时，它可以在空载状态下运行。

在这种状态下，转子绕组不与电网交换功率，发电机不输出有功功率。

总之，双馈发电机的工作状态可以根据原动机的转速和电网的需求进行调整，实现有功功率和无功功率的独立调节，具有良好的动态性能和调节能力。

电机的工作原理及特性电机是将电能转化为机械能的装置，广泛应用于各个领域，如工业、交通、家用电器等。

本文将详细介绍电机的工作原理及其特性。

电机是基于电磁感应原理和洛伦兹力原理工作的。

电机内部包含一个旋转的部件，称为转子或转子。

转子通常由导体制成，并与电源电路相连。

此外，电机还包括一个外部的固定部件，称为定子或定子。

定子的主要工作是产生与转子上的电流相互作用的磁场。

当电流通过定子的线圈时，产生一个磁场，将转子吸引到一个特定的位置。

当转子到达此位置时，导线被切割磁场，导致导线上出现感应电动势。

这个感应电动势会导致电流在导线中流动，从而在导线和固定部件之间产生洛伦兹力，使转子继续旋转。

这样，电能就会被转化为机械能来驱动电机。

电机的特性：1.电机接受输入电能，并产生机械输出。

电机的效率是指输入电能与输出机械能之间的比率，表征了电机的能量转化效率。

电机的效率通常在80％至95％之间，取决于电机的设计和质量。

2.电机在不同负载下的转矩特性是电机的另一个重要特性。

转矩是电机提供的扭矩，用于克服负载的阻力，驱动机械运动。

转矩与电机的输出功率有关，通常以牛顿米（Nm）为单位。

3.电机的速度特性指的是电机的旋转速度。

转速取决于电源的电压和频率，以及电机的设计和负载。

电机的速度通常以转/分钟（RPM）为单位。

电机的速度特性也可以受到制动器和调速器的控制。

4.电机的起动特性是指电机启动时的表现。

电机启动时需要较高的起动电流，以克服静摩擦和惯性力。

在起动过程中，电机的扭矩和速度都会发生变化，需要考虑到这些特性以确保电机的正常运行。

5.电机的振动和噪音是电机的另一个特性，噪音和振动可能会对电机的性能和寿命产生不良影响。

电机制造商通常会采取措施来减少这些噪音和振动，如使用减振材料和设计平衡的旋转部件。

总之，电机是将电能转化为机械能的关键装置，通过磁场的相互作用和电流感应来完成。

电机的特性包括效率、转矩特性、速度特性、起动特性和振动噪音等。

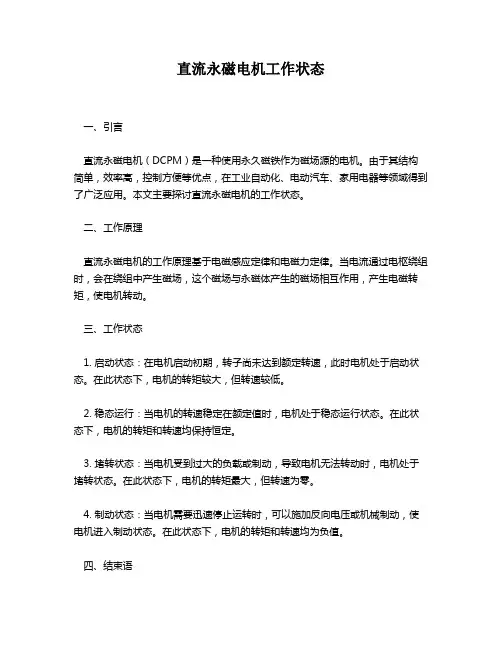

直流永磁电机工作状态
一、引言
直流永磁电机（DCPM）是一种使用永久磁铁作为磁场源的电机。

由于其结构简单，效率高，控制方便等优点，在工业自动化、电动汽车、家用电器等领域得到了广泛应用。

本文主要探讨直流永磁电机的工作状态。

二、工作原理
直流永磁电机的工作原理基于电磁感应定律和电磁力定律。

当电流通过电枢绕组时，会在绕组中产生磁场，这个磁场与永磁体产生的磁场相互作用，产生电磁转矩，使电机转动。

三、工作状态
1. 启动状态：在电机启动初期，转子尚未达到额定转速，此时电机处于启动状态。

在此状态下，电机的转矩较大，但转速较低。

2. 稳态运行：当电机的转速稳定在额定值时，电机处于稳态运行状态。

在此状态下，电机的转矩和转速均保持恒定。

3. 堵转状态：当电机受到过大的负载或制动，导致电机无法转动时，电机处于堵转状态。

在此状态下，电机的转矩最大，但转速为零。

4. 制动状态：当电机需要迅速停止运转时，可以施加反向电压或机械制动，使电机进入制动状态。

在此状态下，电机的转矩和转速均为负值。

四、结束语
总的来说，直流永磁电机的工作状态取决于电机的输入电源、负载以及电机自身的参数。

理解和掌握这些工作状态，有助于我们更好地设计和控制直流永磁电机，使其在各种工况下都能高效、稳定地运行。

同步电机的三种运行状态及特点
同步电机是一种电动机，具有与交流电源同步运行的特性。

同步电机的运行状态可以分为三种：同步运行状态、失步运行状态和过励磁运行状态。

同步运行状态是指电机的转速与交流电源的频率相等，这时电机的转速和电源频率之间的比值就是同步速度。

同步电机运行时转矩稳定，性能稳定可靠，但是启动时需要外部助力。

失步运行状态是指电机的转速低于同步速度，这时电机的转矩会减小，性能不稳定。

失步运行常常发生在电机负载过重或者启动阻力较大的情况下。

过励磁运行状态是指电机的励磁电流超过额定值，会导致电机过热甚至烧毁。

过励磁运行常常发生在电机负载突然减小或者电源电压波动较大的情况下。

综上所述，同步电机的三种运行状态各具特点，需要根据不同的使用情况进行选择和控制，以保证电机的正常工作和安全运行。

- 1 -。

电机四象限电机四象限是指在电机运行过程中，根据电机的转速和负载转矩的正负关系，将电机运行状态划分为四个象限。

每个象限代表了不同的运行情况和特点，对于电机的控制和运行参数的选择具有重要意义。

第一象限：正转负载区第一象限是指电机以正转速运行，同时承受正向转矩负载的区域。

在这个区域中，电机输出功率为正，表示电机正在正常工作。

这种情况下，电机承受的负载转矩与电机输出转速呈正相关关系，负载转矩越大，电机输出转速越低。

第二象限：反转负载区第二象限是指电机以反转速运行，同时承受正向转矩负载的区域。

在这个区域中，电机输出功率为负，表示电机正在反转运行。

和第一象限类似，电机承受的负载转矩与电机输出转速呈正相关关系，负载转矩越大，电机输出转速越低。

第三象限：反转正载区第三象限是指电机以反转速运行，同时承受负向转矩负载的区域。

在这个区域中，电机输出功率为正，表示电机正在反转运行。

这种情况下，电机承受的负载转矩与电机输出转速呈负相关关系，负载转矩越大，电机输出转速越高。

第四象限：正转正载区第四象限是指电机以正转速运行，同时承受负向转矩负载的区域。

在这个区域中，电机输出功率为负，表示电机正在正常工作。

和第三象限类似，电机承受的负载转矩与电机输出转速呈负相关关系，负载转矩越大，电机输出转速越高。

电机四象限的划分对于电机的控制和运行具有重要意义。

根据不同象限的特点，可以选择合适的控制策略和运行参数，以实现电机的高效工作和稳定运行。

例如，在第一象限中，可以根据负载转矩的大小来调整电机的输出转速，以保持电机的工作在最佳点上；在第二象限中，可以通过改变电机的运行方向来满足不同的工作需求；在第三象限中，可以根据负载转矩的变化来调整电机的输出转速，以实现精确的运动控制；在第四象限中，可以通过改变电机的运行方向和负载转矩的大小来实现不同的工作任务。

电机四象限是电机运行状态的划分，代表了不同的运行情况和特点。

了解和理解电机四象限的意义，可以帮助我们选择合适的控制策略和运行参数，以实现电机的高效工作和稳定运行。

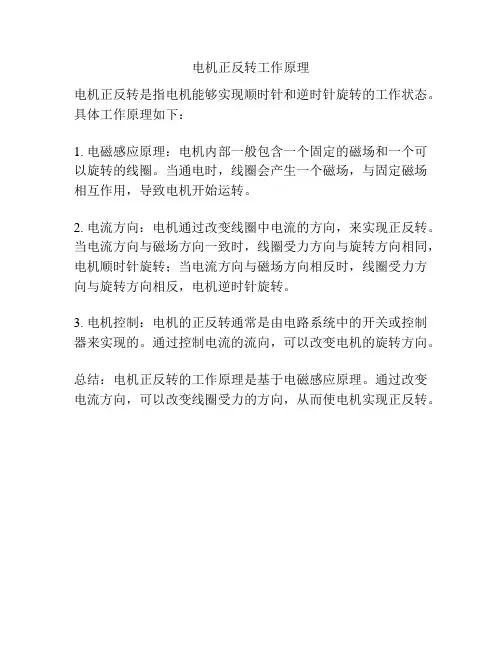

电机正反转工作原理
电机正反转是指电机能够实现顺时针和逆时针旋转的工作状态。

具体工作原理如下：
1. 电磁感应原理：电机内部一般包含一个固定的磁场和一个可以旋转的线圈。

当通电时，线圈会产生一个磁场，与固定磁场相互作用，导致电机开始运转。

2. 电流方向：电机通过改变线圈中电流的方向，来实现正反转。

当电流方向与磁场方向一致时，线圈受力方向与旋转方向相同，电机顺时针旋转；当电流方向与磁场方向相反时，线圈受力方向与旋转方向相反，电机逆时针旋转。

3. 电机控制：电机的正反转通常是由电路系统中的开关或控制器来实现的。

通过控制电流的流向，可以改变电机的旋转方向。

总结：电机正反转的工作原理是基于电磁感应原理。

通过改变电流方向，可以改变线圈受力的方向，从而使电机实现正反转。

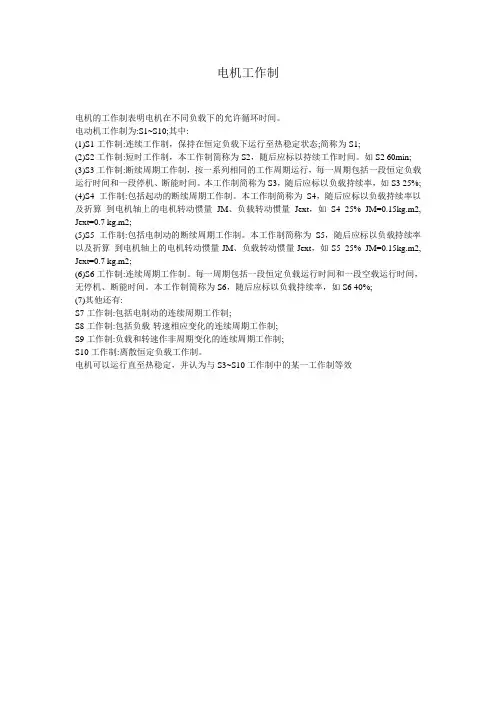

电机工作制
电机的工作制表明电机在不同负载下的允许循环时间。

电动机工作制为:S1~S10;其中:
(1)S1工作制:连续工作制，保持在恒定负载下运行至热稳定状态;简称为S1;
(2)S2工作制:短时工作制，本工作制简称为S2，随后应标以持续工作时间。

如S2 60min;
(3)S3工作制:断续周期工作制，按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段停机、断能时间。

本工作制简称为S3，随后应标以负载持续率，如S3 25%;
(4)S4工作制:包括起动的断续周期工作制。

本工作制简称为S4，随后应标以负载持续率以及折算到电机轴上的电机转动惯量JM、负载转动惯量Jext，如S4 25% JM=0.15kg.m2, Jext=0.7 kg.m2;
(5)S5工作制:包括电制动的断续周期工作制。

本工作制简称为S5，随后应标以负载持续率以及折算到电机轴上的电机转动惯量JM、负载转动惯量Jext，如S5 25% JM=0.15kg.m2, Jext=0.7 kg.m2;
(6)S6工作制:连续周期工作制。

每一周期包括一段恒定负载运行时间和一段空载运行时间，无停机、断能时间。

本工作制简称为S6，随后应标以负载持续率，如S6 40%;
(7)其他还有:
S7工作制:包括电制动的连续周期工作制;
S8工作制:包括负载-转速相应变化的连续周期工作制;
S9工作制:负载和转速作非周期变化的连续周期工作制;
S10工作制:离散恒定负载工作制。

电机可以运行直至热稳定，并认为与S3~S10工作制中的某一工作制等效。

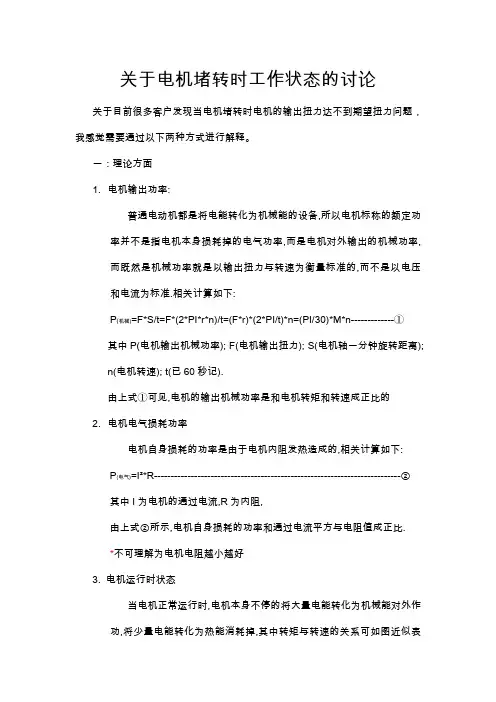

关于电机堵转时工作状态的讨论 关于目前很多客户发现当电机堵转时电机的输出扭力达不到期望扭力问题，我感觉需要通过以下两种方式进行解释。

一：理论方面1.电机输出功率:普通电动机都是将电能转化为机械能的设备,所以电机标称的额定功率并不是指电机本身损耗掉的电气功率,而是电机对外输出的机械功率,而既然是机械功率就是以输出扭力与转速为衡量标准的,而不是以电压和电流为标准.相关计算如下:P(机械)=F*S/t=F*(2*PI*r*n)/t=(F*r)*(2*PI/t)*n=(PI/30)*M*n-------------①其中P(电机输出机械功率); F(电机输出扭力); S(电机轴一分钟旋转距离);n(电机转速); t(已60秒记).由上式①可见,电机的输出机械功率是和电机转矩和转速成正比的2.电机电气损耗功率电机自身损耗的功率是由于电机内阻发热造成的,相关计算如下: P(电气)=I²*R--------------------------------------------------------------------------②其中I为电机的通过电流,R为内阻,由上式②所示,电机自身损耗的功率和通过电流平方与电阻值成正比.*不可理解为电机电阻越小越好3. 电机运行时状态当电机正常运行时,电机本身不停的将大量电能转化为机械能对外作功,将少量电能转化为热能消耗掉,其中转矩与转速的关系可如图近似表示:在该图中(理想状况),实际输出功率可近似表示为速度-转矩曲线的面积,一般而言,电机的额定功率输出并不是在堵转时产生,而是电机以额定转速额定扭力运行时才会出现额定功率,而堵转时电机对外输出的机械功率很小,外界给电机的能量基本都变成电机本身发热损耗掉了,这就是电机堵转时大量发热的原因,因为此时电机根本没有旋转,谈不到对外做功.电机的运行最大效率由下式估算:η=(1-√(I O/I A)²----------------------------------------------------------③其中I O为空载时电流, I A为最大启动电流二:实际测试1.测试目的:由于有部分客户反映当电机堵转时,电机输出扭力不足,而且观看外部电源给驱动器仅仅提供<1A的电流.但通过ELMO自带软件监控电流达到10A左右,实际测试解释该问题2.测试条件:WHI 5/60MAXON EC30 PO:305013 16000RPM24VDC电源,全波卡表,3.测试方法:将MAXON电机堵转,而后测量电机与驱动器之间M1项电流,实际测量结果:输出电流10A左右,3秒之后电流降为5A.4.相关解释:ELMO驱动器标称的额定5A是指驱动器给电机的输出电流,并不是指电源给驱动器的输入电流,当电机堵转时,由于电机本身输出机械功率很小,绝大部分功率都由电机本身发热消耗掉,所以此时电机功率并不是额定功率,而是远小于该值(MAXON引已为傲的长时间堵转运行也是因为堵转时热消耗功率小所制,否则电机一样烧毁!!!)所以此时电源并没有将很大的能量提供给驱动器,现场测试仅仅提供了不足20W (24V,0.8A),但此时输出扭力依旧为最大,3秒后驱动器保护降为额定值.三：总结本文通过理论与实际测试，解释了电机堵转时的工作状态，电机对外输出扭力不够是由很多原因造成的,其中一个方面为驱动器输出的电流不够,但ELMO是伺服处经过第3方手段实际测试过的,该输出电流是可信的，如果出现电机扭力不足的情况，还需要从更多的途径想办法，并不能单局限于驱动器的输出电流。
