路由交换基础-OSPF协议与路由重分发

RGNOSv10.3(3)BGP和OSPF在路由重分发时的注意点2008-5-15福建星网锐捷网络有限公司版权所有侵权必究前言本文档介绍了RGNOS V10.3(3)中BGP和OSPF路由重发布时的一些实现特点。

由于这些特点区别于友商CISCO的BGP功能实现，在具体的项目实施过程中需要注意。

1.☹本文档仅限公司内部使用，严禁外传。

1.☺如果您在阅读中产生疑问，请与文档维护人联系。

目录1. 1OSPF重分发BGP路由1. 1.1注意点1. 这里Cisco验证的版本为c7200-adventerprisek9-mz.124-9.T1.bin2. 1.2应用实例1. 1.2.1网络拓扑四台设备之间建立EBGP/IBGP/EBGP连接。

C1为CISCO 3550、C2、C3是Cisco模拟器，R1是我司设备，实验设备为RG-S5750。

C1和R1建立EBGP连接，R1和C2建立IBGP连接，C2和C3建立EBGP连接。

其中C1和C3主要是发送路由，具体的操作在R1和C2。

2. 1.2.2配置文件C1 简化配置C1#sho running-configBuilding configuration...Current configuration : 2557 bytes!version 12.2no service padservice timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname C1!!no aaa new-modelip subnet-zeroip routing!!!!!!no file verify autospanning-tree mode pvstspanning-tree extend system-id!vlan internal allocation policy ascending!!interface Loopback0ip address 1.1.1.1 255.255.255.255!interface FastEthernet0/1no switchportip address 192.168.16.1 255.255.255.248!interface FastEthernet0/2switchport mode dynamic desirable!interface FastEthernet0/3switchport mode dynamic desirable!...!router bgp 1no synchronizationbgp log-neighbor-changesredistribute staticneighbor 192.168.16.2 remote-as 23no auto-summary!ip classlessip route 192.168.111.0 255.255.255.0 Loopback0ip route 192.168.112.0 255.255.255.0 Loopback0ip http serverip http secure-server!!!control-plane!!line con 0line vty 0 4privilege level 15password wlogin!!endC1#C2简化配置C2#sho runnBuilding configuration...Current configuration : 1450 bytes!version 12.4service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname C2!boot-start-markerwarm-rebootboot-end-marker!!no aaa new-model!resource policy!ip cef!!!!interface Loopback0ip address 192.168.125.1 255.255.255.0 secondary ip address 192.168.126.1 255.255.255.0 secondary ip address 2.2.2.2 255.255.255.255!interface FastEthernet0/0ip address 192.168.26.2 255.255.255.248duplex full!interface Ethernet1/0no ip addressshutdownduplex half!interface Ethernet1/1no ip addressshutdownduplex half!interface Ethernet1/2no ip addressshutdownduplex half!interface Ethernet1/3ip address 192.168.23.1 255.255.255.248duplex full!router ospf 1log-adjacency-changesnetwork 2.2.2.2 0.0.0.0 area 0network 192.168.26.0 0.0.0.7 area 0!router bgp 23no synchronizationbgp log-neighbor-changesnetwork 192.168.125.0network 192.168.126.0neighbor 6.6.6.6 remote-as 23neighbor 6.6.6.6 update-source Loopback0neighbor 6.6.6.6 next-hop-selfneighbor 192.168.23.2 remote-as 3no auto-summary!no ip http serverno ip http secure-server!!...!line con 0stopbits 1line aux 0line vty 0 4privilege level 15password wlogin!!endC2#C3简化配置C3#sho runnBuilding configuration...Current configuration : 1178 bytes!version 12.4service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname C3!boot-start-markerboot-end-marker!!no aaa new-model!resource policy!ip cef!!!!!!interface Loopback0ip address 3.3.3.3 255.255.255.255!interface FastEthernet0/0no ip addressshutdownduplex full!interface Ethernet1/0no ip addressshutdownduplex half!interface Ethernet1/1no ip addressshutdownduplex half!interface Ethernet1/2no ip addressshutdownduplex half!interface Ethernet1/3ip address 192.168.23.2 255.255.255.248duplex full!router bgp 3no synchronizationbgp log-neighbor-changesredistribute staticneighbor 192.168.23.1 remote-as 23no auto-summary!ip route 192.168.131.0 255.255.255.0 Loopback0ip route 192.168.132.0 255.255.255.0 Loopback0no ip http serverno ip http secure-server!!!logging alarm informational!...!line con 0stopbits 1line aux 0line vty 0 4privilege level 15password wlogin!!endC2#R1简化配置R1#show runnBuilding configuration...Current configuration : 2080 bytes!version RGNOS 10.3.00(3), Release(38105)(Fri Apr 25 15:29:44 CST 2008 -ngcf31)hostname R1co-operate enable!!!!route-map ospf_redist permit 10match route-type external!vlan 1!!!!!interface GigabitEthernet 0/1no switchportno ip proxy-arpip address 192.168.26.1 255.255.255.248!interface GigabitEthernet 0/2!...!interface GigabitEthernet 0/23!interface GigabitEthernet 0/24no switchportno ip proxy-arpip address 192.168.16.2 255.255.255.248!interface Loopback 0ip address 6.6.6.6 255.255.255.255ip address 192.168.165.1 255.255.255.0 secondaryip address 192.168.166.1 255.255.255.0 secondary!!!!!!!!router bgp 23neighbor 2.2.2.2 remote-as 23neighbor 2.2.2.2 update-source Loopback 0neighbor 192.168.16.1 remote-as 1!address-family ipv4network 192.168.165.0network 192.168.166.0neighbor 2.2.2.2 activateneighbor 2.2.2.2 next-hop-selfneighbor 192.168.16.1 activateexit-address-family!!router ospf 1router-id 6.6.6.6network 6.6.6.6 0.0.0.0 area 0network 192.168.26.0 0.0.0.7 area 0!!!ip route 192.168.161.0 255.255.255.0 Loopback 0ip route 192.168.162.0 255.255.255.0 Loopback 0!!line con 0line vty 0 10privilege level 15loginpassword w!!end3. 1.2.3检验配置效果C2使用show ip bgp可以看到125.0/126.0是源发路由，111.0/112.0/165.0/166.0是IBGP路由，131.0/132.0是EBGP路由。

启用OSPF1)在“network>routing>virtual router>edit”菜单中，编辑。

点击”Create ospf insance”,选中“Ospf enabled”。

2)如下图，启用发布缺省路由功能（可选项）。

编辑接口1)进入OSPF编辑界面点击config,如下图：选中要启用OSPF协议的接口，选中，点击add.2)在接口视图下，选中“enable”,如下图：引入静态路由到OSPF发布域1)建立1条静态路由（注意metric为1），如下图：2)在network>routing>virtual routers,点击“route map”，点击NEW,新建如下：以上表示只是重发布metric为1的静态路由到ospf 域中去。

备注说明：●以上是通过匹配静态路由的metric值来发布路由，也可通过匹配新建静态路由时的tag值，来发布静态路由，如下图。

●也可通过匹配静态路由的转发接口来发布路由，如下图表示从ethernet0/2转发的静态路由都发布到ospf域：●在同一个map的同一个sequence no中，metric、tag、interface如果同时选中的话，表示这3个值都要同时匹配，才能发布。

●如果想匹配其中一个metrci值、tag值或interface就发布的话，可在同一个map下，新建不同的sequence no，分别选中metrci值、tag值或interface。

3)在network>routing>virtual routers(ospf),点击add,如下：这样就把static列表的静态路由发布到ospf路由域中了。

引入接口直连路由到OSPF发布域1)在network>routing>virtual routers菜单中，点击Access list,新建access list ,2)在router map 中，新建route map,如下：备注说明：只有匹配Access list 10(网段是100.100.100.0/24)的接口直连路由才发布到OSPF 路由域。

RIP与OSPF的路由重分发实验目的：1、掌握RIP与OSPF的重发布配置。

2、理解OSPF的E1与E2类型的路由。

实验拓扑图实验步骤及要求：1、配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。

2、配置R1与R2的OSPF路由协议和R2与R3的RIP路由协议。

R1(config)#router ospf 1R1(config-router)#network 172.16.255.0 0.0.0.3 area 0R1(config-router)#network 172.16.1.0 0.0.0.255 area 0R1(config-router)#network 172.16.2.0 0.0.0.255 area 0R2(config)#router ospf 1R2(config-router)#network 172.16.255.0 0.0.0.3 area 0R2(config-router)#exitR2(config)#router ripR2(config-router)#network 192.168.255.0R3(config)#router ripR3(config-router)#network 192.168.255.0R3(config-router)#network 192.168.1.0R3(config-router)#network 192.168.2.03、查看R1、R2和R3的路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/0C 172.16.1.0/24 is directly connected, Loopback0C 172.16.2.0/24 is directly connected, Loopback1R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/1O 172.16.1.1/32 [110/2] via 172.16.255.1, 00:03:33, FastEthernet0/1O 172.16.2.1/32 [110/2] via 172.16.255.1, 00:03:33, FastEthernet0/1从R1学习到的OSPF网络路由C 192.168.255.0/24 is directly connected, FastEthernet0/0R 192.168.1.0/24 [120/1] via 192.168.255.1, 00:00:25, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.255.1, 00:00:25, FastEthernet0/0从R3学习到的RIP网络路由R3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.255.0/24 is directly connected, FastEthernet0/1C 192.168.1.0/24 is directly connected, Loopback0C 192.168.2.0/24 is directly connected, Loopback14、根据show ip route命令可以看出，只有R2路由才可以学习到整个网络的完整路由。

路由重分发工作原理路由重分发工作原理网络协议有很多种，例如isis、rip、ospf、bgp等，在大型公司中经常会出现网络设备之间运行多种网络协议的情况，各种网络协议之间如果不进行一定的配置那么设备之间是不能进行互通信息的，在这种情况下就出现了路由重分发技术，路由重分发的作用就是为了实现多种路由协议之间的协同工作。

路由重分发的工作原理：通过在各种路由协议的配置中添加一定的配置使将路由协议广播到另外的路由协议中，让各个路由协议都能检测到运行其他的路由协议的网段，从而实现数据的传输。

路由重分发技术需要用到redistribute命令rip协议的redistribute命令redistribute protocol 【metric metric-value】【match internal | external nssa-external type】【route-map map-tag】protocol：路由重分发的源路由协议 metric metric-value：设置路由重分发的度量值（1···6），没有将使用default-metric命令设置的metric值 match internal | external nssa-external type：设置重分发路由的条件，只适合重分发的源路由协议是ospf route-map map-tag应用路由图进行重分发ospf协议的redistribute命令 redistribute protocol 【subnets】【metric metric-value】【metric-type{1 | 2}】【tag tag-value】【route-map map-tag】protocol：路由重分发的源路由协议subnets：设置是否重分发子网metric metric-value：设置路由重分发的度量值（1···16777214），没有将使用default-metric命令设置的metric值metric metric-type：设置重分发的路由度量类型，默认值为2 tag tag-value：设置重分发的路由的tag（0···2147483647）默认为0 route-map map-tag应用路由图进行重分发重分发到ospf中的时候，除了直连路由和默认路由外，其他重分发的路由的默认的度量值是20，默认度量值类型是2，且默认不重分发子网。

路由重分发的基本概念在计算机网络中，路由器是用于转发网络数据包的设备。

路由器根据目的地地址将数据包从一个网络接口转发到另一个网络接口，以便将数据从源主机传输到目标主机。

如果网络结构发生改变或者某个路径出现故障，路由器就需要重新分发路由信息，以便确保数据能够正确地到达目标主机。

下面是路由重分发的基本概念。

路由重分发是指将新的路由信息通知给其它路由器，以便它们能够将数据包转发到正确的目标。

当网络拓扑发生改变时，例如有一条链路故障或者新增了一条链路，路由重分发就需要被执行。

在路由重分发的过程中，路由器会发送路由更新消息给其它路由器，以便让它们更新它们的路由表。

这样，当一个数据包到达网络时，路由器就可以根据最新的路由表将其正确地转发到目标主机。

路由器可以采用不同的路由协议来执行路由重分发。

常用的路由协议包括距离向量路由协议和链路状态路由协议。

距离向量路由协议根据最短距离确定最佳路径，并向其它路由器发送这些路径的距离信息。

当一条路径不可用时，路由器会从其它可能的路径中选择一个最佳路径，然后向其它路由器发送更新消息。

链路状态路由协议则根据网络中各链路的状态动态计算出路由信息。

当网络结构发生改变时，路由器会重新计算路由信息并通知其它路由器。

在执行路由重分发之前，路由器通常会先删除旧的路由信息。

这样可以避免新的路由信息和旧的路由信息冲突，导致数据包被错误地转发。

当路由重分发完成后，路由器会重新建立路由信息表。

新的路由表将包含最新的路由信息，以便将数据包正确地转发到目标主机。

总之，路由重分发是计算机网络中维护路由信息的重要过程。

它可以确保数据包能够正确地到达目标主机，同时避免了路由信息的冲突。

在实际应用中，路由重分发的频率对网络的性能有重要影响。

如果路由重分发太频繁，会导致网络负载过大，从而降低网络的吞吐量。

因此，在设计网络拓扑时，需要仔细考虑路由重分发的频率，并采取相应的措施来保证网络的高效稳定运行。

OSPF多进程之间的路由重发布1、实验拓扑如下图：R1R4R3 R2Area 00spf 10Area 0Ospf 1002、实验目的：1、实现R2与R3之间互相访问时的数据分流。

R2访问R3的3.3.3.3/32时走R1，R2访问R3的30.30.30.30/32时走R4。

R3访问R2的2.2.2.2/32时走R1，R3访问R2的20.20.20.20/32时走R1。

2、实现线路的冗余备份。

当R1链路故障时数据可以走R4，当R4链路故障时数据可以走R1。

实现链路的冗余备份。

3、理解并掌握route-map在控制路由方面的应用。

3、实验配置文档R1配置:config terint f0/0ip add 10.0.0.1 255.255.255.252no shutint f1/0ip add 10.0.0.5 255.255.255.252no shutint lo 0ip add 1.1.1.1 255.255.255.255endwriteconfig terrouter ospf 10router-id 1.1.1.1network 10.0.0.0 0.0.0.3 area 0redistribute ospf 100 metric-type 1 subnets route-map ospf100_to_ospf10 distribute-list deny_ospf100 inendconfig terrouter ospf 100router-id 1.1.1.1network 10.0.0.4 0.0.0.3 area 0redistribute ospf 10 metric-type 1 subnets route-map ospf10_to_ospf100 distribute-list deny_ospf10 inendwriteip access-list standard deny_ospf10deny 2.2.2.2 0.0.0.0deny 20.20.20.20 0.0.0.0permit anyip access-list standard deny_ospf100deny 3.3.3.3 0.0.0.0deny 30.30.30.30 0.0.0.0permit anyaccess-list 10 permit 2.2.2.2 0.0.0.0access-list 11 permit 3.3.3.3 0.0.0.0access-list 20 permit 20.20.20.20 0.0.0.0access-list 21 permit 30.30.30.30 0.0.0.0route-map ospf100_to_ospf10 permit 10match ip address 11set metric 100route-map ospf100_to_ospf10 permit 20match ip address 21set metric 200route-map ospf10_to_ospf100 permit 10match ip address 10set metric 100route-map ospf10_to_ospf100 permit 20match ip address 20set metric 200R4配置:config terint f0/0ip add 172.16.0.1 255.255.255.252no shutint f1/0ip add 172.16.0.5 255.255.255.252no shutint lo 0ip add 4.4.4.4 255.255.255.255endwriteconfig terrouter ospf 10router-id 4.4.4.4network 172.16.0.4 0.0.0.3 area 0redistribute ospf 100 metric-type 1 subnets route-map ospf100_to_ospf10 distribute-list deny_ospf100 inendconfig terrouter ospf 100router-id 4.4.4.4network 172.16.0.0 0.0.0.3 area 0redistribute ospf 10 metric-type 1 subnets route-map ospf10_to_ospf100 distribute-list deny_ospf10 inendwriteip access-list standard deny_ospf10deny 2.2.2.2 0.0.0.0deny 20.20.20.20 0.0.0.0permit anyip access-list standard deny_ospf100deny 3.3.3.3 0.0.0.0deny 30.30.30.30 0.0.0.0permit anyaccess-list 10 permit 2.2.2.2 0.0.0.0access-list 11 permit 3.3.3.3 0.0.0.0access-list 20 permit 20.20.20.20 0.0.0.0access-list 21 permit 30.30.30.30 0.0.0.0route-map ospf100_to_ospf10 permit 10 match ip address 11set metric 200route-map ospf100_to_ospf10 permit 20 match ip address 21set metric 100route-map ospf10_to_ospf100 permit 10 match ip address 10set metric 200route-map ospf10_to_ospf100 permit 20 match ip address 20set metric 100R2的配置:config terint f0/0ip add 10.0.0.2 255.255.255.252no shutint f1/0ip add 172.16.0.6 255.255.255.252no shutint lo 0ip add 2.2.2.2 255.255.255.255int lo 1ip add 20.20.20.20 255.255.255.255 endwriteconfig terrouter ospf 10router-id 2.2.2.2network 172.16.0.4 0.0.0.3 area 0 network 10.0.0.0 0.0.0.3 area 0 network 2.2.2.2 0.0.0.0 area 0network 20.20.20.20 0.0.0.0 area 0endwriteR3的配置:config terint f0/0ip add 10.0.0.6 255.255.255.252no shutint f1/0ip add 172.16.0.2 255.255.255.252no shutint lo 0ip add 3.3.3.3 255.255.255.255int lo 1ip add 30.30.30.30 255.255.255.255endwriteconfig termrouter ospf 100router-id 3.3.3.3network 172.16.0.0 0.0.0.3 area 0network 10.0.0.4 0.0.0.3 area 0network 3.3.3.3 0.0.0.0 area 0network 30.30.30.30 0.0.0.0 area 0endwrite4、实验测试1、在R2上show ip route查看结果，可以看出实现了数据分流。

教案实验目的掌握路由协议间的重分发。

实验要求理解路由重分发的作用理解路由重分发的原则掌握配置路由重分发重难点路由重分发的作用路由重分发的原则配置路由重分发教学方法教师讲解、演示，学生思考、记忆、实例操作、任务驱动讲授新课路由重分发【课题导入】在前面的课程中，我们讨论了如何使用路由协RIP与OSPF配置路由，但是发现了一个问题，那就是两种不同路由协议间的路由不能相互通信，那么如何做才能让不同路由协议间的路由可以通信呢？这就是我们这节课要学习的内容。

【本课内容】路由重分发的作用路由重分发的原则配置路由重分发【路由重分发的作用】路由重分发是指连接到不同路由选择域的边界路由器，在不同路由选择域（自主系统）之间交换和通告路由选择信息的能力。

【路由重分发的原则】度量——种子度量值管理距离从无类别协议向有类别协议重新分配1)、度量——种子度量值路由重分发时，必须给重分发而来的路由指定的度量值被称为默认度量值或种子度量值，它是在重分发配置期间定义的。

2)、管理距离确定首选路径首选路由源管理距离越小，协议的可信度越高表：各种路由协议的默认距离值3)、从无类别协议向有类别协议重新分配有类别路由选择协议不能通告携带子网掩码的路由。

对于有类别路由器所收到的每一条路由，存在2种情况：路由器将有一个或多个接口连接到主网上为了正确的确定数据包目的地址的子网，路由器必须使用自己的掩码路由器没有接口连接到主网上公告信息中仅包含主网地址，路由器不知道使用哪一个子网掩码【配置路由重分发】实现重分发之前，需要考虑以下几点：只能在支持相同协议栈的路由协议之间进行重分发。

配置重分发的方法随路由选择协议组合而异。

重分发分为两种：双向重分发：在两个路由选择进程之间重分发所有路由。

单向重分发：将一条路由传递给一种路由选择协议，同时只将通过该路由选择协议获得的网络传递给其他路由选择协议。

最安全的的重分发是只在网络中一台边界路由器上进行单向重分发，但这将可能导致网络的单点故障。

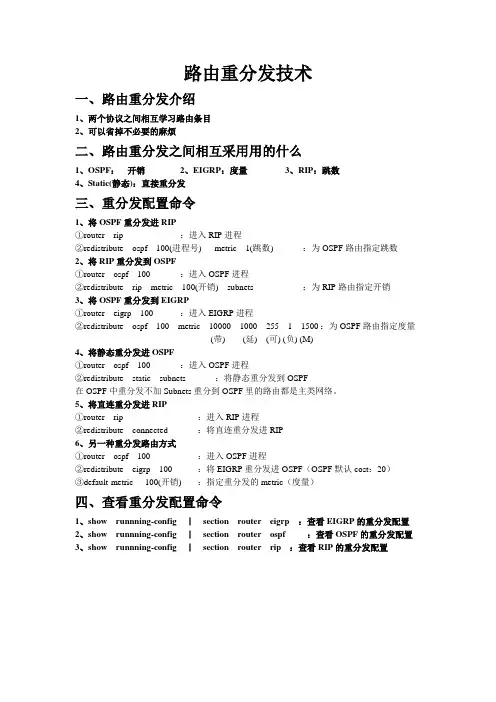

路由重分发技术一、路由重分发介绍1、两个协议之间相互学习路由条目2、可以省掉不必要的麻烦二、路由重分发之间相互采用用的什么1、OSPF：开销2、EIGRP：度量3、RIP：跳数4、Static(静态)：直接重分发三、重分发配置命令1、将OSPF重分发进RIP①router rip ：进入RIP进程②redistribute ospf 100(进程号) metric 1(跳数) ：为OSPF路由指定跳数2、将RIP重分发到OSPF①router ospf 100 ：进入OSPF进程②redistribute rip metric 100(开销) subnets ：为RIP路由指定开销3、将OSPF重分发到EIGRP①router eigrp 100 ：进入EIGRP进程②redistribute ospf 100 metric 10000 1000 255 1 1500 ：为OSPF路由指定度量(带) (延) (可) (负) (M)4、将静态重分发进OSPF①router ospf 100 ：进入OSPF进程②redistribute static subnets ：将静态重分发到OSPF在OSPF中重分发不加Subnets重分到OSPF里的路由都是主类网络。

5、将直连重分发进RIP①router rip ：进入RIP进程②redistribute connected ：将直连重分发进RIP6、另一种重分发路由方式①router ospf 100 ：进入OSPF进程②redistribute eigrp 100 ：将EIGRP重分发进OSPF（OSPF默认cost：20）③default-metric 100(开销) ：指定重分发的metric（度量）四、查看重分发配置命令1、show runnning-config ｜section router eigrp ：查看EIGRP的重分发配置2、show runnning-config ｜section router ospf ：查看OSPF的重分发配置3、show runnning-config ｜section router rip ：查看RIP的重分发配置。

OSPF协议总结（完整版）OSPF的五个包：1. Hello: 9项内容，4个必要2. DBD:数据库描述数据包（主要描述始发路由器数据库中的一些或者全部LSA 信息），主要包括接口的MTU，主从位MS，数据库描述序列号等）；3. LSR：链路状态请求数据包（查看收到的LSA是否在自己的数据库，或是更新的LSA，如果是将向邻居发送请求）;4. LSU :链路状态更新数据包（用于LSA的泛洪扩散和发送LSA去响应链路状态请求数据包）；5. LSACK :链路状态确认数据包（用来进行LSA可靠的泛洪扩散，即对可靠包的确认）。

Hello包作用：1 .发现邻居；2. 建立邻居关系；3. 维持邻居关系；4. 选举DR，BDR5. 确保双向通信。

Hello包所包含的内容：注：1.“ * ”部分全部匹配才能建立邻居关系。

2. 邻居关系为FULL状态；而邻接关系是处于TWO-WAY状态。

Hello时间间隔：在点对点网络与广播网络中为10秒；在NBMA网络与点对多点网络中为30秒。

注：保持时间为hello时间4倍虚电路传送的LSA为DNA，时间抑制，永不老化.OSPF的组播地址：DR将使用组播地址224.0.0.5泛洪扩散更新的数据包到DRothersDRothers使用组播地址224.0.0.6发送更新数据包组播的MAC 地址分别为：0100.5E00.0005 0100.5E00.0006OSPF的包头格式：| 版本| 类型| 长度| 路由器ID | 区域ID | 验证和| 验证类型| 验证| 数据|| 1 byte | 1 | 2 | 4 | 4 | 2 | 2 | 8 | variance |OSPF 支持的验证类型:OSPF 支持明文和md5 认证，用Sniffer 抓包看到明文验证的代码是“ 1”，md5 验证的代码是“ 2”。

OSPF 支持的网络类型:1．广播2．非广播3．点对点（若MTU 不匹配将停留在EX-START 状态）4．点对多点5．虚电路（虚电路的网络类型是点对点）虚链路必须配置在ABR上，虚链路的配置使用的命令是area transit-area-id virtual-link router-id 虚链路的Metric 等同于所经过的全部链路开销之和DR /BDR 选举：1．优先级（0~255; 0 代表不参加选举;默认为1）；2．比较Router-id。

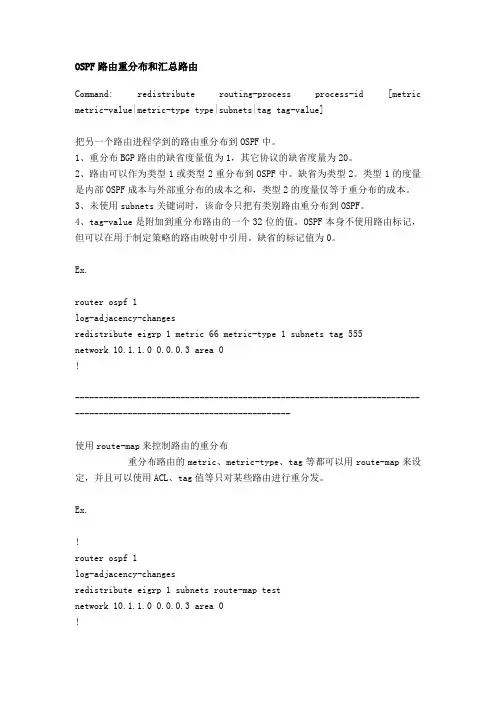

OSPF路由重分布和汇总路由Command: redistribute routing-process process-id [metric metric-value|metric-type type|subnets|tag tag-value]把另一个路由进程学到的路由重分布到OSPF中。

1、重分布BGP路由的缺省度量值为1，其它协议的缺省度量为20。

2、路由可以作为类型1或类型2重分布到OSPF中。

缺省为类型2。

类型1的度量是内部OSPF成本与外部重分布的成本之和，类型2的度量仅等于重分布的成本。

3、未使用subnets关键词时，该命令只把有类别路由重分布到OSPF。

4、tag-value是附加到重分布路由的一个32位的值。

OSPF本身不使用路由标记，但可以在用于制定策略的路由映射中引用。

缺省的标记值为0。

Ex.router ospf 1log-adjacency-changesredistribute eigrp 1 metric 66 metric-type 1 subnets tag 555network 10.1.1.0 0.0.0.3 area 0!---------------------------------------------------------------------------------------------------------------------使用route-map来控制路由的重分布重分布路由的metric、metric-type、tag等都可以用route-map来设定，并且可以使用ACL、tag值等只对某些路由进行重分发。

Ex.!router ospf 1log-adjacency-changesredistribute eigrp 1 subnets route-map testnetwork 10.1.1.0 0.0.0.3 area 0!access-list 1 permit 6.0.0.0 0.15.255.255access-list 1 permit 146.6.0.0 0.0.15.255access-list 1 permit 206.6.6.0 0.0.0.15access-list 1 permit 10.1.1.4 0.0.0.3!route-map test permit 10match ip address 1set metric 200set tag 1!route-map test permit 20set metric 100set metric-type type-1set tag 2!!router ripversion 2redistribute ospf 1 metric 1 route-map test2passive-interface Serial2/0network 10.0.0.0no auto-summary!!route-map test2 permit 10match tag 1 //只重分发标记为1的路由!Command: summary-address ip-address mask [tag value|not-advertise]汇聚外部路由1、该命令只在OSPF ASBR上使用；2、not-advertise关键词阻止汇聚路由被ASBR广播；3、tag关键词可以在ASBR创建的汇聚路由上附加标记。

路由重发布ospf重发布静态路由的个人实验体会
重发布OSPF重发布静态路由是一种网络路由策略，可以实现动态路由和静态路由之间的互通。

在我的个人实验中，我注意到以下几点体会：
1. 动态路由和静态路由的结合：通过重发布OSPF重发布静态路由，可以将静态路由的网络信息发布给OSPF协议，让动态路由协议动态更新网络路由表。

这样可以灵活地控制网络流量的路径，同时又能够利用OSPF的自动发现和动态调整的特性。

2. 灵活性和可控性：通过重发布静态路由，可以将网络中的特定静态路由纳入动态路由的管理范围。

这样可以实现对这些静态路由的灵活控制，比如动态调整路由的权重、路由的优先级等。

同时，也可以利用OSPF协议的各种功能，如故障检测、负载均衡等。

3. 路由的冗余和容错：静态路由和动态路由的结合可以增加网络的冗余和容错性。

通过重发布静态路由，并配置合适的路径选择策略，可以让网络在出现故障或异常情况时，能够动态地切换到备用路由，提高网络的可靠性和容错性。

4. 配置的复杂性：重发布OSPF重发布静态路由需要进行一些复杂的配置操作，比如配置静态路由、配置重发布OSPF等。

配置不当可能导致网络的异常，需要谨慎操作，并进行充分的测试和验证。

总体来说，重发布OSPF重发布静态路由是一种强大的网络路由策略，通过合理使用可以提高网络的性能、可靠性和灵活性。

但需要注意配置的复杂性和潜在的风险，以及进行充分的测试和验证。

路由重分发/各种列表介绍RIP*******A协议分布到RIP =A协议的直连接口地址和打A协议都被引入到RIP中，SEED-METRIC 默认是无穷大，需要手工添加METRIC直连分布到RIP =直连分布到RIP中SEED-METRIC默认是1 不用手工添加。

静态/默认分布到RIP =静态分布到RIP中SEED-METRIC默认是1 不用手工添加。

OSPF*******A协议分布到OSPF =A协议的直连接口地址和打A协议都被引入到OSPF中，必须手工添加SUBNETS，SEED-METRIC默认是20直连分布到OSPF =直连分布到OSPF必须手工添加SUBNETS，SEED-METRIC默认是20静态/默认分布到OSPF =静态分布到OSPF必须手工添加SUBNETS，SEED-METRIC默认是20，（默认路由不能被分布进去*）EIGRP*******A协议分布到EIGRP =A协议的直连接口地址（ISIS除外，有BUG）和打A协议都被引入到EIGRP中。

SEED-METRIC默认是无穷大，需要手工添加METRIC，直连分布到EIGRP =直连分布到EIGRP中，不用手工添加静态/默认分布到EIGRP =静态分布到EIGRP中，不用手工添加ISIS*******A协议分布到ISIS =A协议的直连接口地址和打A协议都被引入到ISIS中，SEED-METRIC 默认是0直连分布到ISIS =直连分布到ISIS中，SEED-METRIC默认是0静态/默认分布到ISIS =静态分布到ISIS中，SEED-METRIC默认是0，（默认路由不能被分布进去*）实验任务1：双点双向重分发出现次优路径选择，解决方法实验任务2：重分发问题：在R4上show ip route能学习到几条路由！！结论：两条，在路由器协议A引入协议B动作：R上的所有运行A的协议和直连路由（除ISIS,ODR）以及R上的所有学习到的A的协议路由，都会重分布的B协议中实验任务3：passive-interface interfaceX被动接口命令总结：RIP：此命令不主动发送路由更新，但接收路由更新EIGRP: 此命令不发送和接收HELLO信息OSPF：此命令不发送和接收HELLO信息ISIS：此命令不发送和接收HELLO信息以RIP举例：R1:router ripversion 2passive-interface Serial1/0--------------配置被动接口network 1.0.0.0network 13.0.0.0no auto-summaryR3:R3#show ip route ----------------没有学习到R1的1.1.1.0/24的路由3.0.0.0/24 is subnetted, 1 subnetsC 3.3.3.0 is directly connected, Loopback013.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial1/0查看R1的路由表：R1#show ip route ---------------可以接收到R3的3.3.3.0/24的路由3.0.0.0/24 is subnetted, 1 subnetsR 3.3.3.0 [120/1] via 13.1.1.3, 00:00:09, Serial1/0开启R1的debug开关R1#debug ip ripR1#clear ip route *-------清除路由表*Mar 1 01:05:30.767: 3.3.3.0/24 via 0.0.0.0, metric 2, tag 0-----------接收到R3的路由分发列表：distribute-list {access–list-number | name} out ------------出方向[interface–name| routing–process [routing-process parameter]]distribute-list [access–list-number | name] | [route-map map-tag] in [interface-type interface-number]]------------进方向分发列表的作用是影响到控制层，可以灵活的指定那些路由可以进入，那些路由被拒绝！实验任务4：两台路由器运行EIGRP协议，并宣告所有的接口到EIGRP中。

路由重分布在网络中的应用作者：钟林来源：《消费电子·理论版》2013年第06期摘要：在一个自治系统内运行单一路由协议可以方便网络管理和减少网络故障，但在现实网络环境中由于网络合并或公司政策等一些因素强迫我们的网络中存在多IP路由选择协议。

在网络中采用路由重分布能够实现网络中多IP路由协议的存在。

本文主要列举了RIP路由协议和OSPF路由协议的路由重分布和配置。

关键词：路由重分布；RIP；OSPF中图分类号：TP393.1 文献标识码：A 文章编号：1674-7712 （2013） 12-0000-01一、路由重分布概述为了在同一个互联网络中高效地支持多种路由选择协议，必须在这些不同的路由选择协议之间共享路由信息。

例如，一个RIP路由进程学习到的路由可能需要被输入到一个OSPF路由进程中去。

在路由选择协议之间交换路由信息的过程称为路由重分布（Redistribution）。

这种分布可以单向的（一种路由协议从另一种协议那里接收路由）或双向的（两种路由协议相互接收对方的路由）。

执行路由重分布的路由器被称为边界路由器，因为它们位于两个或者多个自治系统或路由域的边界上。

目前使用的每一种路由协议都支持重分布。

在一个网络上配置多种协议的原因有很多，如：a、公司对原有网络上进行扩展升级时购买了与原有设备不同公司的路由器，它使用不同的路由协议。

比起重新配置所有网络而言，在新买的路由器上进行路由重分布的配置会更加容易，并且不会对原有通信造成影响；b、公司可能从一种协议过渡到另外一种协议；c、公司内部的部分商业部门可能有基于主机的路由器，它们需要在网络边缘配置RIP；d、公司不同部门或地域网络进行合并时，可能存在不同网络使用了不同的路由协议。

因此需要进行路由重分布。

二、路由重分布的原则路由协议之间特性相差非常大，对路由重分布影响最大的协议特性是度量值和管理距离的差异性，以及协议的有无类别能力，在重分发时如果忽略了对这些差异的考虑，将导致网络中出现某些或者全部路由交换失败，甚至造成路由环路或者网络黑洞。
