仅PUCCH信道存在干扰的原因V2

最佳实践上报表（省公司版）【问题分析】目前昆明5G优化中存在大量的干扰主要是D1D2，外部干扰，系统内干扰，三大类干扰；D1D2主要是通过退频来解决，外部干扰主要通过扫描确认解决，二对于昆明系统内的干扰解决主要通过上行干扰随机化调度、功控参数、预调度进行优化来降低干扰，而昆明之前的干扰通过分析主要集中在低频带内部分，如盘龙区胜利花园，联盟酒店的干扰波形集中在低频部分。

盘龙区胜利花园盘龙区联盟酒店5G系统内干扰处理过程1.上行干扰随机化：对于多小区场景下，通过上行干扰随机化调度功能，将相邻小区的资源分配位置尽可能错开，这样可以降低邻区UE对本小区的上行干扰，提升中低负载时的上行系统容量和边缘用户吞吐率。

功能开启前，相邻小区之间的RB资源分配起始位置未错开，上行调度RB资源均从频带的同一起始位置开始调度，RB资源位置重叠概率大，邻区UE对本小区的上行干扰较大。

功能开启后，根据小区PCI不同，对相邻小区之间的RB资源分配的起始位置进行错开，上行调度RB资源从频带的不同起始位置开始调度，邻区UE对本小区的上行干扰降低。

干扰随机验证在昆明部分网格进行验证，特性开启前，对应时间的后台CELLDT来看，90%以上预调度是在RB13开始的27个RB，可以证实内部干扰和预调度有关，从理论分析也确认背景用户会对业务用户造成干扰，符合预期。

上行干扰随机化开关后，整体干扰不再集中在低频带，而是比较均匀的分布在全带宽上；在验证区域0-12RB的干扰整体约有0.5dB的改善。

2.功控参数优化。

针对RB0-12的干扰，主要来自于PUCCH和PRACH信道。

调整降低小区前导初始接收目标功率值至-55，降低PUCCH-P0初始接收目标功率值（PoNominalPucch）至-57，通过修改功控参数后，验证干扰约降低0.5dB。

3.智能预调度参数优化1）打开智能预调度2）智能预调度持续时长改成250ms3）调度数据量大小改成100Byte预调度是指不论UE是否向gNodeB发送SRI请求，每隔一段时间gNodeB都会主动调度一次UE, 以减少UE发送SRI获得上行调度授权的时间。

如何应对无线传感器网络的信道干扰与消隐无线传感器网络（Wireless Sensor Network，WSN）是一种由大量分布在空间中的传感器节点组成的网络系统。

这些节点能够感知环境中的各种信息，并将数据通过无线信道传输到基站或其他节点进行处理和分析。

然而，由于无线信道的有限带宽和受限传输能力，信道干扰和信号消隐成为了WSN面临的重要问题。

一、信道干扰的原因和影响WSN中的节点通常工作在相对狭窄的频率带宽上，而且节点之间的距离较近，因此容易发生信道干扰。

信道干扰主要有以下几个原因：1. 多径效应：信号在传播过程中经过多条路径传输，不同路径上的信号到达时间不同，导致信号叠加和相位失真，从而引起信道干扰。

2. 邻近节点干扰：由于节点之间距离较近，邻近节点的信号可能会相互干扰，特别是在频率资源紧张的情况下。

3. 外部干扰源：WSN通常部署在复杂的环境中，如城市、工厂等，外部干扰源（如电磁波干扰、无线电干扰等）会对信号传输造成干扰。

信道干扰会对WSN的性能产生不利影响，主要表现为信号丢失、数据传输延迟增加、能耗增加等。

严重的信道干扰甚至可能导致节点之间无法正常通信，影响整个网络的正常运行。

二、信道干扰与消隐的应对策略1. 多径效应的处理多径效应是信道干扰的主要原因之一，可以通过以下方法来处理：（1）使用合适的调制技术：选择合适的调制技术可以减少多径效应对信号的影响，如采用正交频分复用（OFDM）调制技术可以有效抑制多径效应。

（2）使用自适应信道均衡技术：通过自适应信道均衡技术可以对接收到的信号进行均衡处理，抵消多径效应造成的信号失真。

2. 邻近节点干扰的处理邻近节点干扰是WSN中常见的问题，可以采取以下措施来处理：（1）合理规划节点部署位置：避免节点之间距离过近，尽量减少邻近节点之间的干扰。

（2）采用频率分配技术：通过合理的频率分配，使邻近节点之间的信号频率不同，减少相互之间的干扰。

3. 外部干扰源的处理外部干扰源是WSN中常见的干扰来源，可以采取以下方法来处理：（1）屏蔽干扰源：通过屏蔽外部干扰源的方法，如建立物理屏障、使用屏蔽材料等，减少外部干扰源对信号的影响。

PUCCH信道干扰分析文档PUCCH（物理上行控制信道）是LTE系统中用于传递上行控制信息的一个重要信道。

然而，由于网络规划、射频资源分配等原因，PUCCH信道可能会受到各种干扰的影响，从而导致系统性能下降。

因此，对PUCCH信道的干扰进行分析和优化至关重要。

1.同频干扰：当多个用户同时在同一个频段上使用PUCCH进行上行传输时，他们之间可能会发生互相干扰。

这种干扰是由于资源冲突造成的，需要通过资源分配策略来减少干扰。

2.邻频干扰：由于LTE系统的信道带宽较大，邻频信道之间可能会发生干扰。

这种干扰主要是由于频谱使用不当或邻频信道功率设置不合理引起的。

针对以上干扰问题，可以采取以下优化策略来减小PUCCH信道的干扰：1.频域资源分配优化：通过合理的频域资源分配，将PUCCH信道与其他信道进行独立分配，减少同频干扰。

可以使用动态资源分配算法，根据网络负载情况和用户需求进行资源分配，使得每个用户能够获得稳定和高质量的PUCCH信道。

2.频谱规划优化：合理规划频谱资源，避免邻频信道之间的干扰。

可以通过频率分离原则，将相邻频段上的用户进行分离，减少邻频干扰的影响。

3.功率控制优化：对于处于边缘区域或信号弱的用户，可以通过增加PUCCH信道的发射功率，提高传输信号的质量，减少误码率和干扰。

同时，可以通过动态功率控制算法，根据用户的信号强度和信噪比，调整PUCCH信道的发射功率，使得系统性能得到优化。

除了以上优化策略，还可以通过信道编码和调制等技术手段来提高PUCCH信道的传输效率和抗干扰能力。

通过合适的编码方案和调制方式，可以提高PUCCH信道的容量和可靠性，增强抗干扰的能力。

综上所述，对PUCCH信道的干扰进行分析和优化，可以明显提高系统的性能和用户的体验。

通过合理的资源分配、频谱规划、功率控制和信道编码等手段，可以减小PUCCH信道的干扰，提高传输效率和抗干扰能力，进一步提升系统的可靠性和性能。

这对于LTE系统的部署和运营具有重要的意义。

nr中pucch和pdcch信道的调制方式nr中PUCCH和PDCCH信道的调制方式在5G新无线通信标准（NR）中，PUCCH（Physical Uplink Control Channel）和PDCCH（Physical Downlink Control Channel）是两个重要的控制信道，用于传输上行和下行控制信息。

它们采用不同的调制方式来实现更高的频谱效率和可靠性。

本文将深入探讨PUCCH 和PDCCH信道的调制方式，并分享一些对这些模式的观点和理解。

1. PUCCH调制方式PUCCH主要用于传输上行控制信息，如反馈信息和调度请求。

为了实现更高的频谱效率和可靠性，PUCCH采用了自适应调制和调试（AMC）技术。

具体而言，PUCCH采用了两个主要的调制方式：BPSK（Binary Phase Shift Keying）和QPSK（Quadrature Phase Shift Keying）。

1.1 BPSK调制BPSK是最简单和最常用的调制方式之一。

它通过改变信号的相位来传输信息，仅使用两个相位状态（0度和180度）。

在PUCCH中，BPSK通常用于传输调整请求等低比特率的控制信息。

由于BPSK只使用两个相位状态，相对于其他调制方式，它具有较低的频谱效率，但在信道质量较差或信噪比较低的情况下，BPSK能够提供更好的可靠性。

1.2 QPSK调制QPSK是一种高级调制方式，通过改变信号的相位和振幅来传输信息。

相较于BPSK，QPSK具有更高的频谱效率，因为它可以在每个符号周期中传输更多的比特。

在PUCCH中，QPSK通常用于传输较高比特率的控制信息，如ACK/NACK（确认/否认）和CQI（信道质量指示）。

但是，由于QPSK使用了4个相位状态，相对于BPSK，它在较差的信道条件下具有更低的可靠性。

2. PDCCH调制方式PDCCH主要用于传输下行控制信息，如调度信息、TBS（Transport Block Size）和HARQ（Hybrid Automatic Repeat Request）相关信息。

nr中pucch和pdcch信道的调制方式NR（New Radio）中，PUCCH（Physical Uplink Control Channel）和PDCCH（Physical Downlink Control Channel）是通讯系统中非常重要的两个信道，它们用于控制信令和控制信息的传输。

在NR中，PUCCH和PDCCH采用不同的调制方式以提高信道效率和可靠性。

PUCCH信道是用于上行控制信息的物理信道，包含了反馈、调度和控制等信息，主要是由用户终端发送给基站。

在NR中，PUCCH信道的调制方式由参数 format 和 transform precoder 决定。

format参数决定了PUCCH信道的调制格式，而transform precoder则是用于将调制方式应用到信道中的一种技术。

在NR中，PUCCH信道的调制方式主要有两种：BPSK和QPSK调制。

其中，BPSK调制适用于格式1/2以及针对控制信息的格式3/4。

对于格式1/2，PUCCH采用BPSK调制方式传输单个比特序列，也就是说，一个调制符号只代表一个比特。

而对于格式3/4，PUCCH采用BPSK调制方式传输两个调制符号，其中每个符号代表一个比特。

而QPSK调制则适用于格式0和格式5/6。

对于格式0，PUCCH采用QPSK调制方式传输2个比特，也就是2个调制符号。

而对于格式5/6，PUCCH采用QPSK调制方式传输4个比特，也就是4个调制符号。

PDCCH信道是用于下行控制信息的物理信道，主要用于控制和分配用户数据的传输。

在NR中，PDCCH信道的调制方式也由参数 format 决定。

具体来说，PDCCH信道主要有两种调制方式：QPSK和64QAM。

其中，QPSK调制方式适用于格式0/1/2/3/4/5/6，而64QAM调制方式仅适用于格式0。

总的来说，NR中的PUCCH和PDCCH信道采用不同的调制方式以适应不同的信道条件和不同的控制信息。

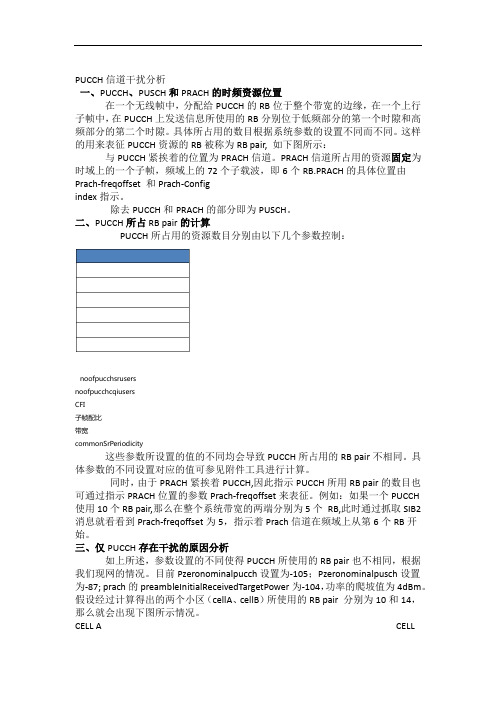

PUCCH信道干扰分析一、PUCCH、PUSCH和PRACH的时频资源位置在一个无线帧中，分配给PUCCH的RB位于整个带宽的边缘，在一个上行子帧中，在PUCCH上发送信息所使用的RB分别位于低频部分的第一个时隙和高频部分的第二个时隙。

具体所占用的数目根据系统参数的设置不同而不同。

这样的用来表征PUCCH资源的RB被称为RB pair, 如下图所示：与PUCCH紧挨着的位置为PRACH信道。

PRACH信道所占用的资源固定为时域上的一个子帧，频域上的72个子载波，即6个RB.PRACH的具体位置由Prach-freqoffset 和Prach-Configindex指示。

除去PUCCH和PRACH的部分即为PUSCH。

二、PUCCH所占RB pair的计算PUCCH所占用的资源数目分别由以下几个参数控制：noofpucchsrusersnoofpucchcqiusersCFI子帧配比带宽commonSrPeriodicity这些参数所设置的值的不同均会导致PUCCH所占用的RB pair不相同。

具体参数的不同设置对应的值可参见附件工具进行计算。

同时，由于PRACH紧挨着PUCCH,因此指示PUCCH所用RB pair的数目也可通过指示PRACH位置的参数Prach-freqoffset来表征。

例如：如果一个PUCCH使用10个RB pair,那么在整个系统带宽的两端分别为5个RB,此时通过抓取SIB2消息就看看到Prach-freqoffset为5，指示着Prach信道在频域上从第6个RB开始。

三、仅PUCCH存在干扰的原因分析如上所述，参数设置的不同使得PUCCH所使用的RB pair也不相同，根据我们现网的情况。

目前Pzeronominalpucch设置为-105；Pzeronominalpusch设置为-87; prach的preambleInitialReceivedTargetPower为-104，功率的爬坡值为4dBm。

PUCCH信道干扰分析一、PUCCH、PUSCH和PRACH的时频资源位置在一个无线帧中，分配给PUCCH的RB位于整个带宽的边缘，在一个上行子帧中，在PUCCH上发送信息所使用的RB分别位于低频部分的第一个时隙和高频部分的第二个时隙。

具体所占用的数目根据系统参数的设置不同而不同。

这样的用来表征PUCCH资源的RB被称为RB pair, 如下图所示：与PUCCH紧挨着的位置为PRACH信道。

PRACH信道所占用的资源固定为时域上的一个子帧，频域上的72个子载波，即6个RB.PRACH的具体位置由Prach-freqoffset 和Prach-Config index指示。

除去PUCCH和PRACH的部分即为PUSCH。

二、PUCCH所占RB pair的计算PUCCH所占用的资源数目分别由以下几个参数控制：这些参数所设置的值的不同均会导致PUCCH所占用的RB pair不相同。

具体参数的不同设置对应的值可参见附件工具进行计算。

PUCCH资源计算工具.xlsx同时，由于PRACH紧挨着PUCCH,因此指示PUCCH所用RB pair的数目也可通过指示PRACH位置的参数Prach-freqoffset来表征。

例如：如果一个PUCCH使用10个RB pair,那么在整个系统带宽的两端分别为5个 RB,此时通过抓取SIB2消息就看看到Prach-freqoffset 为5，指示着Prach信道在频域上从第6个RB开始。

三、仅PUCCH存在干扰的原因分析如上所述，参数设置的不同使得PUCCH所使用的RB pair也不相同，根据我们现网的情况。

目前Pzeronominalpucch设置为-105；Pzeronominalpusch设置为-87; prach的preambleInitialReceivedTargetPower为-104，功率的爬坡值为4dBm。

假设经过计算得出的两个小区（cellA、cellB）所使用的RB pair 分别为10和14，那么就会出现下图所示情况。

P U C C H信道干扰分析精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-PUCCH信道干扰分析一、PUCCH、PUSCH和PRACH的时频资源位置在一个无线帧中，分配给PUCCH的RB位于整个带宽的边缘，在一个上行子帧中，在PUCCH上发送信息所使用的RB分别位于低频部分的第一个时隙和高频部分的第二个时隙。

具体所占用的数目根据系统参数的设置不同而不同。

这样的用来表征PUCCH 资源的RB被称为RB pair, 如下图所示：与PUCCH紧挨着的位置为PRACH信道。

PRACH信道所占用的资源固定为时域上的一个子帧，频域上的72个子载波，即6个RB.PRACH的具体位置由Prach-freqoffset 和Prach-Config index指示。

除去PUCCH和PRACH的部分即为PUSCH。

二、PUCCH所占RB pair的计算PUCCHRB pair不相同。

具体参数的不同设置对应的值可参见附件工具进行计算。

同时，由于PRACH紧挨着PUCCH,因此指示PUCCH所用RB pair的数目也可通过指示PRACH位置的参数Prach-freqoffset来表征。

例如：如果一个PUCCH使用10个RB pair,那么在整个系统带宽的两端分别为5个 RB,此时通过抓取SIB2消息就看看到Prach-freqoffset为5，指示着Prach信道在频域上从第6个RB开始。

三、仅PUCCH存在干扰的原因分析如上所述，参数设置的不同使得PUCCH所使用的RB pair也不相同，根据我们现网的情况。

目前Pzeronominalpucch设置为-105；Pzeronominalpusch设置为-87; prach的preambleInitialReceivedTargetPower为-104，功率的爬坡值为4dBm。

假设经过计算得出的两个小区（cellA、cellB）所使用的RB pair 分别为10和14，那么就会出现下图所示情况。
