模具铸件设计规范及注意事项

压铸模具设计规范（A 版）2017 年 7 月 29 日发布2017 年 7 月 29 日实施编制：审批：01. 目录一：模芯1.1模芯尺寸1.1.1模芯边距尺寸机型（T）160T 280T400T 500T-630T800T 1250T1600T三面（mm）55 60 70 80 100 120 140料筒面(mm)60 65 80 90 110 130 160 1.1.2模芯底面厚度尺寸机型（T）160T 280T400T500T-630T800T 1250T 1600T定模芯（mm）50 55 60 65 70 80 85动模芯(mm) 55 60 70 80 85 100 105敞开式滑块（mm）55 60 70 80 85 100 105 1.2模芯定位设计1.2.1模芯四角精定位斜度：动定模配合处单边 5°，与模框干涉处也要做斜度，单边 1.5°。

侧面转角圆角在 R8 以上。

定位的平面要避空 0.1mm，所有 R 角都要避空。

总高度最少 8mm。

1.2.2模芯周围一圈定位的斜度也做成 5°，平面不避空。

插入附件1.3，模芯冷却系统设计1.3.1：冷却水应设于流道附近、水管之间距保持 40mm-60mm，单独的孤岛处（凸起的）、大面积凹坑的侧边,产品最后凝固的厚壁处；1.3.2：环形冷却水的螺纹接口为 ZG1/4，冷却水管ø8-ø10mm，距离侧壁为 15mm 左右，距离顶面为 20～30mm，距离顶杆孔或销子孔至少 5mm；1.3.3：环形冷却水管经过的地方有高出平面的凸台或圆柱时应当采用隔水片的方式进行冷却，每一个环形最多允许有 6 个隔水片，隔水片孔与成型部位的距离参照点冷却；1.3.4：点冷却的水管直径为ø15.3mm-23mm 螺纹接口一般为 ZG3/8，距离侧壁为 15mm 左右，产品特殊厚壁可做到 6mm 左右，距离顶面为 15～25mm。

小鸭模具铸件设计规范一、铸件的铸造精度※模具设计时必须考虑要铸件的铸造精度二、铸件的结构设计1>筋的厚度及间距筋的厚度及间隙应注意看与厂家签订的技术要求，一般筋厚不低于30mm；筋的间距（图中A、B尺寸）一般为筋厚（T）8~12倍。

压料圈的筋间距一般取10倍，压料板可以取12~14倍，模板外周加强筋的间距可取至14~18倍2>筋的布置尽量避免斜交差米字型筋▼非直角时加大圆角▼筋设置避免集中交叉(T 字型筋为首选▼筋厚尽量均匀▼铸造困难处、或埋死、或开孔实型贴角困难处，手指不能伸进处都可视为铸造性不佳▼不同宽的筋交叉时的注意事项▼3>铸造孔设计减重孔▼可能情况下，筋全部设减重孔，但是铸件强度不足时，应慎重对待。

窥视孔从侧面查看压料板等是否到底▼为测定间隙，在上、下模的压件器，导向腿处开40X60 的窥视孔▼连接功能铸造孔▼偏重心的铸空，当浇入铁水，实型气化后，砂芯会因偏重而变形，特别是铸空大、偏重心大时，必须在侧设置铸造孔与另一砂芯连接，以实现加强的功能。

废料滑道用铸孔，为方便安装滑道、清砂等▼安装零件用铸造孔▼安装冲孔凸模和斜楔滑块等用铸造孔排水孔▼模具清洗时，在模具不翻转的情况下保证清洗液流出，特别是带侧冲部件等；清除机械加工时的碎屑；漏水孔应该设计在立筋之间，应在铸造时铸出必须图纸说明，下凹的部件应设置一个以上装夹孔▼拉延凸模、压料板和侧冲滑块等铸件装夹用，设置于侧面最小100×40铸出孔或凹槽带型面的铸件如拉延凸模，在型面一侧应加工艺凸台H<3A 或3B 时，上下侧挖空；H＞3A 或3B 时，侧面挖空▼侧挖空尺寸▼注：A＜100 时，则B=A；200＜A＜100 时，则B=1.5A；A>200 时，B(最大)=3A 超过上述规定时，在上、下底面及侧筋上开孔，见下图▼三、铸件的空刀设计加工面的空刀一般取10mm，挡块部分可取5mm两加工面相交处的空刀槽，宽度最小30mm，深度最大20mm四、倒角设计原则上凸角取5 X45°，凹角取15X45°，有强度要求时也可取大于上述值；铸件起吊时钢丝绳经过的部分去R20以上。

压铸件结构设计规范压铸件结构设计压铸件结构设计是压铸工作的第一步。

设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。

1、压铸件零件设计的注意事项⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原则是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。

2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。

3)尽量消除铸件上深孔、深腔。

因为细小型芯易弯曲、折断，深腔处充填和排气不良。

4)设计的铸件要便于脱模、抽芯。

5）肉厚的均一性是必要的。

6）避免尖角。

7）注意拔模角度。

8）注意产品之公差标注。

9）太厚太薄皆不宜。

10）避免死角倒角(能少则少)。

压铸模具设计注意事项一、压铸简介压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。

压铸区别于其它铸造方法的主要特点是高压和高速。

①金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。

②金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导入型腔的线速度—内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。

压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。

所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。

下面简单介绍一下压铸有色金属的情况。

（2）、各类压铸合金推荐的浇铸温度合金种类铸件平均壁厚≤3mm 铸件平均壁厚>3mm 结构简单结构复杂结构简单结构复杂铝合金铝硅系 610-650℃ 640-680℃ 600-620℃ 610-650℃铝铜系 630-660℃ 660-700℃ 600-640℃ 630-660℃铝镁系 640-680℃ 660-700℃ 640-670℃ 650-690℃铝锌系 590-620℃ 620-660℃ 580-620℃ 600-650℃锌合金 420-440℃ 430-450℃ 400-420℃ 420-440℃镁合金 640-680℃ 660-700℃ 640-670℃ 650-690℃铜合金普通黄铜 910-930℃ 940-980℃ 900-930℃ 900-950℃硅黄铜 900-920℃ 930-970℃ 910-940℃ 910-940℃注：①浇铸温度一般以保温炉的金属液的温度来计量。

②锌合金的浇铸温度不能超过450℃，以免晶粒粗大。

二、压铸模压铸模是压铸生产三大要素之一，结构正确合理的模具是压铸生产能否顺利进行的先决条件，并在保证铸件质量方面（下机合格率）起着重要的作用。

压铸模设计制造规范压铸模设计制造规范这些标准在于给压铸模具设计者和制造者在模具设计和制造的过程中提供满足压铸标准的要求而必须控制的项目，有利于减少设计失误、提高模具制造的质量和效率。

在设计和制造的过程中任何有与本标准不符的项目必须得到技术主管或制造主管的同意。

本标准应随技术的不断改进、制造工艺的提高定期更新。

并注明版本号。

常规模具报价以此为基础，特殊情况另外注明。

一、总体要求：如采用H13电渣重熔钢材料必须按认可的上钢五厂的牌号供应，如采用其他的厂商或品牌，需得到的书面许可。

进口模芯材料需专营商供应。

按的压机尺寸设计外形，防止干涉。

（125T～1600T）（压机尺寸表正在编写过程中）或另见表单中。

吊装孔至少为M30深60的，顶部至少2个，大型模具动定模架上要各2个，需设于模具的重心上（每半模），以利于吊装时的安全。

动定模上方距分型线8 mm处设计宽15 mm深5 mm的脱模剂残液排出槽一直延伸到模架边缘。

（除非额外允许）如图所示：模具压夹槽，最小30 mm×30 mm（400T以下），40 mm×40 mm（400T以上），到型板高最小25 mm（400T以下），40 mm（400T以上）。

跨距大于150 mm时都应考虑加支撑柱。

支撑柱直径（或宽）不小于75 mm，尽可能靠近压射变形位。

减小变形，动模架支撑模芯的厚度至少为悬空位宽度的三分之一（大于50mm）。

安装防止飞水挡水板，一般设于前、后、上三侧。

分流锥和浇口套按的标准设计，400T以下为标准化浇口套，400T以上为整体压室。

下图为400T以下压铸机标准化浇口套：下图为500T以上压铸机标准化整体压室：二、压铸模设计制造流程：产品分析：对客户提供的产品图纸或样品进行分析，确认如下项目：精度等级、加工装配基准。

加工余量、分型位置、顶出位置、浇口位置等客户是否认可。

模具设计：2D模具结构设计和3D造型分模同时进行。

模具制造：按的模具制造标准实施。

压铸件设计规范目录铸圆脱铸缘压铸压铸内压铸压铸级压铸压铸一、壁厚1、压铸件的壁厚对铸件质量有很大的影响。

以铝合金为例，薄壁比厚壁具有更高的强度和良好的致密性。

因此，在保证铸件有足够的强度和刚性的条件下，应尽可能减少其壁厚，并保持壁厚均匀一致。

2、铸件壁太薄时，使金属熔接不好，影响铸件的强度，同时给成型带来困难；壁厚过大或严重不均匀则易产生缩瘪及裂纹。

厚壁压铸件，其壁中心层的晶粒粗大，易产生缩孔、缩松等缺陷，同样降低铸件的强度。

3、压铸件的壁厚一般以2.5～4mm为宜，同一压铸件内昀大壁厚与昀小壁厚之比不要大于3∶1，壁厚超过6mm的零件不宜采用压铸。

推荐值见表1。

我司的铝压铸件，按如下要求选取壁厚：散热齿一般取2.0～2.5mm，（自然散热）间距取10～12mm，（强迫风冷）间距取8～10mm.其余壁厚取4.5～5.0mm；螺纹孔为M3的PCB支撑柱，直径取6.5～7.5mm；接地螺纹孔处的壁厚取：M4 9.5～10.5mm， M5 10.5～11mm。

表1 压铸件的最小壁厚和正常壁厚二、铸造圆角和脱模斜度1、铸造圆角压铸件各部分相交应有圆角（分型面处除外），使金属填充时流动平稳，气体容易排出，并可避免因锐角而产生裂纹。

对于需要进行电镀和涂饰的压铸件，圆角可以均匀镀层，防止尖角处涂料堆积。

压铸件的圆角半径R一般不宜小于1mm，最小圆角半径为0.5 mm，见表2。

铸造圆角半径的计算见表3。

我司铝压铸件的圆角一般取R1.0mm，无配合处最小取R3.0mm（有外观要求的除外）。

表2 压铸件的最小圆角半径（mm）①、对锌合金铸件，K=1/4；对铝、镁合金铸件， K=1/2。

②、计算后的最小圆角应符合表2的要求。

表3 铸造圆角半径的计算（mm）2、脱模斜度设计压铸件时，就应在结构上留有脱模斜度，无脱模斜度时，在需要之处，必须有脱模的工艺斜度。

斜度的方向，必须与铸件的脱模方向一致。

推荐的脱模斜度见表4。

我司现采用的脱模斜度一般取前模1.5°，后模1.0°。

压铸件零件设计的注意事项压铸件零件设计的注意事项一、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；二、压铸件的设计原则是：a、正确选择压铸件的材料，b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

三、压铸件按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

压铸件零件设计的要求一、压铸件的形状结构要求：a、消除内部侧凹；b、避免或减少抽芯部位；c、避免型芯交叉；合理的压铸件结构不仅能简化压铸型的结构，降低制造成本，同时也改善铸件质量，二、铸件设计的壁厚要求：压铸件壁厚度（通常称壁厚）是压铸工艺中一个具有特殊意义的因素，壁厚与整个工艺规范有着密切关系，如填充时间的计算、内浇口速度的选择、凝固时间的计算、模具温度梯度的分析、压力（最终比压）的作用、留模时间的长短、铸件顶出温度的高低及操作效率；a、零件壁厚偏厚会使压铸件的力学性能明显下降，薄壁铸件致密性好，相对提高了铸件强度及耐压性；b、铸件壁厚不能太薄，太薄会造成铝液填充不良，成型困难，使铝合金熔接不好，铸件表面易产生冷隔等缺陷，并给压铸工艺带来困难；压铸件随壁厚的增加，其内部气孔、缩孔等缺陷增加，故在保证铸件有足够强度和刚度的前提下，应尽量减小铸件壁厚并保持截面的厚薄均匀一致，为了避免缩松等缺陷，对铸件的厚壁处应减厚（减料），增加筋；对于大面积的平板类厚壁铸件,设置筋以减少铸件壁厚；根据压铸件的表面积，铝合金压铸件的合理壁厚如下：压铸件表面积/mm2壁厚S/mm≤251.0～3.0＞25~1001.5～4.5＞100~4002.5～5.03.5～＞4006.0三、铸件设计筋的要求：筋的作用是壁厚改薄后，用以提高零件的强度和刚性，防止减少铸件收缩变形，以及避免工件从模具内顶出时发生变形，填充时用以作用辅助回路（金属流动的通路），压铸件筋的厚度应小于所在壁的厚度，一般取该处的厚度的2/3~3/4；四、铸件设计的圆角要求：压铸件上凡是壁与壁的连接，不论直角、锐角或钝角、盲孔和凹槽的根部，都应设计成圆角，只有当预计确定为分型面的部位上，才不采用圆角连接，其余部位一般必须为圆角，圆角不宜过大或过小，过小压铸件易产生裂纹，过大易产生疏松缩孔，压铸件圆角一般取：1/2壁厚≤R≤壁厚；圆角的作用是有助于金属的流动，减少涡流或湍流；避免零件上因有圆角的存在而产生应力集中而导致开裂；当零件要进行电镀或涂覆时，圆角可获得均匀镀层，防止尖角处沉积；可以延长压铸模的使用寿命，不致因模具型腔尖角的存在而导致崩角或开裂；五、压铸件设计的铸造斜度要求：斜度作用是减少铸件与模具型腔的摩擦，容易取出铸件；保证铸件表面不拉伤；延长压铸模使用寿命，铝合金压铸件一般最小铸造斜度如下：铝合金压铸件最小的铸造斜度外表面内型芯孔（单表面边）1°1°2°30′。

压铸件结构设计规范压铸件是一种常见的金属制品，它具有成本低、生产效率高以及复杂形状和良好的表面质量等优点。

在压铸件的结构设计中，需要遵循一定的规范和要求，以确保产品的质量和性能。

以下是压铸件结构设计的一些常见规范：1.材料选择：在压铸件结构设计中，需要选择适合的材料，以确保产品的强度和耐用性。

常用的铸造材料包括铝合金、镁合金和锌合金等。

在选择材料时，需要考虑产品的功能要求、工作环境和制造工艺等因素。

2.壁厚设计：在压铸件的结构设计中，需要合理确定壁厚。

过薄的壁厚容易导致产品变形和脆性，而过厚的壁厚会增加产品的重量和生产成本。

一般来说，压铸件的壁厚应根据材料的强度、铸造工艺和表面质量要求等因素进行合理计算和选择。

3.强化设计：在压铸件结构设计中，需要考虑强化结构，以增加产品的刚性和耐用性。

常用的强化结构包括加强肋、加强筋和加强板等。

强化结构可以提高产品的抗拉强度和抗扭强度，减少变形和裂纹的产生。

4.浇注系统设计：在压铸件的结构设计中，需要合理设计浇注系统，以确保熔融金属能够均匀地充满模腔，并排除气体和杂质。

浇注系统设计包括喷嘴和浇口的位置、大小和形状等因素。

合理的浇注系统设计可以提高产品的充型性能和表面质量。

5.模具设计：在压铸件结构设计中，需要合理设计模具，以确保产品的精度和一致性。

模具设计包括型腔结构、型芯结构和冷却系统等。

合理的模具设计可以减少缺陷和变形的产生，提高产品的尺寸精度和表面质量。

综上所述，压铸件的结构设计需要遵循一定的规范和要求，以确保产品的质量和性能。

这些规范包括材料选择、壁厚设计、强化设计、浇注系统设计和模具设计等。

通过合理设计和优化，可以提高产品的制造效率、降低成本，并满足不同应用领域的需求。

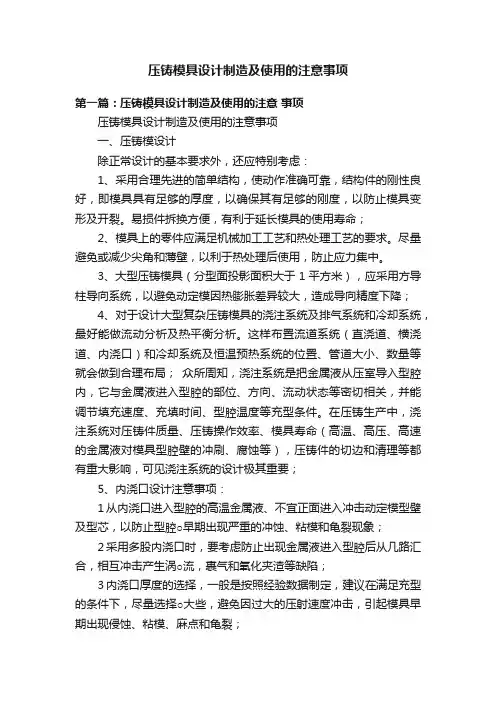

压铸模具设计制造及使用的注意事项第一篇：压铸模具设计制造及使用的注意事项压铸模具设计制造及使用的注意事项一、压铸模设计除正常设计的基本要求外，还应特别考虑：1、采用合理先进的简单结构，使动作准确可靠，结构件的刚性良好，即模具具有足够的厚度，以确保其有足够的刚度，以防止模具变形及开裂。

易损件拆换方便，有利于延长模具的使用寿命；2、模具上的零件应满足机械加工工艺和热处理工艺的要求。

尽量避免或减少尖角和薄壁，以利于热处理后使用，防止应力集中。

3、大型压铸模具（分型面投影面积大于1平方米），应采用方导柱导向系统，以避免动定模因热膨胀差异较大，造成导向精度下降；4、对于设计大型复杂压铸模具的浇注系统及排气系统和冷却系统，最好能做流动分析及热平衡分析。

这样布置流道系统（直浇道、横浇道、内浇口）和冷却系统及恒温预热系统的位置、管道大小、数量等就会做到合理布局；众所周知，浇注系统是把金属液从压室导入型腔内，它与金属液进入型腔的部位、方向、流动状态等密切相关，并能调节填充速度、充填时间、型腔温度等充型条件。

在压铸生产中，浇注系统对压铸件质量、压铸操作效率、模具寿命（高温、高压、高速的金属液对模具型腔壁的冲刷、腐蚀等），压铸件的切边和清理等都有重大影响，可见浇注系统的设计极其重要；5、内浇口设计注意事项：1从内浇口进入型腔的高温金属液、不宜正面进入冲击动定模型壁及型芯，以防止型腔○早期出现严重的冲蚀、粘模和龟裂现象；2采用多股内浇口时，要考虑防止出现金属液进入型腔后从几路汇合，相互冲击产生涡○流，裹气和氧化夹渣等缺陷；3内浇口厚度的选择，一般是按照经验数据制定，建议在满足充型的条件下，尽量选择○大些，避免因过大的压射速度冲击，引起模具早期出现侵蚀、粘模、麻点和龟裂；6、溢流槽和排气槽的设计：1溢流槽的作用是积聚首先进入型腔的冷污金属液和裹有气体的金属液，○以及调节模具多部分的温度，改善模具热平衡，有利于延长模具使用寿命。

熔模铸造的工艺设计要点及注意事项熔模铸造是一种常见的铸造工艺，它可以制造出形状复杂、尺寸精确的金属零件。

以下是熔模铸造的工艺设计要点及注意事项。

1. 材料选择：熔模铸造通常使用耐火材料制作模具，如陶瓷、石膏等。

要根据所需零件的材料选择合适的熔模材料，并确保其能够承受高温和金属液体的侵蚀。

2. 模具设计：模具的设计要考虑到零件的形状、尺寸和表面质量要求。

模具应具有足够的强度和刚度，以抵抗金属液体的压力和温度变化。

同时，还应考虑到材料浇注和铸造后的冷却收缩等因素，并合理设置浇口、排气口和浇筑系统。

3. 浇注温度控制：熔模铸造的关键是要控制好金属液体的浇注温度。

过高的温度会导致铸件表面粗糙，过低的温度则会引起金属流动的困难。

因此，在铸造前，需要对金属液体进行合适的预热和测温，确保温度控制在合适的范围内。

4. 熔模烧结：熔模铸造的首要步骤是烧结模具。

烧结过程需要控制好温度和时间，以保证模具能够具备足够的强度和耐火性。

烧结后，还需要进行模具的表面修整和涂料处理，以提高模具的表面质量和涂层的粘附力。

5. 金属液体的浇注：对金属液体进行浇注时，需要注意浇注速度和浇注方式。

过快的浇注速度会引起金属液体剧烈冲击模具，容易导致模具破裂或产生气孔和夹杂物。

而过慢的浇注速度则会导致金属液体凝固不完全。

此外，还需注意金属液体的均匀浇注，避免产生冷隔。

6. 冷却和晾热处理：在铸造完成后，需要对铸件进行冷却和晾热处理。

冷却过程应缓慢进行，以防止因温度变化引起的热应力和变形。

晾热处理有助于提高铸件的机械性能和组织均匀性。

总之，熔模铸造的工艺设计要点及注意事项包括材料选择、模具设计、浇注温度控制、熔模烧结、金属液体的浇注和冷却晾热处理等。

合理的工艺设计能够确保铸件的质量和精度，提高生产效率和产品品质。

继续写：7. 模具温度控制：熔模铸造中，模具温度的控制是非常重要的。

模具的温度过高会导致模具磨损加剧，模具寿命减少，并且可能引起铸件的气孔和缺陷。
