下载文档原格式
聚酰胺-胺聚合物（PAMAM）的合成及性质钱飞;钱福强;张宝忠【摘要】聚酰胺-胺聚合物是一类主链上含有交替排列的酰胺和胺基的聚合物,这类聚合物合成条件温和,易于修饰和衍生化,结构丰富多样,具有特殊的物理化学性质,是一类在材料、医药领域具有良好应用前景的聚合物。
本文介绍了聚酰胺-胺聚合物的分类,以及各类的合成方法、结构特点及基本性质。
【期刊名称】《科技风》【年(卷),期】2012(000)003【总页数】3页(P92-93,123)【关键词】聚酰胺-胺聚合物;线性;超支化;树枝形【作者】钱飞;钱福强;张宝忠【作者单位】不详;不详;不详【正文语种】中文【中图分类】O623.624聚酰胺-胺Poly（am idoam ine）（PAMAM）是一类在大分子主链上规则交错排列着酰胺基与叔胺基的聚合物。
大部分聚酰胺-胺聚合物是水溶的，至少是水溶胀性的，其水溶液为中等强度的碱。
聚酰胺-胺的叔胺基团可以质子化，氨基或酰胺基可与金属离子结合，链末端的氨基可以通过官能基团的接枝、嵌段、修饰等手段实现功能化。
聚酰胺-胺聚合物根据其链段结构可分为线性、超支化和树枝形三类。
合成线性聚酰胺-胺聚合物的方法主要有两种：1）一元伯胺或二元仲胺与双丙烯酰氯的加成反应；2）在特殊条件下，即在极稀的浓度和低温下，二元伯胺与双丙烯酰氯的加聚反应。
图1示出了线性聚酰胺-胺聚合物的合成路线。
由于这两种方法得到的聚酰胺-胺聚合物在主链上只含有二级胺基而无三级胺基，从而限制了它的结构多样性。
链段上含有胺基种类不同，聚酰胺-胺聚合物的物化性质不同，对其在材料科学和生物医学等领域的应用，起着相当不同的作用。
因此，人们主张合成主链上同时含有二级和三级胺基结构的聚酰胺-胺聚合物，以拓展其应用。
理论上，在多官能团单体的聚合时，当单体的转化率超过凝胶点时就会产生凝胶。
然而，当多官能团单体的官能团是非等活性时，情况就变得复杂一些，可得到新的结构和性质的聚合物，因此利用合适的方法由A2+B3（A和B分别代表有不同结构的官能团，下标为数量，“+”号表示同时用两种不同的单体，下文含义相同，参见图2。

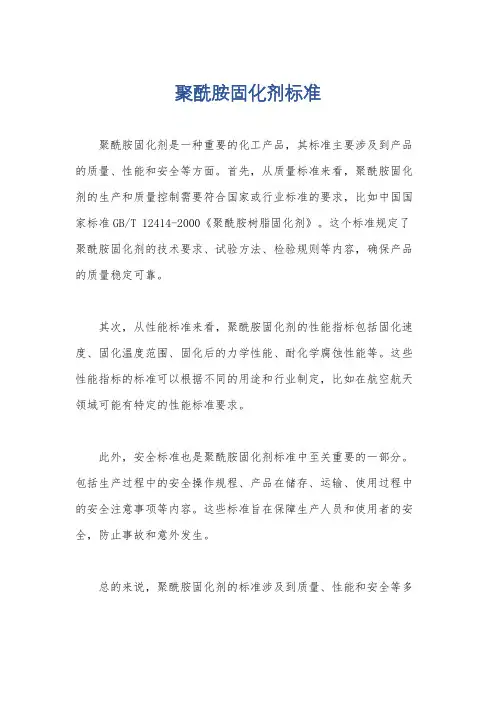

聚酰胺固化剂标准
聚酰胺固化剂是一种重要的化工产品，其标准主要涉及到产品的质量、性能和安全等方面。
首先，从质量标准来看，聚酰胺固化剂的生产和质量控制需要符合国家或行业标准的要求，比如中国国家标准GB/T 12414-2000《聚酰胺树脂固化剂》。
这个标准规定了聚酰胺固化剂的技术要求、试验方法、检验规则等内容，确保产品的质量稳定可靠。
其次，从性能标准来看，聚酰胺固化剂的性能指标包括固化速度、固化温度范围、固化后的力学性能、耐化学腐蚀性能等。
这些性能指标的标准可以根据不同的用途和行业制定，比如在航空航天领域可能有特定的性能标准要求。
此外，安全标准也是聚酰胺固化剂标准中至关重要的一部分。
包括生产过程中的安全操作规程、产品在储存、运输、使用过程中的安全注意事项等内容。
这些标准旨在保障生产人员和使用者的安全，防止事故和意外发生。
总的来说，聚酰胺固化剂的标准涉及到质量、性能和安全等多
个方面，制定和执行这些标准对于保障产品质量、促进行业健康发展具有重要意义。

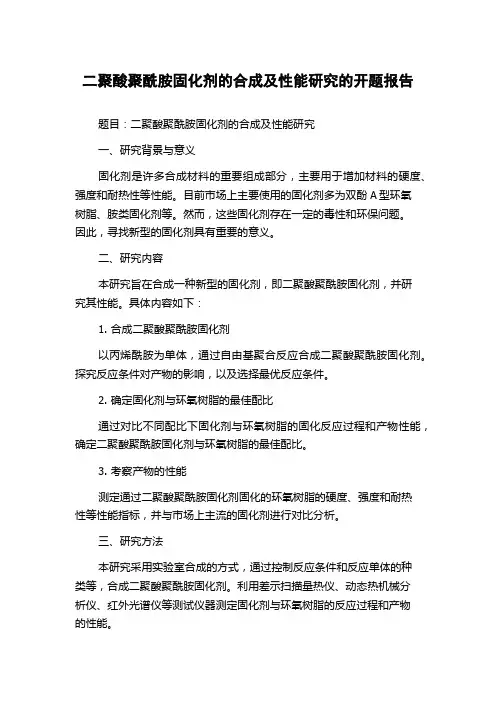

二聚酸聚酰胺固化剂的合成及性能研究的开题报告题目：二聚酸聚酰胺固化剂的合成及性能研究一、研究背景与意义固化剂是许多合成材料的重要组成部分，主要用于增加材料的硬度、强度和耐热性等性能。
目前市场上主要使用的固化剂多为双酚A型环氧树脂、胺类固化剂等。
然而，这些固化剂存在一定的毒性和环保问题。
因此，寻找新型的固化剂具有重要的意义。
二、研究内容本研究旨在合成一种新型的固化剂，即二聚酸聚酰胺固化剂，并研究其性能。
具体内容如下：1. 合成二聚酸聚酰胺固化剂以丙烯酰胺为单体，通过自由基聚合反应合成二聚酸聚酰胺固化剂。
探究反应条件对产物的影响，以及选择最优反应条件。
2. 确定固化剂与环氧树脂的最佳配比通过对比不同配比下固化剂与环氧树脂的固化反应过程和产物性能，确定二聚酸聚酰胺固化剂与环氧树脂的最佳配比。
3. 考察产物的性能测定通过二聚酸聚酰胺固化剂固化的环氧树脂的硬度、强度和耐热性等性能指标，并与市场上主流的固化剂进行对比分析。
三、研究方法本研究采用实验室合成的方式，通过控制反应条件和反应单体的种类等，合成二聚酸聚酰胺固化剂。
利用差示扫描量热仪、动态热机械分析仪、红外光谱仪等测试仪器测定固化剂与环氧树脂的反应过程和产物的性能。
四、预期结果本研究将合成一种新型环保型的固化剂，并对其进行性能测试。
预期结果包括：1. 合成二聚酸聚酰胺固化剂，并确定其最佳反应条件。
2. 确定二聚酸聚酰胺固化剂和环氧树脂的最优配比。
3. 测定通过固化剂固化的环氧树脂的性能指标，并与市场上主流的固化剂进行对比分析。
五、研究意义本研究将合成一种新型环保型的固化剂，并对其进行性能测试。
相比于传统的固化剂，该固化剂具有毒性小、环保、高效等特点，因此具有重要的应用前景。
同时，本研究对于推动新型固化剂的研究和应用具有积极意义。
快速固化环氧胶用聚酰胺固化剂的合成及性能刘大娟;肖建伟;李桢林;张雪平;陈伟;李静;范和平【摘要】采用熔融缩聚法合成新型聚酰胺,以二乙烯三胺、三乙烯四胺、二酸为原料制备聚酰胺,并对聚合产物结构进行了红外表征.讨论了反应温度、反应时间、原料配比对产物性能的影响,研究环氧树脂固化剂的最佳制备工艺,最后将文章合成的聚酰胺固化剂与二氨基二苯砜配制成复合固化剂.重点讨论复合固化剂的最佳配比及使用复合固化剂制备胶粘剂时,其最佳固化剂配比,通过实验方法确定胶膜在(150-170)℃下,10min内可完全固化.结果表明：当酸胺的物质量的配比为1：2时,酰胺化反应在180℃反应2h,所得固化剂的性能最好；复合固化剂4,4’一二氨基二苯砜(DDS)：聚酰胺(PA)最佳配比为1：5时,环氧树脂与复合固化剂的质量比为10：1时,制备的环氧快速固化包封膜在(150-170)℃下,10min固化条件下,剥离强度为1.35N/mm,性能优良.制备的快速固化环氧包封膜固化速度快,综合性能良好,具有较高的剥离强度、合适的溢胶量、良好的耐焊性和耐酸碱性能,满足FPC生产的要求.%Terephthalic acid,diethylenetriamine,triethylenetetramine were used as materials to prepare Polyamide through melt polycondensation in this paper. Their structures were studied with FTIR, and the effect of reaction temperature, reaction time, the ratio of raw material on the product performance have been discussed and the best routing of epoxy resin curing agent was also studied. finally, the synthesis of polyamide curing agent with diamino diphenyl sulfone were prepared composite curing agent. The results indicated that when the molal weight ratio of adipicacid terephthalic acid to was 1:2.0,amidation reaction lasted for 2 hours under 180℃, and the curing agent Composite curing agent of thebest mixed mass ratio was1:5, the best mixed mass ratio of the Composite curing agent to epoxy resin was 1:10,the fast curing epoxy cover-layer was c ured in150~170℃/10 min, the PS was 1.38N/mm,The preparation of epoxy fast curing cover-layer curing speed, good comprehensive performance, can meet the production requirements of FCCL.【期刊名称】《印制电路信息》【年(卷),期】2013(000)004【总页数】4页(P54-57)【关键词】聚酰胺;包封膜;快速固化【作者】刘大娟;肖建伟;李桢林;张雪平;陈伟;李静;范和平【作者单位】江汉大学，湖北武汉 430074;江汉大学，湖北武汉 430074;华烁科技股份有限公司，湖北武汉 430074;华烁科技股份有限公司，湖北武汉 430074;华烁科技股份有限公司，湖北武汉 430074;华烁科技股份有限公司，湖北武汉430074;华烁科技股份有限公司，湖北武汉 430074【正文语种】中文【中图分类】TN41随着通讯产业和微电子的迅猛发展，挠性印制电路（FPC）也得到快速发展，在手机、笔记本、数码相机、液晶电视等领域得到日益广泛的应用。
二聚酸聚酰胺固化剂配方设计与工艺技术环氧树脂要与固化剂交联反应生成体形网状结构后才显示优异的性能，具有实际应用价值，因此，固化剂是环氧树脂不可缺少的匹配组分。
固化剂的种类繁多，由于其对树脂固化物性质的影响很大，需要根据用途对树脂固化物性能的要求来加以选择。
在众多固化剂中，二聚酸聚酰胺树脂固化剂具有优异的综合性能。
二聚酸型活性聚酰胺树脂是以二聚植物油酸和脂肪胺缩聚而成的低分子聚酰胺树脂。
活性聚酰胺树脂，在性质上和固态的非活性聚酰胺树脂相似，它是过量胺反应的产物，一般在常温下是液体，和醇类的相溶性极好。
因为分子中含有反应性的仲胺基，能与多种官能团键结合,是优良的环氧树脂增韧固化剂。
低分子聚酰胺具有柔性脂肪酸和活性胺基，与环氧树脂的固化物韧性良好。
聚酰胺树脂的加入量可调幅度大，相对称量准确度要求不很严格。
与环氧树脂混合后固化反应缓和，有较长的可使用时间。
活性聚酰胺固化剂属实际无毒品，用聚酰胺树脂固化的环氧树脂无毒，可在食品工业上应用。
二聚酸型活性聚酰胺树脂在工业应用中，主要是将其与环氧树脂或酚醛树脂反应，即用作这些树脂的固化剂，制备表面涂料、胶粘剂、密封剂、灌装材料等，被广泛应用于汽车，集装箱，船舶等行业。
聚酰胺树脂固化剂是高端环氧树脂的必须原料，随着中国经济的转型，逐步向消费型经济迈进，国内对高端的表面处理需求将快速成长，而高端的环氧树脂固化剂将很快进入超快速成长期，二聚酸型活性聚酰胺树脂的应用前景越来越好。
一,二聚酸型聚酰胺固化剂配方设计技术：1,1计算公式X=（YxA+56100）xCxW/(ZxA-YxW)式中：W------配方总酸的总重量gA-----酸的克当量gY------液体聚酰胺的设计胺值mgKOH/gZ-----原料有机胺的胺值mgKOH/g56100-----KOH的毫克当量数X-----有机胺的总重量C-----校正糸数1,1,1校正糸数C=(N+2)/(N+1)N为-CH2CH2-的数减1(乙二胺)C=2,(二乙烯三胺)C=1.5,(三乙烯四胺)C=4/3=1.33(四乙烯五胺)C=5/4=1.25,(五乙烯六胺)C=6/5=1.21,2计算实例：设定配料加入的酸为二聚酸，油酸，总重量为100g，其中油酸当量为282，加入的胺三乙烯四胺，其胺值为1443mgKOH/g，生产不同型号液体聚酰胺树脂固化剂所需的三乙烯四胺的量为：100号X=28(g/100g)200号X=38(g/100g)250号X=43(g/100g) 300号X=49(g/100g)350号X=54(g/100g)400号X=59(g/100g) 1,3标准胺值：乙二胺EDA1855,二乙烯三胺DETA1626三乙烯四胺TETA1443,四乙烯五胺TEPA1343五乙烯六胺PEHA1284,多乙烯多胺AEEA1070哌嗪AEP1293,E-1001257mgKOH/g1,4活泼氢当量设计:1.4.1活泼氢当量=胺当量x胺加成物的氮原子数/胺加成物的氢原子数。

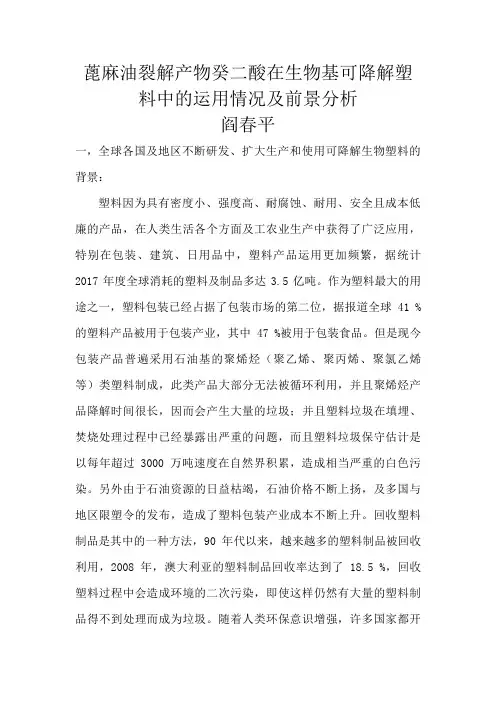

蓖麻油裂解产物癸二酸在生物基可降解塑料中的运用情况及前景分析阎春平一，全球各国及地区不断研发、扩大生产和使用可降解生物塑料的背景：塑料因为具有密度小、强度高、耐腐蚀、耐用、安全且成本低廉的产品，在人类生活各个方面及工农业生产中获得了广泛应用，特别在包装、建筑、日用品中，塑料产品运用更加频繁，据统计2017年度全球消耗的塑料及制品多达3.5亿吨。
作为塑料最大的用途之一，塑料包装已经占据了包装市场的第二位，据报道全球 41 %的塑料产品被用于包装产业，其中 47 %被用于包装食品。
但是现今包装产品普遍采用石油基的聚烯烃（聚乙烯、聚丙烯、聚氯乙烯等）类塑料制成，此类产品大部分无法被循环利用，并且聚烯烃产品降解时间很长，因而会产生大量的垃圾；并且塑料垃圾在填埋、焚烧处理过程中已经暴露出严重的问题，而且塑料垃圾保守估计是以每年超过3000万吨速度在自然界积累，造成相当严重的白色污染。
另外由于石油资源的日益枯竭，石油价格不断上扬，及多国与地区限塑令的发布，造成了塑料包装产业成本不断上升。
回收塑料制品是其中的一种方法，90 年代以来，越来越多的塑料制品被回收利用，2008年，澳大利亚的塑料制品回收率达到了 18.5 %，回收塑料过程中会造成环境的二次污染，即使这样仍然有大量的塑料制品得不到处理而成为垃圾。
随着人类环保意识增强，许多国家都开始关注可降解塑料的研究和开发，因此人们正迫切寻找的一种能在短期内完全降解、可替代石油基的塑料包装产品。
目前可降解塑料分为三种：光降解塑料、生物降解塑料、光-生物降解塑料。
其中，生物降解高分子材料是一种对环境友好的、可持续性的塑料，环保、低耗、可降解等优点使其在降解塑料领域占据了主导地位，据统计生物可降解塑料使用量仅为全球塑料生产量的1%，所以未来发展的前景非常广阔。
二，可降解生物塑料情况：生物降解塑料是指在自然条件下，通过自然界的某些微生物如真菌、细菌和藻类等作用而引发降解的塑料。
聚酰胺固化剂的合成
聚酰胺固化剂是一种可以使聚酰胺树脂固化的化合物。
其合成方法主要有以下几种：
1. 聚酰胺/胺反应法：将聚酰胺和胺反应得到聚酰胺固化剂。
例如，将聚酰胺树脂与聚乙二胺反应，生成聚酰胺固化剂。
2. 聚酰胺/酸反应法：将聚酰胺和酸反应得到聚酰胺固化剂。
例如，将聚酰胺树脂与醋酸反应，生成聚酰胺固化剂。
3. 环化反应法：将聚酰胺分子中的两个末端官能团进行环化反应，形成环状结构的聚酰胺固化剂。
常采用的环化反应剂有酰氯类化合物、炔烃类化合物等。
4. 其他方法：聚酰胺固化剂的合成还可以通过其他方法进行，如酸碱中和反应、氧化反应等。
需要注意的是，不同的聚酰胺树脂具有不同的固化剂合成方法，具体的合成方法需要根据树脂的种类和性质进行选择。
同时，合成过程中还需要考虑反应条件、反应物质的选择、反应时间等因素。

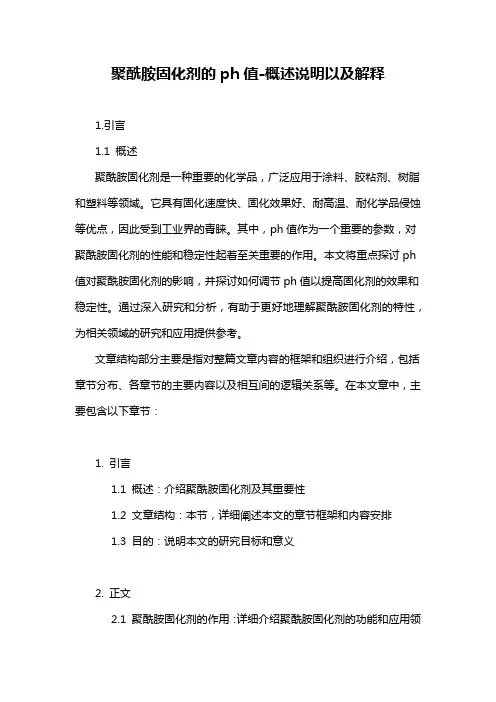

聚酰胺固化剂的ph值-概述说明以及解释1.引言1.1 概述聚酰胺固化剂是一种重要的化学品，广泛应用于涂料、胶粘剂、树脂和塑料等领域。
它具有固化速度快、固化效果好、耐高温、耐化学品侵蚀等优点，因此受到工业界的青睐。
其中，ph值作为一个重要的参数，对聚酰胺固化剂的性能和稳定性起着至关重要的作用。
本文将重点探讨ph 值对聚酰胺固化剂的影响，并探讨如何调节ph值以提高固化剂的效果和稳定性。
通过深入研究和分析，有助于更好地理解聚酰胺固化剂的特性，为相关领域的研究和应用提供参考。
文章结构部分主要是指对整篇文章内容的框架和组织进行介绍，包括章节分布、各章节的主要内容以及相互间的逻辑关系等。
在本文章中，主要包含以下章节：1. 引言1.1 概述：介绍聚酰胺固化剂及其重要性1.2 文章结构：本节，详细阐述本文的章节框架和内容安排1.3 目的：说明本文的研究目标和意义2. 正文2.1 聚酰胺固化剂的作用：详细介绍聚酰胺固化剂的功能和应用领域2.2 ph值对聚酰胺固化剂的影响：探讨ph值对聚酰胺固化剂性能的影响及机理2.3 ph值的调节方法：介绍调节ph值的各种方法和技术3. 结论3.1 总结：对本文的研究内容和结论进行总结3.2 展望：展望聚酰胺固化剂研究的未来发展方向3.3 结论：对文章的研究结果和结论进行总结和反思文章结构部分的主要作用是引导读者对整篇文章的内容有一个整体性的把握，同时也为后续章节的阅读提供了清晰的指引。
1.3 目的：本文旨在探讨聚酰胺固化剂的ph值对固化效果的影响，深入分析ph 值对聚酰胺固化反应速率、固化时间以及最终产品性能等方面的影响机理。
通过对ph值的调节方法进行研究和总结，为优化固化剂的使用提供理论依据和实用指导，提高聚酰胺固化剂在工业生产中的应用效率和产品品质。
希望本文的研究成果能够为相关领域的研究工作提供有益的参考和启发，推动聚酰胺固化剂的研究与应用取得新的突破。
2.正文2.1 聚酰胺固化剂的作用聚酰胺固化剂是一种广泛应用于工业领域的化学品，主要用于改善聚酰胺树脂的性能和固化速度。
