pa聚酰胺

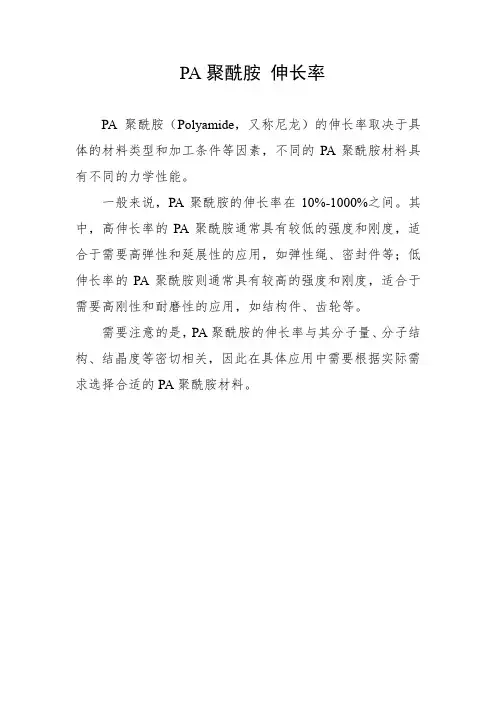

PA聚酰胺伸长率
PA聚酰胺（Polyamide，又称尼龙）的伸长率取决于具体的材料类型和加工条件等因素，不同的PA聚酰胺材料具有不同的力学性能。

一般来说，PA聚酰胺的伸长率在10%-1000%之间。

其中，高伸长率的PA聚酰胺通常具有较低的强度和刚度，适合于需要高弹性和延展性的应用，如弹性绳、密封件等；低伸长率的PA聚酰胺则通常具有较高的强度和刚度，适合于需要高刚性和耐磨性的应用，如结构件、齿轮等。

需要注意的是，PA聚酰胺的伸长率与其分子量、分子结构、结晶度等密切相关，因此在具体应用中需要根据实际需求选择合适的PA聚酰胺材料。

尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。

此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。

温度一旦达到就出现流动。

PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。

以PA6、PA66、PA610、PA11、PA12最为常用。

尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。

作为工程塑料的尼龙分子量一般为1.5-3万。

它们的密度均稍大于1，密度：1.14-1.15g／cm3。

拉伸强度：＞60.0Mpa。

伸长率：＞30%。

弯曲强度：90.0Mpa。

缺口冲击强度：(KJ／m2)＞5。

尼龙的收缩率为1%~2%。

需注意成型后吸湿的尺寸变化。

吸水率100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。

熔点：215-225℃。

合适壁厚2-3.5mm。

PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特别的润滑效果，可在PA中加入硫化物。

PA性能的主要优点有：1.机械强度高，韧性好，有较高的抗拉、抗压强度。

比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。

抗拉强度接近于屈服强度，比ABS高一倍多。

对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。

2.耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。

常见的自动扶梯扶手、新型的自行车塑料轮圈等周期性疲劳作用极明显的场合经常应用PA。

聚酰胺(PA，俗称尼龙)聚酰胺(PA，俗称尼龙)是美国DuPont公司最先开发用于纤维的树脂，于1939年实现工业化。

20世纪50年代开始开发和生产注塑制品，以取代金属满足下游工业制品轻量化、降低成本的要求。

PA具有良好的综合性能，包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性，且摩擦系数低，有一定的阻燃性，易于加工，适于用玻璃纤维和其它填料填充增强改性，提高性能和扩大应用范围。

PA的品种繁多，有PA6、PA66、PAll、PAl2、PA46、PA610、PA612、PAl010等，以及近几年开发的半芳香族尼龙PA6T和特种尼龙等很多新品种。

世界PA工程塑料的生产和需求1.PA工程塑料概况PA是历史悠久、用途广泛的通用工程塑料，2000年世界工程塑料市场分配为PA35％、PC32％、POM11％、PBT1O％、PPO3％、PET2％、UHMWPE2％，高性能工程塑料(PPS、LCP、PEEK、PEI、PESU、PVDF、其它含氟塑料等)2％。

由于PC 市场需求增长快，其市场占有份额已已经超过PA。

从性能和价格综合考虑，PA6和PA66的市场用量仍占PA总量的90％左右，居主导地位，2001年世界PA66的消费量为74万吨，略高于PA6的68万吨。

欧洲消费结构为PA6占50％，PA66占40％，PAll、PAl2和其它均聚、共聚PA占10％，美国PA66用量超过其它品种，日本则PA6消费居首位，为52％，PA66占38％，PAll和PAl2占5％，PA46和半芳香族PA占5％。

PA工程塑料以注射成型为主，注塑制品占PA制品的90％左右，PA6与PA66的成型加工工艺不尽相同，PA66基本都采用注塑加工，占95％，挤出成型仅占5％；PA6的注塑制品占70％，挤出成型占30％。

近10年，世界的PA消费量以年均7．5％左右的速度递增，而工程塑料用PA树脂的年均增长率约为8．5％，利用填料、增强剂、弹性体、其它树脂或添加剂对其改性，使PA工程塑料工业充满活力。

一、实验目的1. 理解聚酰胺的基本性质和制备方法。

2. 掌握聚酰胺的溶解性、结晶性和力学性能等特性。

3. 学习聚酰胺在不同溶剂中的溶解度变化及其影响因素。

二、实验原理聚酰胺（Polyamide，简称PA）是一类由酰胺键连接的聚合物，具有优良的力学性能、耐热性、耐磨性、自润滑性和生物相容性等特点。

聚酰胺的制备方法主要有熔融缩聚和溶液缩聚两种。

熔融缩聚法：将己内酰胺或己二酸与二元胺或三元胺混合，在高温、高压和催化剂的作用下，通过酰胺键的形成和缩合反应，得到聚酰胺。

溶液缩聚法：将己内酰胺或己二酸与二元胺或三元胺混合，在溶剂（如二甲基甲酰胺、二甲基亚砜等）中，通过酰胺键的形成和缩合反应，得到聚酰胺溶液，然后通过蒸发溶剂、冷却结晶等步骤得到聚酰胺。

三、实验材料与仪器1. 实验材料：- 己内酰胺或己二酸- 二元胺或三元胺- 催化剂（如三乙胺、对甲苯磺酸等）- 溶剂（如二甲基甲酰胺、二甲基亚砜等）- 聚酰胺样品2. 实验仪器：- 高温高压反应釜- 蒸发皿- 冷却结晶器- 红外光谱仪- 傅里叶变换红外光谱仪（FTIR）- 拉伸试验机- 显微镜四、实验步骤1. 熔融缩聚法（1）将己内酰胺或己二酸与二元胺或三元胺混合，加入催化剂，放入高温高压反应釜中。

（2）升温至反应温度（通常为250-300℃），反应一定时间。

（3）反应结束后，将反应物冷却至室温，倒入蒸发皿中，蒸发溶剂。

（4）冷却结晶，得到聚酰胺样品。

2. 溶液缩聚法（1）将己内酰胺或己二酸与二元胺或三元胺混合，加入溶剂，搅拌均匀。

（2）加入催化剂，搅拌均匀。

（3）在恒温条件下，反应一定时间。

（4）反应结束后，将反应物过滤，去除未反应的单体和催化剂。

（5）将滤液倒入蒸发皿中，蒸发溶剂。

（6）冷却结晶，得到聚酰胺样品。

五、实验结果与分析1. 聚酰胺的红外光谱分析通过红外光谱分析，可以确定聚酰胺的结构特征。

在聚酰胺的红外光谱中，可以观察到以下特征峰：- 3300-3400 cm^-1：N-H伸缩振动峰；- 1650-1750 cm^-1：C=O伸缩振动峰；- 1530-1630 cm^-1：C-N伸缩振动峰；- 1100-1300 cm^-1：C-O伸缩振动峰。

pa是什么材料
PA是什么材料。

PA是聚酰胺的缩写，是一种热塑性塑料，也是一种常见的工程塑料。

它具有
优异的性能，被广泛应用于汽车制造、电子电器、机械设备、化工等领域。

PA材
料具有优异的耐磨性、耐腐蚀性、耐高温性和机械强度，因此备受青睐。

首先，PA材料具有优异的耐磨性。

在工程领域中，耐磨性是一个非常重要的
性能指标，特别是在摩擦和磨损比较严重的场合。

PA材料因其分子结构的特殊性，使其具有良好的耐磨性，能够在一定程度上减少磨损和摩擦，提高零部件的使用寿命。

其次，PA材料具有良好的耐腐蚀性。

在化工领域中，材料的耐腐蚀性是至关
重要的。

PA材料由于其分子链结构的紧密性，使其具有较好的耐腐蚀性，能够在
酸碱环境中保持稳定的性能，不易受到腐蚀，因此在化工设备的制造中得到广泛应用。

再次，PA材料具有优异的耐高温性。

在高温环境下，一些塑料材料容易软化
甚至熔化，而PA材料由于其分子链的稳定性，使其具有良好的耐高温性，能够在
较高温度下保持稳定的性能，因此在汽车引擎部件、电子电器等领域得到广泛应用。

最后，PA材料具有良好的机械强度。

在机械设备制造领域，材料的机械强度
是至关重要的。

PA材料由于其分子链结构的特殊性，使其具有较高的机械强度，
能够承受较大的拉伸、压缩和弯曲力，因此在机械设备制造领域得到广泛应用。

总之，PA材料具有优异的性能，包括耐磨性、耐腐蚀性、耐高温性和机械强度，因此在工程领域得到广泛应用。

随着科技的不断进步，相信PA材料的应用领
域会越来越广泛，为各行各业的发展提供更多可能性。

聚酰胺是大分子主链重复单元中含有酰胺基团的高聚物的总称，具有强韧、耐磨、自润滑、使用温度范围宽等特点，相关的粘度测量就涉及到它，被广泛运用到工业生产中。

下面，为了帮助大家深入了解，我们就来简单介绍一下其具体的性能和工艺特点吧。

1、聚酰胺PA的性能PA也是结晶型塑料，俗称尼龙，密度为1.13g/cm3左右，品种很多，应用于注塑加工的常有尼龙6、尼龙1010、尼龙610等。

尼龙具有机械强度高、韧性好、耐疲劳、表面光滑、有自润滑性，摩擦系数小、耐磨、耐热(100℃内可长期使用)、耐腐蚀、制件重量轻、易染色、易成型等优点。

PA的缺点是:极易吸水、注塑条件要求苛刻，尺寸稳定性较差；因其比热大，产品脱模时很烫。

PA66是PA系列中机械强度最高、应用最广的品种，因其结晶度高，故其刚性、耐热性都较高。

2、聚酰胺PA的工艺特点因PA极易吸湿，加工前一定要进行干燥(最好使用真空抽湿干燥器)，含水量应控制在0.25%以下，原料干燥得越好，制品表面光泽性就越高，否则比较粗糙；但是干燥不宜太充分，含水分要保证在0.15%左右。

PA不会随受热温度的升高而逐渐软化，熔点很明显，温度一旦达到熔点就出现流动(与PS、PE、PP等料不同)；尼龙料的流变特性是其粘度对剪切速率不敏感。

PA的粘度远比其它热塑性塑料低，且其熔化温度范围较窄(仅5℃左右)。

PA 流动性，容易充模成型，也易走披锋。

喷嘴易出现“流涎”现象，最好用弹弓针阀式喷嘴，否则抽胶量需大一点.PA熔点高，凝固点也高，熔料在模具内随时会因温度降低到熔点以下而凝固，妨碍充模成型的完成，易出现堵嘴或堵浇口现象。

所以，采用高速注射(薄壁或长流程制件尤其这样)，保压时间要短，尼龙模具要有充分的排气措施。

PA熔融状态时热稳定性较差，易降解；料筒温度不宜超过300℃，熔料在料筒内加热时间不宜超过30分钟.PA对模温要求很高，可利用模温的高低来控制其结晶性，以获得所需的性能。

PA注塑时模温在50～90℃之间较好，PA6加工温度在230～250℃为宜，PA66加工温度为260～290℃；PA制品有时需要进行“调湿处理”，以提高其韧性及尺寸稳定性。

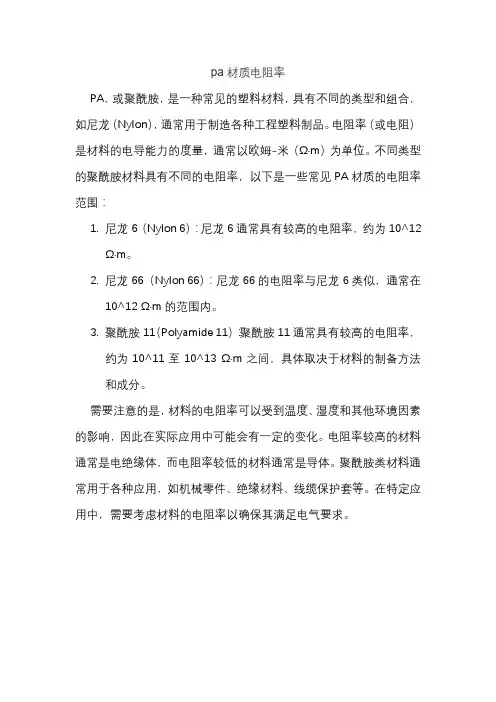

pa材质电阻率
PA，或聚酰胺，是一种常见的塑料材料，具有不同的类型和组合，如尼龙（Nylon），通常用于制造各种工程塑料制品。

电阻率（或电阻）是材料的电导能力的度量，通常以欧姆-米（Ω·m）为单位。

不同类型的聚酰胺材料具有不同的电阻率，以下是一些常见PA材质的电阻率范围：
1.尼龙6（Nylon 6）：尼龙6通常具有较高的电阻率，约为10^12
Ω·m。

2.尼龙66（Nylon 66）：尼龙66的电阻率与尼龙6类似，通常在
10^12 Ω·m的范围内。

3.聚酰胺11（Polyamide 11）：聚酰胺11通常具有较高的电阻率，
约为10^11至10^13 Ω·m之间，具体取决于材料的制备方法和成分。

需要注意的是，材料的电阻率可以受到温度、湿度和其他环境因素的影响，因此在实际应用中可能会有一定的变化。

电阻率较高的材料通常是电绝缘体，而电阻率较低的材料通常是导体。

聚酰胺类材料通常用于各种应用，如机械零件、绝缘材料、线缆保护套等。

在特定应用中，需要考虑材料的电阻率以确保其满足电气要求。

注塑材料聚酰胺（PA ）工艺参数聚酰胺俗称-尼龙，它现在有不下数十个品种，但常用的有PA6 PA66 PA46 这几个品种的性质大致相似。

1．工艺特性①吸水性尼龙树脂都有从空气中吸收水分的倾向，当吸水为1%时，尼龙 6 的尺寸变化率为0.2%,尼龙66 的变化率为0.25%,因此对于尺寸要求较高的制品,应注意选择吸水性较低的品种;②结晶性除透明尼龙外,尼龙熟知大都为结晶高聚物,结晶度高,制品拉伸强度、耐磨性、硬度、润滑性等项性能有所提高，热膨胀系数和吸水性趋于下降，但对透明度以及抗冲击性能有所不利。

③流动性由于尼龙大都为结晶性材料，当温度超过熔点后，其溶体粘度一般都显得比较低，流动性好，应防止溢边的发生。

同时由于溶体冷凝速度快，应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象。

④收缩率与其他结晶塑料相似，尼龙树脂存在收缩率较大的问题。

2．成型设备尼龙成型时，主要注意防止“喷嘴的流涎现象”，因此对尼龙料的加工一般选用自锁式喷嘴。

3．制品与模具①制品的壁厚尼龙的流长比为150-200 之间，尼龙的制品壁厚不底于0.8mm 一般在1-3.2mm 之间选择，而且制品的收缩与制品的壁厚有关，壁厚越厚收缩越大。

②排气尼龙树脂的溢边值为0.03mm 左右，所以排气孔槽应控制在0.025 以下。

③模具温度ⅰ、制品壁厚大于5mm 的应采用加热控制，模温PA6110℃、PA66120℃、PA46120-130℃。

ⅱ、制品厚度小于5，要求制品有一定的柔韧性的一般采用冷水控温。

⒋料的准备尼龙的吸水性较大加工水分允许含量0.1%，吸水后的尼龙在成型过程中，表现为熔体粘度急剧下降并混有气泡银丝，而且制品机械强度下降。

在干燥过程中，由于酰胺基团对氧比较敏感，在高温下易发生高温变色。

尼龙干燥工艺参考干燥方法温度℃时间（小时）料层厚度mm 备注真空干燥95-105 8-10 小于50 真空度大于95KPA热循环风干燥90-100 4 小于25负压沸腾干燥100-110 15-30（分钟）一次加料量为40-30 克5. 成型工艺①料筒温度因尼龙是结晶型聚合物,所以熔点明显,尼龙类树脂在注塑时所选择的料筒温度同树脂本身的性能、设备、制品的形状因素有关。

聚酰胺特性1.聚酰胺特性聚酰胺(PA)具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。

但是，也由于聚酰胺品种繁多，在应用领域方面有些产品具有相似性，有些又有相当大的差别，需要仔细区分。

聚酰胺(Polyamide)俗称尼龙，是分子主链上含有重复酰胺基团-[-NHCO-]-的热塑性树脂总称。

尼龙中的主要品种是PA6和PA66，占绝对主导地位；其次是PA11、PA12、PA610、PA612，另外还有PA1010、PA46、PA7、PA9、PA13。

新品种有尼龙6I、尼龙9T、特殊尼龙MXD6(阻隔性树脂)等；改性品种包括：增强尼龙、单体浇铸尼龙(MC尼龙)、反应注射成型(RIM)尼龙、芳香族尼龙、透明尼龙、高抗冲(超韧)尼龙、电镀尼龙、导电尼龙、阻燃尼龙、尼龙与其他聚合物共混物和合金等。

1.1.性能指标尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为15000-30000。

尼龙具有很高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，具有自润滑性、吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂；电绝缘性好，有自熄性，无毒，无臭，耐候性好等。

尼龙与玻璃纤维亲合性十分良好，因而容易增强。

但是尼龙染色性差，不易着色。

尼龙的吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。

其中尼龙66的硬度、刚性最高，但韧性最差。

尼龙的燃烧性为UL94V2级，氧指数为24-28。

尼龙的分解温度﹥299℃，在449℃-499℃会发生自燃。

尼龙的熔体流动性好，故制品壁厚可小到1mm。

1.2.性能特点与用途1.2.1.PA6物性：乳白色或微黄色透明到不透明角质状结晶性聚合物；可自由着色，韧性、耐磨性、自润滑性好、刚性小、耐低温，耐细菌、能慢燃，离火慢熄，有滴落、起泡现象。

最高使用温度可达180℃，加抗冲改性剂后会降至160℃；用15%-50%玻纤增强，可提高至199℃，无机填充PA能提高其热变形温度。

pa聚酰胺的鉴别方法
PA聚酰胺的鉴别方法主要包括红外光谱法、加热鉴别法和溶解性试验法。

1.红外光谱法是一种有效的有机化合物鉴别方法。

红外光谱是基于不同的官
能团或化合物的特征吸收峰来鉴别高聚物的。

对于PA聚酰胺，可以通过观察其在红外谱图上的特定吸收峰来进行鉴别。

例如，脂肪族聚酰胺和芳香族聚酰胺在约1638cm-1处存在酰胺I带的吸收峰，约1542cm-1处存在酰胺II带的吸收峰，约3300cm-1处存在胺基的吸收峰，以及3070、2938、2867cm-1处存在亚甲基的吸收峰。

不同类型的聚酰胺（如半芳香族聚酰胺和芳香族聚酰胺）在红外谱图上存在差异，可以通过这些差异进行鉴别。

2.加热鉴别法是通过测定不同PA聚酰胺的熔点来进行鉴别的。

不同的PA聚
酰胺具有不同的熔点范围，例如PA6的熔点范围为215~225℃，PA66的熔点范围为250~260℃。

通过测量待测样品的熔点，可以将其与已知的PA 聚酰胺熔点范围进行比较，从而确定其种类。

3.溶解性试验法是通过观察不同PA聚酰胺在不同溶剂中的溶解行为来进行鉴
别的。

不同的PA聚酰胺具有不同的溶解性，可以在特定的溶剂或混合溶剂中溶解。

通过选择适当的溶剂或混合溶剂，可以观察待测样品的溶解行为，并将其与已知的PA聚酰胺的溶解性进行比较，从而确定其种类。

需要注意的是，以上方法只能提供初步的鉴别结果，如果要进行准确的鉴定，还需要结合其他分析手段和实验数据进行综合判断。

聚酰胺环境报告一、概述聚酰胺，简称PA，是一种重要的工程塑料，广泛应用于汽车、电子、机械、建筑和化工等领域。

然而，聚酰胺的生产和处置过程中也可能对环境产生一定的影响。

本报告旨在评估聚酰胺对环境的影响，并提出相应的应对措施。

二、聚酰胺的生产对环境的影响1. 能源消耗：聚酰胺的生产需要大量的能源，如电、煤、石油等。

据统计，生产1吨聚酰胺大约需要消耗6吨标准煤和1000度电。

2. 排放污染物：聚酰胺生产过程中会产生大量的废水、废气和固体废弃物。

其中，废水中的有害物质可能包括氨氮、重金属、油类等；废气中的有害物质可能包括硫化物、氮氧化物、挥发性有机物等；固体废弃物中的有害物质可能包括未反应的原料、催化剂、聚合物废料等。

三、聚酰胺的应用对环境的影响1. 资源消耗：聚酰胺在生产过程中需要使用大量的原材料，如丙烯腈、己二酸和己二胺等。

这些原材料的开采和加工过程也会对环境产生一定的影响。

2. 排放污染物：聚酰胺在使用过程中也会产生一定的污染物。

例如，在聚酰胺纤维的生产过程中，会产生大量的废水；在聚酰胺薄膜的生产过程中，会产生挥发性有机物和废气等。

四、应对措施1. 优化生产工艺：通过改进生产工艺和技术，降低聚酰胺生产过程中的能源消耗和污染物排放。

例如，采用新型催化剂和分离技术，提高产品的收率和纯度；采用新型节能技术和设备，降低能源消耗等。

2. 资源回收利用：通过废旧聚酰胺的回收和再生利用，降低资源消耗和环境污染。

例如，将废旧聚酰胺纤维回收后加工成再生纤维；将废旧聚酰胺薄膜回收后加工成再生塑料等。

3. 加强环境监测和治理：加强对聚酰胺生产和使用的环境监测，及时发现和处理环境问题。

同时，加强环境治理和监管力度，提高企业和公众的环境保护意识。

4. 推广绿色消费理念：鼓励消费者选择环保、可再生、可回收的聚酰胺产品，减少对环境的破坏和污染。

同时，引导企业研发更多符合环保要求的聚酰胺产品，推动行业可持续发展。

五、结论聚酰胺作为一种重要的工程塑料，其生产和应用对环境有一定的影响。
