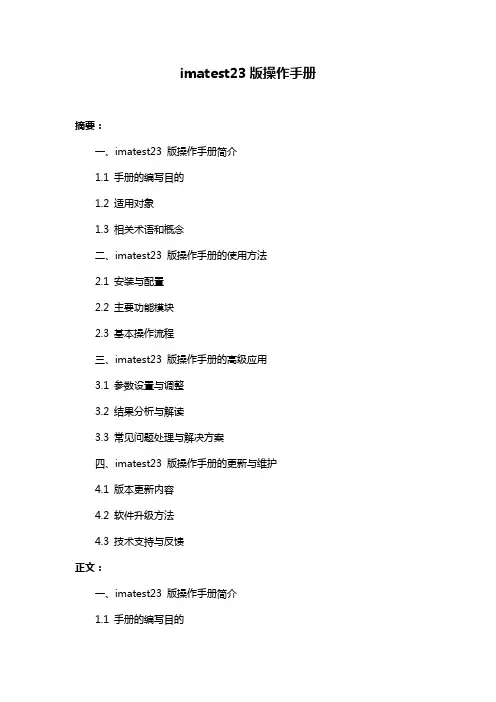

imatest23版操作手册摘要：一、imatest23 版操作手册简介1.1 手册的编写目的1.2 适用对象1.3 相关术语和概念二、imatest23 版操作手册的使用方法2.1 安装与配置2.2 主要功能模块2.3 基本操作流程三、imatest23 版操作手册的高级应用3.1 参数设置与调整3.2 结果分析与解读3.3 常见问题处理与解决方案四、imatest23 版操作手册的更新与维护4.1 版本更新内容4.2 软件升级方法4.3 技术支持与反馈正文：一、imatest23 版操作手册简介1.1 手册的编写目的为了帮助用户更好地理解和使用imatest23 软件，我们编写了这本操作手册。
通过详细介绍软件的功能、操作方法和应用技巧，旨在帮助用户更高效地完成测试任务，提高工作效率。
1.2 适用对象本操作手册适用于所有使用imatest23 软件的用户，包括初学者和有经验的测试工程师。
1.3 相关术语和概念在阅读本操作手册之前，建议用户先了解以下相关术语和概念：- 图像测试：对图像质量进行客观评价的一种方法，包括分辨率、色彩、噪声等多个方面。
- imatest：一款专业的图像测试软件，支持多种测试标准和设备。
- 操作手册：介绍软件使用方法和技巧的文档。
二、imatest23 版操作手册的使用方法2.1 安装与配置本节将介绍imatest23 软件的安装流程和注意事项，以及如何进行基本配置。
2.2 主要功能模块本节将详细介绍imatest23 软件的主要功能模块，包括图像采集、测试项目设置、结果分析等。
2.3 基本操作流程本节将展示imatest23 软件的基本操作流程，从图像采集到测试结果分析。
三、imatest23 版操作手册的高级应用3.1 参数设置与调整本节将介绍如何调整imatest23 软件中的参数设置，以满足不同测试需求。
3.2 结果分析与解读本节将教授如何分析imatest23 软件生成的测试结果，以及如何解读这些结果。

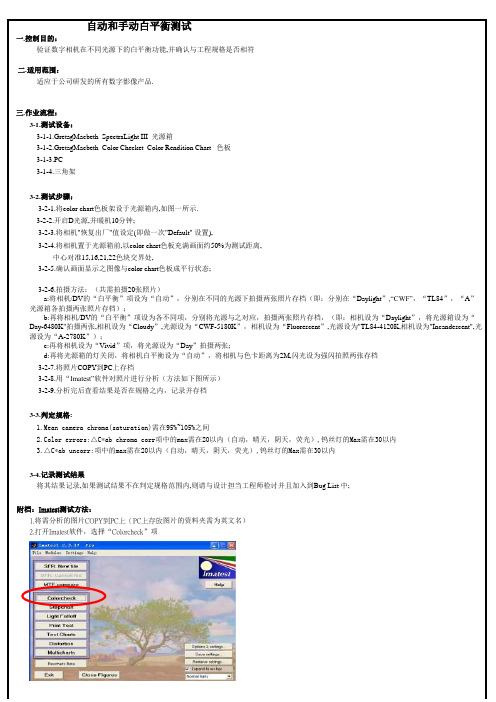

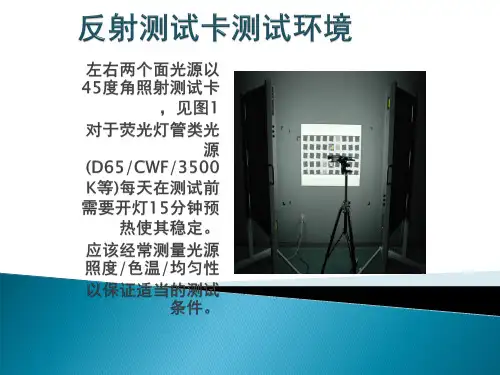

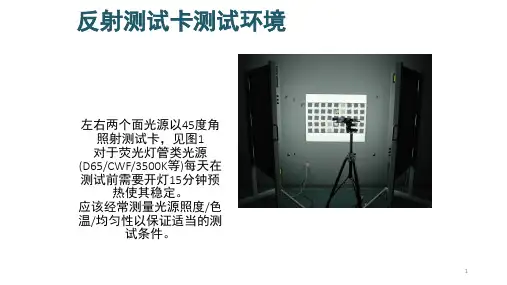

自动和手动白平衡测试规范一.控制目的： 验证数字相机在不同光源下的白平衡功能,并确认与工程规格是否相符二.适用范围：适应于公司研发的所有数字影像产品. 三.作业流程：3-1.测试设备：3-1-1.GretagMacbeth SpectraLight III 光源箱3-1-2.GretagMacbeth Color Checket Color Rendition Chart 色板3-1-3.PC3-1-4.三角架3-2.测试步骤：3-2-1.将color chart色板架设于光源箱内,如图一所示.3-2-2.开启D光源,并暖机10分钟;3-2-3.将相机"恢复出厂"值设定(即做一次"Default" 设置),3-2-4.将相机置于光源箱前,以color chart色板充满画面约50%为测试距离,中心对准15,16,21,22色块交界处,3-2-5.确认画面显示之图像与color chart色板成平行状态;3-2-6.拍摄方法：（共需拍摄20张照片）a:将相机/DV的“白平衡”项设为“自动”，分别在不同的光源下拍摄两张照片存档（即：分别在“Daylight”,“CWF”，“TL84”，“A”光源箱各拍摄两张照片存档）；b:再将相机/DV的“白平衡”项设为各不同项，分别将光源与之对应，拍摄两张照片存档，（即：相机设为“Daylight”，将光源箱设为“Day-6480K"拍摄两张,相机设为“Cloudy”,光源设为“CWF-5180K”，相机设为“Fluorescent”,光源设为"TL84-4120K,相机设为"Incandescent",光源设为“A-2780K”）；c:再将相机设为“Vivid”项，将光源设为“Day”拍摄两张;d:再将光源箱的灯关闭，将相机白平衡设为“自动”，将相机与色卡距离为2M,闪光设为强闪拍照两张存档3-2-7.将照片COPY到PC上存档3-2-8.用“Imatest”软件对照片进行分析（方法如下图所示）3-2-9.分析完后查看结果是否在规格之内，记录并存档3-3.判定规格: 1.Mean camera chroma(saturation)需在95%~105%之间2.Color errors:△C*ab chroma corr项中的max需在20以内（自动，晴天，阴天，荧光）,钨丝灯的Max需在30以内3.△C*ab uncorr:项中的max需在20以内（自动，晴天，阴天，荧光）,钨丝灯的Max需在30以内3-4.记录测试结果 将其结果记录,如果测试结果不在判定规格范围内,则请与设计担当工程师检讨并且加入到Bug List 中;附档：Imatest测试方法：1.将需分析的图片COPY到PC上（PC上存放图片的资料夹需为英文名）2.打开Imatest软件，选择“Colorcheck”项3.在弹出的对话框中选择需要分析的图片，再点击“打开”4.框住分析的色块，注意不要选到黑边，再单击"Yes,Continue"5.再单击OK，此时等待软件分析，然后会弹出所分析的数据6.选择需要保存分析结果的位置，再单击"Yes"7.打开刚分析的结果，确认此张图片是否在相对应的规格内。

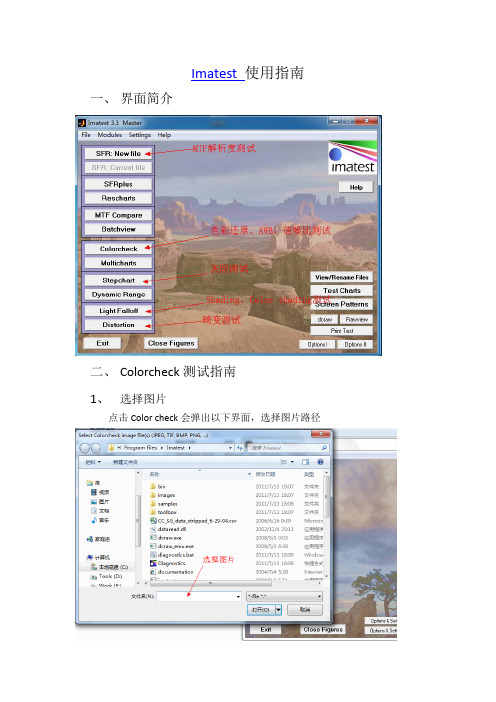

Imatest 使用指南一、界面简介二、Colorcheck测试指南1、选择图片点击Color check会弹出以下界面，选择图片路径2、选择测试区域选中图片之后会弹出以下界面，点击鼠标左键确定起始点，拖动鼠标确定选择范围，用虚线框选中图片中所拍下来色卡的所有色块，色卡的黑框不要选进去确定好选框之后会出来以下界面，可以将选框做进一步调整，调整好之后选择继续后弹出的界面一般不需要做调整，但是有时候会根据不同公司的测试方法做调整，如不需调整直接点选OK3、查看结果以上步骤之后就开始测试了，测试完会之后弹出测试结果以及选择是否保存结果的界面通过Colorcheck我们可以得到信噪比、色彩还原、白平衡的结果：三、Light Falloff 测试指南1、选择图片以及选择测试区域方法类似于Color check，只是选择的区域不一样，Light Falloff需要选择整幅图片作为测试区域选择好测试区域之后就会弹出以下对话框，其中有一个选项需要注意：常用的有Red/Blue、Red/Green、Green/Blue，一般都会选择两个来测试2、查看结果1）ShadingShading测试原理是在整幅图像中的四角和中央分别取相同大小的区域，然后算出这些区域的亮度值，以中间区域为基准，用四角区域的亮度值和中间区域的亮度值相比，得到一个比值，这个比值越接近1越好，一般都是要求在75%~85% 2）Color shadingColor shading测试的原理就是把整幅图像等分成若干区域，然后算出这些中R/B、R/G或G/B的值，以中间区域为基准，用其他区域的比值和中间区域的比值再相比，得到一个接近于1的数值，这些最终得到的比值越接近于1说明Color shading越好，一般最宽的要求在0.85~1.15之间从Imatest的测试结果来看，Shading和Color shading的测试结果都有好几个值，Worst、Mean等，至于看哪个则要根据每个客户的标准来四、其他测试其他测试和前面两个都大同小异，下面只对测试区域选择和结果查看作简单介绍1、SFR:New file(MTF 解析度测试)选择黑色和白色交界的区域，一共需要测10次，中间横向、中间纵向、四角的横向和纵向，如下图所示：如上图所示，MTF的结果是一个以LW/PH为结果的值2、Stepchart（动态范围测试）3、Distortion（几何失真测试）。
摄像头测试报告为了更直观的测试摄像头效果，并给出准确的测试数据，本测试报告，使用imatest对照片进行分析，并给出具体数据，图表，直观的对摄像头进行判断。
因Imatest 分析照片的功能相当多, 有些还在研究, 目前先针对客戶较常要求的功能做测试分析, 其他功能后续会再做补充, 先做Color, AWB, Shading, Gray Level, Brightness, Contrast的测试析。
色温介绍：D65--国际标准人工日光(Artificial Daylight) 色温：6500K 功率：18W TL84--欧洲、日本、中国商店光源色温：4000K 功率：18WCWF--美国冷白商店光源(Cool White Fluorescent) 色温：4150K 功率：20WA--美式厨窗射灯色温：2856K 功率：60W第一节Color check测试目的：主要分析顏色饱和度, 顏色再现度, 色座标等测试工具：使用chart : 24 color checker chart测试方法：在标准灯箱內使用Camera 分别在D65, TL84, CWF, A-Light 的色溫下对24 color check chart 拍照, 并将照片输入Imatest 的Colorcheck 分析测试结果：（1）X-Rite 表(色差表), 以SRGB 做比较其中●Camera 表示相机color 在色座标的位置, 而■Ideal 表示SRGB color 的位置D65色温：TL84色温：CWF色温：A-Light色温：（2）比较Camera拍照颜色好坏的三个数值Saturation 饱和度: 越高颜色越鲜艳, 要求>100△C*ab, △E*ab: 表示色彩还原度误差, 一般而言值越小表示越接近真实顏色, 表示Camera拍照颜色越好, △E*ab 计算除色度差(C)外, 还加入明度差(Y) 验证标准: △C<8, △E<15测试结论：色温饱和度（%）△C*ab △E*ab 测试结论D65 125TL84 125CWF 125A-Light 125第二节验证White Balance, 分析24 color 的19~24 灰阶的AWB 状況测试目的：主要分析白平衡测试工具：使用chart : 24 color checker chart测试方法：在标准灯箱內使用Camera 分别在D65, TL84, CWF, A-Light 的色溫下对24 color check chart 拍照, 并将照片输入Imatest 的Colorcheck 分析测试结果：（1）观察Figure 4 下方的灰阶分析, 读取紅色[]內数值, 越小表示白平衡做的越好验证标准: 通常客戶看20,21,22 灰阶<0.08, 有些客戶会加上23灰阶<0.12测试结论：色温灰阶20 灰阶21 灰阶22 测试结论D65 0.048 0.044 0.08TL84CWFA-Light第三节Light Falloff 分析测试目的：测试亮度与颜色的均一度测试工具：使用18% Gray chart测试方法：在标准灯箱內使用Camera 分别在D65, TL84, CWF, A-Light 的色溫下对24 color check chart 拍照, 并将照片输入Imatest 的Light Falloff 分析测试结果：（1）亮度的均一度：两个参数Corner 为中心点与边缘4 角的均一度比较,Sides 为中央与边缘4边均一度的比较, 原则上这两个参数必須大于80%, 当然越大越好验证标准：要求两个参数Corner 为中心点与边缘4 角的均一度比较,Sides 为中央与边缘4边均一度的比较, 原则上这两个参数必須大于80%, 当然越大越好测试结论：色温Corners(%) slides(%) 测试结论D65 81.3 90.5TL84CWFA-Light（2）颜色的均一度未整理第四节Stepchart测试目的：测试灰阶对比度，灰阶分辨率，灰阶平均亮度测试工具：使用Kodak Q14 灰阶卡测试方法：此项测试色温影响较小，但是亮度影响较大，建议在300lux 的环境下测试测试结果：（1）只需Excel 数据的值做计算, 在Excel 数据会将12 灰阶的亮度列出, 以这12 灰阶亮度做计算Log exposure and analysis levels (Luminance (Y) channel for color images)Zone Pixel Pixel/255 Log(exp) Log(px/255)1 165.7 0.6497 -0.1 -0.18732 91.4 0.3585 -0.2 -0.44553 224.6 0.8807 -0.31 -0.05524 41.2 0.1616 -0.43 -0.79165 250.9 0.984 -0.56 -0.0076 24 0.0941 -0.7 -1.02667 251.2 0.9849 -0.87 -0.00668 24.2 0.0948 -1.05 -1.02339 225.8 0.8856 -1.27 -0.052810 40.6 0.1592 -1.53 -0.79811 166.5 0.6531 -1.86 -0.18512 92.2 0.3616 -2.3 -0.4418验证标准：對比度：(最高亮度)-(最低亮度)/255>80%平均亮度：所有亮度值相加/12&（取5，6，7亮度值相加）/3 两值越接近越好灰阶分辨率：前一灰阶亮度-后一灰阶亮度的绝对值>8，且相减必须有小于0，算出大于8的个数测试结论：光线强度灰阶对比度（%）平均亮度灰阶分辨率大于8的个数测试结论300lux 81.3第五节SFR测试目的：分析MTF, Sharpness 的2个验证, 而这2个验证跟Lens 比较有关, 可以根据数据来判断Lens 的好坏测试环境：亮度250 Lux以上, 色温用D65 即可跟AF有关，需测试近距离(30c以內), 中距离(30cm~150cm), 远距离(150cm以外)各拍一张测试工具：ISO12233测试方法：可以分3个等级测试，basic，Standard，Premium；我们做basic测试，只做中央对焦SFR 分析(需做水平垂直斜边分析), 对准chart 中央拍1张照片, 分析水平及垂直斜边。
4mp imatest 测试验收标准随着数字相机技术的进步和应用场景的不断拓展，越来越多的厂商和用户开始关注相机的性能评估和测试。
Imatest是一套专业的相机图像质量测试软件，可以帮助用户对相机的成像效果进行评估和改善。
本文主要针对4MP相机的测试验收标准进行介绍和讨论。
4MP相机是指具有4百万像素的相机，已经是比较常见的分辨率级别。
下面将从几个方面对4MP相机的测试标准进行探讨。
1.分辨率测试分辨率是相机性能的一个重要指标。
对于4MP相机的分辨率测试，可以通过拍摄实物或者测试图样，并使用Imatest软件进行分析。
测试时，应注意图像的清晰度和细节程度，以及边缘的锐利度和失真情况。
分辨率测试结果应该表明相机在最佳情况下能够实现的分辨率，并且能够满足预期的需求。

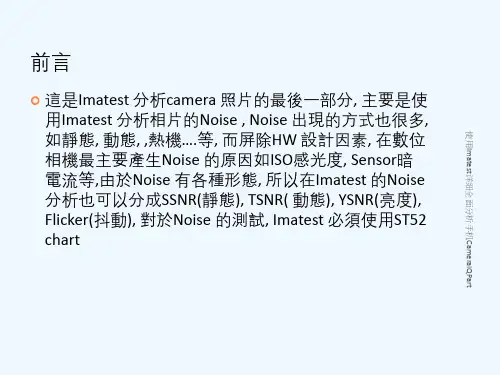

2.噪声测试噪声是相机成像过程中产生的随机干扰，会对图像的质量产生负面影响。
对于4MP相机的噪声测试，可以通过拍摄实物或者测试图样，并使用Imatest软件进行分析。
测试时，要注意图像的细节保留情况、色彩的准确性以及图像的平滑度。
噪声测试结果应该表明相机对于低光条件下的成像效果，以及对于高ISO情况下的处理能力。
3.色彩准确性测试色彩准确性是相机成像的一个关键指标。
对于4MP相机的色彩准确性测试，可以通过拍摄色彩标准图像，并使用Imatest软件进行分析。
测试时，要注意图像中颜色的准确性、色彩的饱和度以及图像的白平衡情况。
色彩准确性测试结果应该表明相机对于不同色彩的还原能力，以及对于不同光源下的适应能力。
4.对比度和动态范围测试对比度是图像的明暗区域之间的差异程度，动态范围是相机能够捕捉的亮度范围。
对于4MP相机的对比度和动态范围测试，可以通过拍摄灰度图样，并使用Imatest软件进行分析。
测试时，要注意图像中细节的保留情况、阴影部分的细节还原能力以及高光部分的细节保护情况。
对比度和动态范围测试结果应该表明相机对于不同亮度区域的还原能力和细节保留能力。

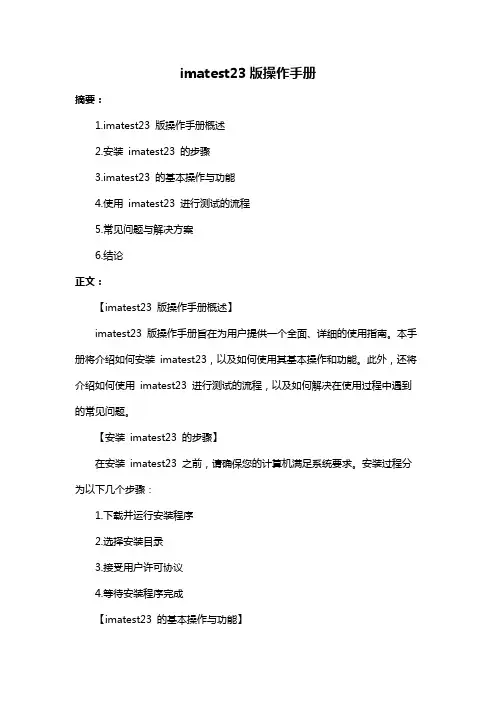

imatest23版操作手册摘要：1.imatest23 版操作手册概述2.安装imatest23 的步骤3.imatest23 的基本操作与功能4.使用imatest23 进行测试的流程5.常见问题与解决方案6.结论正文：【imatest23 版操作手册概述】imatest23 版操作手册旨在为用户提供一个全面、详细的使用指南。
本手册将介绍如何安装imatest23，以及如何使用其基本操作和功能。
此外，还将介绍如何使用imatest23 进行测试的流程，以及如何解决在使用过程中遇到的常见问题。
【安装imatest23 的步骤】在安装imatest23 之前，请确保您的计算机满足系统要求。
安装过程分为以下几个步骤：1.下载并运行安装程序2.选择安装目录3.接受用户许可协议4.等待安装程序完成【imatest23 的基本操作与功能】imatest23 是一款功能强大的测试软件，主要包括以下几个方面的功能：1.数据分析：可以对测试数据进行详细的统计分析，包括均值、标准差等。
2.图表生成：可以根据测试数据生成各种图表，便于用户直观地了解数据分布。
3.测试流程管理：可以对整个测试流程进行管理，包括测试任务分配、结果收集等。
【使用imatest23 进行测试的流程】使用imatest23 进行测试的基本流程如下：1.创建测试任务：根据需要创建测试任务，并分配给相应的测试人员。
2.执行测试：测试人员根据测试任务进行实际测试，并将结果录入系统。
3.结果分析：对收集到的测试结果进行统计分析，生成相应的图表。
4.结果报告：根据分析结果生成测试报告，供决策者参考。
【常见问题与解决方案】在使用imatest23 的过程中，可能会遇到一些常见问题，如下所示：1.问题：无法正常安装软件解决方案：请确保您的计算机满足系统要求，并尝试重新安装软件。
2.问题：测试结果异常解决方案：请检查测试过程中的操作是否规范，以及测试设备是否正常。
