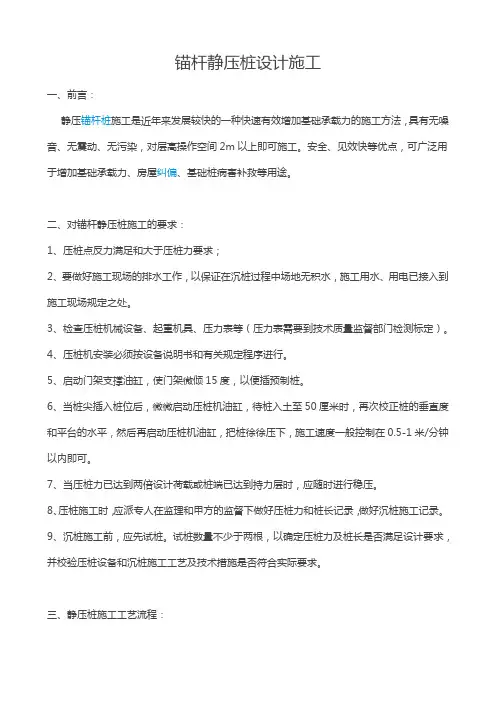

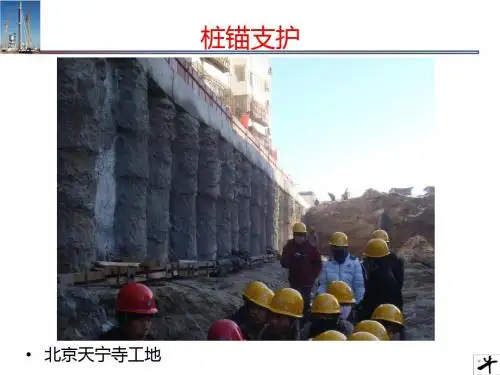

锚杆静压桩设计施工一、前言：静压锚杆桩施工是近年来发展较快的一种快速有效增加基础承载力的施工方法，具有无噪音、无震动、无污染，对层高操作空间2m以上即可施工。
安全、见效快等优点，可广泛用于增加基础承载力、房屋纠偏、基础桩病害补救等用途。
二、对锚杆静压桩施工的要求：1、压桩点反力满足和大于压桩力要求；2、要做好施工现场的排水工作，以保证在沉桩过程中场地无积水，施工用水、用电已接入到施工现场规定之处。
3、检查压桩机械设备、起重机具、压力表等（压力表需要到技术质量监督部门检测标定）。
4、压桩机安装必须按设备说明书和有关规定程序进行。
5、启动门架支撑油缸，使门架微倾15度，以便插预制桩。
6、当桩尖插入桩位后，微微启动压桩机油缸，待桩入土至50厘米时，再次校正桩的垂直度和平台的水平，然后再启动压桩机油缸，把桩徐徐压下，施工速度一般控制在0.5-1米/分钟以内即可。
7、当压桩力已达到两倍设计荷载或桩端已达到持力层时，应随时进行稳压。
8、压桩施工时，应派专人在监理和甲方的监督下做好压桩力和桩长记录，做好沉桩施工记录。
9、沉桩施工前，应先试桩。
试桩数量不少于两根，以确定压桩力及桩长是否满足设计要求，并校验压桩设备和沉桩施工工艺及技术措施是否符合实际要求。
三、静压桩施工工艺流程：静压桩施工顺序及工艺流程：测量放线→桩机就位→起吊预制桩→稳桩→压桩→接桩→送桩→检查验收→转移桩机。
四、锚杆静压桩施工工艺：1、施工新增承台时，预留好压桩孔或在原承台开凿（可用砼取芯机取孔）压桩孔，预埋或后植入压桩锚杆；2、现场预制砼方桩应待混凝土强度达到设计要求后，商品桩（砼方桩或钢管桩）应现场复验满足设计要求后，预埋或新植压桩锚栓满足设计范例要求后方可使用；3、制定强袭的施工技术和安全施工专项方案，相关负责人审批后方可施工。
4、安装压桩架应根据现场空间高度调整桩架高度，桩架底座螺栓必须调平双帽旋紧。
5、采用千斤顶压桩，压桩过程必须连续，压桩过程中应保持桩段垂直，压桩力不能超过设计最大压桩力。

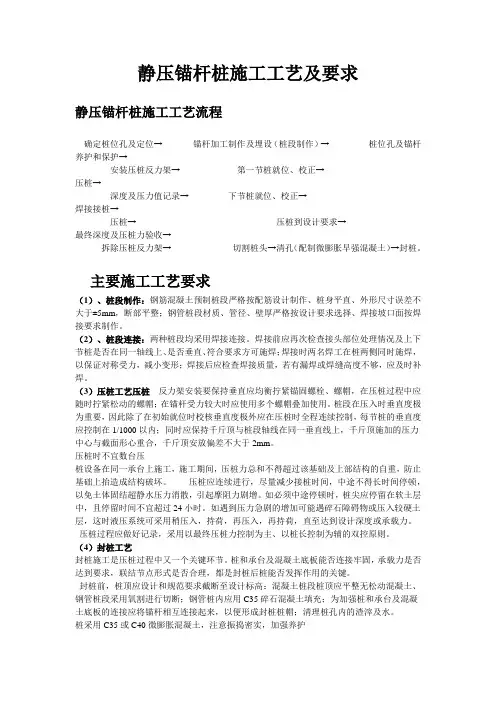

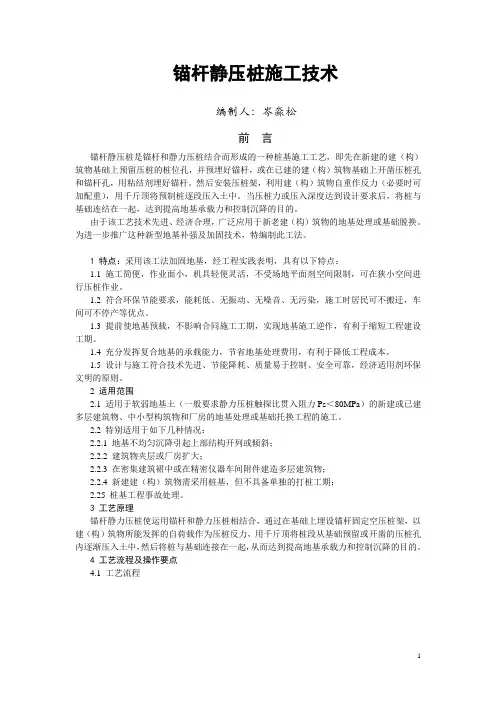

静压锚杆桩施工工艺及要求静压锚杆桩施工工艺流程确定桩位孔及定位→ 锚杆加工制作及埋设（桩段制作）→ 桩位孔及锚杆养护和保护→安装压桩反力架→ 第一节桩就位、校正→压桩→深度及压力值记录→ 下节桩就位、校正→焊接接桩→压桩→ 压桩到设计要求→最终深度及压桩力验收→拆除压桩反力架→ 切割桩头→清孔（配制微膨胀早强混凝土）→封桩。
主要施工工艺要求（1）、桩段制作：钢筋混凝土预制桩段严格按配筋设计制作、桩身平直、外形尺寸误差不大于±5mm，断部平整；钢管桩段材质、管径、壁厚严格按设计要求选择、焊接坡口面按焊接要求制作。
（2）、桩段连接：两种桩段均采用焊接连接。
焊接前应再次检查接头部位处理情况及上下节桩是否在同一轴线上、是否垂直、符合要求方可施焊；焊接时两名焊工在桩两侧同时施焊，以保证对称受力，减小变形；焊接后应检查焊接质量，若有漏焊或焊缝高度不够，应及时补焊。
（3）压桩工艺压桩反力架安装要保持垂直应均衡拧紧锚固螺栓、螺帽，在压桩过程中应随时拧紧松动的螺帽；在锚杆受力较大时应使用多个螺帽叠加使用。
桩段在压入时垂直度极为重要，因此除了在初始就位时校核垂直度极外应在压桩时全程连续控制，每节桩的垂直度应控制在1/1000以内；同时应保持千斤顶与桩段轴线在同一垂直线上，千斤顶施加的压力中心与截面形心重合，千斤顶安放偏差不大于2mm。
压桩时不宜数台压桩设备在同一承台上施工，施工期间，压桩力总和不得超过该基础及上部结构的自重，防止基础上抬造成结构破坏。
压桩应连续进行，尽量减少接桩时间，中途不得长时间停顿，以免土体固结超静水压力消散，引起摩阻力剧增。
如必须中途停顿时，桩尖应停留在软土层中，且停留时间不宜超过24小时。
如遇到压力急剧的增加可能遇碎石障碍物或压入较硬土层，这时液压系统可采用稍压入，持荷，再压入，再持荷，直至达到设计深度或承载力。
压桩过程应做好记录，采用以最终压桩力控制为主、以桩长控制为辅的双控原则。

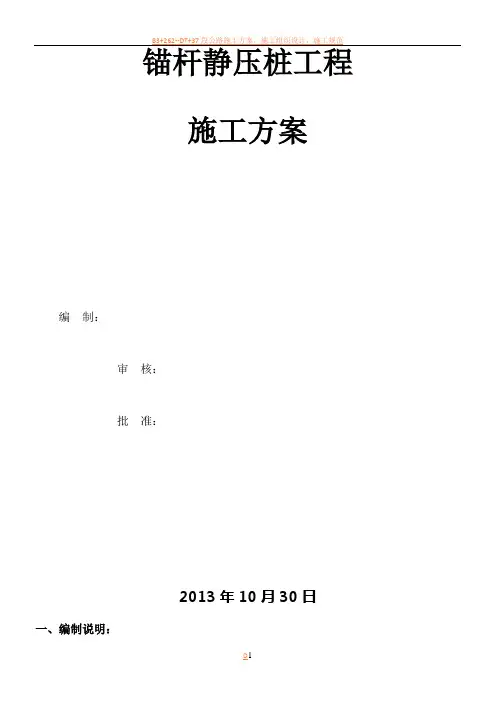

施工方案编制：审核：批准：2013年10月30日一、编制说明：本工程采用锚杆静压桩对原结构地基基础进行加固，压桩完成后，将桩与原结构基础承台采用植筋浇筑混凝土的方式连为一体，具体做法及大样参详最终施工图纸，示意参详本方案附录一。
本施工方案的主要编制依据《混凝土结构设计规范》——GB 50010-2010《建筑地基基础设计规范》——GB 50007-2002《建筑桩基技术规范》——JGJ 94-2008《既有建筑地基基础加固技术规范》——JGJ 123-2000《混凝土结构工程施工质量验收规范》——GB 50204-2002（2011版）《建筑地基基础工程施工质量验收规范》——GB50202-2002《混凝土结构加固设计规范》——（GB50367-2006）《建筑抗震加固技术规程》——（JGJ 116-2009）二、锚杆静压桩介绍及选用1、介绍：锚杆静压桩是后装种植锚杆和静力压桩结合而形成的一种施工方法，即先在建筑物基础开凿或预留压桩孔和锚杆孔，用粘接剂（一般为硫磺胶泥）锚固种植锚杆，然后安装压桩架，利用建筑物自重作反力，用千斤顶将预制桩逐段压入土中。
当压桩力或压入深度达到设计要求后，将桩与基础连接在一起，从而达到提高地基承载力和控制建筑物沉降的目的。
2、选用：1）本工程选用尺寸为250×250锚杆静压桩，单根总长约为15米，单桩承载力特征值为300KN，压桩力控制值为600KN。
2）250×250锚杆静压桩采用苏G07-2003图集中AZHB-x25-xxxxAh桩，锚杆静压桩桩段连接采用M30普通粗牙细纹锚杆锚接接头。
3）锚杆静压桩的中心距不宜小于桩身长的3倍，当穿越饱和土时总的布桩平面系数不宜大于5%，穿越非饱和土时，不宜大于6.5%。
三、静压桩施工方法1、施工前应设置测量基线与水准点，基线应设置在不受施工影响处。
2、桩混凝土需达到100%的设计强度后方可运输进场，起吊时捆绑牢固，起吊点符合力学原理要求，在距桩顶端0.2米处设置吊点，吊索与桩之间要加衬垫，起吊时平衡起升，避免碰撞和震动。

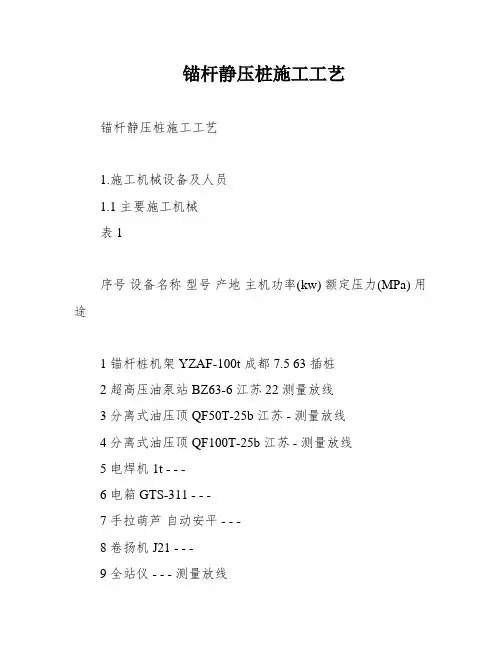

锚杆静压桩施工工艺锚杆静压桩施工工艺1.施工机械设备及人员1.1 主要施工机械表1序号设备名称型号产地主机功率(kw) 额定压力(MPa) 用途1 锚杆桩机架 YZAF-100t 成都 7.5 63 插桩2 超高压油泵站 BZ63-6 江苏 22 测量放线3 分离式油压顶 QF50T-25b 江苏 - 测量放线4 分离式油压顶 QF100T-25b 江苏 - 测量放线5 电焊机 1t - - -6 电箱 GTS-311 - - -7 手拉萌芦自动安平 - - -8 卷扬机 J21 - - -9 全站仪 - - - 测量放线10 水准仪 - - - 测量放线11 经纬仪 - - - 测量放线1.2 部分设备图片压桩架及液压千斤顶预制方桩1.4 劳动力配置主要劳动力表表2工种工作内容人数备注机操工 - 2/台班电焊工 - 1/台班打桩工 - 6/台班材料员 - 1电工 - 1机修工 - 1辅助工设备维修保养、机动、冲洗进出车辆等 1-2/台班 4 2.施工规范表3序号名称编号类别1 建筑地基基础加固技术规范 123-2000 行业2 建筑钢结构焊接技术规程 281-2002 行业3 钢筋焊接及验收规程 18-2002 行业4 建筑地基基础施工质量验收规范 GB—2002 国家5 工程测量规范 GB—2007 国家6 建筑桩基技术规范 94-2008 国家7 建筑工程施工质量验收统一标准 GB—2013 国家8 建筑机械使用安全技术规程 33—2012 行业9 施工现场临时用电安全技术规范 46—2005 行业10 建筑工程施工现场供电安全规范 GB—93 国家11 建筑地基处理技术规范 79—2012 国家12 地基与基础工程施工工艺标准 ZJQ00-SG-008-2003 行业15 混凝土结构工程施工质量验收规范 GB-2002 国家16 建筑工程技术规范 GJ94-94 国家17 《预制钢筋混凝土方桩》(锚杆桩)图集及说明 - 行业3.施工工艺3.1 施工流程多节桩循环移机定位→ 机架调正→ 起吊→ 砼桩插桩→ 垂直调控→ 沉桩→ 送电焊接桩桩→ 标高控制下套桩操作3.2 主要施工方法3.2.1 施工顺序及要求：4.1 桩位偏差必须符合表4的规定。

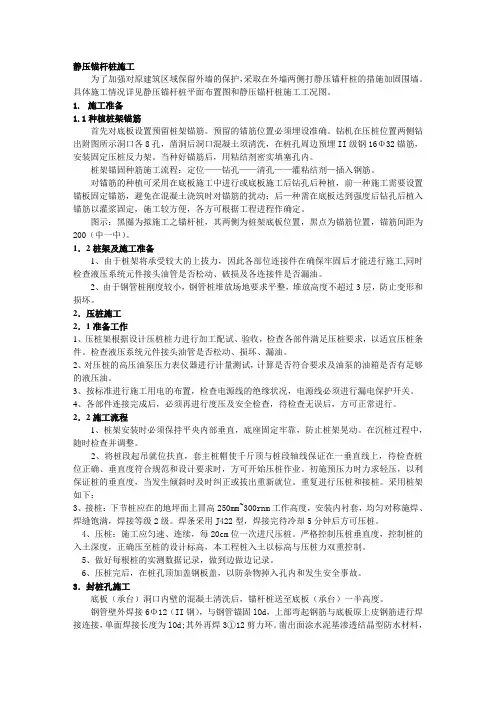

静压锚杆桩施工为了加强对原建筑区域保留外墙的保护，采取在外墙两侧打静压锚杆桩的措施加固围墙。
具体施工情况详见静压锚杆桩平面布置图和静压锚杆桩施工工况图。
1.施工准备1.1种植桩架锚筋首先对底板设置预留桩架锚筋。
预留的锚筋位置必须埋设准确。
钻机在压桩位置两侧钻出附图所示洞口各8孔，凿洞后洞口混凝土须清洗，在桩孔周边预埋II级钢16Φ32锚筋，安装固定压桩反力架。
当种好锚筋后，用粘结剂密实填塞孔内。
桩架锚固种筋施工流程：定位——钻孔——清孔——灌粘结剂—插入钢筋。
对锚筋的种植可采用在底板施工中进行或底板施工后钻孔后种植，前一种施工需要设置锚板固定锚筋，避免在混凝土浇筑时对锚筋的扰动；后—种需在底板达到强度后钻孔后植入锚筋以灌浆固定，施工较方便，各方可根据工程进程作确定。
图示：黑圈为拟施工之锚杆桩，其两侧为桩架底板位置，黑点为锚筋位置，锚筋间距为200（中一中）。
1．2桩架及施工准备1、由于桩架将承受较大的上拔力，因此各部位连接件在确保牢固后才能进行施工,同时检查液压系统元件接头油管是否松动、破损及各连接件是否漏油。
2、由于钢管桩刚度较小，钢管桩堆放场地要求平整，堆放高度不超过3层，防止变形和损坏。
2．压桩施工2．1准备工作1、压桩架根据设计压桩桩力进行加工配试、验收，检查各部件满足压桩要求，以适宜压桩条件。
检查液压系统元件接头油管是否松动、损坏、漏油。
2、对压桩的高压油泵压力表仪器进行计量测试，计算是否符合要求及油泵的油箱是否有足够的液压油。
3、按标准进行施工用电的布置，检查电源线的绝缘状况，电源线必须进行漏电保护开关。
4、各部件连接完成后，必须再进行度压及安全检查，待检查无误后，方可正常进行。
2．2施工流程1、桩架安装时必须保持平央内部垂直，底座固定牢靠，防止桩架晃动。
在沉桩过程中，随时检查并调整。
2、将桩段起吊就位扶直，套主桩帽使千斤顶与桩段轴线保证在一垂直线上，待检查桩位正确、垂直度符合规范和设计要求时，方可开始压桩作业。
1.施工机械设备及人员1.1主要施工机械表1序号设备名称型号产地主机功率kw额定压力mpa用途1 锚杆桩机架YZAF-100t2 超高压油泵站BZ63—6 成都7.5 633 分离式油压顶QF50T—25b4 分离式油压顶QF100T—25b5 电焊机226 电箱7 手拉萌芦8 卷扬机1t9 全站仪GTS－311 江苏测量放线10 水准仪自动安平江苏测量放线11 经纬仪J21 江苏测量放线12131415161.2部分设备图片压桩架及液压千斤顶预制方桩1.4劳动力配置主要劳动力表表2 工种工作内容人数备注机操工2/台班电焊工4 1/台班打桩工6/台班材料员 1电工 1机修工设备维修保养 1辅助工机动、冲洗进出车辆等1-2/台班2.施工规范序号名称编号类别1 建筑地基基础加固技术规范JGJ123- 2000 行业2 建筑钢结构焊接技术规程JGJ281-2002 行业3 钢筋焊接及验收规程JGJ18-2002 行业4 建筑地基基础施工质量验收规范GB50202-2002 国家5 工程测量规范GB50026—2007 国家6 建筑桩基技术规范JGJ94-2008 国家7 建筑工程施工质量验收统一标准GB50300—2013 国家8 建筑机械使用安全技术规程JGJ33-2012 行业9 施工现场临时用电安全技术规范JGJ46—2005 行业10 建筑工程施工现场供电安全规范GB50194—93 国家11 建筑地基处理技术规范J GJ79—2012 国家12 地基与基础工程施工工艺标准ZJQ00—SG—008-2003 行业15 混凝土结构工程施工质量验收规范GB50204—2002 国家16 建筑工程技术规范GJ94—94 国家17 《预制钢筋混凝土方桩》（锚杆桩)图集及说明行业3。
1施工流程多节桩循环移机定位机架调正起吊砼桩插桩垂直调控沉桩电焊接桩送桩标高控制下套桩操作3.2主要施工方法3。
2.1施工顺序及要求：锚杆静压桩施工顺序线路图：先室内后室外，先压承台边后压中间。
基础局部加固锚杆静压方桩施工方案工程建设技术发展有限公司二○一一年八月目录一、工程概况 0二、工程内容 (1)三、编制依据 (1)四、编制原则 (2)五、项目组织机构 (3)六、施工技术方案 (3)6.1施工技术要求 (3)6.2施工工艺 (4)6.3工艺流程 (5)6.4施工过程的技术质量保证措施 (5)6.5常见质量问题的预防与处理 (7)6.6封桩施工 (8)七、安全文明施工措施 (9)八、主要施工设备 (10)九、施工人员组织 (10)十、工期 (11)一、工程概况工程名称：建设地点：桩的型号：<预制钢筋混凝土小截面方桩>300*300，22m（2.5m×9）建设单位：清华中学办公楼基础局部工程桩，由于现场施工时部分管桩截桩过短,已无法使用，现业主要求补充基础加固图，为了不影响工程质量，根据***原构建筑设计咨询有限公司的《设计修改（补充）通知单》XS-1-(2)，目前清华中学办公楼部结构已施工，无场地满足桩机进场补桩，现将补打24套锚杆静压桩，业主委托我公司承担锚杆静压桩施工任务。
由于锚杆静压桩是通过在基础上埋设锚杆固定压桩反力架，以建筑物所能发挥的自重荷载作为压桩反力，用千斤顶将桩段从基础中预留或开凿的压桩孔内逐段压入土体中，然后将桩与基础联接在一起，从而达到提高地基承载力和控制沉降的目的。
根据1号办公楼(商业b 区)D区基础施工实际情况，施工部位位于已建房屋内部，地面混凝土已浇筑，适合锚杆固定，但由于位于建筑房屋内，其机械施工难度增加，对建筑应适当的保护，在施工过程中随时观测建筑房屋的情况，以保证本次锚杆静压桩的顺利施工。
二、工程内容清华中学办公楼基础局部加固24套锚杆静压桩，设计截面300×300，桩长22.0m，分为9节（2.5m×9）。
压桩孔开凿上口为350×350mm，下口为450×450mm，呈倒锥形。
三、编制依据1、*****原构建筑设计有限公司《设计修改（补充）通知单》XS-1-(2)。
