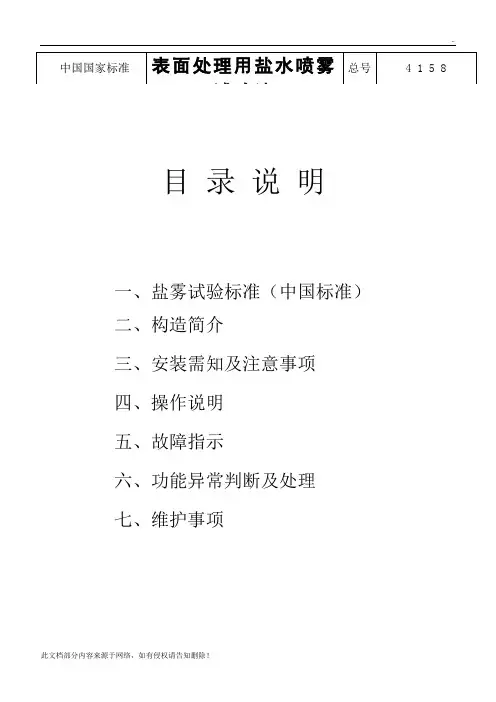

目录说明
一、盐雾试验标准（中国标准）
二、构造简介
三、安装需知及注意事项
四、操作说明
五、故障指示
六、功能异常判断及处理
七、维护事项
贰：构造简介
实验室内部
喷塔:内藏式玻璃喷头置于喷管内部，喷雾经由塔管引道再经锥形分散器分散到实验室内部。
喷雾调节器：调整喷雾量的大小，调高喷雾量增加，调低喷雾量减少。盐水预热槽位于喷塔底部，此槽之盐水是经由盐水补充瓶注入预热槽，预热
槽之水位是由浮球控制，可自动控制水位，槽内底部有清洗用之排
水口由硅胶塞控制。
收集器：喷嘴所喷出之落雾量，以自有落体方式于80cm2之漏斗杯内，再由道管流至计量杯内。
湿球杯：L形湿球杯乃属运用湿度时装水之容器。
置物架：此架乃是由塑钢制成，故集中点重量以不超过2kg为限，如分散放置尚可承受10kg以内。置物架两旁有上下二排圆孔，是放置置物
棒以垂直面分15度，30度角用。
过滤器：用于过滤盐液中之杂质，确保喷嘴不被杂物堵塞。
加热水槽：此水槽附着于实验室底部，用于装水加热保持实验温湿度平稳，其功能加热，保温。
实验室外部
干湿球温度计：读取试验室内之温湿度。
计量桶：收集每次试验之喷雾量，50ml之刻画
密封水槽：利用水封原理，以避免盐雾外泄
饱和空气桶：放置于控制箱底部，采用SUS#304不锈钢板制成。其功能在于
空气经由此桶加温、加湿，使空气达到饱和湿度后至喷嘴喷雾。盐水补充瓶：自动补充盐水预热槽之盐液。
试验盖：屋顶式斜角100度透视盖，用于覆盖于试验室上方结合为一体。调压阀：此阀是空气压力过高过低时，藉压力表显示来调整试验室压力（试验条件1kg/cm2）。
压力表：此表指针所显示之压力是空气经由饱和空气桶加温，传达喷嘴时所达到的压力（试验条件1kg/cm2）。
排气管：21/2“口径管线，结合此排雾于室外，不可有积水之现象，使其雾气自然排出。
排水管：1/2“口径管线，结合排水管于水排沟，使其废水由此排出。
入水口：自动补充试验室及饱和桶之水至正常使用状况。
控制系统：
试验室温度控制：乃控制实验室之温度，依标准温度设定，盐水试验35℃，耐腐
蚀试验50℃。
饱和空气桶温度控制器：乃控制饱和空气桶之温度，温度设定盐水试验47℃，耐
腐蚀试验63℃。
计时器：可调式0.1s-999hr 可任意设定实验所需时间，终了自动停机。
累时器：直读式0-9999.9hr 可指示试验时间之累积，用于记录仪器工作总时间。加热水槽温度控制器：控制加热水槽之水温，控制器是配合实验室温度控制本验
机四周之环境温度变化差异过大时，亦需配合调整，其
设定方式位于控制箱内。
盐水喷雾试验：实验室温度控制器设定为35℃，加热水槽温度控制器设定为47℃
（40℃-50℃）。
耐腐蚀试验：试验室温度控制器设定为50℃，加热水槽温度控制器设定为
65℃（60℃-70℃）。
饱和空气桶安全温度控制器：饱和空气桶安全保护装置，温度安全设定值比实际
温度高5℃（位于控制箱内）。
电源开关：照光翘板式，控制全机之总电源。
操作开关：照光翘板式，控制试验室加热槽及饱和空气桶之加热系统。
定时器开关: 照光翘板式,控制时间控制器之电源。
喷雾开关：照光翘板式，控制喷雾系统。
除雾开关：照光翘板式，控制除雾系统，清除箱内盐雾。
超温警报灯：加热槽之温度超出65º，则此灯亮并切断电源。
低盐水警报灯：盐水预热槽之水位低于下限，则此灯亮，并切断操作系统。
结束指示灯：计时设定所需时间终了，此灯亮并自动停机。
左方低水位警报灯：加热槽之水位低于下限，则此灯亮并切断电源。
右方低水位警报灯：饱和桶之水位低于下限，则此灯亮，并切断操作系统。
叁：安装须知及注意事项
1．电源220V 单相15A
2．机器放置位置后面离墙约50cm左右两侧则留维修之空间。
3．机器外线为总电源线2.5mm2电源线之前，请再加装一只无熔丝开关或门刀开关（约16-25A）。
黑色线为空压机电源，请接于空压机开关上。
空压管请接于空压机前方入气阀。
4．排水管可用PVC1/2“硬管排放，须注意水管应往下。
排气管需用硬管PVC21/2“硬管，沿伸至室外排放，须注意排气管之安装，可由机器平行向下。
5．机器之安装位置，请避免阳光直照射，以免影响测试之条件。
6．机器之安装位置，应尽量勿靠近其它电器设备、精密仪器或易燃物品，以免危险。
7．本机器为PVC塑料制成，请勿用力碰撞，以免破裂，使用温度请勿超出试验标准范围，以免因过热而变形。

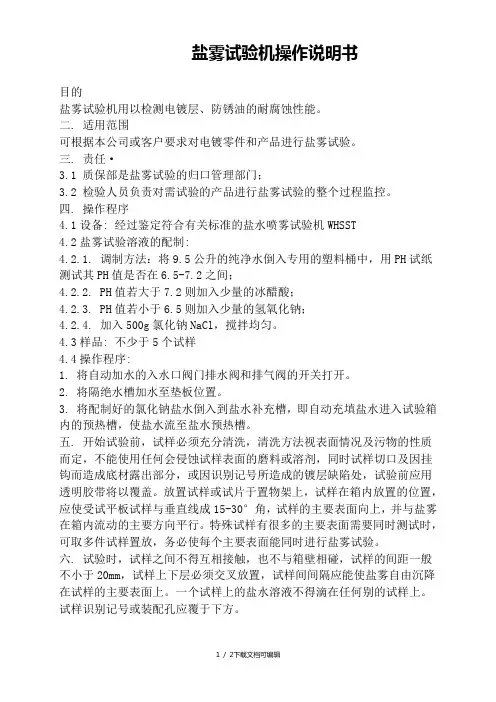

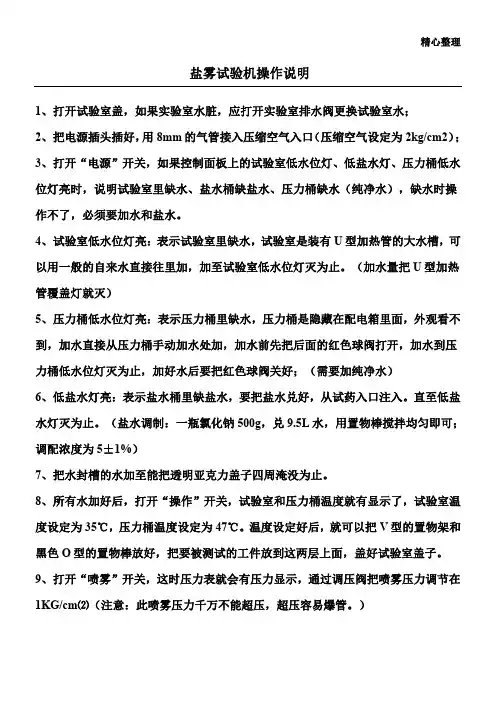

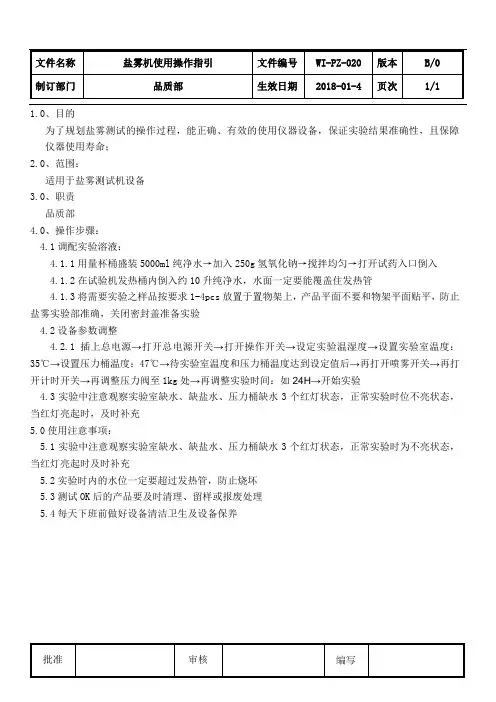

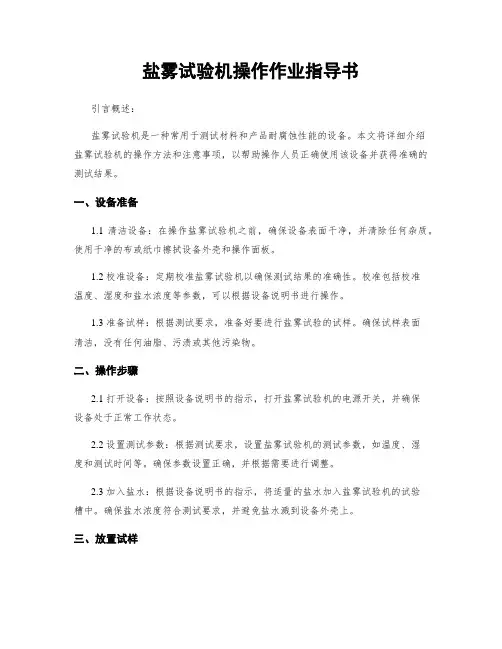

肆：操作说明
一．插上电源。如：图三所示(7电源220V)
二．打开电源开关。如：图一所示(1开关打开);三个水位灯亮。如：图一所示（7为实验室低水位，9为低盐水，10为压力桶低水位），实验室和压力桶可以自动进水；如：图三所示（8自动进水入口），接上水源既可。手动加水更会方便，实验室打开图二所示（5
透明盖倒入纯净水），加到如图一所示（7低水位灯不亮）既可。压力桶打开图二所示
（10压力桶手动加水处下红色阀门打直倒入纯净水），加到如图一所示（10低水位灯不
亮）
喷雾开关。低盐水是需要自己配置，5%的比例配置方法用5000ML桶加纯净水到4750ML 处倒入250克氯化纳用棒搅匀均可倒入如：图二所示（6试药入口），注：盐水从试药
入口倒入会流入实验室里小箱里，实际上试药入口是给你一个储存盐水的量。盖子盖上
加自来水密封
三．三个水位灯全部不亮时打开图一所示（2操作开关），图一所示（12和13温度显示器亮）绿色为实际温度，红色为设定温度（温度都设好实验室为35度，压力桶为47度），升温需要30分钟左右。
四．接上气源如图三所示（4压缩空气进气处）接8MM气管插入压力表显示两公斤，调法为调压阀顶瑞拉起顺时针是增大；逆时针是减少。
五．开起喷雾开关如图一所示（3喷雾开关）；如图一所示（14压力显示）为一公斤，调压力如图二所示（8调压阀）；注：前面一公斤；后面二公斤，不可过大。
六．计时器：可调H；M；S分别为时；分；秒，数字为千位最高可设9999H如（9999H为9999小时；0008S为8秒）设定好后打开图一所示（4计时开关）开始记时，图一所示（8结束灯）量时证明时间到整机停止工作。
七．图一所示（16积时器）为整机开始直到现在用的累积时；没什么大用做以参考
5除雾开关）是在做产品测试中途或做完测试马上想看效果时打开除雾使试
验室里盐雾由图三所示（1排气孔
