幕墙培训资料材料简介(一)

一幕墙材料分类及基本要求1.幕墙材料分类材料是保证幕墙质量和安全的物质基础.幕墙所使用的材料,概括起来,基本上可有四大类型.即：骨架材料、板材、结构粘结及密封填缝材料、五金配件等.n骨架材料主要有铝型材和钢材两种.n板材主要有玻璃、铝板、石材、不锈钢板、陶板、千思板、彩钢板、阳光板等.n结构粘结及密封填缝材料主要包括硅酮结构胶、耐候密封胶、间隔双面胶带、密封胶条、泡沫棒、保温岩棉等.n五金配件主要包括开启附件、预埋件、转接件、连接件等.2.对幕墙材料的基本要求符合相应规范及标准幕墙材料绝大部分国内都能生产,而且大部分都有国家标准或行业标准,但是,由于生产技术和管理水平的差别,市上同种类材料质量,由于生产厂家不同质量差别也很大.作为建筑外围护结构的幕墙,虽然不承受主体结构的荷载,但处于建筑物的外表面,除承受本身的自重外,还是承受风荷载、地震作用和温度作用的影响.因此,要求幕墙必须安全可靠,要求幕墙使用的材料都应该符合国家或行业标准规定的质量指标,少量暂时还没有国家或行业标准的材料,可按国外先进国家同类产品标准要求,生产企业制订企业标准作为产品质量控制的依据.总之,不合格的材料严禁使用,必须具有出厂合格证.具有耐候性和耐久性幕墙处于建筑物的外表面,经常受自然环境不利因素的影响,如日晒、雨淋、风沙等不利因素的侵蚀,因此,要求幕墙材料要有足够的耐候性和耐久性.具备防风雨、防日晒、防盗、防撞击、保温隔热等功能,因此,所用金属材料和金属零配件除不锈钢和耐候钢外,钢材应进行热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施,铝合金材料应进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理,以保证幕墙的耐久性.具有不燃性和难燃性能幕墙无论是在加工制作还是在安装施工中,还是在交付使用后,防火都十分重要,因此,应尽量采用不燃材料和难燃材料,但目前国内外都有不少材料还是不防火的,如双面胶带、填充棒等都是易燃材料,因此,在安装施工中应倍加注意,并要有防火措施.二骨架材料幕墙所采用的骨架材料主要有两大类,一种是铝合金型材,一种是钢材.主要用于制作幕墙框架也称幕墙龙骨和面材板块的副框.一般来讲,铝合金型材用做玻璃、铝板幕墙的龙骨和副框,钢材则用做石材幕墙的龙骨.1．铝合金型材铝是继钢之后当今在建筑业中使用最多的金属结构材料.在建筑业中用铝的主要项目是铝门窗、幕墙.铝材具有良好的材料性能,例如比重较小、强度适宜、化学稳定性好、易于保持清洁、电导率高、辐射性能良好,适合于阳极氧化,而且容易加工.铝通过添加剂诸如镁Mg、锰Mn、铜Cu、硅Si和其它一些元素可以很大范围内改变铝的性能,制成多种性能优越的铝合金材料.铝合金型材形成的过程铝钒土——纯铝纯铝是通过两级提炼法从矿石中提取的,第一级提炼法叫作“巴伐利亚提炼法”,此法是用化工程序从铝钒土中提炼出氧化铝粉.每两吨铝钒土可提供一吨氧化铝.第二级叫熔融电解,就是把氧化铝投入高温熔池中融化,并接通电流使它分解为氧和铝.每二吨氧化铝可提取一吨纯铝.纯铝也叫电解铝,其纯度在百分之九十九点五到九十九点八之间,这是冶炼铝的最终产品.纯铝——铝合金型材程序图如下图铸造均化处理挤压模具制造人工时效处理表面处理型材废液处理铸造幕墙型材一般采用6063—T5牌号的铝镁硅合金.其生产工艺是在纯铝锭的溶液中添加所需的化学成份,并连续铸成各种规格的铝合金棒材.考虑到化学成份对机械性能的影响,有必要把镁和硅的含量比,调整到：1.特别是过剩的镁会降低铝合金材料的强度；过剩的硅有损于铝的挤压性能和电解着色性能,过少的硅将会降低型材的机械性能；含铁成份过多,挤压型材表面会粗糙,会影响氧化膜的光泽,加大着色的色差,必须严格控制铁的含量,使之降到最小范围内；锌、铜含量过高,将对氧化膜外观质量有明显降低,因此在熔铸时调整化学成份就必须严格按要求进行.均化处理均化处理是为了使材料具有良好的机械性能和表面质量包括着色表面质量.均化处理的加热温度为560-580℃.最短的保温时间为6小时,冷却速度为200℃/小时以上.挤压型材n挤压速度：一般挤压实心型材,挤出的型材速度在40米/分左右,空心型材在20米/分左右.n冷却速度：一般是以T5RCS来处理,进行强冷,以100-155℃/分的冷却速度进行冷却,厚度太大时,会使冷却减慢,这时需采用水冷或液氮冷却.但使用水冷会使型材变形,给校正增加困难.n人工时效处理：6063铝合金为时效硬化型铝合金,以提高型材的机械性能为目的,Si固熔体,在170-200℃之间,加热一定进行人工时效处理,将硬合金元素Mg2时间后很均匀地析出.工艺参数：180℃—10小时,其中加热升温2小时.n挤压比：即挤压筒直径大小面积与型材断面面积之比,一般取15-35,型材外轮廓即外圆尺寸应小于挤压筒直径.表面处理表面处理的作用：n提高表面耐腐蚀性能,保持表面光泽不易划伤.n使型材表面具有坚固的抗风化性能,保持型材表面的美观.n满足建筑艺术色彩的要求,使建筑长期具有有魅力的外观.表面处理的方法a阳极氧化：以铝或铝合金制品为阳极置于电解质溶液中,利用电解作用,使其表面形成氧化铝薄膜的过程,称为铝及铝合金阳极氧化处理.常用的方法是直流电硫酸阳极氧化法.工艺过程：表面预处理——阳极氧化——沸水封孔b电解着色：电解溶液中的金属离子渗到膜孔隙底部还原沉积而使膜层着色的方法,称为电解着色法.也称二次电解法.工艺过程：表面预处理—直流电硫酸阳极氧化—电解着色—沸水封孔或电泳涂浸c电泳涂漆：以阳极氧化着色后的制品作为阳极,铝或不锈钢为阴极,置于热固化型丙烯酸透明树脂溶液中,在外电场的作用下,带负电荷的涂料粒子向制品移动,从而在其表面形成一层带有胶粘性的漆膜.工艺过程：表面预处理—阳极氧化—电解着色—电泳涂漆d粉末喷涂：把干燥粉状物吸附于金属工件表面,经过200℃左右高温烘干后,粉状物固化成为一定厚度的坚固光亮的涂层.主要成份：环氧树脂、聚氨脂及它们之间的不同组合.工艺过程：铝型材经过表面预处理,然后在铬酸盐溶液中进行化学氧化；清洗干燥后进入喷粉室,在强电场40-100KV中,通过喷枪将带负电荷的粉末均匀地喷涂在型材表面上,所以能保持长时间粘合并能达到100μm厚.最后在烘干固化室固化,这种涂层抗蚀性、耐热性、硬度都很高,色泽鲜艳、颜色多达几十种,成本较低e氟碳漆喷涂：在铝合金基材上喷涂氟碳树脂,并经高温烘干,在铝合金基体表面上形成固化的氟碳漆保护膜,氟碳树脂也就是聚偏二氟乙烯漆,氟碳树脂的化学结构是以氟、碳化学键结合的,这种短键性质的结构至今被认为最稳定、最牢固的结合,因此,氟碳喷涂漆膜在机械性能方面具有优异的耐磨性、抗冲击性,特别是在恶劣气候和环境下更显示出长久的抗褪色性、抗紫外线、抗粉化性及耐化学腐蚀性能,并可制成多种颜色.常用的PVDF树脂主要品牌有kynar500和Hylar5000两种.工艺过程：氟碳喷涂工艺流程一般要经过表面预处理、多层喷涂、流平、烘烤固化、冷却、检验、卸件等工序.型材材质标准规范标准：根据玻璃幕墙工程技术规范JGJ102-2003规定：n玻璃幕墙采用铝合金材料牌号所对应的化学成份应符合现行国家标准变形铝及铝合金化学成份GB/T3190的有关规定,铝合金型材质量应符合现行国家标准铝合金建筑型材GB/T5237中规定,型材尺寸允许偏差应达到高精级或超高精级.n玻璃幕墙铝合金型材采用阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂进行表面处理时,应符合现行国家标准铝合金建筑型材GB/T5237规定的质量要求,铝合金型材表面处理层的厚度应满足下表要求：表面质量由模具造成的纵向挤压痕,6063和6063A铝合金模具挤压痕深度不得超过.阳极氧化膜厚度电泳涂漆复合膜厚度氟碳漆喷涂膜厚最大机台4000吨,型材最大长度6米2．钢材幕墙用钢材类型比较大的幕墙工程都要以钢结构为主骨架,铝合金幕墙与建筑的连接构件大部分也采用钢材,钢材主要以碳素结构钢Q235B为主,也使用低合金钢和耐候钢.用于幕墙的钢材主要有槽钢、工字钢、方钢、角钢等.具体规格与型号应由计算决定.钢材性能强度钢材的强度指标有比例极限δp、弹性极限δe、屈服点fy和抗拉强度fu.前三个指标实际上可用屈服点fy作为代表,设计时可认为这是钢材可以达到的最大应力值.抗拉强度fu是钢材在破坏前能够承受的最大应力值.塑性钢材的塑性一般是指当应力超过屈服点后,能产生显着的残余变形塑性变形而不立即断裂的性质.衡量钢材塑性好坏的主要指标是伸长率δ和断面收缩率Ψ.在测量时,断面收缩率容易产生较大的误差.因而在钢材标准中常采用伸长率来表示塑性.韧性钢材的韧性是钢材在塑性变形和断裂过程中吸收能量的能力,也表示钢材抵抗冲击荷载的能力,与钢材的塑性有关而又不同于塑性,它是强度与塑性的综合表现.韧性指标是由冲击试验获得的,它是钢材在冲击荷载作用下是否出现脆性破坏的重要指标之一.可焊性钢材的可焊性是指在一定的工艺和结构条件下,钢材经过焊接后能够获得良好的焊接接头的性能.可焊性分为施工上的可焊性和使用性能上的可焊性.施工上的可焊性是指焊缝金属产生裂纹的敏感性以及由于焊接加热的影响使近缝区钢材硬化和产生裂纹的敏感性.可焊性好提指在一定焊接工艺条件下焊缝金属和近缝区的钢材均不产生裂纹的性能.使用性能上的可焊性是指焊接接头和焊缝的缺口韧性冲击、韧性和热影响区的延伸性塑性.要求焊接构件在施焊后的力学性能不低于母材的力学性能.冷弯性能冷弯性能是指钢材在冷加工在常温下加工产生塑性变形时,对产生裂缝的抵抗能力.钢材冷弯性能是用冷弯试验来检验钢材承受规定弯曲程度的弯曲变形性能,并显示其缺陷的程度.冷弯性能合格是一项衡量钢材力学性能的综合指标.耐久性能影响钢材使用寿命的因素较多,主要是由于钢材的耐腐蚀性较差,因此必须采取有效的防腐措施.随着时间的增长,钢材的力学性能有所改变,出现所谓“时效”现象.根据结构的使用要求和所处的环境条件,必要时对钢材进行快速时效后测定钢材的冲击韧性,以鉴定钢材是否适用.镀锌层特性3．不锈钢材不锈钢的种类非常多,经常使用的就有64种,根据不锈钢在经900~1000℃高温淬火处理后的反应和微观组织,将其分为三类：淬火后硬化的马氏体系、淬火后不硬化的铁素体系和高铬镍不锈钢所具有的奥氏体组织.幕墙上应用的是奥氏体不锈钢.也是一般用途的不锈钢,它是具有一定的强度,耐腐蚀性较好,韧性较大并具有良好焊接性能的品种.用于室内的不锈钢一般采用0Cr18Ni9304；用于室外的不锈钢也可采用1 Cr18Ni9Ti中国特；如果是海滨城市或污染比较严重的地区,用于室外的不锈钢件一般采用0 Cr17Ni12Mo2316.用于不锈钢幕墙的不锈钢薄板厚度小于或等于4mm的不锈钢板尤其是厚度小于2mm的不锈钢板用得更多其表面处理方法有磨光面镜面、拉毛面、蚀刻面.三、板材幕墙所采用的板材主要有玻璃、铝板、石材、阳光板等.1．玻璃在建筑工程中,玻璃是一种重要的建筑装饰材料,它的运用十分广泛.玻璃具有透光、透视、隔声、隔热、保温以及降低建筑结构自重的性能,因此,玻璃不仅用于门窗,还大量用于建筑的外墙.近年来,兼有装饰性和功能性的玻璃新品种不断研制和生产,玻璃的用途范围也越来越广.玻璃的基本知识玻璃的成份.二氧化硅的天然成份是沙子或者石英.每种所有玻璃主要成份为二氧化硅SiO2玻璃的混合原料中一半以上都是沙子.沙子的熔点约为1700℃.如果向沙子里再添加一些其它原料,如苏打、硫酸盐和石灰、方解石和白云石等,这种混合材料的熔化温度就会降低,降至约1400℃,加入碎玻璃等添加材料将促进它熔化过程.玻璃原片的制造方法玻璃原片的制造方法有拉引法和浮法两种生产工艺,目前,平板玻璃的制造方法基本上都是采用浮法工艺,这种制造玻璃的方法是由英国研究出来的.所谓浮法,就是使液态玻璃浮于“理想”平坦的锡液表面上,使玻璃板的两面成形面特别光滑,从而制出火力抛光玻璃.通过降低锡液的温度使玻璃板凝固,然后再将玻璃板从锡槽中取出.玻璃的基本性能n比重：2560kg/m3n厚度为1mm时,1m2的重量：n强度：抗拉强度：40-60N/mm2抗拉强度的波动性很大.即使有一些极小的裂纹和边缘豁口也会大大降低抗拉强度.n抗压强度：880~930N/mm2n抗弯强度：28N/mm2计算值,实测数值分散度为40~60N/mm2n硬度：~莫氏硬度n弹性模量：E=72000N/mm2n热膨胀系数：~10-5/℃n导热系数：λ=mk建筑用玻璃的种类玻璃的分类比较复杂,按照制造工艺可分为普通平板玻璃和浮法玻璃；按照玻璃表面处理方式可分为普通透明玻璃、镀膜玻璃、磨砂玻璃、彩釉玻璃、陶瓷玻璃等；按照安全性可分为普通玻璃和安全玻璃；按照玻璃层数可分为单层玻璃、复合玻璃包括中空玻璃、夹层玻璃、夹丝玻璃等.普通平板玻璃用拉引法工艺生产出来的玻璃.执行国标为GB4871-85,按等级分：优等品、一等品、合格品三类.按厚度分：2、3、4、5mm四类透明浮法玻璃浮法玻璃是以熔化的玻璃浮在熔锡液面上,靠自重和表面张力的作用而形成平滑表面的玻璃.幕墙用的无色、灰色、茶色玻璃都是浮法玻璃,其特点是表面平整,无波纹“不走像“.浮法玻璃Float glass国标为GB11614-1999.根据该标准,浮法玻璃按厚度分为2、3、4、5、6、8、10、12、15、19mm十类,按等级分：制镜级、汽车级、建筑级三类.磨砂玻璃磨砂玻璃是用机械喷砂、手工研磨或氢氟酸溶蚀等方法将普通平板玻璃表面均匀磨成毛面.由于表面粗糙,使光线产生漫射,具有透光性而不能透视,并能使室内光线柔和而不刺目,并可做成各种图案,满足不同的效果要求.着色玻璃着色玻璃一般是蓝色、灰色、或古铜色.执行标准GB/T18701-2002着色玻璃,玻璃生产时在原料中引入某些具有吸热性能的着色剂加工而成.浮法玻璃在生产时,当玻璃流经锡槽之际进行电解,使金属离子进入玻璃表层加工而成,还可以在玻璃表面喷以吸热、着色或氧化物加工而成,另一种是用镀膜方法生产吸热玻璃.着色玻璃按生产工艺分为：着色浮法玻璃和着色普通平板玻璃.着色浮法玻璃按用途分为：制镜级、汽车级、建筑级.着色浮法玻璃按厚度分为：2、3、4、5、6、8、10、12、15、19mm.镀膜玻璃镀膜玻璃具有单向透像的特性,由于这种奇特的性质,它为建筑设计的创新和立面设计的灵活性提供优越的条件.镀膜玻璃在人眼视网膜灵敏区内,即：λ=波长范围内,具有良好的透明度,而在波长小于μm的紫外线波段和波长大于μm的红外波具有很高的反射率.能隔绝紫外光,减少炫光,对红外辐射有很强反射能力,节能达30%以上.阳光控制镀膜玻璃阳光控制镀膜玻璃是对波长350~1800um的太阳光具有一定的控制作用的镀膜玻璃,又称热反射玻璃.热反射镀膜玻璃的主要特性是：只能透过可见光和部分~的近红外光,对以下的紫外线和3um以上的中、远红外光不能透过,可以将大部分的太阳能吸收和反射掉,降低室内的空调费用,取得节能效果.阳光控制镀膜玻璃的生产工艺主要有以下几种：1化学或物理气相沉积法.2真空离子数沉积法.3溶胶凝胶镀膜法.4真空溅射镀膜法.5在线热喷涂分解法.不同的生产工艺,其质量有差异,为此JGJ102-2003规定玻璃幕墙采用的阳光控制镀膜玻璃应符合下列要求：离线法生产的镀膜玻璃应采用真空磁控阴极溅射镀膜玻璃；在线法生产的镀膜玻璃应采用热喷涂法镀膜玻璃.镀膜玻璃在线热喷涂分泪盈眶解法是在浮法玻璃的退火前区,在玻璃表面喷涂有机金属化合物,玻璃的高温使有机金属化合物在空气中分解为金属氧化物,从而形成薄膜.可以喷涂多层膜,但光学性能控制比较困难.一般多为单层膜,产品属于硬膜系列,膜面可向内或向外使用,产品能切割、磨边、钻边,也可进行热处理,可单片使用,但光学性能差,产品种类极少.低辐射镀膜玻璃低辐射镀膜玻璃“Low-E”玻璃是一种对波长~25um的远红外线有较高反射比的镀膜玻璃.常用生产方法有：在线高温热分解沉积法和离线真空溅射法.在线法生产的镀膜玻璃是在浮法玻璃冷却过程中形成的,液体金属粉末直接喷射到热玻璃表面上,随着玻璃的冷却,金属膜成为玻璃的一部分,因此该膜层质地坚硬,可热弯,钢化、可单独使用,但膜比较薄,热学性能较差,如果增加膜厚则透光性较差.测射法生产的镀膜玻璃需一层纯银薄膜作为功能膜,纯银膜在二层金属氧化物膜之间,金属氧化膜对纯银膜提供保护,且作为膜层之间的中间层增加颜色的纯度和光透射水平.测射法生产低辐射镀膜玻璃在颜色和纯度方面优于在线法生产的镀膜玻璃,最主要的优点是其热学性能较好,但其氧化银膜层非常脆弱,不能单独使用,必须做成中空玻璃.低辐射膜玻璃允许大量太阳能及可见光透射进室内,又能把室内物体释放的90%以上的热能反射回去,保留在室内,因而在寒冷地区可节约取暖费用.此外,低辐射玻璃还能阻挡紫外线于室外,使室内摆设和家具的褪色大为减缓.LOW-E玻璃的节能性体现在其对阳光热辐射的遮蔽性--即隔热性,对暖气外泄的阻挡性--即保温性两个方面.因使用地域和设计要求的不同,LOW-E玻璃被划分为遮阳型、高透型两大系列.较高的可见光透过率--外观效果通透性好,室内自然采光效果好.较高太阳能透过率--透过玻璃的太阳热辐射多,玻璃的遮阳系数SC≥.极高的远红外线反射率--较低的传热系数U值,保温性能优良.保温性特点使其适用于北方寒冷地区,冬季允许太阳热辐射进入室内以增加室内的热能,并将室内暖气、家用电器及人体发出的远红外热暖气反射回室,有效降低暖气的能耗.高透光率特点使其适用于不分地域的高通透性外观设计的建筑,使建筑物透明、通透,突出自然采光.彩釉钢化玻璃彩釉钢化玻璃是将无机色釉通过丝网或辊简印刷机印制在玻璃表面,然后经烘干、钢化处理,将釉料永久性烧结于玻璃表面而得到的一种抗酸碱和安全性高的玻璃产品,广泛应用于玻璃幕墙上.彩釉钢化玻璃和镀膜玻璃作为玻璃幕墙的主要部分,分别构成玻璃幕墙的窗间墙和圈梁部分,两者各具其功能,缺一不可.镀膜玻璃以其良好的反射性能,可以阻挡大部分太阳光进入,从而降低大厦的空调费用.但若将镀膜玻璃用于窗间墙部分,则会因其透光性,将大厦管线及结构部分暴露无遗,极大地影响了建筑的美学效果.彩釉钢化玻璃兼具反射和不透光两大功能,作为窗间墙部分,不仅可以有效地阻挡太阳光的穿透,而且更以其缤纷的色彩和绚丽的图案,突破了传统玻璃幕墙单一色调“玻璃盒”的限制,使现代玻璃幕墙大放异彩.安全玻璃安全玻璃指破坏时安全破坏,应用和破坏时给人的伤害达到最小的玻璃,包括符合国家标准GB9962规定的夹层玻璃,符合国家标准GB9963规定的钢化玻璃,和符合国家标准规定的防火玻璃以及由它们构成的复合制品.夹层玻璃两层以上薄片玻璃用有弹性的有机塑料粘合剂经高温高压加工制成的一种安全玻璃.其加工工艺分干法和湿法两种.夹层玻璃是一种具有耐久性和适用性的高性能材料,而且品种多,尺寸大,用它可以解决建筑设计中的许多难题.用于夹层的玻璃原片：高级浮法透明玻璃、彩釉玻璃、热弯玻璃等；玻璃幕墙用夹层玻璃中间层材料应采用聚乙醇塑丁醛PVB胶片并干法加工合成.PVB胶膜颜色：透明、乳白、灰、蓝、绿、粉红等.PVB胶膜厚度：为的整数倍,夹层玻璃具有以下性能：n可透视性：由于玻璃中所夹的PVB膜片的拆射率非常接近于玻璃本身,因此夹层玻璃可保持与普通玻璃相同的纯净和透明.n安全性:PVB膜的韧性非常好,在夹层玻璃受到外力猛烈撞击而破碎时,这层膜会吸收大量的冲击能、并使之迅速衰减.故夹层玻璃很难被击穿,而能够保持极好的完整性.这使采用了夹层玻璃的建筑物在受到诸如风暴、地震、爆炸以及其他暴力袭击时,即使玻璃破碎,仍能完整地保持在门窗框架内,风雨及其它外来物难以对室内造成破坏.同时,建筑物内外的人员了不致遭到飞溅的玻璃碎片的伤害.当采光天棚、天窗、吊顶及架空地面采用夹层玻璃时,即使玻璃破碎了也无散落、下坠伤人之虞.n保安性：因为无法用玻璃刀对已安装的夹层玻璃实施有效切割,而且正常人用其它工具击穿夹层玻璃耗时长、声响大.故通过切割或打碎夹层玻璃进入室内非常困难而且容易被发现.夹层玻璃对于恶意破坏、偷盗和暴力侵入有很强的抵御作用.n防飓风与地震：由于夹层玻璃在破裂时或破裂后,碎片仍保留在原位的性能,使其成为飓风区和地震区人们乐于采用的建筑材料.。

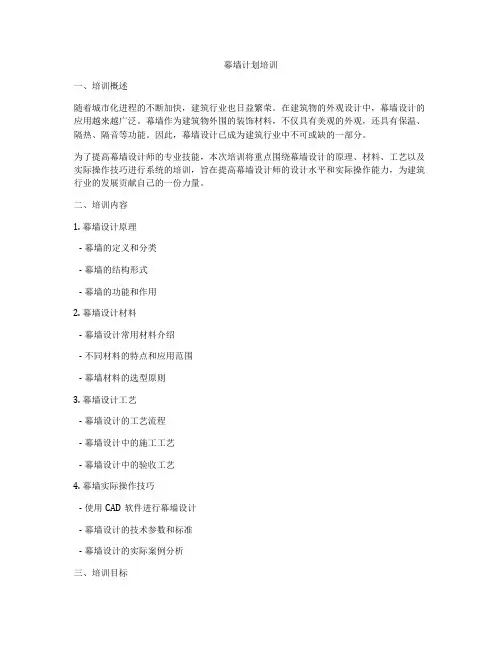

幕墙计划培训一、培训概述随着城市化进程的不断加快，建筑行业也日益繁荣。

在建筑物的外观设计中，幕墙设计的应用越来越广泛。

幕墙作为建筑物外围的装饰材料，不仅具有美观的外观，还具有保温、隔热、隔音等功能。

因此，幕墙设计已成为建筑行业中不可或缺的一部分。

为了提高幕墙设计师的专业技能，本次培训将重点围绕幕墙设计的原理、材料、工艺以及实际操作技巧进行系统的培训，旨在提高幕墙设计师的设计水平和实际操作能力，为建筑行业的发展贡献自己的一份力量。

二、培训内容1. 幕墙设计原理- 幕墙的定义和分类- 幕墙的结构形式- 幕墙的功能和作用2. 幕墙设计材料- 幕墙设计常用材料介绍- 不同材料的特点和应用范围- 幕墙材料的选型原则3. 幕墙设计工艺- 幕墙设计的工艺流程- 幕墙设计中的施工工艺- 幕墙设计中的验收工艺4. 幕墙实际操作技巧- 使用CAD软件进行幕墙设计- 幕墙设计的技术参数和标准- 幕墙设计的实际案例分析三、培训目标1. 了解幕墙设计的基本原理和分类，并能够根据建筑物的特点进行合理的幕墙设计。

2. 熟悉常用的幕墙设计材料，掌握材料的特点和应用范围，能够根据实际需求进行材料的选型。

3. 熟悉幕墙设计的工艺流程，能够独立完成幕墙设计的各个环节，并具备一定的验收能力。

4. 掌握使用CAD软件进行幕墙设计的技巧，能够根据实际情况进行幕墙设计，并能够进行实际案例分析。

四、培训方法1. 理论讲解通过专业讲师对幕墙设计的原理、材料、工艺和实际操作技巧进行系统的讲解，使学员对幕墙设计有一个全面的了解。

2. 实地考察组织学员进行实地考察，实际感受不同类型建筑物的幕墙设计，增强学员对幕墙设计的实际操作技巧的掌握。

3. 案例分析开展实际案例的分析讨论，帮助学员根据实际案例进行幕墙设计的思考和总结，提升学员的设计水平。

4. 实际操作利用模拟设备进行实际操作培训，使学员能够在实际操作中熟练掌握幕墙设计的操作技巧。

五、培训师资本次培训将邀请多名具有丰富经验的幕墙设计师担任讲师，他们不仅在幕墙设计方面有着丰富的实践经验，还具备较高的教学水平，能够为学员提供专业的指导和帮助。

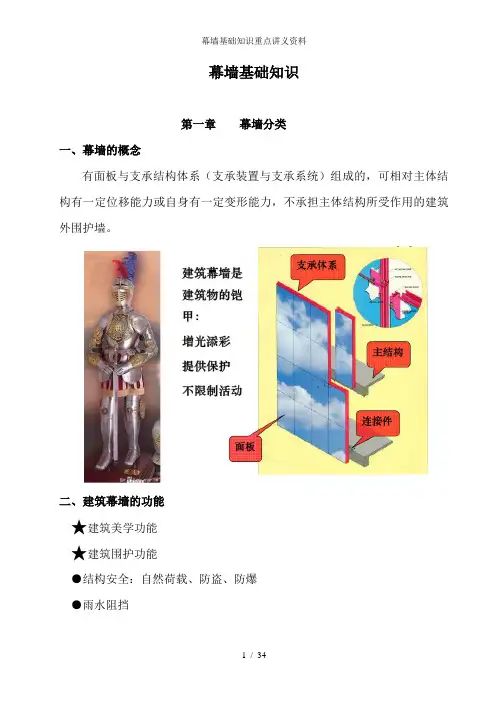

幕墙基础知识第一章幕墙分类一、幕墙的概念有面板与支承结构体系（支承装置与支承系统）组成的，可相对主体结构有一定位移能力或自身有一定变形能力，不承担主体结构所受作用的建筑外围护墙。

二、建筑幕墙的功能★建筑美学功能★建筑围护功能●结构安全：自然荷载、防盗、防爆●雨水阻挡●空气交换：密封要求、通风换气●热量传递：阻挡与利用●日光控制：遮挡与利用●隔绝声音：舒适与隐私●防火安全三、幕墙在中国的发展我国建筑幕墙行业虽然起步较晚，但起点高，1983年北京长城饭店第一个玻璃幕墙的兴建，拉开了中国建筑幕墙应用技术的序幕。

建筑幕墙已从传统意义上的建筑构件成为融建筑技术、建筑艺术、建筑功能为一体的新型建筑外围护构件。

从某种意义上讲，建筑幕墙已经成为现代建筑的标志。

近年来我国大型幕墙企业的装备水平大大超过了国外知名幕墙企业，国内也兴建了各种新型、异性和技术难度高的工程。

近年来，国家对节能环保的重视也指引了幕墙行业的发展道路，幕墙不仅仅是建筑“一件花哨的外衣”，而且是具有节能、保温、隔声、甚至具有防火、防爆等作用的最为理想的建筑外围护结构体系。

四、幕墙的分类4.1按面板材料分类4.1.1玻璃幕墙4.1.2金属板幕墙：铝板、铜板、钢板、锌板、钛板4.1.3石材幕墙4.1.4人造板幕墙：瓷板、陶板、微晶玻璃、千思板（Trespa)、GRC、阳光板等4.1.5 玻璃幕墙的分类：★原片材质：普通清玻、低铁超白玻璃、本体着色玻璃★玻璃热处理状态：退火玻璃、钢化玻璃、半钢化玻璃★玻璃组件组成：单片玻璃、夹层玻璃、中空玻璃、夹层中空玻璃★玻璃表面镀层：磨砂玻璃、反射膜玻璃、Low-E玻璃、彩釉玻璃★特种玻璃：防火玻璃、防爆玻璃、U型玻璃等◆安全玻璃：指全钢化玻璃、夹层玻璃以及由其组成的玻璃产品，例如钢化中空、夹层中空等4.2 按支承结构材料形式分类4.2.1 铝合金结构幕墙：6000系列铝合金材料，一般使用挤压型材、铸造或锻造构件；具有较高的强度重量比、精细的外观、良好的挤压加工性能、成熟的表面处理方式.4.2.2 钢结构幕墙碳素结构钢或不锈钢材质的型材、钢拉杆、拉索等；具有较高的强度和刚度、更纤细的外观尺寸、良好的焊接性能、较好的耐火性能.4.2.3 木结构幕墙采用木结构作为幕墙的支承体系；具有独特的建筑表现效果，以及优良的热工性能。

幕墙培训资料概论幕墙是指建筑物立面上的外部墙体系统，主要由玻璃、铝合金、石材等材料构成，用于保护建筑物内部区域，并提供隔热、防水和装饰等功能。

随着现代建筑技术的不断发展，幕墙在建筑设计中起着越来越重要的作用。

本资料将为您介绍幕墙的基本知识、设计原则以及施工要点。

一、幕墙的类型1. 幕墙按结构分为：点支式幕墙、板材式幕墙、网格幕墙和膨胀幕墙等。

每种类型的幕墙都有其特点和适用场合。

2. 幕墙按材料分为：玻璃幕墙、石材幕墙、金属幕墙和混合材料幕墙等。

选择合适的材料对于幕墙的性能和外观效果至关重要。

二、幕墙的设计原则1. 结构安全：幕墙的设计应符合建筑物结构的安全要求，并能承受正常风荷载和地震力。

2. 防水防潮：幕墙必须具备良好的防水和防潮性能，以保证建筑物内部不受水分侵入。

3. 隔热保温：幕墙应具备一定的隔热性能，降低建筑物内外温度差异，提高室内舒适度。

4. 美观装饰：幕墙设计不仅要满足基本功能要求，还要注重外观效果，与建筑风格相协调。

三、幕墙的施工要点1. 前期准备：施工前需要进行场地勘测、设计图纸审核等工作，确保施工的顺利进行。

2. 材料选用：根据设计要求，选择合适的幕墙材料，并进行质量检验，确保质量合格。

3. 施工工艺：幕墙的施工需要严格按照工艺规范进行，包括制作支撑结构、安装幕墙板材、密封处理等步骤。

4. 质量控制：施工过程中要进行质量检查，确保幕墙的安装质量和施工工艺符合规范要求。

5. 维护保养：幕墙的维护保养工作要及时进行，定期清洁幕墙表面，检查幕墙的密封性和防水性能。

结语幕墙作为现代建筑的重要组成部分，其设计和施工对于建筑的性能和外观效果起着决定性的作用。

本资料提供的幕墙培训资料是帮助您了解幕墙基本知识、设计原则和施工要点的重要参考。

希望通过学习，您能在幕墙设计和施工中获得更好的理解和应用。

如有任何问题，请随时与我们联系。

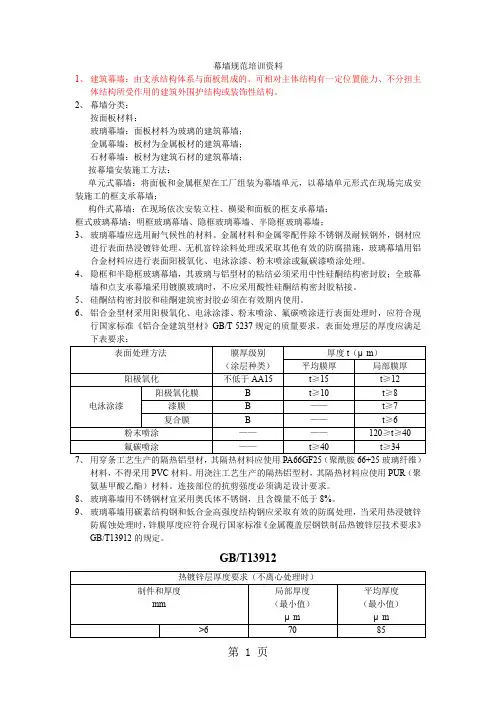

幕墙规范培训资料1、建筑幕墙：由支承结构体系与面板组成的、可相对主体结构有一定位置能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

2、幕墙分类：按面板材料：玻璃幕墙：面板材料为玻璃的建筑幕墙；金属幕墙：板材为金属板材的建筑幕墙；石材幕墙：板材为建筑石材的建筑幕墙；按幕墙安装施工方法：单元式幕墙：将面板和金属框架在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承幕墙；构件式幕墙：在现场依次安装立柱、横梁和面板的框支承幕墙；框式玻璃幕墙：明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙；3、玻璃幕墙应选用耐气候性的材料。

金属材料和金属零配件除不锈钢及耐候钢外，钢材应进行表面热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施，玻璃幕墙用铝合金材料应进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理。

4、隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘结必须采用中性硅酮结构密封胶；全玻幕墙和点支承幕墙采用镀膜玻璃时，不应采用酸性硅酮结构密封胶粘接。

5、硅酮结构密封胶和硅酮建筑密封胶必须在有效期内使用。

6、铝合金型材采用阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂进行表面处理时，应符合现行国家标准《铝合金建筑型材》GB/T 5237规定的质量要求，表面处理层的厚度应满足材料，不得采用PVC材料。

用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR（聚氨基甲酸乙酯）材料。

连接部位的抗剪强度必须满足设计要求。

8、玻璃幕墙用不锈钢材宜采用奥氏体不锈钢，且含镍量不低于8%。

9、玻璃幕墙用碳素结构钢和低合金高强度结构钢应采取有效的防腐处理，当采用热浸镀锌防腐蚀处理时，锌膜厚度应符合现行国家标准《金属覆盖层钢铁制品热镀锌层技术要求》GB/T13912的规定。

GB/T1391210、支承结构用碳素钢和低合金高强度结构钢采用氟碳喷涂或聚氨酯漆喷涂时，涂膜的厚度不宜小于35μm；在空气污染严重及海滨地区，涂膜厚度不宜小于45μm。

幕墙行业安全培训资料范本幕墙行业安全培训资料范本概述本文档为幕墙行业安全培训资料范本，旨在提供幕墙行业从业人员必备的安全知识，帮助保障工作场所安全，降低事故发生的风险。

目录1. [安全法规与标准](安全法规与标准)2. [风险识别与评估](风险识别与评估)3. [安全设备与防护措施](安全设备与防护措施)4. [应急救援与报警程序](应急救援与报警程序)5. [安全培训与意识提升](安全培训与意识提升)6. [结语](结语)安全法规与标准幕墙行业从业人员应熟悉国家和地方的安全法规和标准，包括但不限于《劳动法》、《安全生产法》、《建筑施工工程安全生产操作规程》等。

了解幕墙行业相关行业标准，例如《幕墙工程技术规范》等，以确保施工质量和安全性。

风险识别与评估学习正确的风险识别方法，包括对施工现场、设备、材料等进行认真检查和评估。

注重对风险等级的划分，区分高风险、中风险和低风险区域，并采取相应的防范措施。

典型风险1. 高空坠落风险：对于高层建筑幕墙施工人员，高空坠落是一个常见的风险。

要采取必要的防护措施，例如佩戴安全帽、安全带等。

2. 物体打击风险：在施工过程中，可能存在物体从高处坠落的风险，对施工人员和过路人员构成威胁。

应加装防护网、遮挡板等手段来降低风险。

3. 电气安全风险：幕墙施工涉及到电力设备操作和电力工具使用，要确保电气安全，防止触电事故的发生。

操作人员应接受专业培训，严格按照安全操作规程。

安全设备与防护措施确保使用符合国家安全标准的安全设备，例如安全带、安全网、防护板等。

学习正确使用安全设备的方法，并进行定期检查和维护。

建立专门的工作区域和通道，确保施工现场有足够的空间和通畅的出入口。

应急救援与报警程序学习应急救援程序和各种灾害事故的应对措施，例如火灾、电击、人员受伤等。

掌握正确使用消防器材的方法，并定期参加消防演习，提高灾害事故应对能力。

学习正确的报警程序，熟悉应急联系电话，确保能够快速有效地报警求助。

幕墙基础知识培训幕墙，作为现代建筑的外衣，不仅赋予了建筑独特的外观，还承担着重要的功能。

对于从事建筑相关行业的人员来说，了解幕墙的基础知识是至关重要的。

接下来，让我们一起深入探索幕墙的世界。

一、幕墙的定义与分类幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”。

它通常由面板（玻璃、铝板、石板、陶瓷板等）和后面的支承结构（铝横梁立柱、钢结构、玻璃肋等）组成。

根据面板材料的不同，幕墙主要分为以下几类：1、玻璃幕墙这是最常见的一种幕墙类型，以玻璃为面板。

玻璃幕墙又可细分为明框玻璃幕墙、隐框玻璃幕墙和半隐框玻璃幕墙。

明框玻璃幕墙的金属框架显露在外面，具有较强的立体感；隐框玻璃幕墙的金属框架隐藏在玻璃后面，外观更加简洁；半隐框玻璃幕墙则是部分框架可见，部分隐藏。

2、铝板幕墙铝板幕墙采用铝板作为面板，具有重量轻、强度高、耐腐蚀性好等优点，常用于高层建筑的外墙装饰。

3、石材幕墙石材幕墙以天然石材为面板，给人以稳重、大气的感觉，常用于高档商业建筑和公共建筑。

4、陶板幕墙陶板幕墙是一种新型的幕墙材料，具有良好的保温、隔热性能和丰富的色彩选择。

二、幕墙的性能特点1、美观性幕墙可以根据建筑的设计风格和需求，采用不同的材料和形式，创造出各种独特的外观效果，提升建筑的整体美感。

2、采光与通风合理设计的幕墙可以有效地引入自然采光和通风，降低建筑的能耗，提高室内的舒适度。

3、防水与气密性能优质的幕墙系统能够有效地防止雨水渗透和空气渗透，保护建筑内部不受外界环境的影响。

4、保温与隔热性能通过选用合适的幕墙材料和构造，可以提高建筑的保温隔热性能，减少能源消耗。

5、抗震性能幕墙的支承结构通常具有良好的抗震性能，能够在地震发生时保证幕墙的稳定性和安全性。

三、幕墙的结构体系幕墙的结构体系主要包括框架式幕墙结构、单元式幕墙结构和点支式幕墙结构。

1、框架式幕墙结构这是一种较为传统的结构形式，由立柱和横梁组成框架，将面板固定在框架上。

幕墙工程施工安全培训资料一、幕墙工程概述幕墙工程是建筑外墙装饰和保温和隔热的重要组成部分，它包括玻璃幕墙、金属幕墙、石材幕墙等。

幕墙工程具有美观、节能、防火、防水、防盗等功能，因此在建筑中得到了广泛应用。

然而，幕墙工程施工过程中存在一定的安全隐患，为了确保施工安全，提高施工质量，特制定本培训资料。

二、幕墙工程施工安全要点1. 施工前的准备（1）施工前，项目经理、技术负责人要对工长和安全员进行技术交底，工长和安全员要对全体施工人员进行技术交底和安全教育。

（2）进入现场必须佩戴安全帽、高空作业必须系好安全带，携带工具袋，严禁高空坠物。

（3）禁止在外脚手架上攀爬，必须由通道上下。

（4）幕墙施工下方禁止人员通行和施工。

2. 施工过程中的安全措施（1）现场电焊时，在焊接下方应设接火斗，防止电火花溅落引起火灾或烧伤其他建筑成品。

（2）所有施工机具在施工前必须进行严格检查，如手持吸盘须检查吸附质量和持续吸附时间试验，电动工具需做绝缘电压试验。

（3）电源箱必须安装漏电保护装置，手持电动工具操作人员戴绝缘手套。

（4）在高层石材板幕墙安装与上部结构施工交叉作业时，结构施工层下方应架设防护网。

在离地面3m高处，应搭设挑出6m的水平安全网。

（5）在6级以上大风、大雾、雷雨、下雪天气严禁高空作业。

3. 施工人员要求（1）所有施工人员进入施工现场必须戴安全帽，登高临空作业人员还需配备安全带、工具袋。

（2）高空作业人员须经专业技术培训和体格检查，合格者方可上岗施工。

（3）电工和电焊工必须持证上岗,焊接时下方必须设有接火斗，旁边有水桶、灭火器等安全防火措施，并由专职安全员指定一名施工人员在现场监护。

4. 施工环境要求（1）施工中如遇六级和六级以上大风，或大雨、浓雾等恶劣气候，专职安员应通知施工人员停止施工，如遇暴风还应指派人员做好机具和未完成部分的加固工作。

（2）施工中，在指定地点休息、吸烟，不得随意扔烟头，严格执行防火规定；施工作业区及库房应配备一定数量的灭火器具。

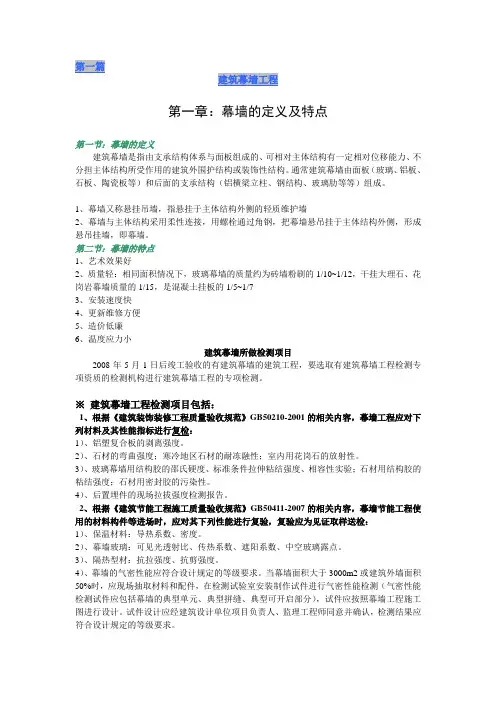

第一章：幕墙的定义及特点第一节：幕墙的定义建筑幕墙是指由支承结构体系与面板组成的、可相对主体结构有一定相对位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

通常建筑幕墙由面板（玻璃、铝板、石板、陶瓷板等）和后面的支承结构（铝横梁立柱、钢结构、玻璃肋等等）组成。

1、幕墙又称悬挂吊墙，指悬挂于主体结构外侧的轻质维护墙2、幕墙与主体结构采用柔性连接，用螺栓通过角钢，把幕墙悬吊挂于主体结构外侧，形成悬吊挂墙，即幕墙。

第二节：幕墙的特点1、艺术效果好2、质量轻：相同面积情况下，玻璃幕墙的质量约为砖墙粉刷的1/10~1/12，干挂大理石、花岗岩幕墙质量的1/15，是混凝土挂板的1/5~1/73、安装速度快4、更新维修方便5、造价低廉6、温度应力小建筑幕墙所做检测项目2008年5月1日后竣工验收的有建筑幕墙的建筑工程，要选取有建筑幕墙工程检测专项资质的检测机构进行建筑幕墙工程的专项检测。

※建筑幕墙工程检测项目包括：1、根据《建筑装饰装修工程质量验收规范》GB50210-2001的相关内容，幕墙工程应对下列材料及其性能指标进行复检：1）、铝塑复合板的剥离强度。

2）、石材的弯曲强度；寒冷地区石材的耐冻融性；室内用花岗石的放射性。

3）、玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性实验；石材用结构胶的粘结强度；石材用密封胶的污染性。

4）、后置埋件的现场拉拔强度检测报告。

2、根据《建筑节能工程施工质量验收规范》GB50411-2007的相关内容，幕墙节能工程使用的材料构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：1）、保温材料：导热系数、密度。

2）、幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点。

3）、隔热型材：抗拉强度、抗剪强度。

4）、幕墙的气密性能应符合设计规定的等级要求。

当幕墙面积大于3000m2或建筑外墙面积50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测（气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分），试件应按照幕墙工程施工图进行设计。

幕墙施工相关知识培训资料一.幕墙概念：由金属结构与板材组成，不承担主体结构荷载和作用的建筑外维护结构。

二.幕墙的分类：幕墙工程包括玻璃幕墙工程、金属幕墙工程及石材幕墙工程。

1.玻璃幕墙：○1按构造即组合形式可分为明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙、支点式玻璃幕墙和无骨架玻璃幕墙；其中点式玻璃幕墙又可分为玻璃肋点式连接玻璃幕墙、钢桁架点式玻璃幕墙和拉索式点式玻璃幕墙。

○2按施工方法的不同可分为单元式（板块式）玻璃幕墙和元件式玻璃幕墙。

2.金属幕墙：○1按材料的种类可分为单一材料幕墙（如铝单板幕墙）和复合材料幕墙（如铝塑板幕墙）。

○2按板面的形状可分为光面平板幕墙、纹面平板幕墙、压型板幕墙和立体盒板幕墙等多种幕墙。

3.石材幕墙：石材幕墙按饰面材料的种类可分为天然石材幕墙及人造石材幕墙，我们常见的一般为天然石材幕墙。

三.幕墙施工的主要施工辅助设施：在幕墙的施工过程中会用到一些必要的辅助施工设施，如临电设施、安全维护设施、垂直运输设施、吊篮及脚手架等。

以下主要针对垂直运输设施、吊篮和脚手架在搭设及使用过程中常遇到或容易疏忽的一些问题结合实例与大家进行交流与探讨。

1.垂直运输设施（施工电梯与龙门架）垂直运输设施在搭设或使用过程中如管理不当，极易发生冒顶、坠落、倒塌等安全事故。

实例一：XX项目所用的垂直运输设施为龙门架，该龙门架为甲方搭设，由于没有专人进行日常维护和管理，地滑轮轴承磨损严重，该工地外墙抹灰劳务队在运灰过程中，地滑轮轴承突然断裂，拉升用的钢丝绳脱轨，起重盘跌落，整个龙门架被拉偏距中轴约50公分，幸亏该龙门架每层均设有连墙件，将龙门架牢牢抱紧使龙门架没有倒塌，否则后果不堪设想。

实例二：XX项目所用的垂直运输设施为施工电梯，电梯在搭设及使用过程中均安排专人看管负责，使用前严格验收，过程中定期检查及保养，使用至今运行良好，未出现任何意外。

通过以上两个实例，我们可以看出垂直运输设施在搭设和使用过程中，必须严格进行管理，发现问题，立即整改，将危险消灭在萌芽状态。

幕墙培训资料在现代建筑中，幕墙已经成为一种常见而又重要的构造形式。

幕墙不仅可以提供建筑物的美观外观，还具备隔热、保温、防水、隔音等功能。

然而，由于幕墙的复杂性和特殊性，需要专业人员进行培训以确保其正确的设计、安装和维护。

本文将介绍幕墙的概念、分类以及相关的培训资料。

一、幕墙的概念幕墙是建筑物外围墙面上装配在结构背后的独立结构系统，它能够承受风压、抗震和气候等外力作用。

幕墙通常由玻璃、金属和石材等材料组成，形成建筑物外观的一种装饰材料。

幕墙不仅能够提供建筑物美观的外观效果，还能增强建筑物的保温性能，提高建筑物的节能性能。

二、幕墙的分类根据幕墙的材料和构造方式的不同，可以将幕墙分为多个不同的类型，如下所示：1. 平板幕墙：平板幕墙是最常见的幕墙类型，主要由玻璃板和铝材构成。

平板幕墙具有简单、经济、美观的特点。

2. 点幕墙：点幕墙是一种将玻璃点支撑在结构上的幕墙形式，具有透明度高、视野开阔、透光性好的特点。

3. 具触幕墙：具触幕墙是一种以膜材料为主要构造形式的幕墙，具有轻质、抗震、透光等特点。

4. 绵密幕墙：绵密幕墙主要由金属板和玻璃构成，表面呈现出一种连续性的立体感，具有良好的保温性能。

三、1. 幕墙设计培训资料：幕墙设计是幕墙系统的核心环节，需要熟悉幕墙的材料、构造以及工程实施等技术要求。

培训资料中应该包含详细的设计要求、计算方法以及设计案例等内容。

2. 幕墙安装培训资料：幕墙的安装需要专业的技术人员进行操作，培训资料应包括安装流程、安装要点、安全注意事项等内容，并配以图文并茂的教程，以便技术人员掌握正确的安装方法。

3. 幕墙检修与维护培训资料：幕墙的正常运行需要定期检修和维护，培训资料应涵盖幕墙的检修方法、维护技巧、常见问题和解决方案等内容，以帮助维护人员快速、准确地排除故障。

4. 幕墙施工案例分析培训资料：通过对幕墙施工案例的分析，可以帮助培训学员更好地理解幕墙的设计和施工原理，以及前期准备、材料选用、施工过程中可能遇到的问题及解决方案等。
